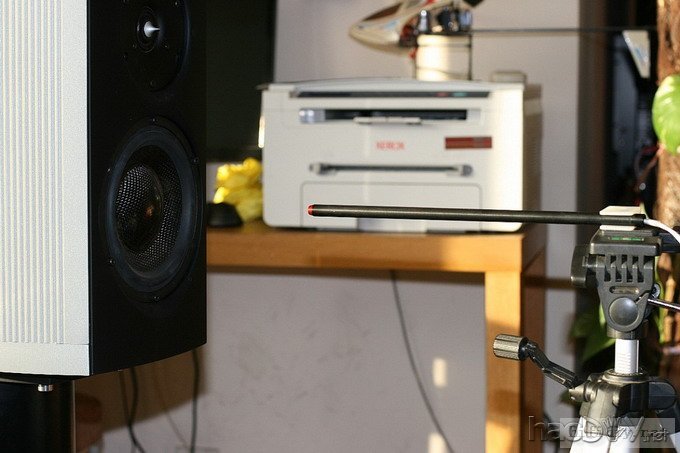

   很多年前就开始玩“HIFI”了，最早是大学时和同学各凑几块钱钱买了6寸南京纸盆喇叭，胡乱买了个高音接个电容窜上，没有木箱，到邮局花几块钱买了一对邮寄用的小木盒， 没有密封那一种，到处漏气；功放是用汽车功放芯片，好像是TA7240，每边5W，用塑料饭盒装上，这就是我最早的发烧音响，用单放机经常对外广播，当时觉得音质特别好， 年级办舞会还经常用这套系统，毕业时留给了别人，不知这套音响命运如何，经常怀念哈。 这10几年陆续做过几对音箱还有功放、解码器什么的。看这个论坛刊例几年以后、去年终于决定做一对书架箱、一对12寸三分频顶级音箱，想着能听一辈子不再折腾，同时参加 论坛的比赛。说说二分频书架箱的情况吧。 最终的方案是：SCAN-SPARK 2904/7000 +MOREL SCW636 箱体是全铝合金腰果型倒相箱 对于DIY音箱我有几个想法： 1. 论坛测试套件是个好东西，以前做完音箱只能凭耳朵收货，可金耳朵有几个？所以做出来的东西参差不齐。有了测试套件，虽然业余条件下测的不是很准，但是在 分频段还是有保障的，可以帮助分频。当然LSPCAD也很好，一个软件一个硬件，对DIY来说是必备的。 2. 有条件的情况下用最好的喇叭单元，除了超级大侠喇叭这个东西只能买成品，好坏直接影响到整个系统。 3. 箱子的形状在没有好的测试手段或者不具备仿真的情况下，最好采用厂商经常采用的外形，不会出大的问题，否则搞一个怪怪的外形，看起来很酷，但可能有致命伤。 有了方案开始定喇叭单元和制作测试套件。在制作过程中遇到了一些问题，在维版的无私帮助下，问题得到解决，在此向维版表示感谢！ 1. 测试套件 去年底定了套件，配了外壳和面板，有了测试套件感觉好多了，终于可以看而不光是听了，今年又订了一套CLAIR作为校声用，发现高频6000HZ以上发散严重，但对于分频 来说够用了。几个月前又做了一套新版测试套件，很小很好用，只是高频发散情况一样。 套件测试
2. 单元：SCAN-SPARK 2904/7000 和MOREL SCW636 这两个单元应该说都是顶级单元了，曲线非常好，风格也很接近。特别是SCW636是MOREL刚推出不久的单元，用了很多高科技技术。如果Magico的 书架箱低音单元真是在MOREL代工的话，那么原型就是这个喇叭，他们很像的,很多参数都一样，只是把锥形盆改成普通形状。2009年8月定喇叭，年底收齐了。
3. 箱体外形 外形就仿照Magico miniII的腰果型，高文等很多厂家都用过，应该是比较好并且比较成熟的。在业余DIY情况下不容易出现箱体设计问题。在LSPCAD上 模拟了一下，确定了尺寸。 看看参考的名箱
4. 箱体材料及加工 首先用LSPCAD对箱体进行模拟计算，SCW636要求的尺寸并不大，十多升的箱体就可以，留出足够的余量，确定好箱体尺寸。 这次做箱子全用铝合金，优点很明显，几乎没有低音谐振。我所在企业，在加工方面很有优势，侧板是整体加工出来的弧形，最薄的地方 也有20多毫米，前板16毫米，后板弧形最薄处16毫米，采用真空电子束焊接，温度很低不产生应力，没有变形。上下盖板25毫米厚铝板 用不锈钢螺钉连接，加704胶密封。 最后安装的是前后面板，都是弧形的，20多毫米厚，用螺钉从里面连接并用胶固化，整体刚性非常好。由于采用了真空电子束焊接和螺接 所以没有应力释放问题，不用采用人工时效。

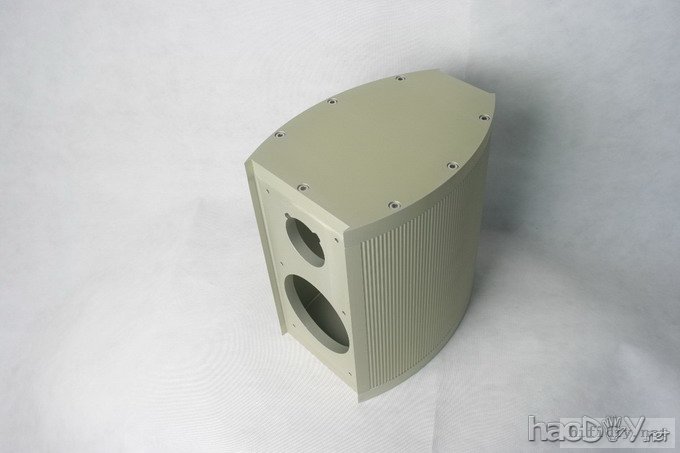

箱体表面处理首先采用水喷砂，然后采用DYGF（硫酸氧化铬酸盐封闭），附着力好，不容易掉色， 保护效果好，看看战斗机样机就是这样处理的

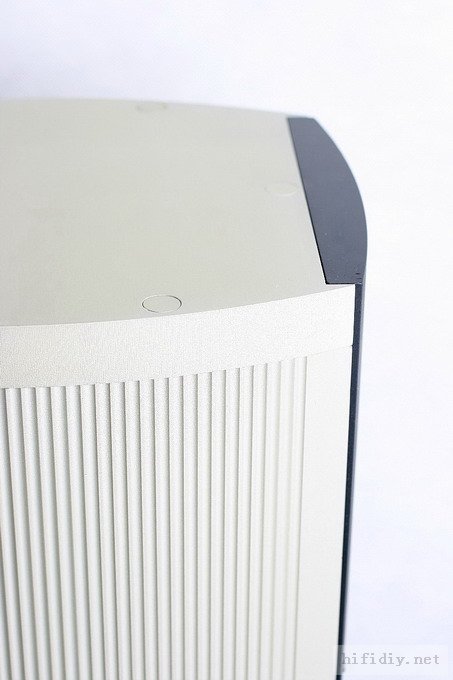

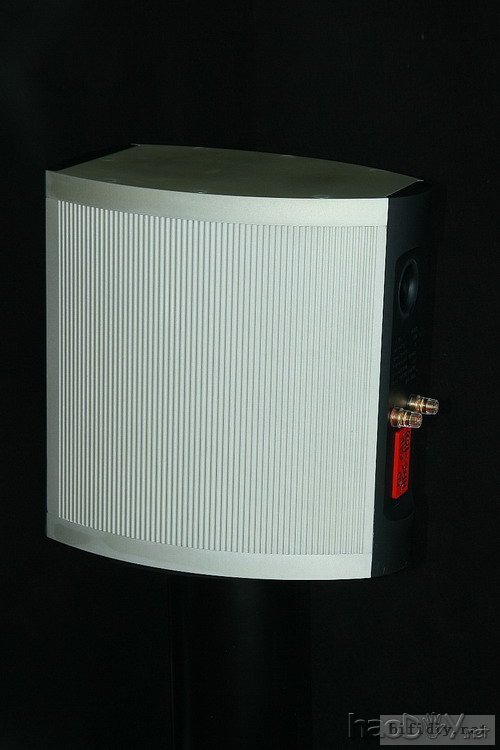

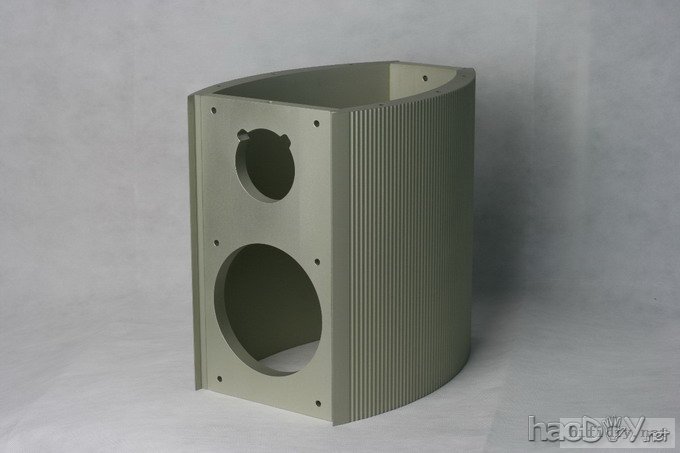

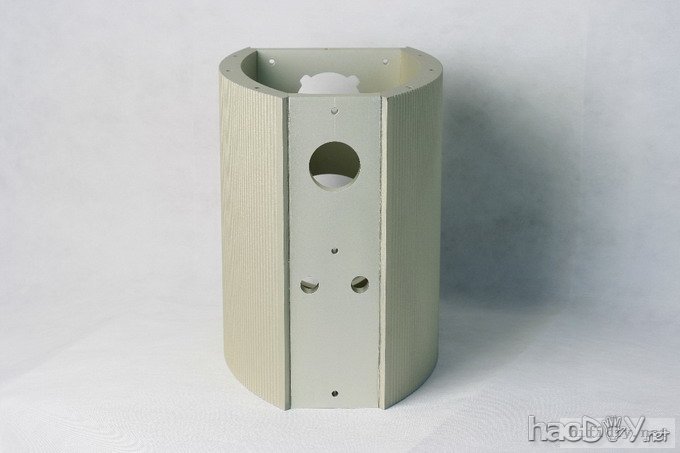

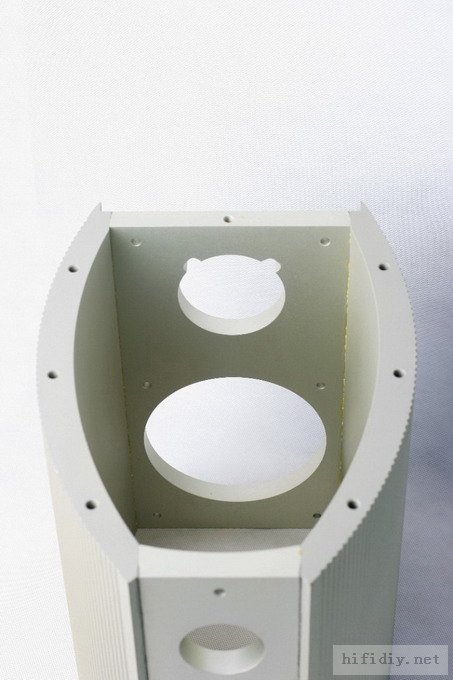

箱体侧板是整块铝板用线切割电加工的，后板也有弧度，整体放到真空焊接炉进行焊接。 两个侧板上均匀的开有2mm深5mm宽的凹槽，间隔2mm，按照高文的说法是为了降低高频谐振，不知具体效果怎么样，没有办法测试， 但目前的测试手段没有发现高频谐振。

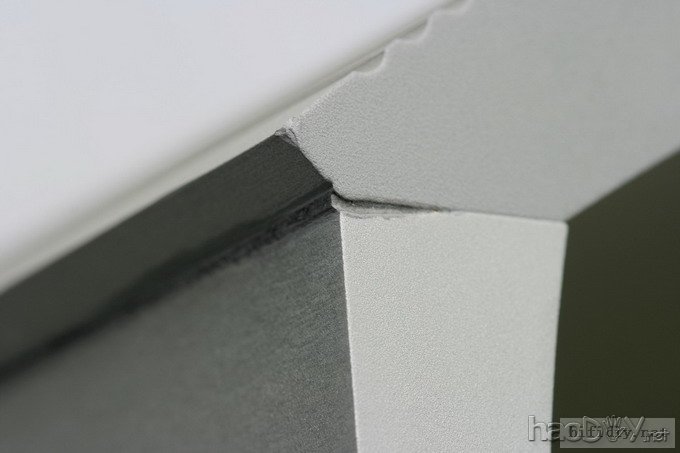

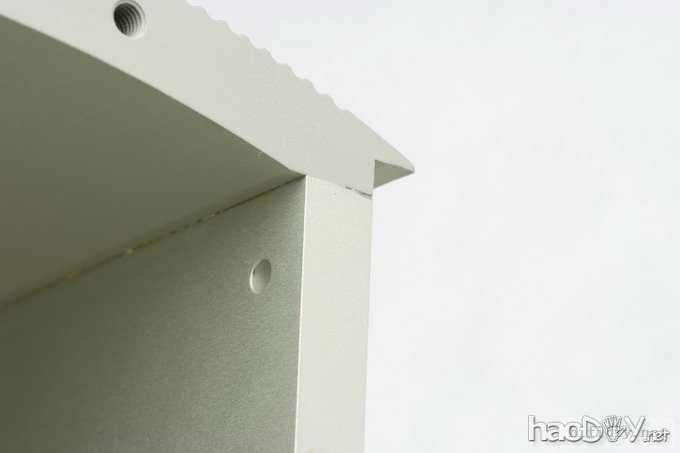

焊缝，

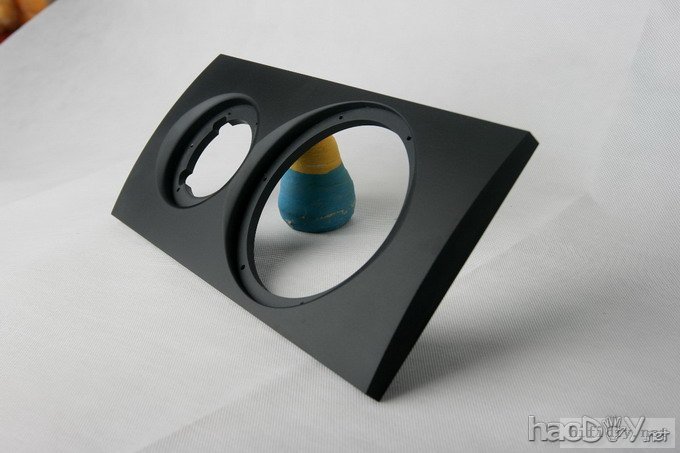

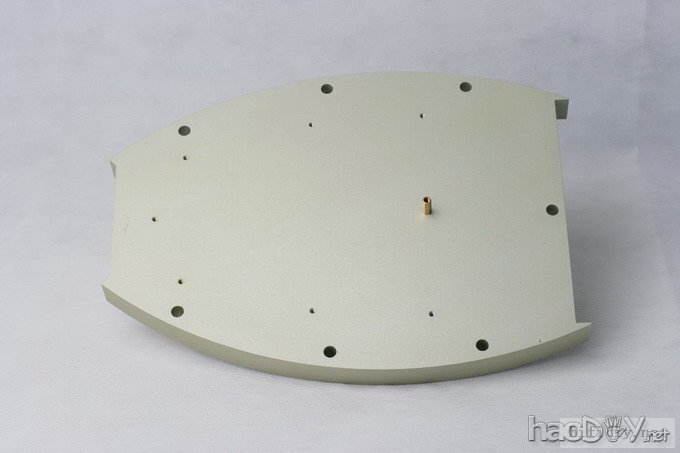

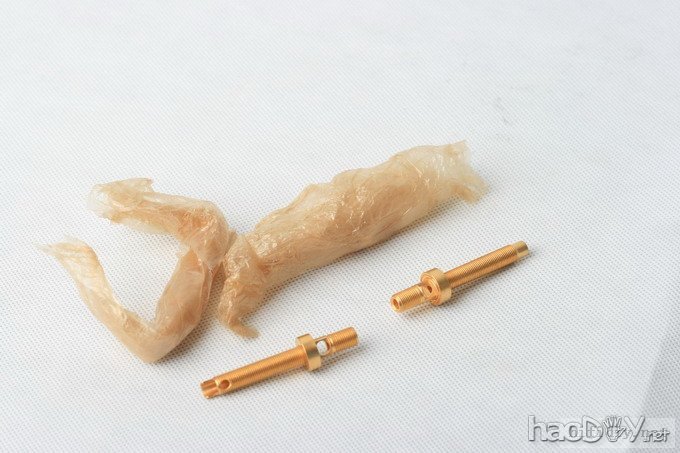

上下板上面留有3mm螺钉孔，通过螺柱可以安装分频器  前后面板也是采用线切割电加工然后CNC加工而成，表面处理采用DYZH(硫酸阳极氧化着黑色)

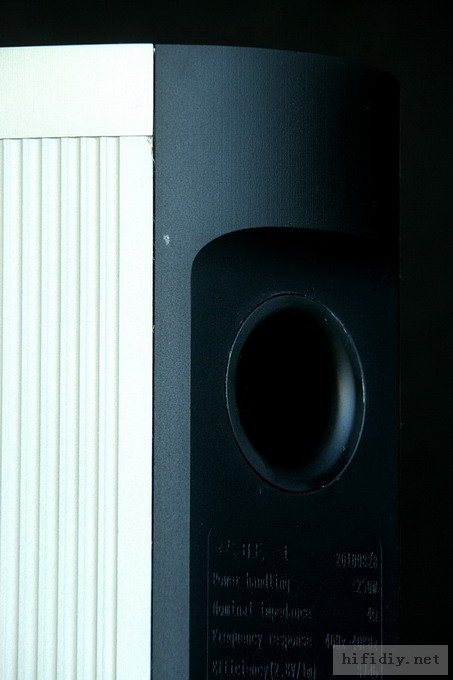

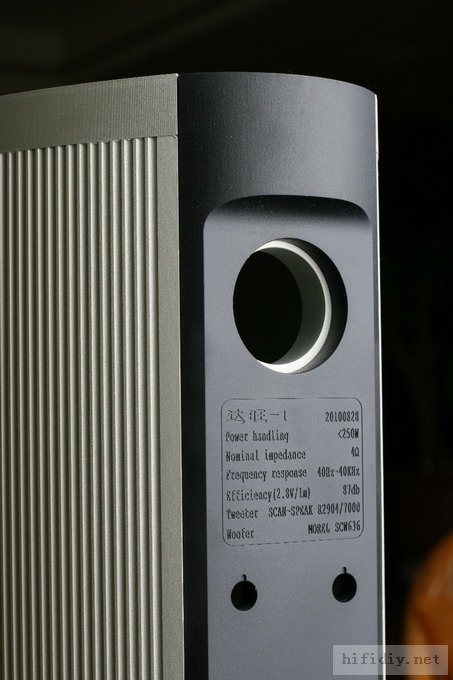

看看标识，哈哈，有点小错误

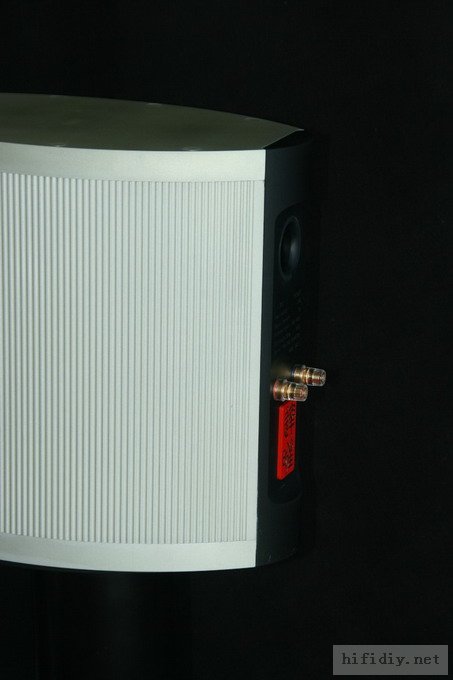

接线柱是CMC的，在表面有厚厚电镀了一层金。

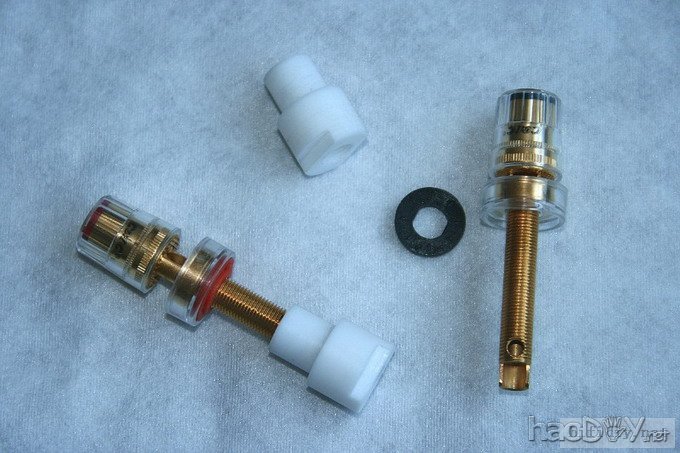

用聚四氟乙烯做了一个堵头，可以把接线柱中间的空隙堵上，更加密封

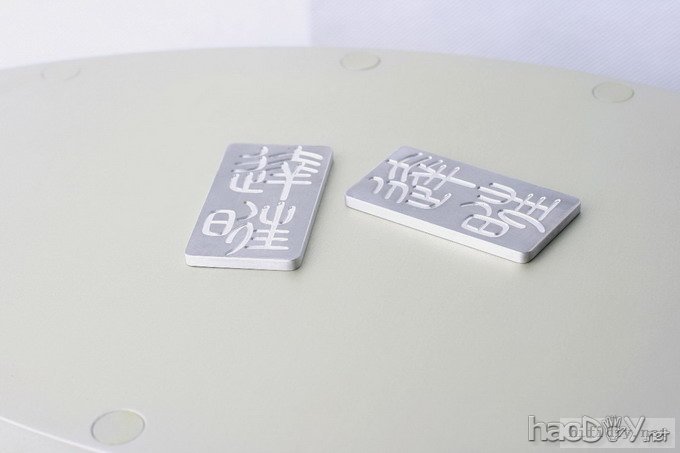

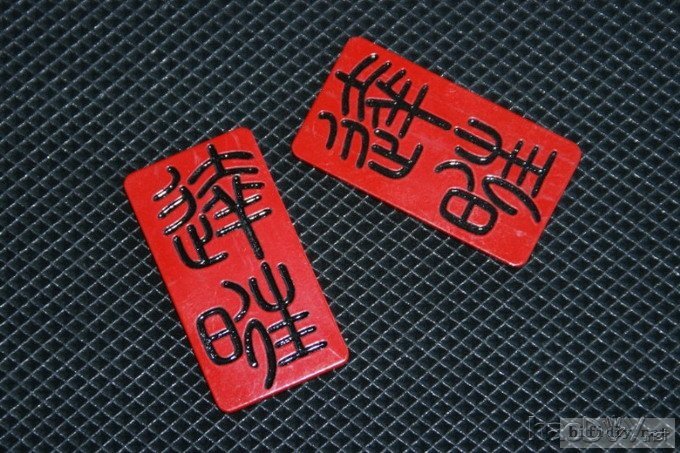

LOGO:达旺 达旺是藏南被印度占领的一片中国土地，五世达赖出生的地方，我很喜欢西藏这个地方，去了很多次了，所以取名“达旺” LOGO

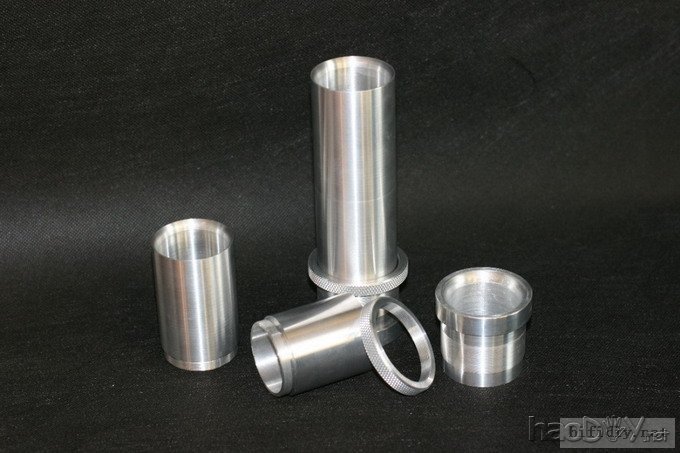

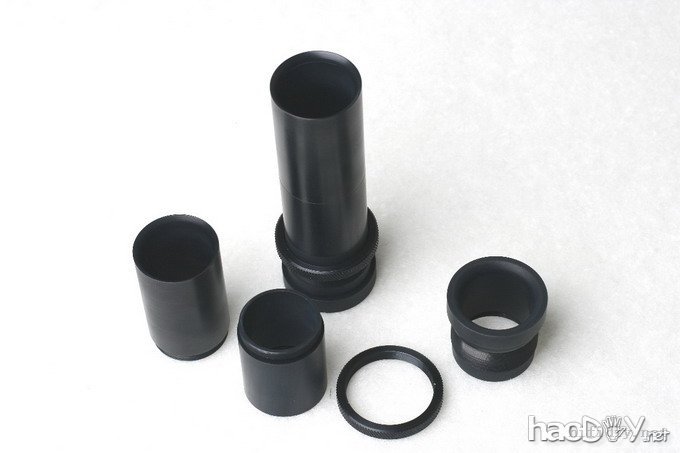

  5.倒相管 理论计算和实际情况是有差距的，由于需要调整倒相管长度，所以采用了三段铝管螺接的办法，可以组合出不同的长度。内径40mm

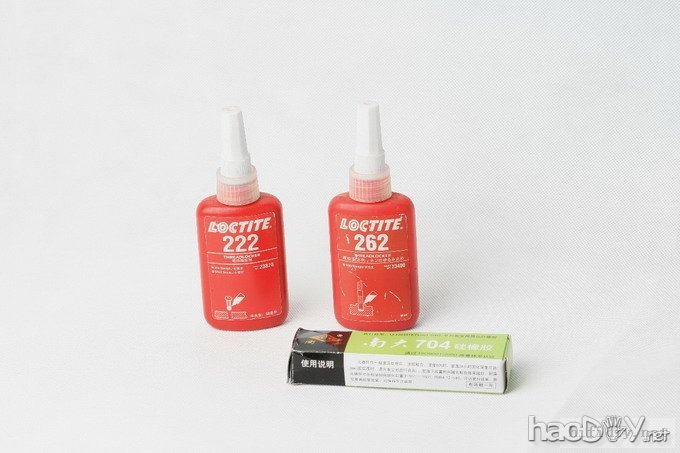

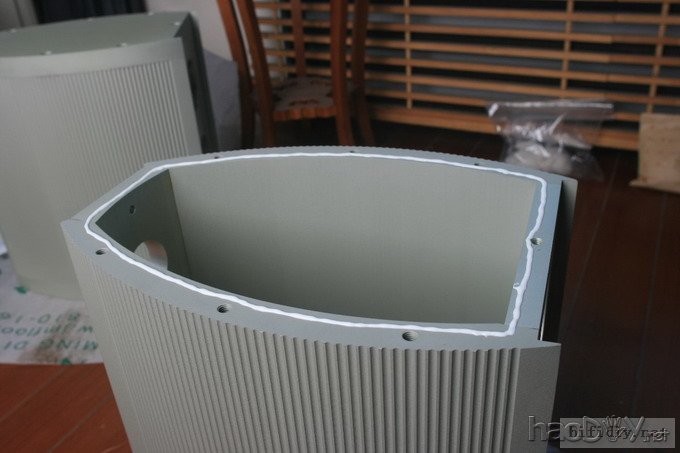

组装开始，这是专用阻力胶和704, 专用阻力胶用于螺钉，有可以拧开和打不开两种
首先是将上下板装上

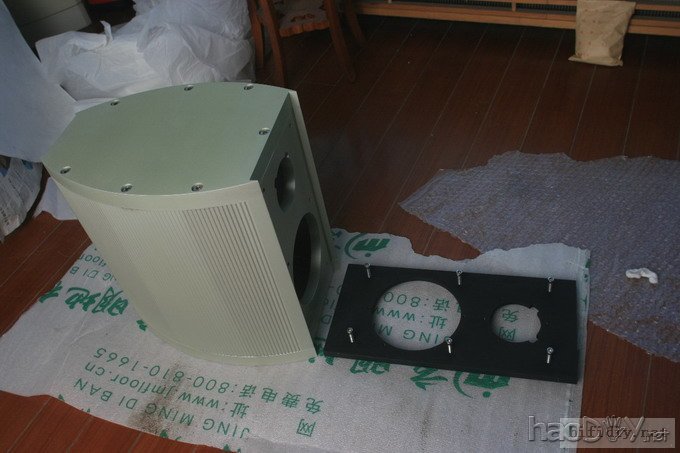

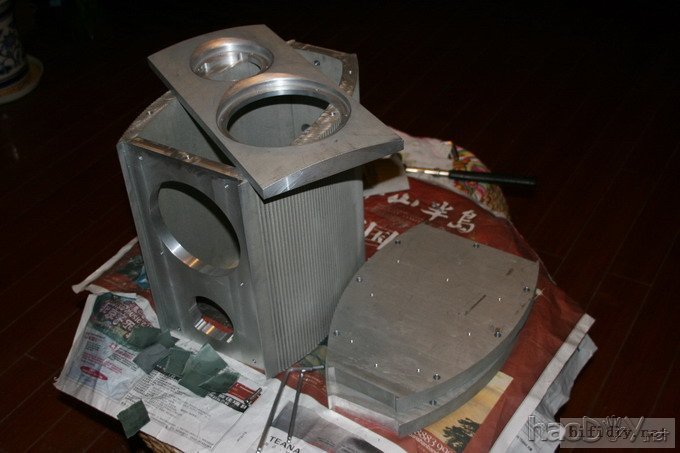

然后开始装前后面板

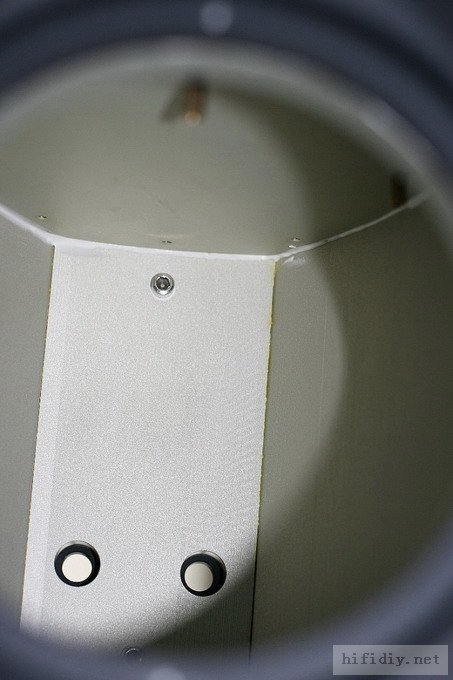

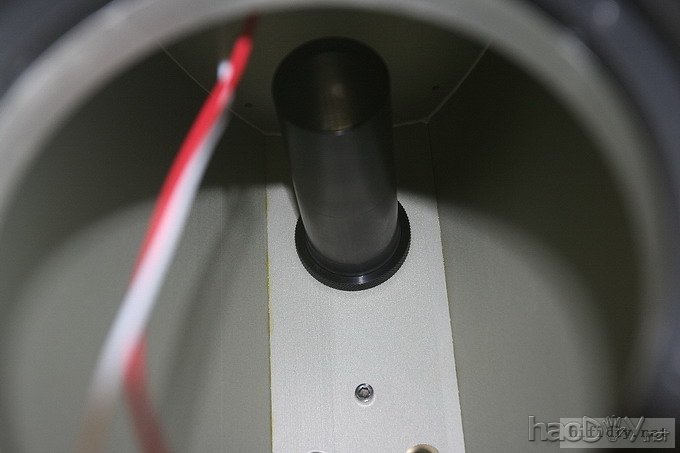

内部

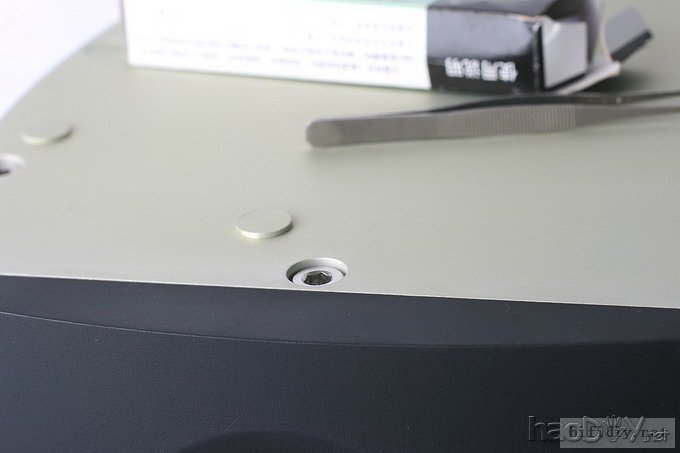

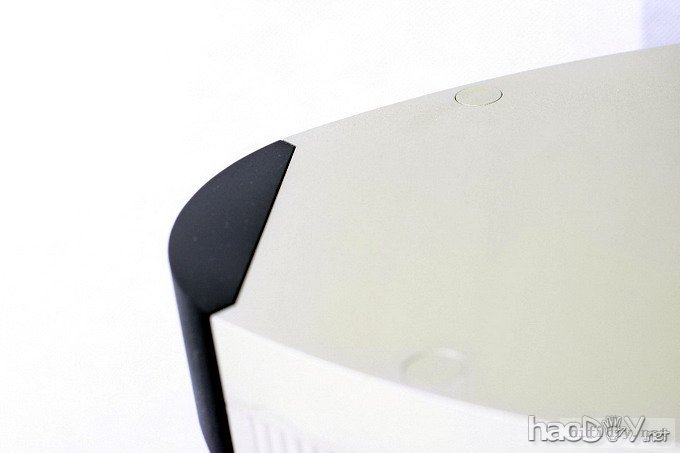

把螺钉孔堵上，当然要用胶

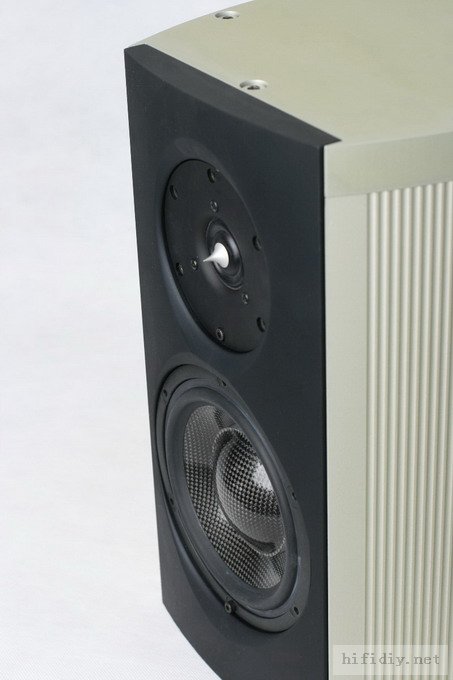

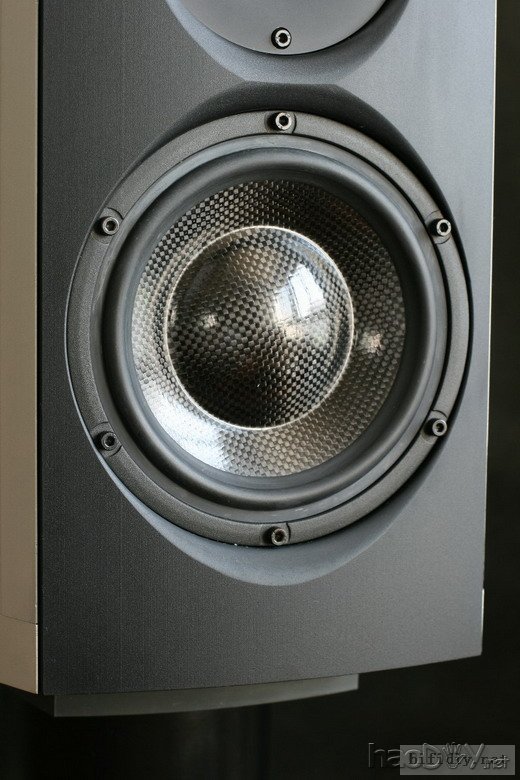

喇叭上箱

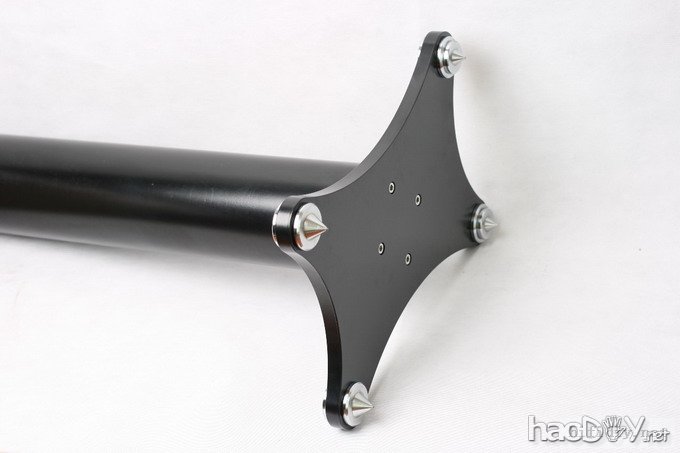

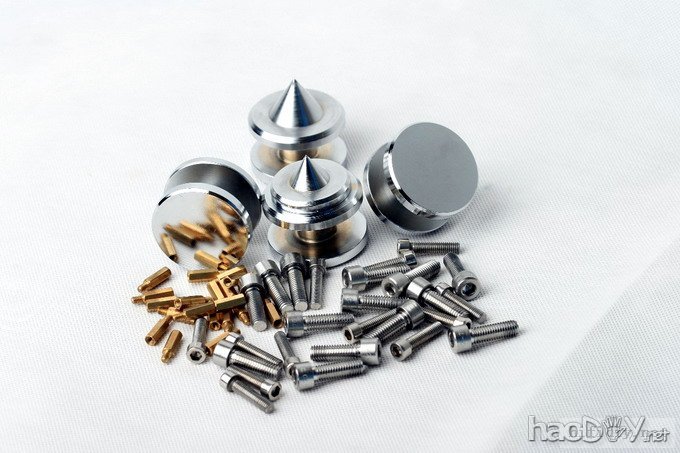

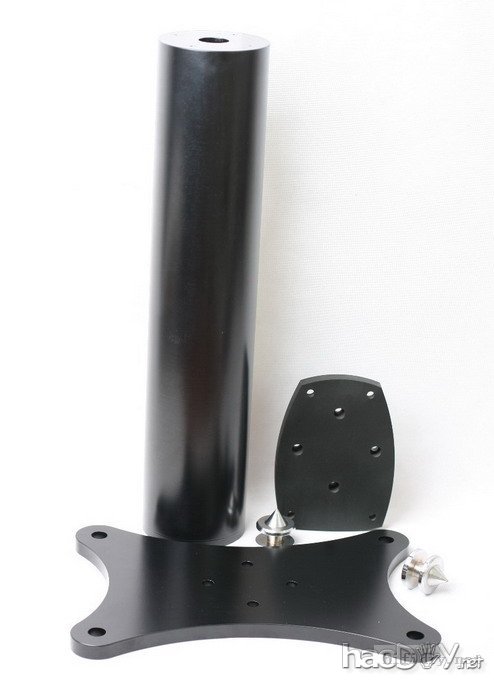

6.专用脚架 又设计了一个专用脚架，除上板是铝合金外，其余全是45#钢板和20#钢管，钢管里面准备填充小石子。上板有两个选择，一个是平的，一个是2.7度倾角斜的， 可以比较那个好。上板与箱子底板是用螺钉连接的，形成了一个整体。托板和底板采用线切割电加工，脚钉和脚垫电镀铬。钢柱上面有40mm孔可以灌沙石。

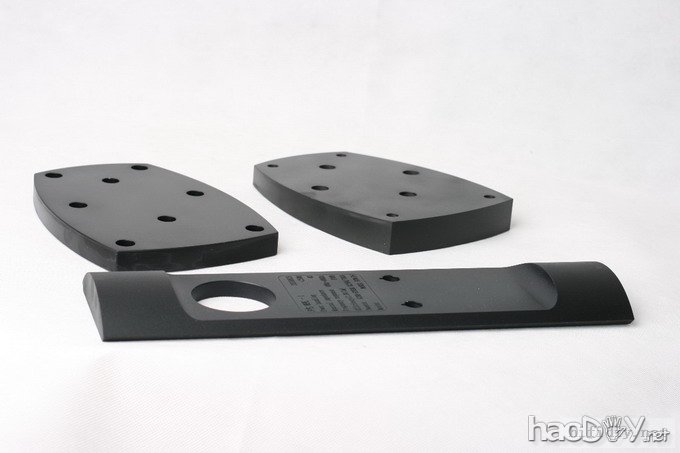

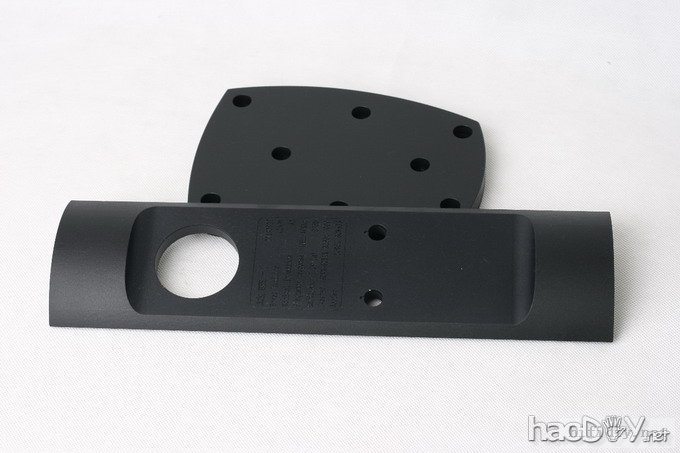

两种不同的支架托板，一个是平的，一个有2.7度的斜角，看得出来吗？

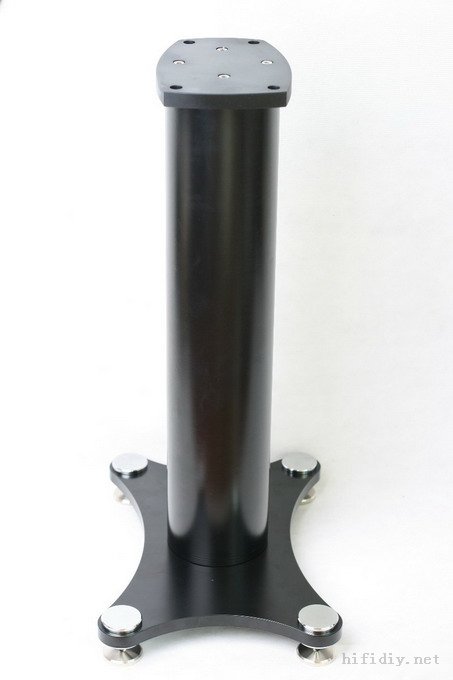

组装起来

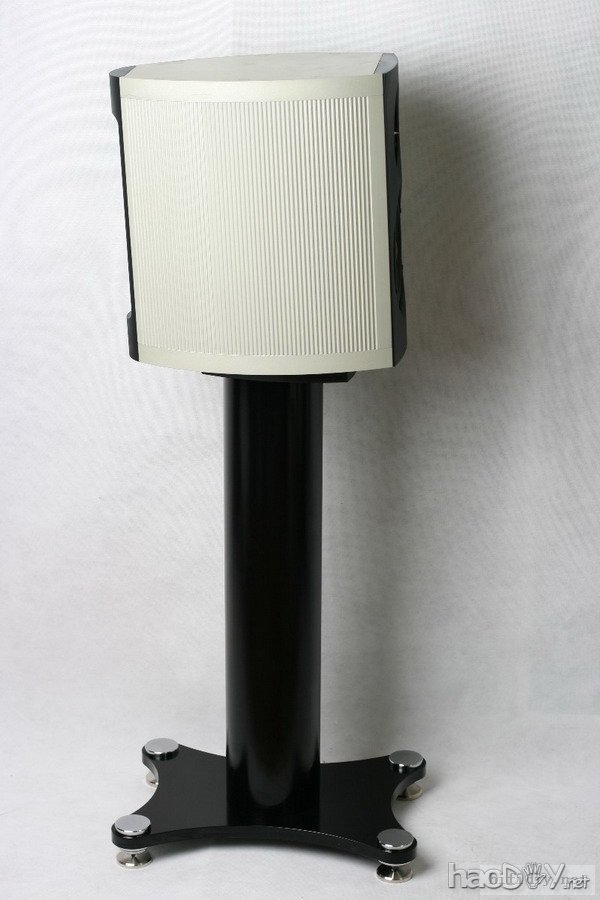

音箱上架

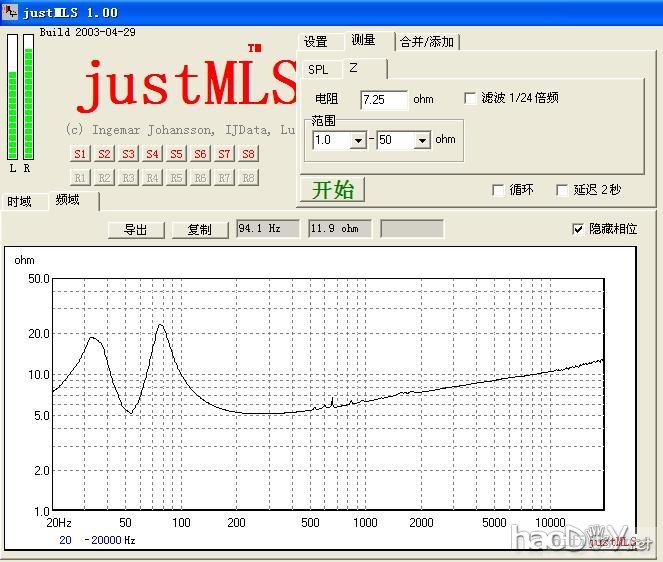

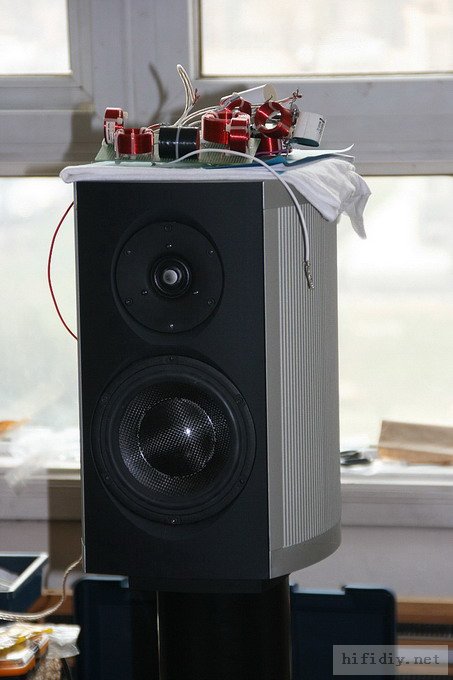

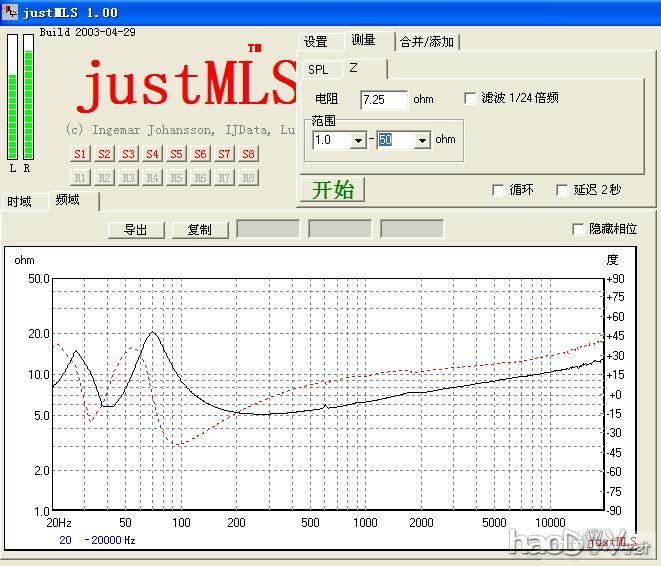

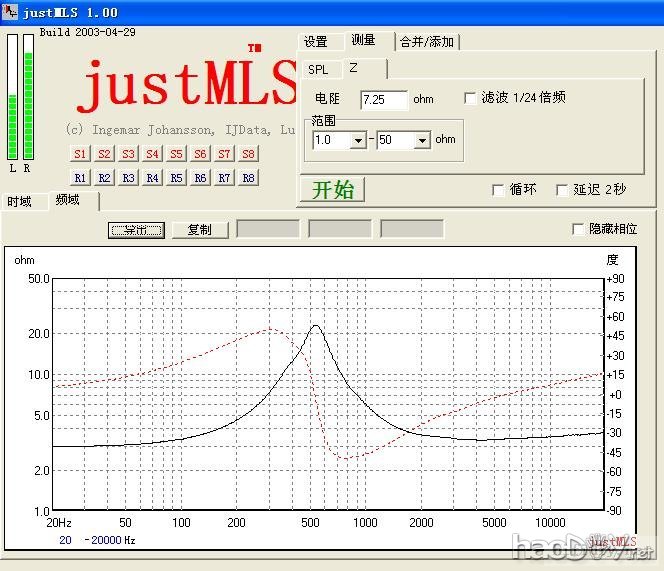

 7.装箱调试 在这里主要把调试过程中出现的问题说来听听，希望对大家有帮助。 上箱后用测试套件加LSPDAC测试，先测阻抗

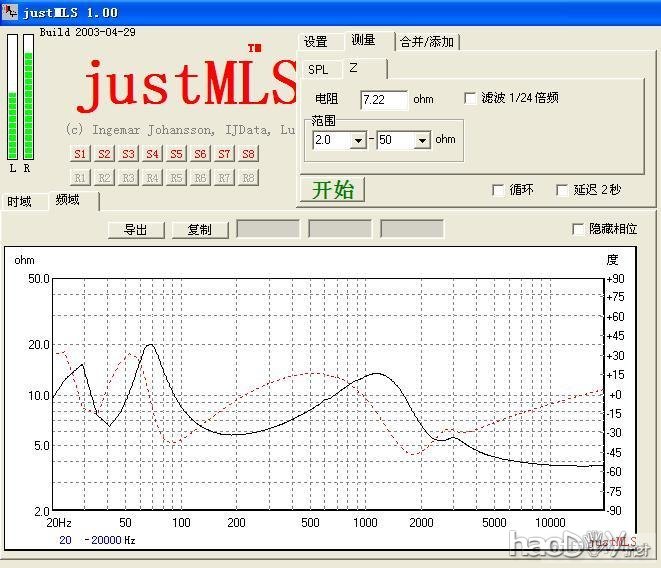

从阻抗图可以看出在600HZ左右有强烈的共振，是箱体本身造成的，在维版帮助下通过加减震圈和贴沥青和吸音棉基本解决。 逐步在减小

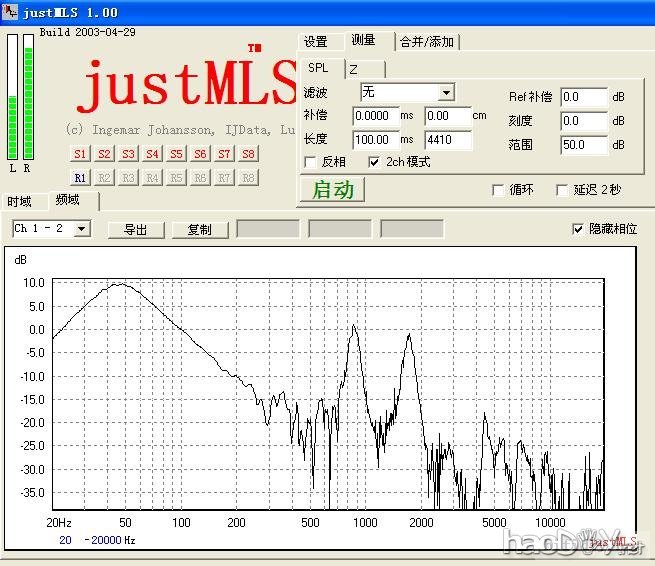

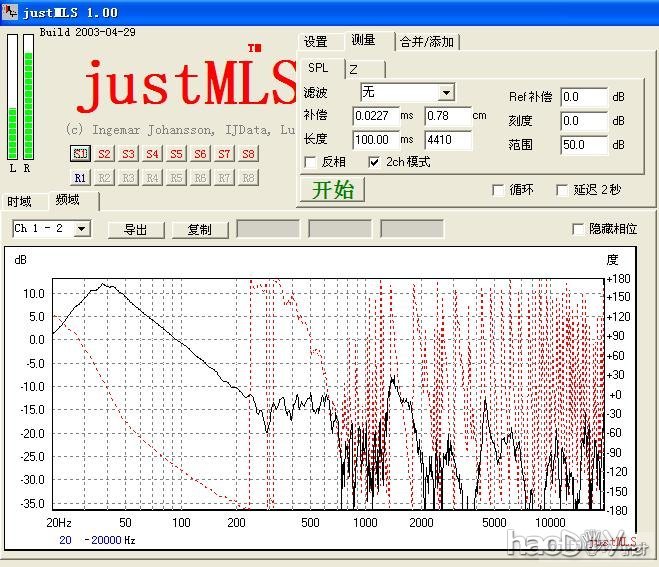

还有一个很严重的问题，不管什么分频形式，倒相孔测试发现850HZ、1800HZ左右都有两个柱子，怎么处理都消不掉。

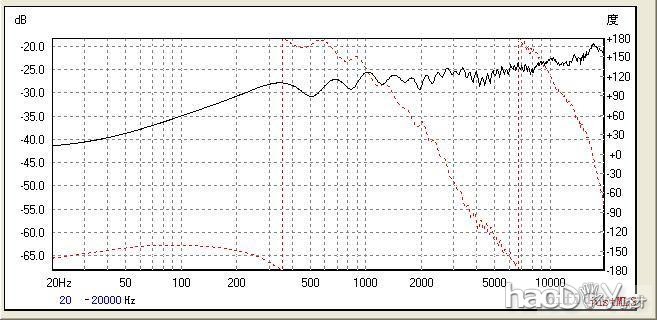

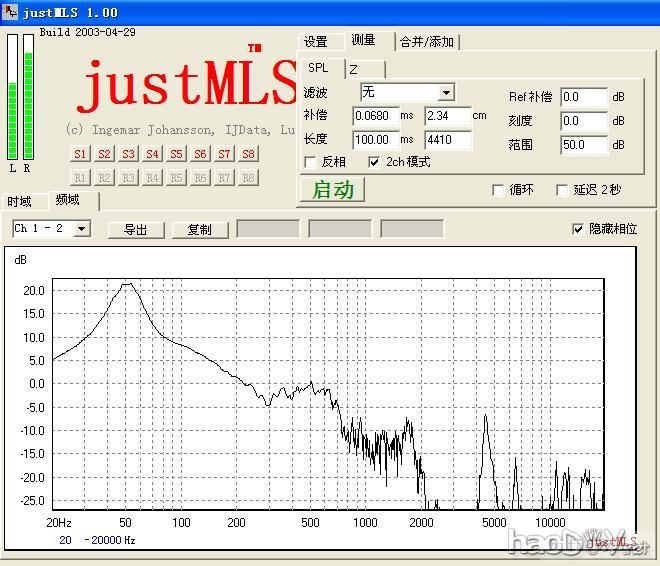

为解决这个问题想了很多办法，都没有效果，维版给我也出了很多主意，在黔驴技穷时发现是倒相管太长引起的共振， 上面是17CM时的情况，下图是10CM的
还有5CM的
我的音箱最终采用9CM，问题解决了 调试

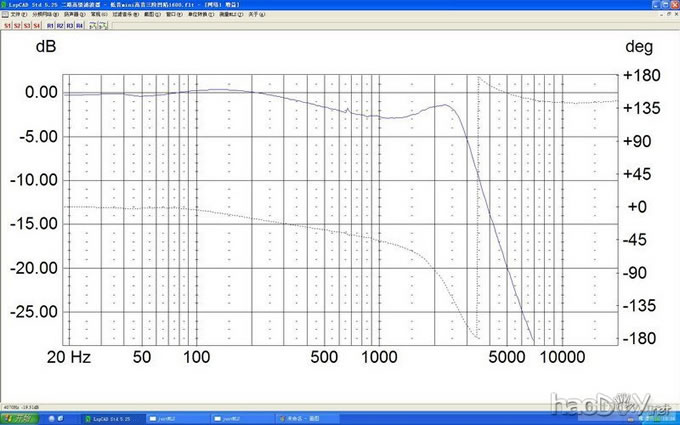

下面说说分频器的想法： SCW636的频响一直到4000多HZ都很平坦，SCAN-SPARK 2904/7000的频响也很不错，考虑到2904/7000振膜小，又是双折环的， 低于3000HZ的分频对它压力很大，所以准备选择分频点3500HZ。通过测试曲线在LSPDAC上的模拟 分频方案准备了好几个： A.低音二阶分频（-6db）+高音二阶分频（-6db） B.低音二阶分频（-6db）+高音三阶分频 C. 低音三阶分频+高音三阶分频 于是定了一堆电感和电容，几个方案都进行了测试和试听，最终通过还是选用低音三阶分频+高音三阶分频，实际低音分频点在3000HZ左右。维版说斜率不够，可以再斜一点， 先听一段时间，以后慢慢再改。 考虑到SCW636频响曲线在900到1800赫兹左右隆起，低音分频增益考虑以下图型，和SCW636的频响曲线能部分互补。

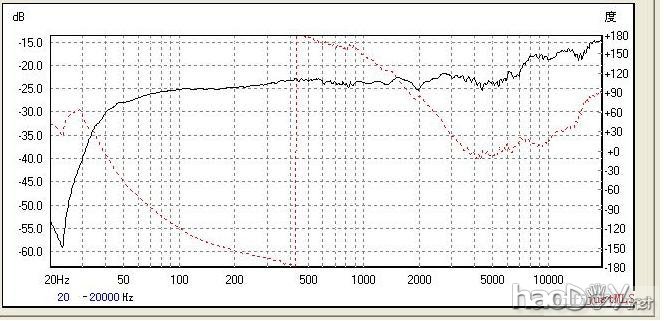

分频器还有几个问题： 1.高音衰减 SCW636灵敏度87db，2904/7000是94.5db,相差7.5db. 采用高音衰减网络 2. 低音阻抗补偿 经过模拟和测试，发现阻抗曲线没有出现高音部分阻抗过大的问题，没有必要采取低音阻抗补偿。 3.平行频率凹陷电路图 在900到1800赫兹左右SCW636有2到3db的隆起，采用平行频率电路把它压下去 现在测试的情况
离轴30度远场情况

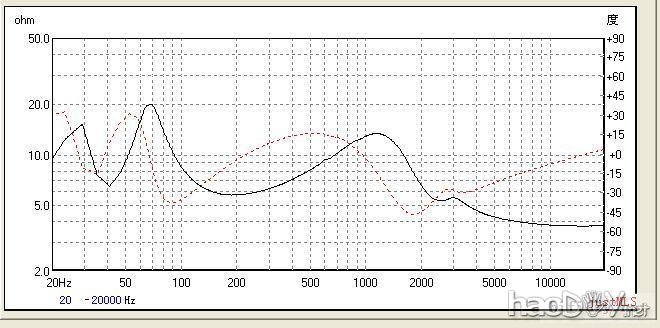

阻抗

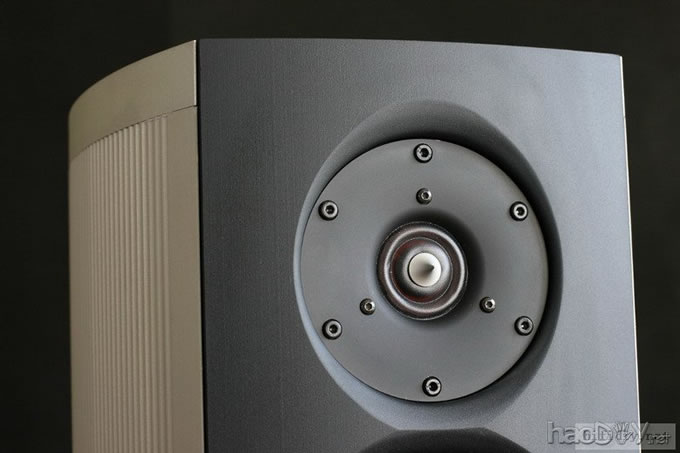

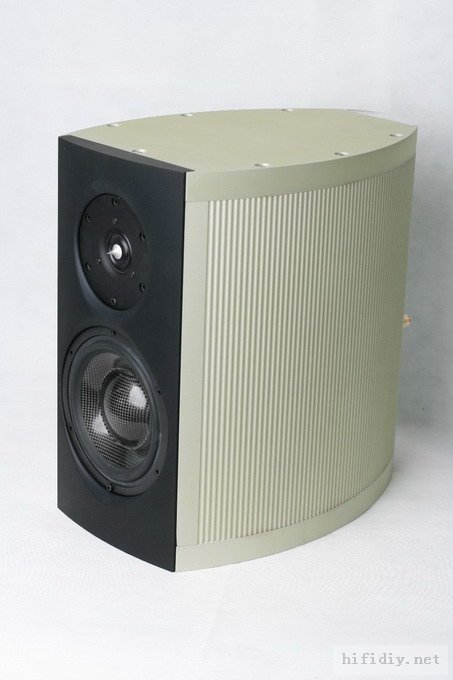

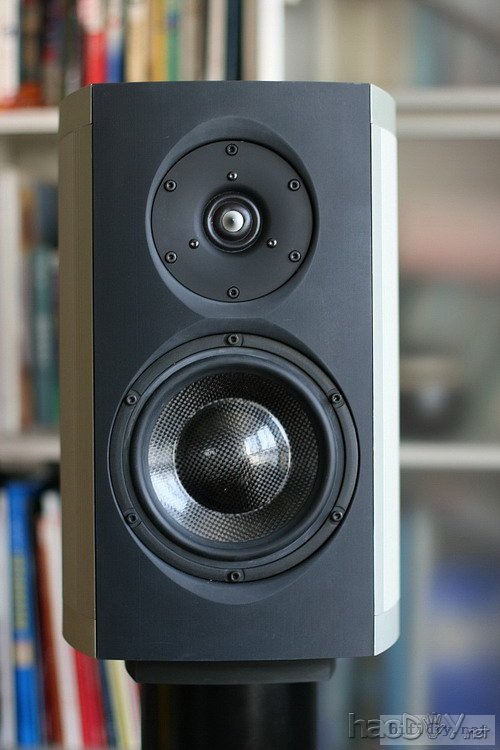

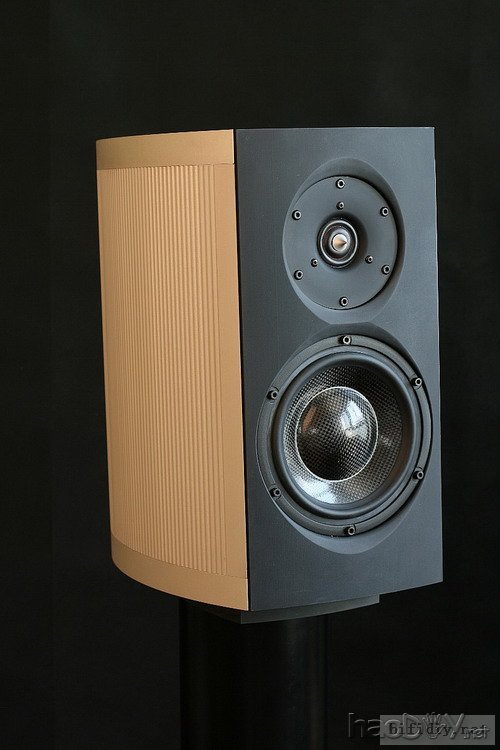

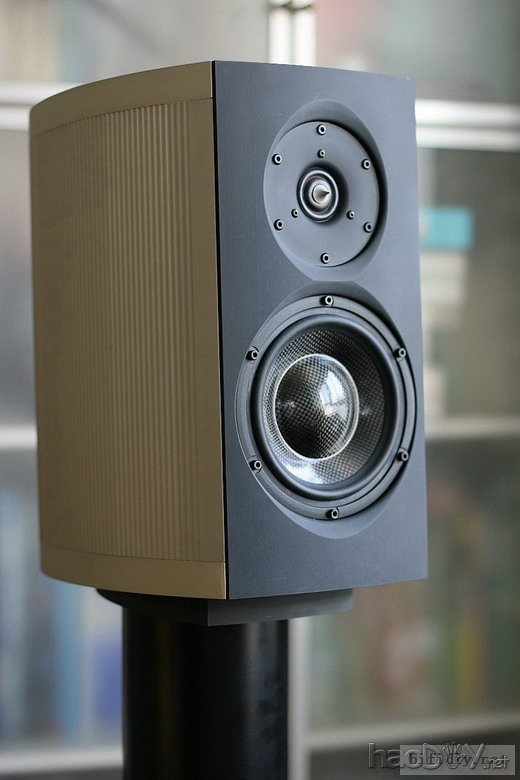

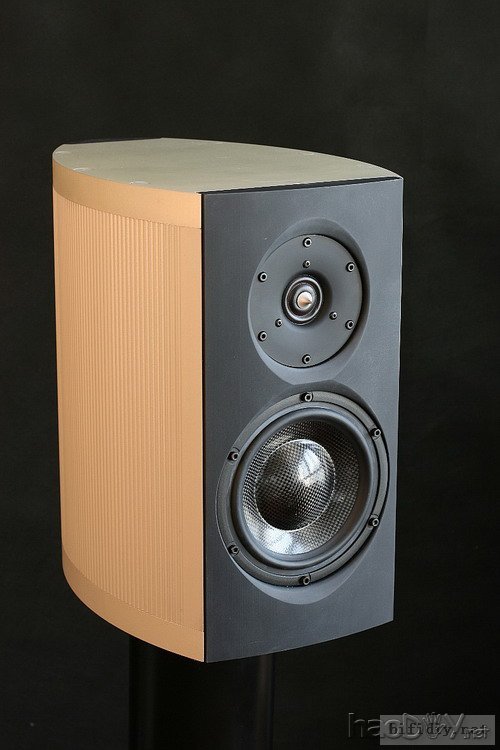

再来几张图 暖色调的
至于听音效果，见智见仁，主观的东西太多了。简单地说这是一对解析力高的音箱，高音延伸很好，又很有厚度， 低音非常干净，这种干净应该是普通木箱听不到的。很甜的声音适合做卧室二房。缺点太重，箱体每只有32.7公斤， 支架每只24.5公斤（没有灌砂石），合计57.2公斤。 经常抹点机油，油亮油亮的。 DIY的目的就是让自己高兴就行，我看行！ (责任编辑：admin) |
