双12寸大型落地箱完工

时间:2012-12-01 21:52来源:bbs.hifidiy.net 作者:老规矩 点击:
下载 (108.71 KB) 2010-9-6 07:32 接着上图 下载 (85.51 KB) 2010-9-6 07:36 单元全部用m470mm内六角锣杆固定 下载 (66.72 KB) 2010-9-6 07:53 下载 (64.95 KB) 2010-9-6 07:58 下载 (68.64 KB) 2010-9-6 08:08 图

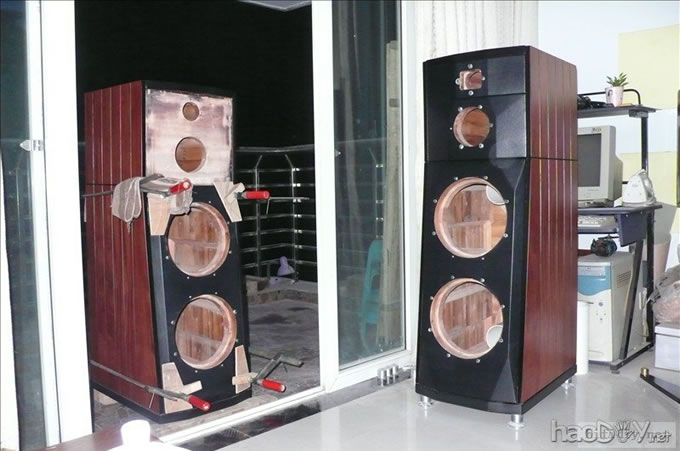

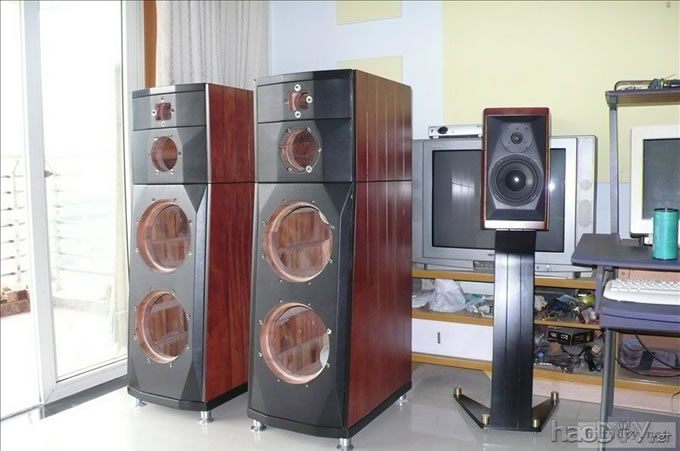

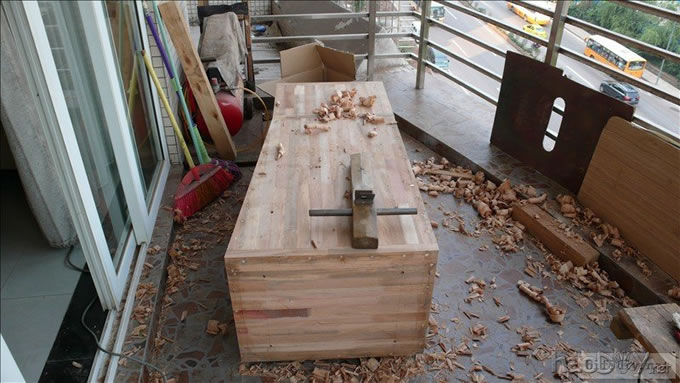

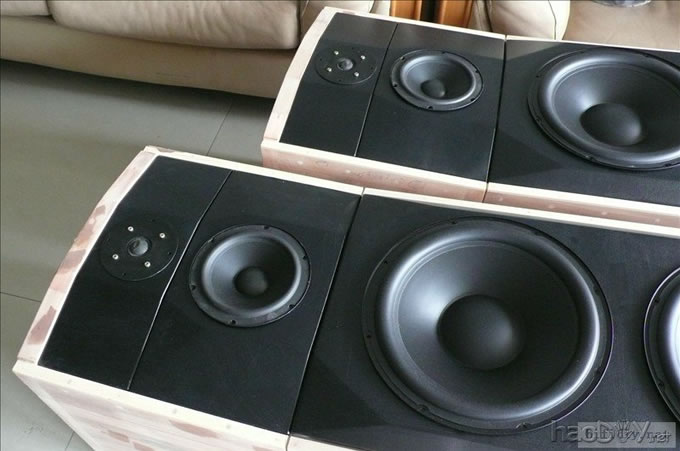

通过两个月的准备及制作于蒋老师合作一同完成了制作和调校音工作.现上图于大家交流先上张完工图      该音箱的制作过程很费劲.木材用的是枫木板.

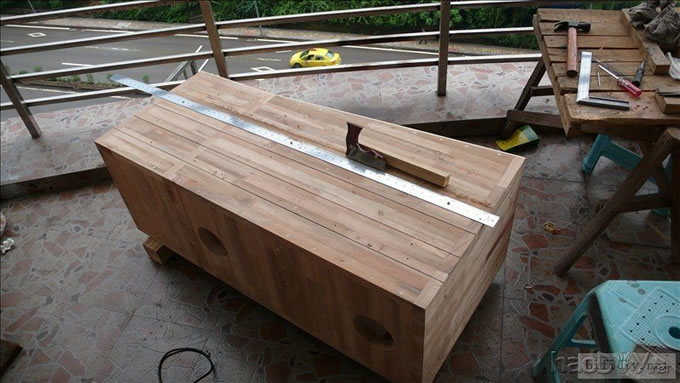

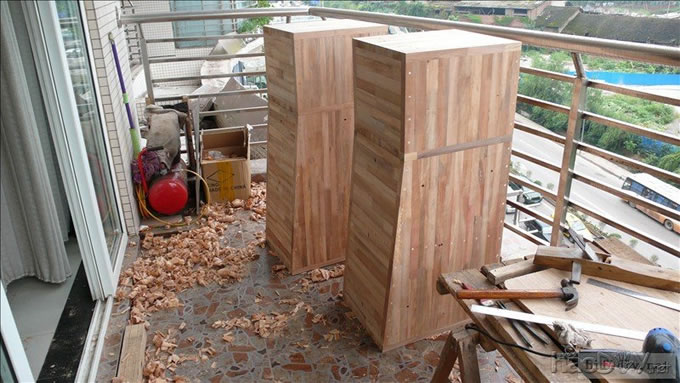

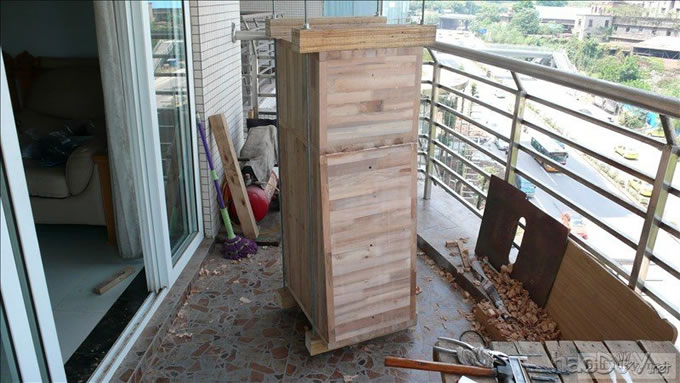

音箱的前障板厚为6mm其它为3mm.箱的结构全部采用10mm×60mm木榫上胶结合.每个箱结合用去木榫200个左右.可以说该箱强度是很好的了.上制作图

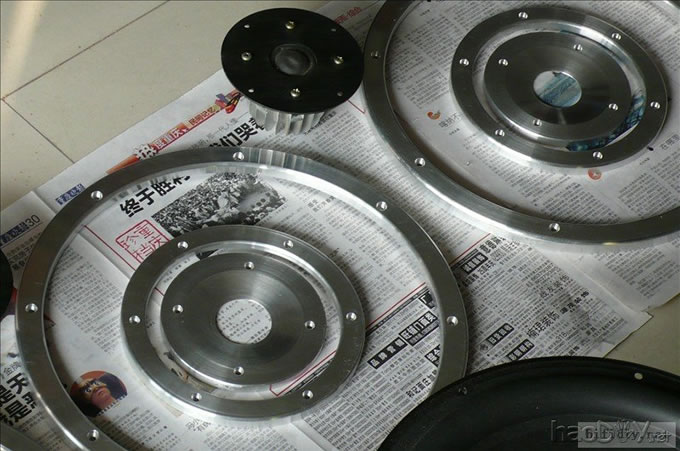

所用单元全部为JBL

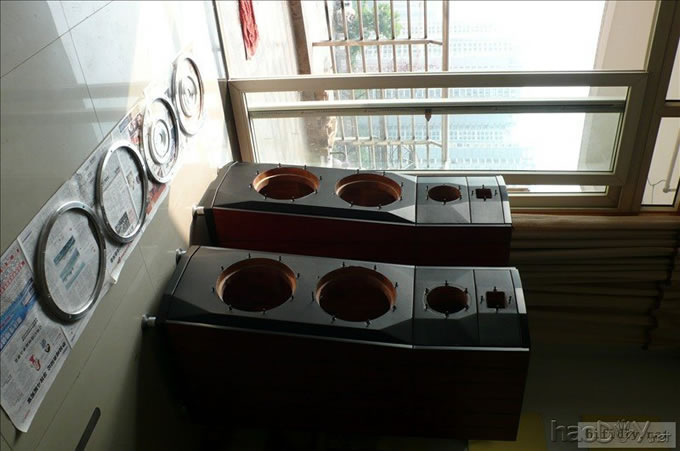

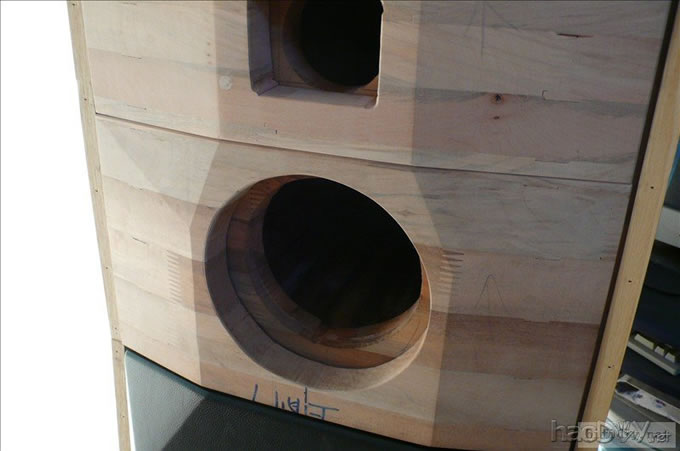

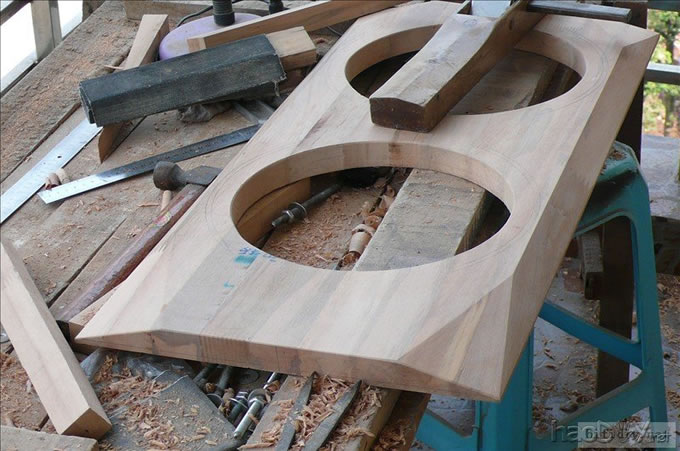

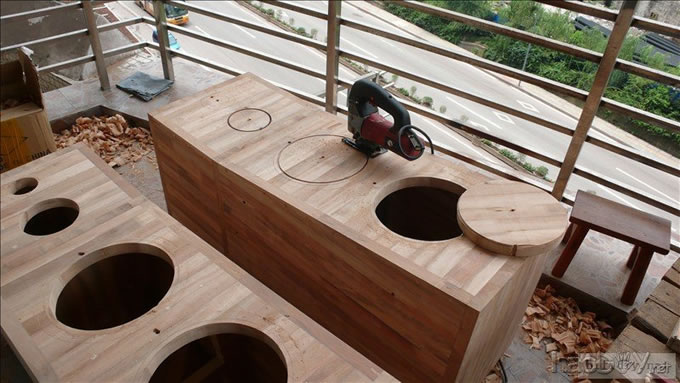

前障板挖孔


挖洞的曲线锯在这里购买 http://shop.haodiy.net/list.50020664.html

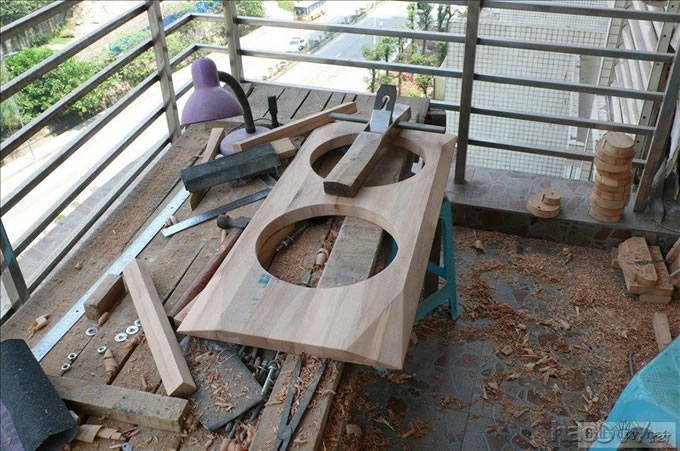

没有现代设备只好用土手锯锯线槽


#p#分页标题#e#       前障板制作

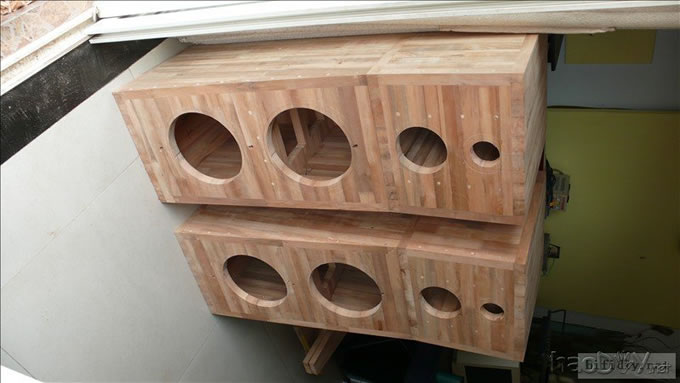

基本合并图


单元定位图

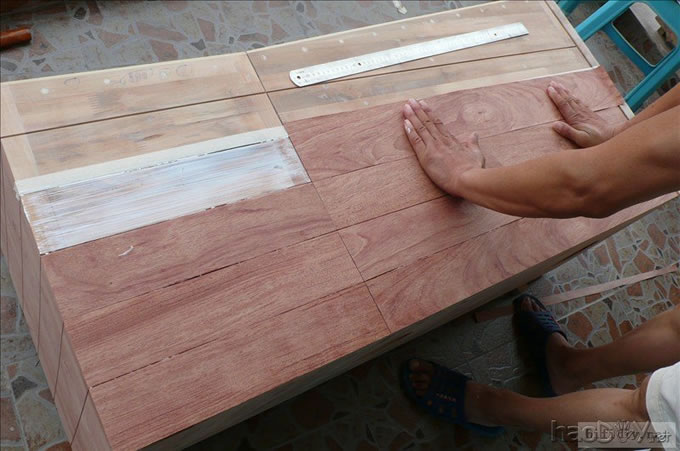

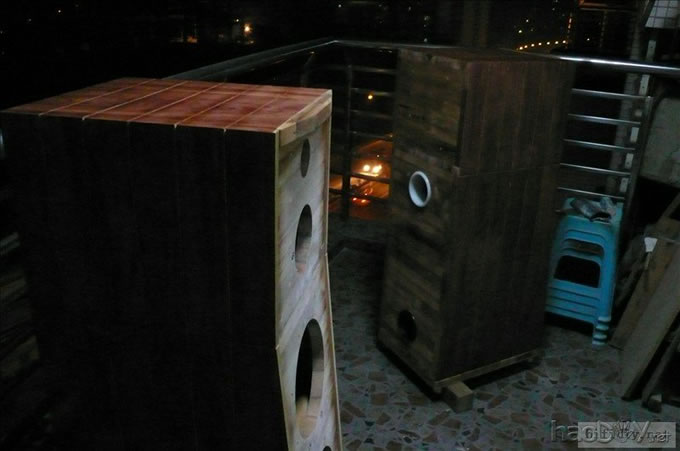

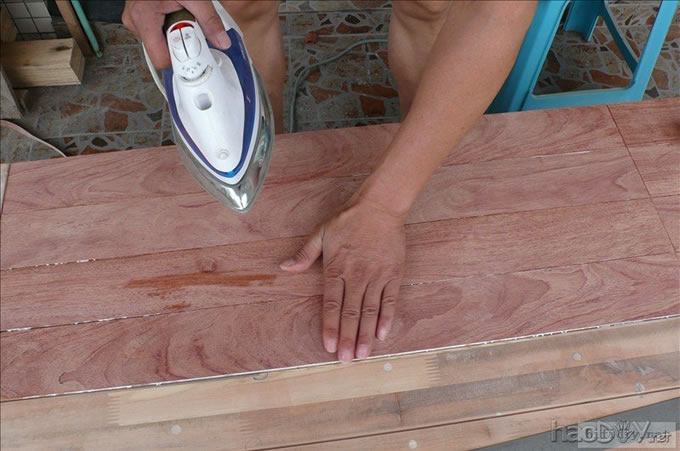

再下来就是粘贴木皮

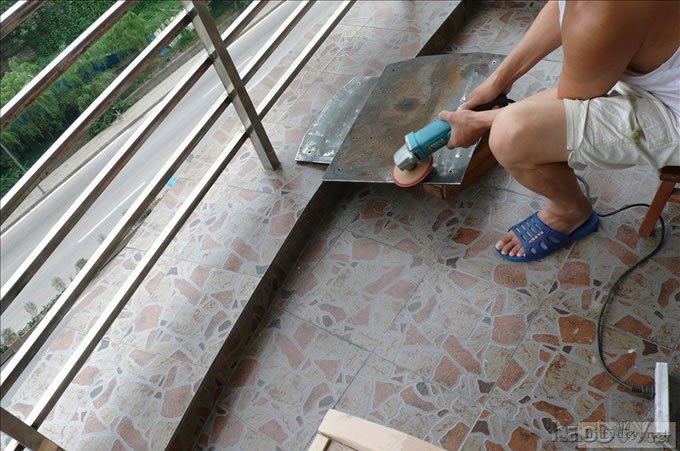

打磨箱底铁板


做漆工作

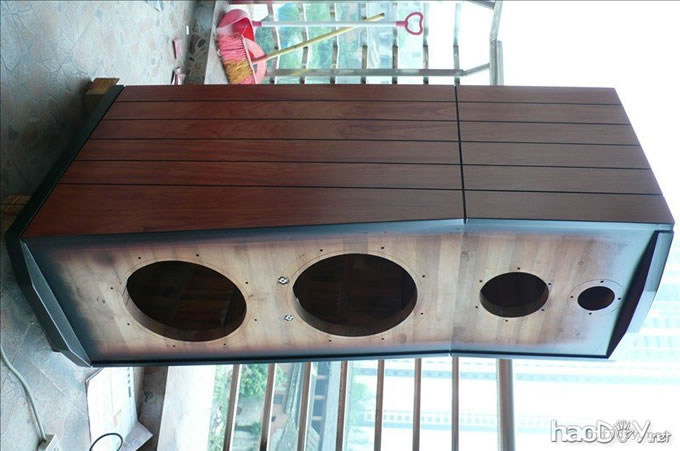

油漆完工

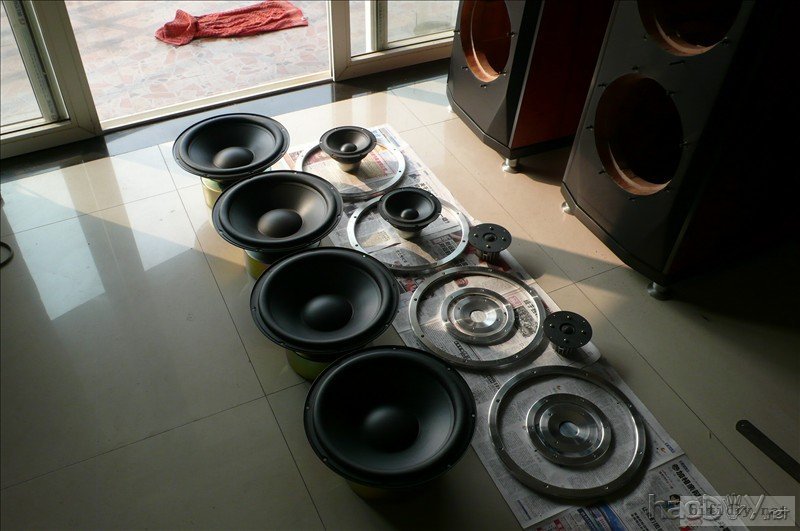

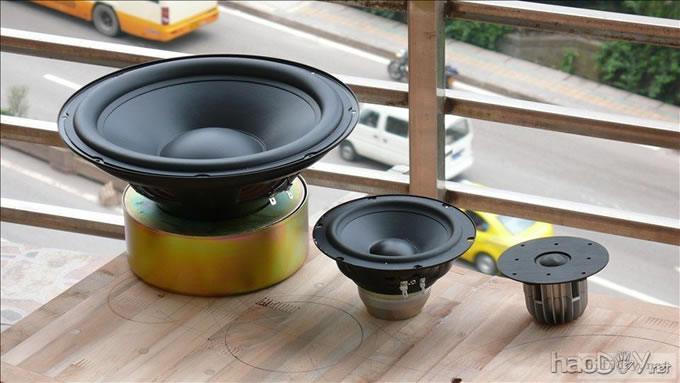

准备上单元了



今天不能再上图了明天接着上


接着上图

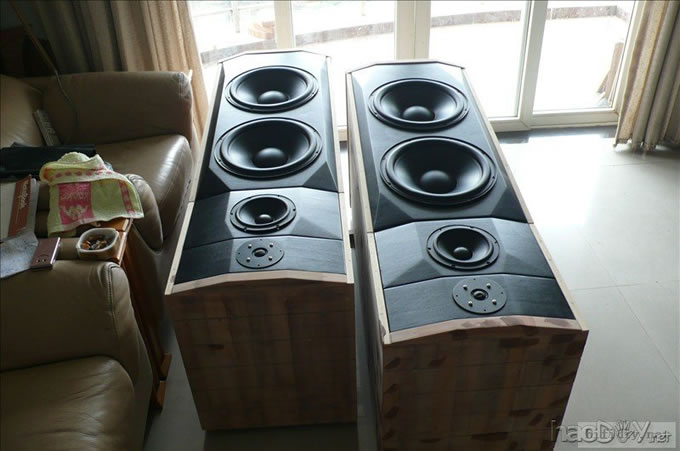

单元全部用m4×70mm内六角锣杆固定

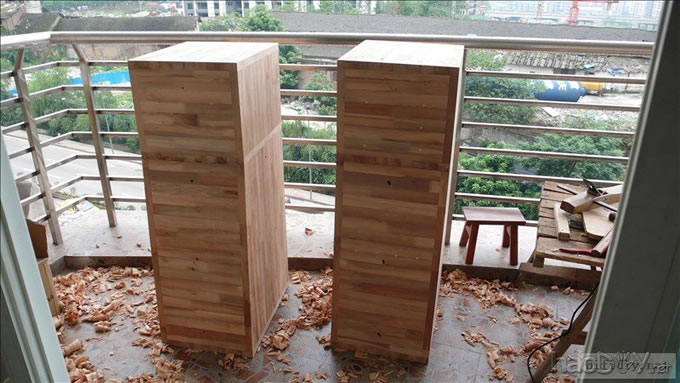

图片以上传完了.本箱外形尺寸为1205 mm×560mm×420mm(宽)全枫木板制作.有关听"音"方面的问题请蒋老师来交流
