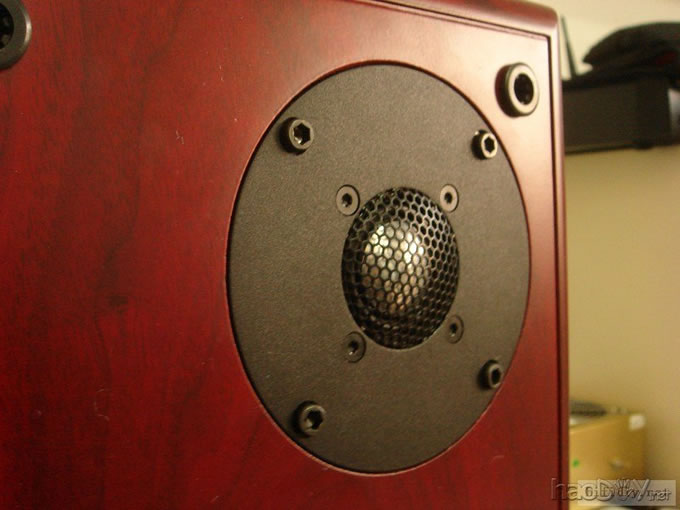

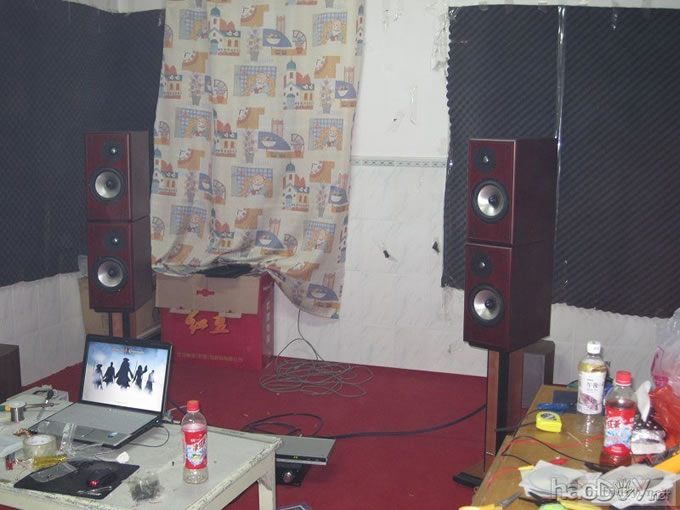

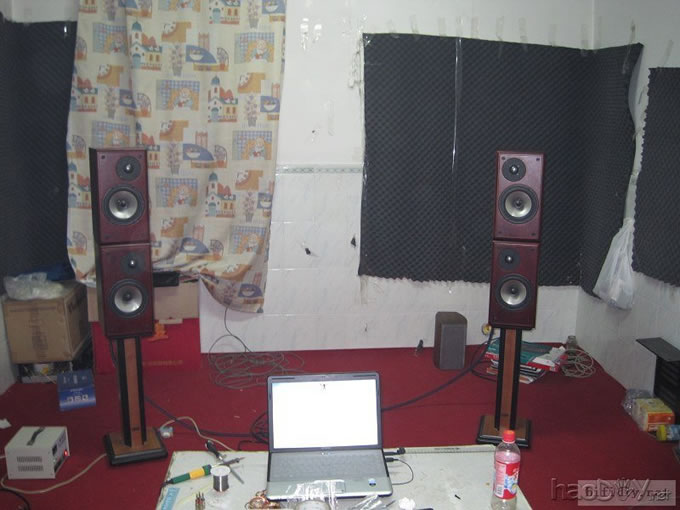

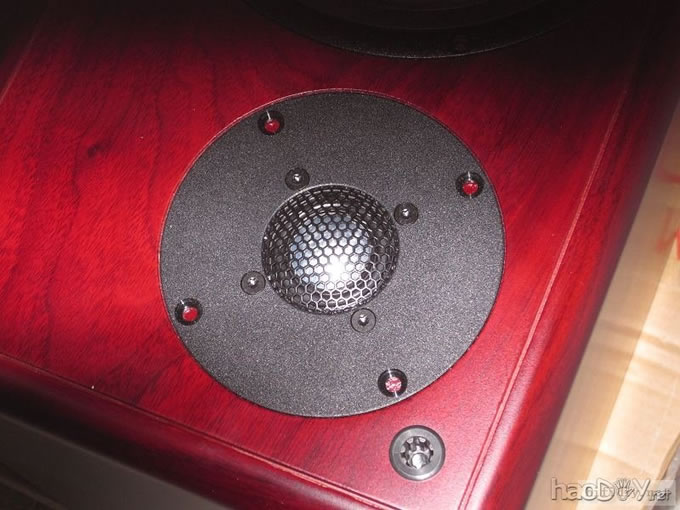

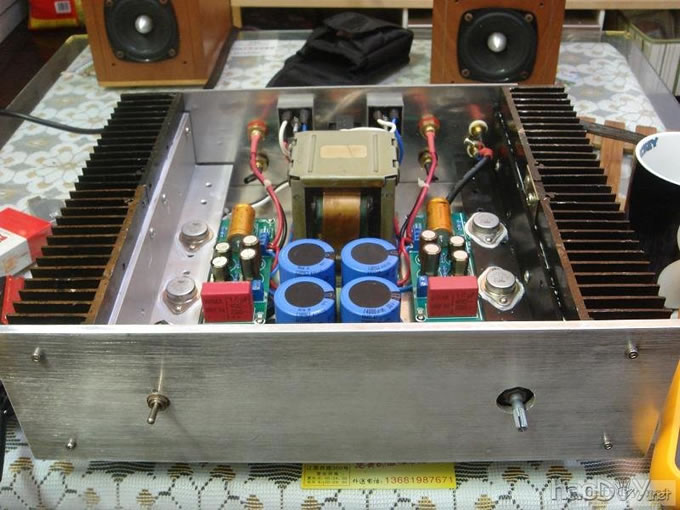

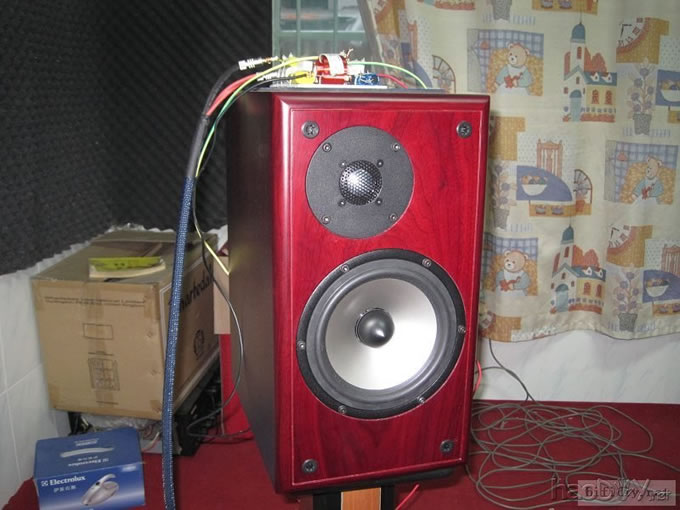

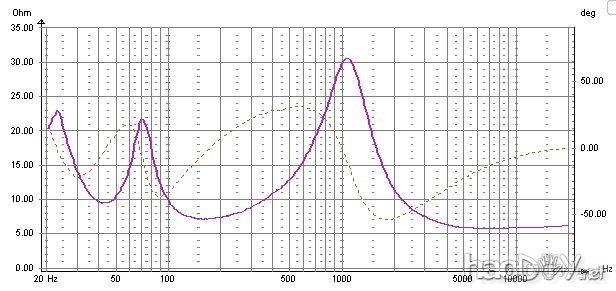

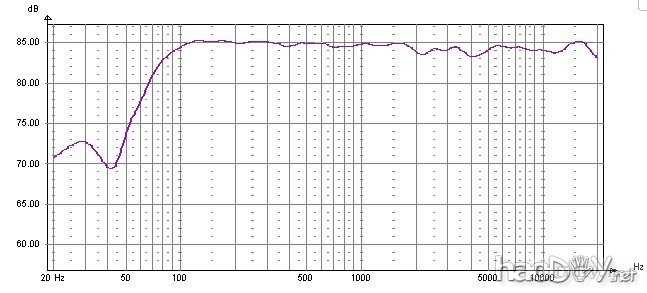

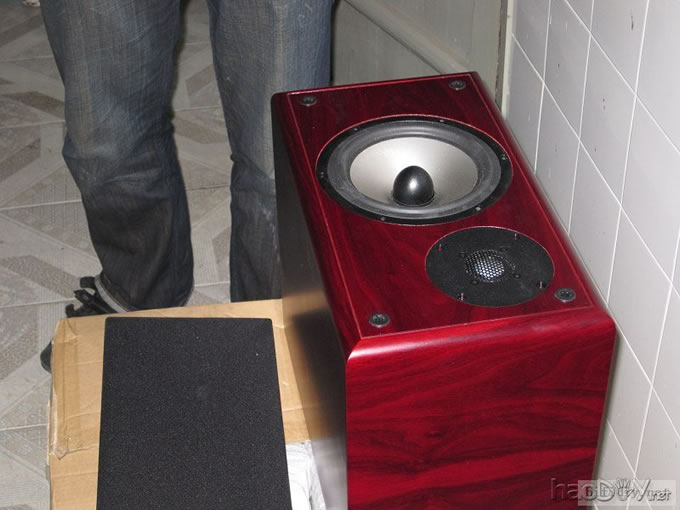

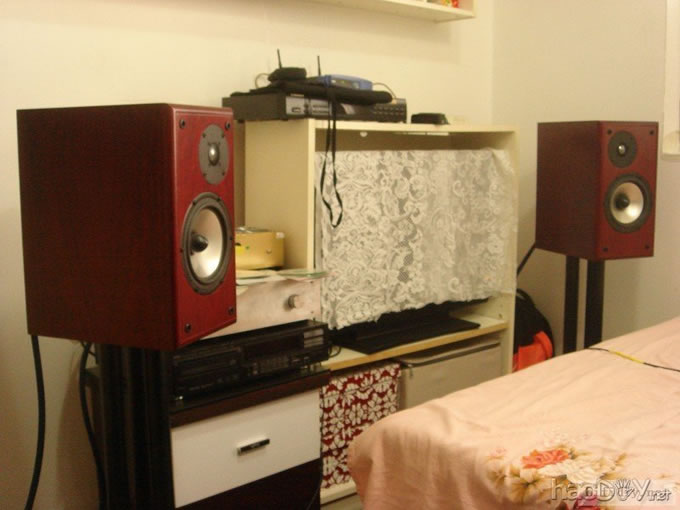

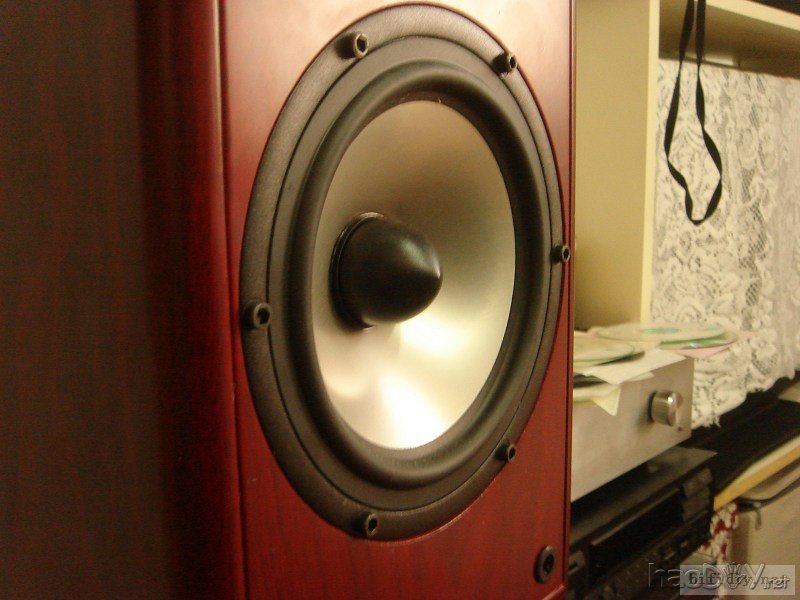

小弟来论坛也已经有多个时日了吧,看着各位论坛前辈制作的各种音箱,一心想着何时自己也能DIY出这么漂亮的箱子。 于是经常来潜水,也从中学习到许多前辈的宝贵经验,于是下定决心要做一对属于自己的DIY音箱。再咨询了几个坛友之后,选定了zaph著名书架设计all-metal project(单元采用SEAS L18/27TBFCG) 音箱制作分为下面几个步骤: 1.选定单元 高音是西雅士 H1212 低音为西雅士 L18 2.订购箱体,因为生活在城市里,空间,工具等很有限,为了达到更好的效果就找了坛子里的商家定做了一对,质量非常好! 3.分频器材料的采购和制作。 4.完成后的测量调试 ![]() ![]() ![]() ![]() 箱体:直接选用ZAPH设计的箱体图纸 ![]() 有朋友问到导向孔,我的导向孔直径5,长度12cm,位置直接装在了高音的背面。 委托论坛里的商家代为加工。颜色选择了个人比较喜欢的玫瑰木,加工期比较长,经过漫长的等待终于到手了,做工真的很棒!放上喇叭照了一下。很寂寞- - ![]() 顺便也拍几张单元图片。SEAS大厂就是大厂,做工相当精良,拿在手里很踏实 ![]() ![]() ![]() 随后就是给喇叭定好位置,开始打螺丝孔。 ![]() ![]() ![]() 在这里其实特地向朋友的爸爸是做木匠的咨询了一下,打孔前可以用钢钉先在木头上敲个定位孔,这样打洞就不会发生位置偏移,所以这次打出的孔都比较准确。一般固定喇叭的木攻螺丝都是4mm的,可以用2.5MM的钻头打孔! ![]() 安装喇叭的时候,里面垫一圈EVA密封圈,这样可以防止漏气,很好用,淘宝上就有买,我一般都垫2层,非常牢靠了已经! ![]() 随后把分频器外置着接起来听一下。看看有没有问题 ![]() 没有问题后,就开始装入箱体内,我是直接用木攻螺丝上在箱子的底板上。这样很牢固,随后放入吸音棉大约30%,把喇叭也都装上 终于都装完了,看着漂亮的箱子,虽说HP -78。。。但是增加了DP +654,心里那个爽啊。 通电,接上功放,放入唱片,箱子欢快的歌唱了。。 ![]() ![]() 恩??????????怎么多出来一对?哈哈。那是我一个好兄弟的,正好大家一起制作的,所以箱子是双胞胎!~一人一对。#p#分页标题#e# 随后用测量套件测一下频响和阻抗 哈哈和zaph本人所测量的惊人的相似,看来是个很成熟的设计。 ![]() ![]() 随后搬回自己家里先拍2张相片YY一下。 ![]() ![]() ![]() 开始正式试听,主要试听的唱片有 巴赫小无(米尔斯坦,西德银圈版) 圣桑骷髅之舞(大london,杜迪瓦指挥) 莫扎特第20,21钢协(内田光子,西德银圈版) 马勒第六(柏辽兹指挥,24K金版) 试听的配置: CD机:松下999 功放:DIY 1969 DIY国都405 DIYAUDIO 3886 ![]() ![]() 线材:信号线,雅宝方芯铜讯号线,百威头,喇叭线:佳耐美4S12F,蛇王头 ![]() ![]() 表现最为出色的功放还是1969,可惜就是功率偏小,以后有机会再做升级! 总之箱子的表现令人满意,听感这东西比较悬,还是不多说了。本人不太擅长写枪手文章! 全篇FINISH (责任编辑:admin) |
