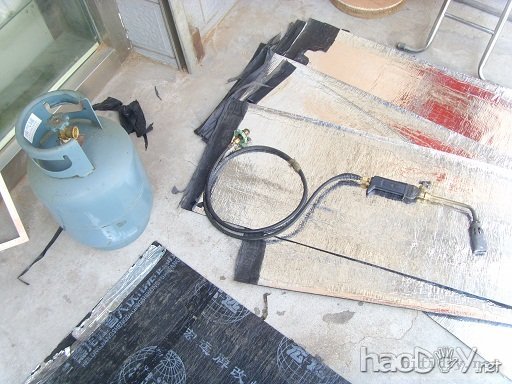

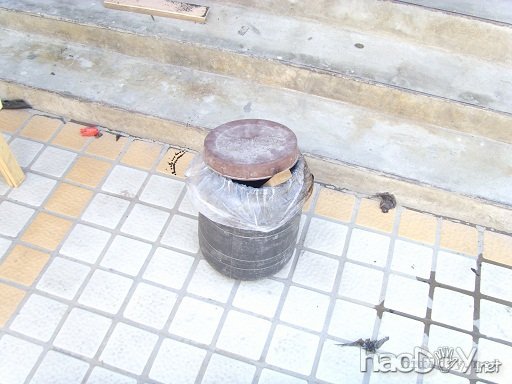

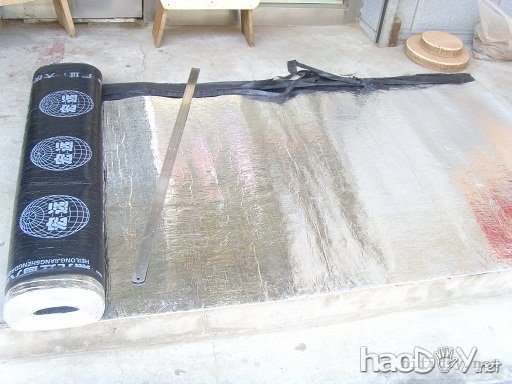

气罐和喷头：  粘沥青用的“冷底子油”：

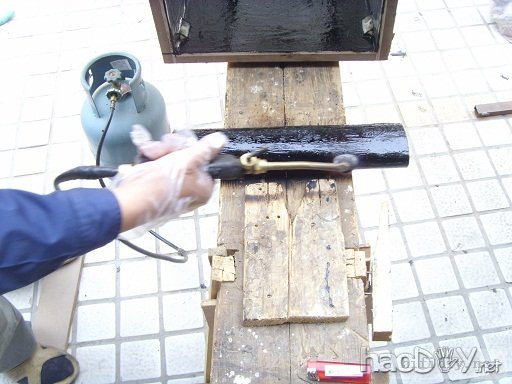

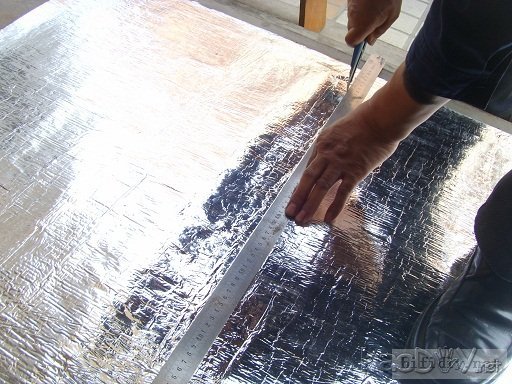

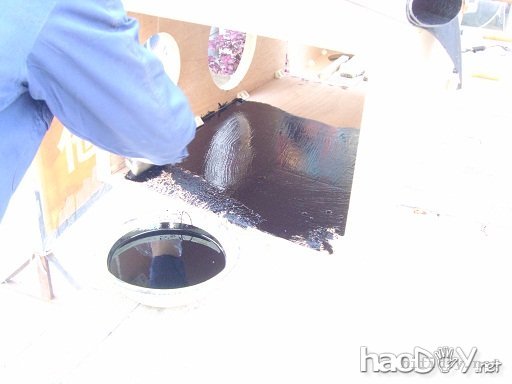

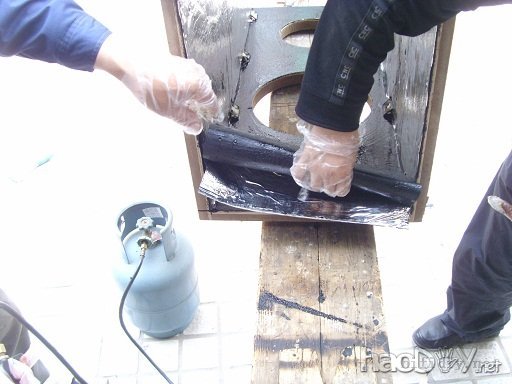

先刷冷底子油：  先把裁好的部分卷起来，然后用喷灯把开头的小部分烤化：

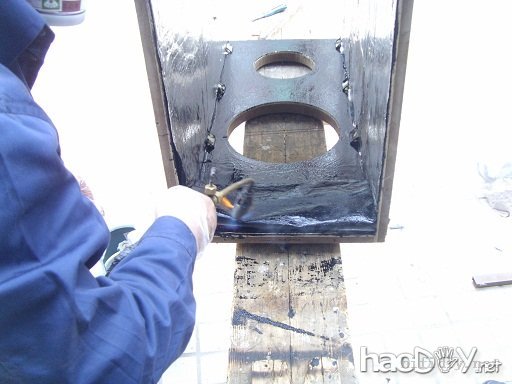

然后把烤化的这部分先粘到板子上，这时需要2个人配合：  边烤边粘：

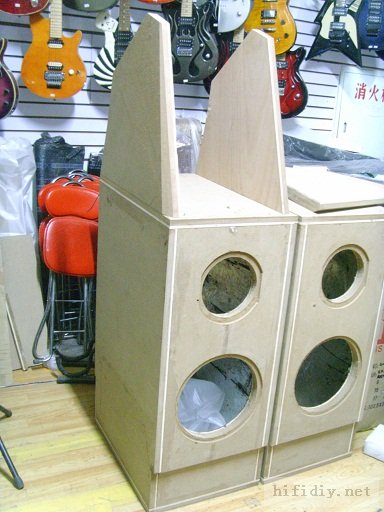

忙乎了一下午，才把主箱下半部分的内部弄好，呵呵    开始做高音和中音部分的小箱子

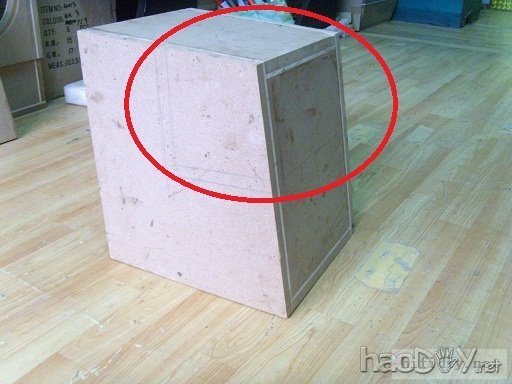

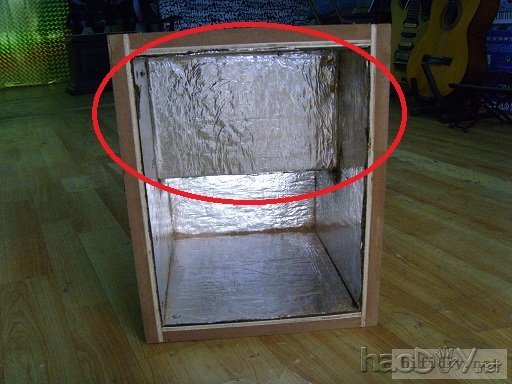

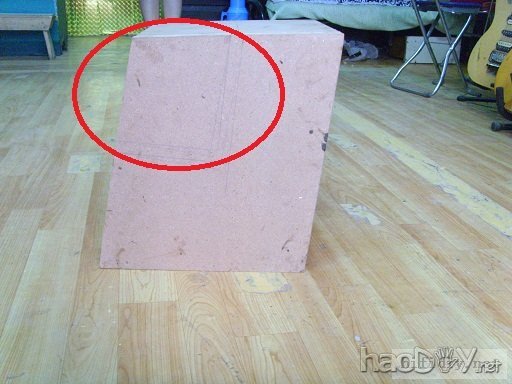

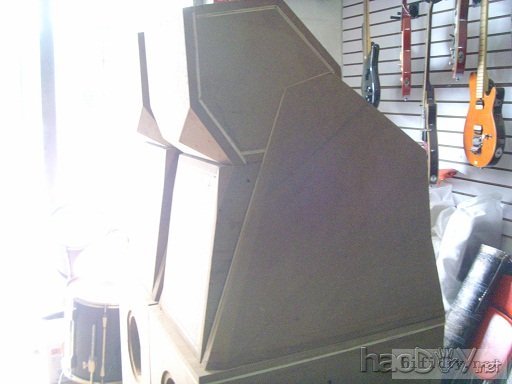

 高音箱体初步完成： 左侧照，红圈部分为独立的高音腔室：
右侧照，红圈部分为独立的高音腔室：

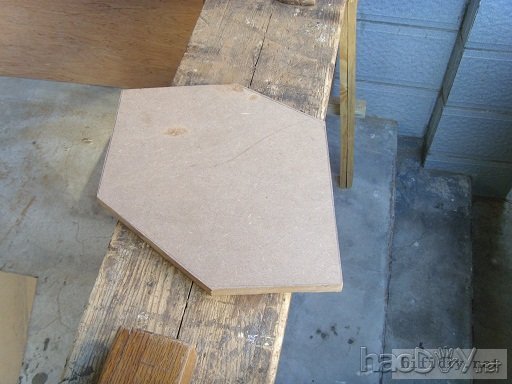

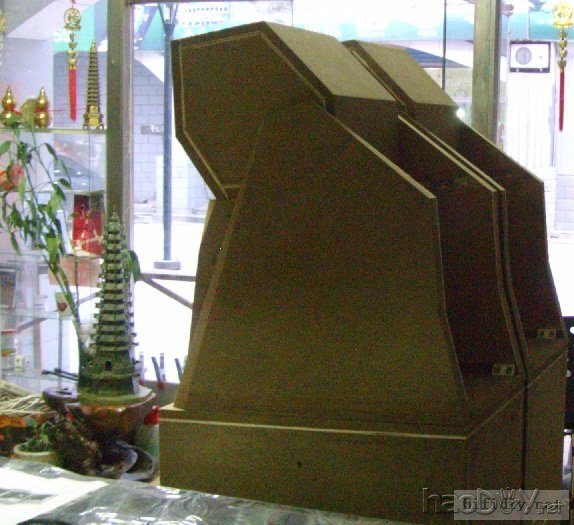

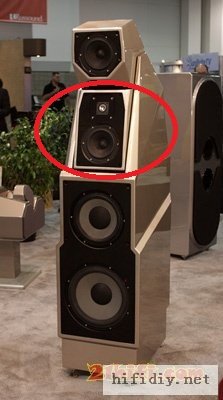

后身，红圈部分为独立的高音腔室：  今天开始做中音箱体： 因为没有原厂图纸，所以先用纸壳做个虚拟的，看看效果，以便于改动：  下料~~~~~~~~~~~~

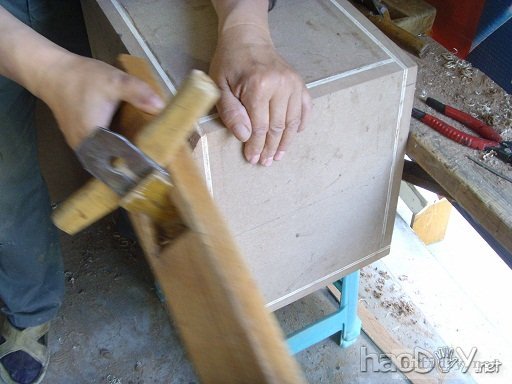

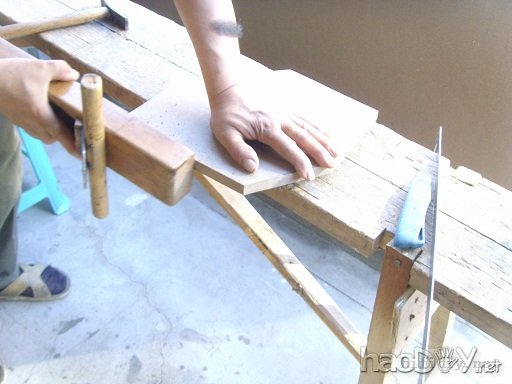

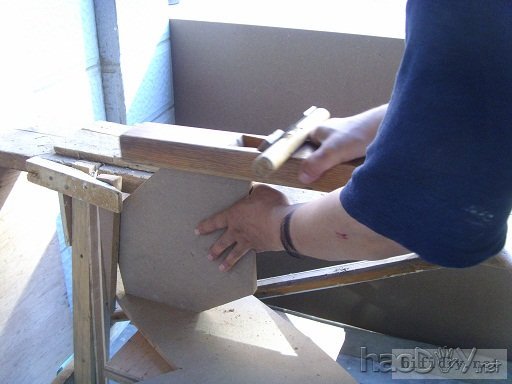

整形~~~~~~~~~

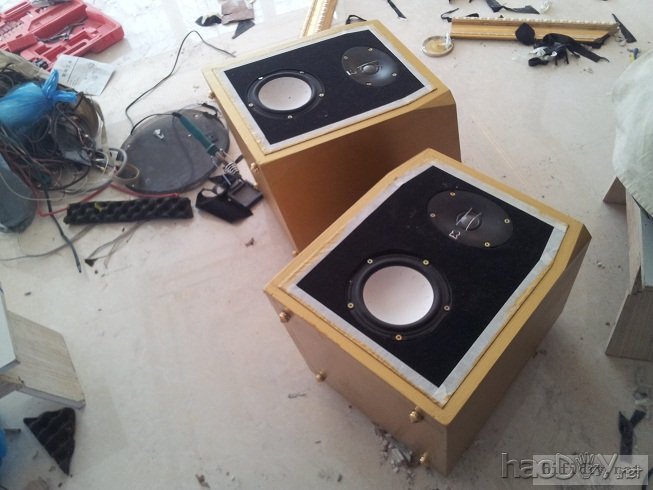

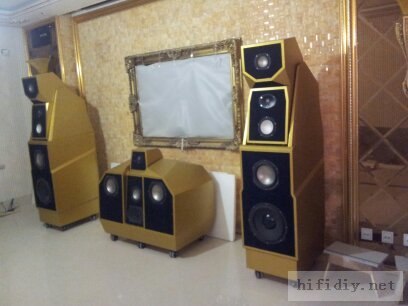

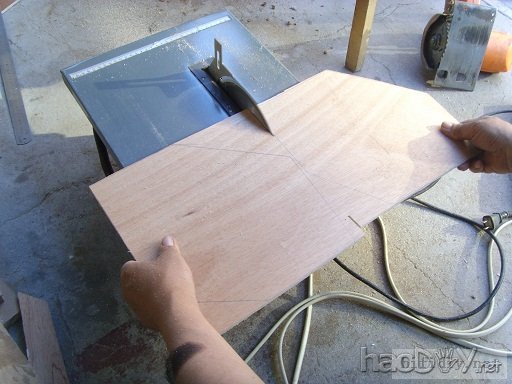

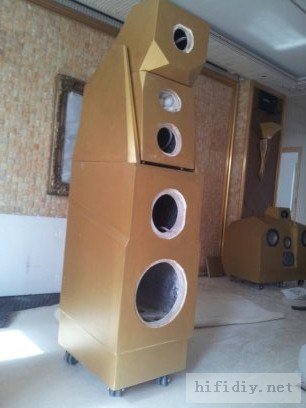

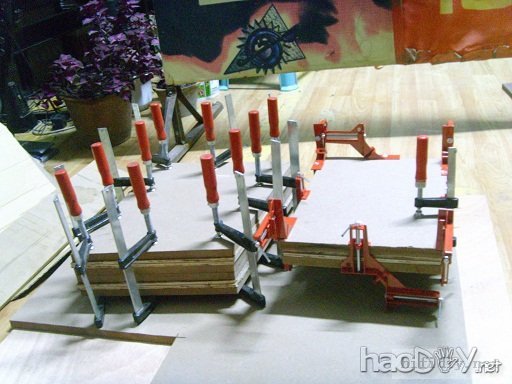

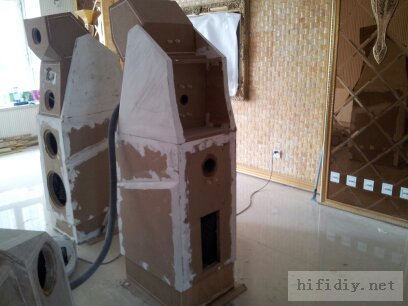

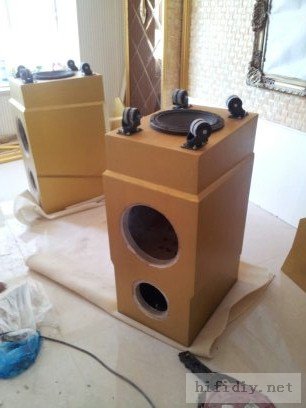

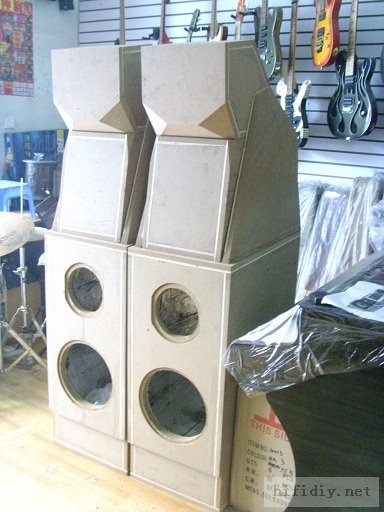

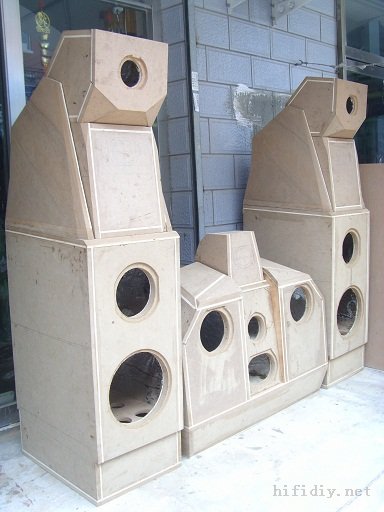

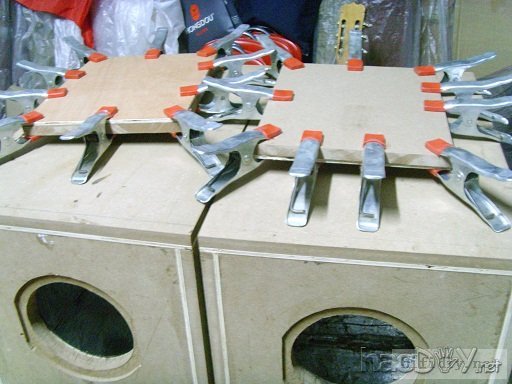

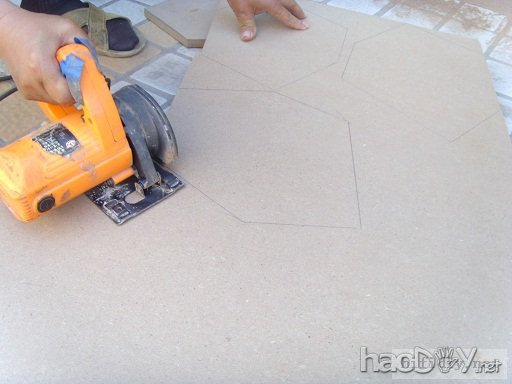

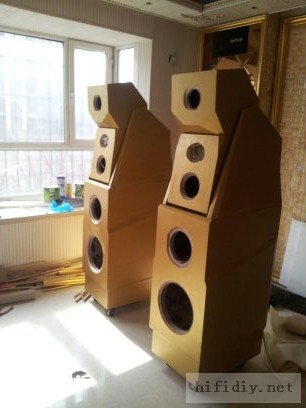

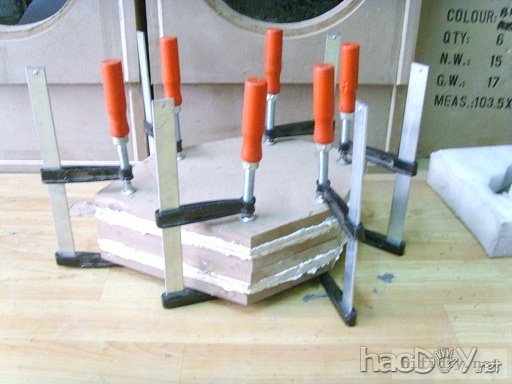

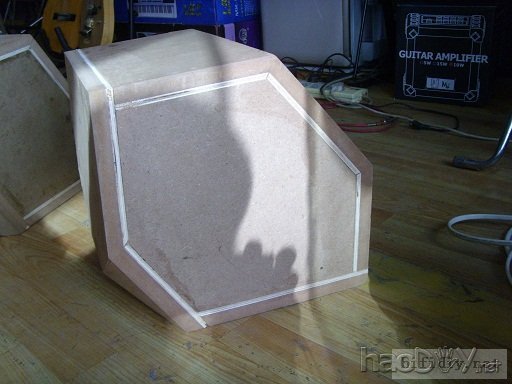

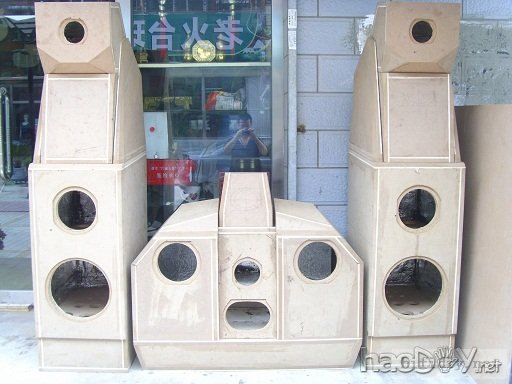

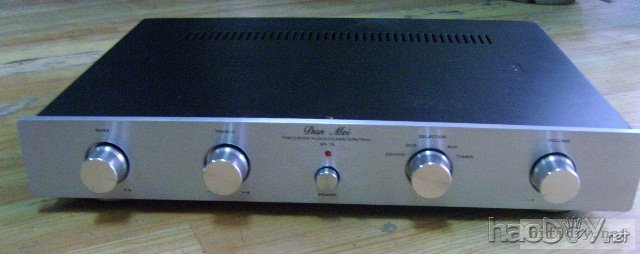

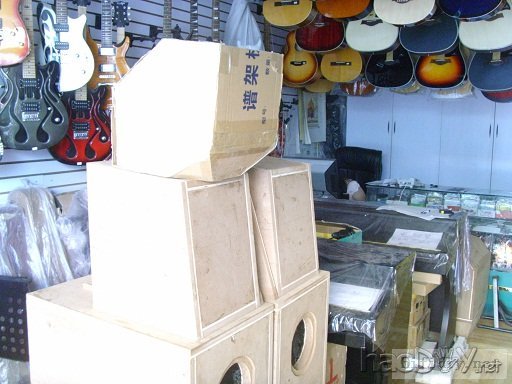

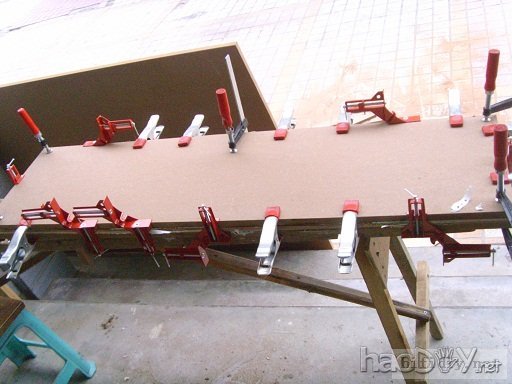

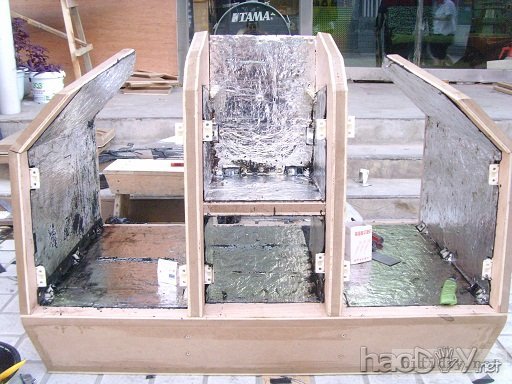

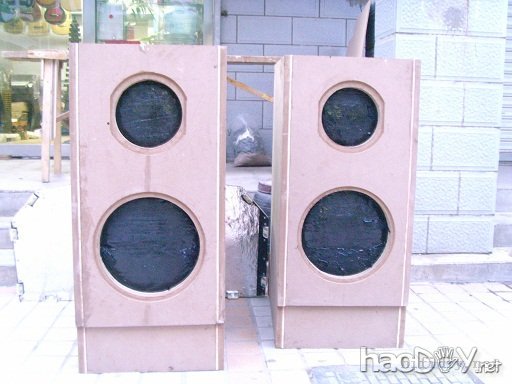

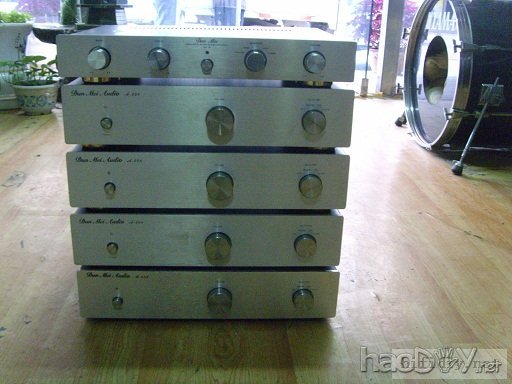

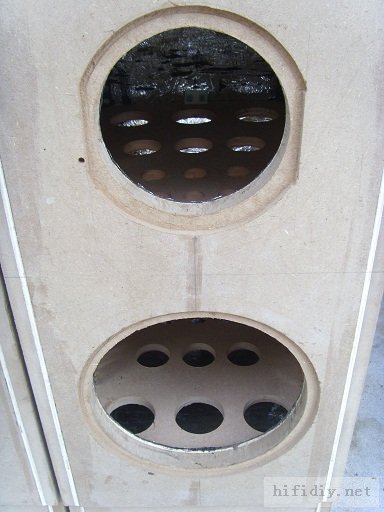

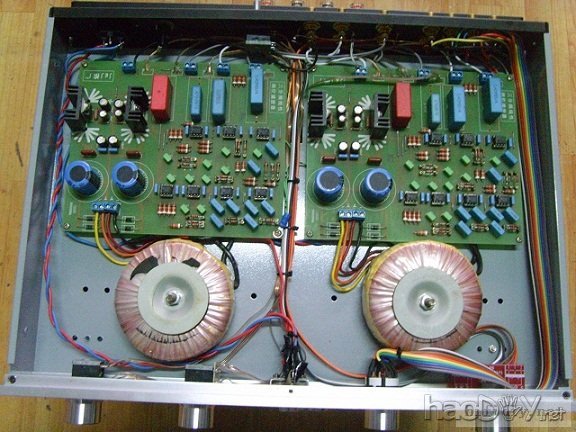

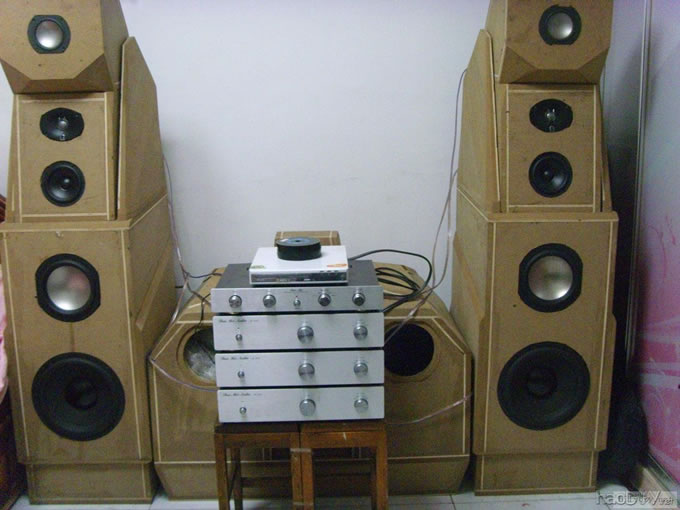

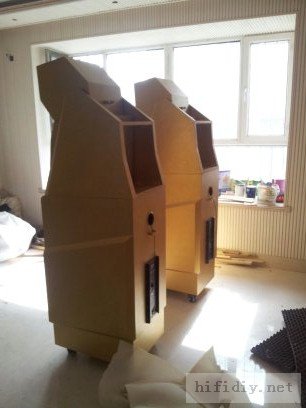

   按照相同的尺寸切割多层板：  粘胶、上刑~~~~~~~~~：  休息了一下，再粘2张板，收工了  今天处理些小细节~~~~~~~~~~  完善中音箱体~~~~：  哈哈，大致的外貌弄出来啦  ：   主箱内部的“蜂窝式”加强筋:  正在处理一些细节，没有拍图，先上几张全家福    还差最后的上漆，不过需要等到明年装修新房子时才能喷漆，现在喷担心味道太大，另外在等电子分频器和功放的到来，因为定做之后卖家还需要测试和调试，可能还需要一段时日，谢谢大家的关注，分频器和功放到了之后会上听感 功放和电子分频器终于到货了： 外包装：  最上面的就是主箱的电子分频器，下面的4台功放分别是：主箱高音双声道后级、主箱中音双声道后级、主箱低音双声道后级、中置音箱后级 正面：  电子分频器： 正面：  电子分频器的内部电路特写：  图片到：  目前中置的功率分频器还没有到货，只是在煲这对主箱，但是定做的这台电子分频器出现了噪音问题，还需要进一步处理。 原来的电子分频器有噪音，又定做了对功率分频器：  用料:SOLEN电容；马田卢根电容；RIFA电容；银云母电容；DALE电阻；顶级晶片电阻；electrocube电容；威世电容；红色磁芯空心及电感空心电感；1.6mm厚PCB板(15×20CM) 由于元件较多，为保证绝对少的相互干扰，使用铜箔屏蔽主要零件 不好意思，各位朋友久等了，音箱和房子装修进入收尾阶段，废话少说，上图！          (责任编辑：admin) |
