本来手里有个日立的HX990，灯泡才600多小时，但看其他人改LED光源，也心里痒痒的。经过几天的考察，最终在本地电子市场收了台日立HCP-50X，号称是学校退下来的灯泡只用了300多小时，但到手发现亮度还没有HX990亮，实测HX990平均亮度260流明，而50X才120流明，果断拆了。拆开发现，灯泡已经炸了两片玻璃渣下来，看来使用时间肯定不是300多小时，本来还在纠结要不要对一个300多个小时灯泡的投影机进行改造的，这下完全没有顾虑了。 总结其他烧友的经验，3LCD是最好改的，只需要平行光就可以，通过一个凸透镜对小发光面积的LED进行聚光，就可以得到近似于平行光。目前可以使用的小面积LED光源，一个是SST90，一个是科瑞大功率LED灯珠，很多烧友都是用SST90改造，这个灯发光面积是3mm×3mm，够小，够亮，满功率能到2700多流明，有烧友还专门针对它开发了电源驱动板，可以直接放到投影机电源板的位置，实现像灯泡那样和投影机联动，还带有温度保护，总之够强悍。于是，敲定选用SST90和烧友开发的电源驱动板。至于透镜，翻出了个原来玩DIY投影的一个44mm直径凸透镜，焦距25mm。 东西准备齐，就开始拆机，日立的机器还是挺好拆的，拆开找到电源板，找到光耦，有三个并列在一起的，其中一个是反着装的，找到反着装的那个，仔细看光耦一头是带斜面的，一头不带斜面，短接不带斜面的那头两个引脚，然后开机测试，用手电照灯室光路入口，镜头这边拿张白纸离远点，看是否能出来图像，能出来图像的话说明屏蔽点灯板成功。然后，用万用表测刚才短接的两个脚，究竟和引出到主板的接口哪个是联通的，找出来，短接引到主板的那根线上面的相应接口。至此，点灯板屏蔽完成，可以把点灯板拆了。顺便说下，我的点灯板还有灯架和半残废灯泡，谁要的话100块拿去，帮我回点血。 接下来就是安装和调试光源。要计算好灯的大概焦距，按照灯室的长宽高，寻找合适的散热器。CST90连灯珠带的透镜厚度是8毫米，根据我的灯室长度估计的散热器最多只能25mm厚，但只找到个老478散热器，于是花了很久的时间锯掉多余的部分。然后，就是确定散热器固定位置和灯珠发光点位置，然后确定相应的打孔位置，打孔最好用台钻，比较准确。固定好灯珠后，电源板低电流点灯调试焦距，理想的焦距是投在墙上出现九个小亮点。调好焦距后，灯柱连同散热器、透镜一起放入灯室，焊好连线，开机测试。由于我的散热器比较单薄，驱动电流设定为10A。 第一次开机，图像很暗，实测只有17流明，就算只用了10A电流，也不至于如此不堪。经分析，问题很可能出在光路上，光路的灰尘太多影响了光通量，决定拆开光机清理。清理光机前，看了很多人的帖子，看需要注意哪些地方，哪里可以清哪里不可以清，尤其是3LCD部分，三个LCD一定不要取下来。拆开后，发现厂家把3LCD部分直接固定死了，根本不给拆的机会。有烧友说那些镜片直接可以水洗，也有说可以直接放水龙头下面冲的，连3LCD那部分直接水冲都没问题，但我保险起见，找了个眼镜布，把多的灰尘搽了算了，3LCD部分，没有拆开，缝隙很小，直接用细棍子裹了点棉花，随便搽了下。随后，装上机开机，惊喜的发现亮度竟然提高了很多，比原来一个900多小时的普乐士815C还要亮，实测中心亮度75流明、平均亮度66流明，没有灯光直射的话看起来完全没问题，以后接机顶盒看电视的任务就交给它了。 至此，本次投影机改造LED光源圆满成功，在此感谢老冀、小朱、小李等烧友的热情帮助。下一步打算，一方面对散热器进行升级改造，争取电流稳定到12A，另一方面尝试取掉PBS分光片，进一步增加亮度，折腾无止境，谢谢围观。 下面是相关图片。
忘了拍机器的样子了，借个网上的图片，接口还是挺丰富的，支持色差输入，看高清机顶盒没问题

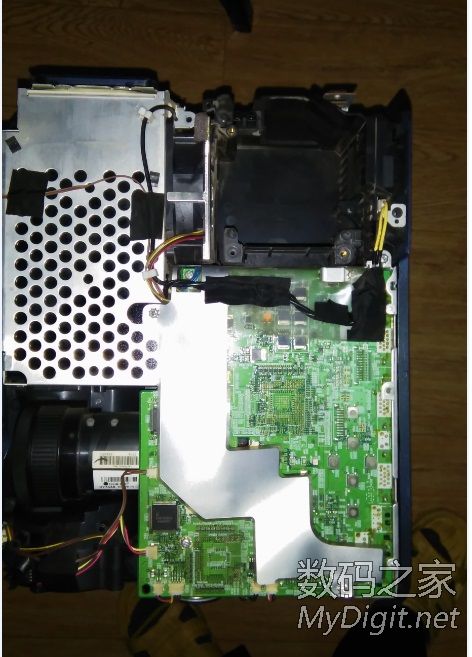

拆开机器盖子，主板上面有条铝箔屏蔽带，零件密密麻麻的，左上方带圆孔的的铁盒子里面是电源板，铁盒子下面是点灯板。

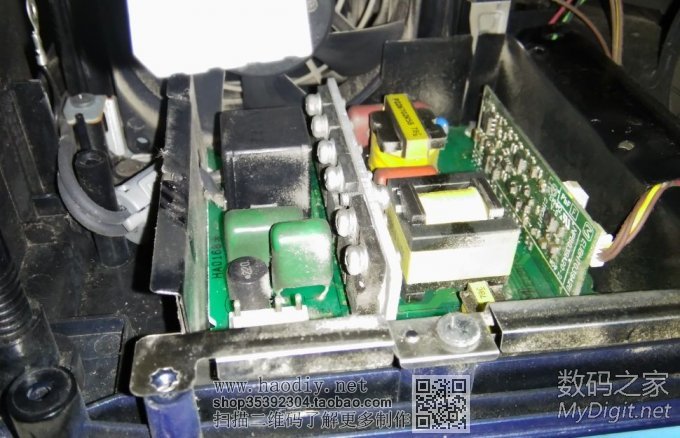

点灯板，光耦就在右边竖着的小板子一侧。

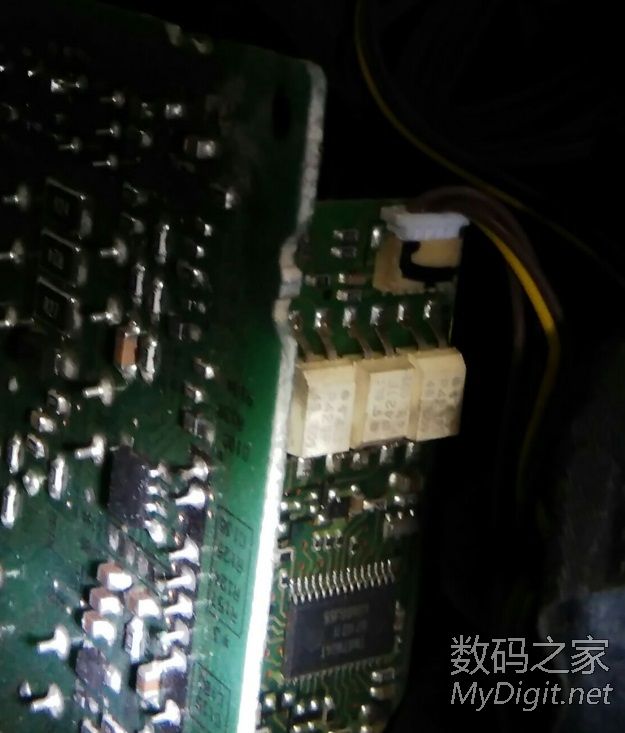

点灯板上面的三个光耦，中间一个光耦的方向和另外两个是反的，上侧没有斜面，下侧带斜面，短接上侧没有斜面端的两个引脚，尝试屏蔽点灯板。

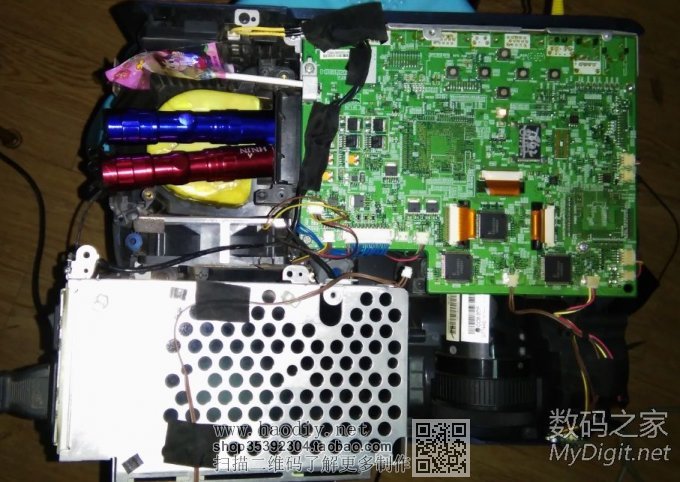

屏蔽点灯板后尝试开机，用手电照射光路入口，镜头这边拿张白纸看，有没有图像出来。开机前记得用东西顶住那个检测开关，我用的是不二家棒棒糖。
点灯板屏蔽成功后就可以取出点灯板了，换上某烧友开发的CST90电源驱动板。找到原点灯板上需要短接的两个引脚引出的到主板的引线，把这两个引线短接就可以了。

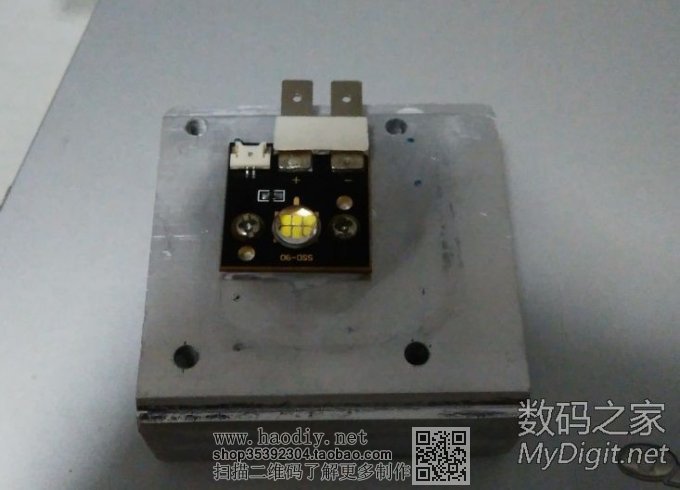

CST90 LED固定在散热器上的样子
LED、散热器及透镜

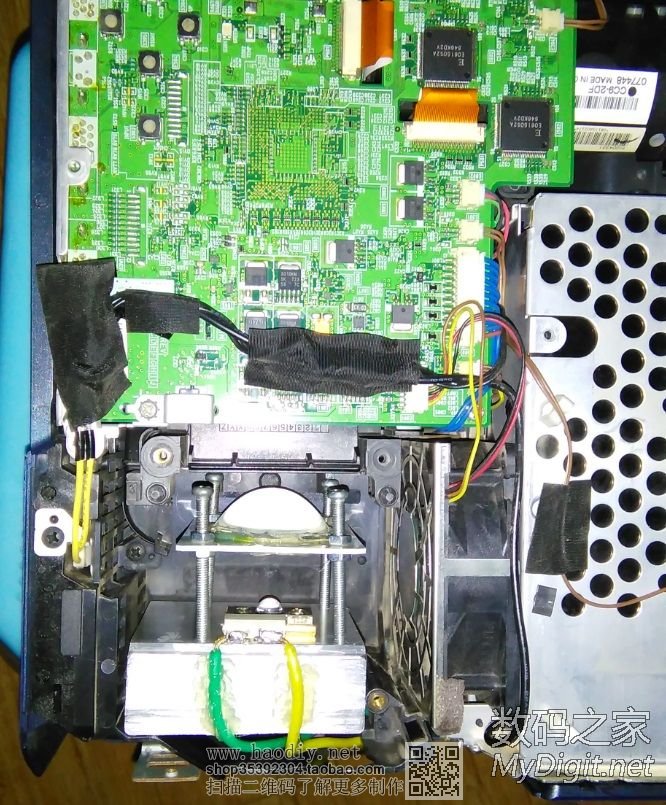

LED光源组件装入机器效果图。
改造LED光源后盖上盖子效果图。

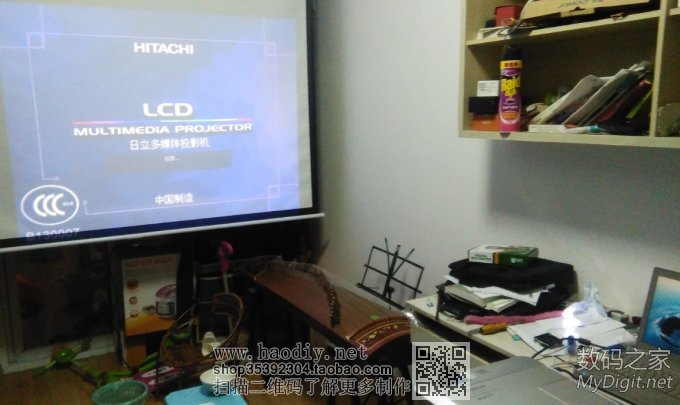

清理完光路后的效果图，开了32瓦的吸顶节能灯，实测全白光平均亮度66流明，中心亮度75流明，关灯效果很好。
再发个拆下光机的时候用手电照射的图片，很绚丽的感觉。 (责任编辑：admin) |
