DIY LED高清投影机 实用LED技术

时间:2012-10-30 12:54来源:www.geekfans.com 作者:DIY2005 点击:
DIY高清投影机,LED光源,这是平面原理图。 LED光源投影应用和热保护技术解密 LED怕热,不像金卤灯,金卤灯不需要散热,正常工作, LED一热就死翘翘,LED应用要比金卤灯难的多, 所以新手们一定要先把理论搞透彻,再下手,不能盲目模仿。 一,散热器选择: L

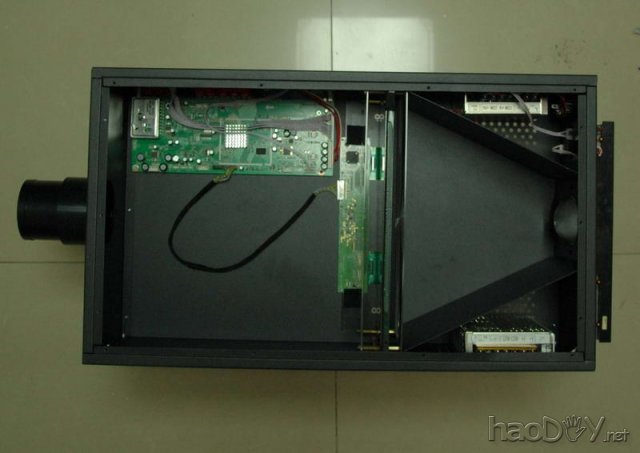

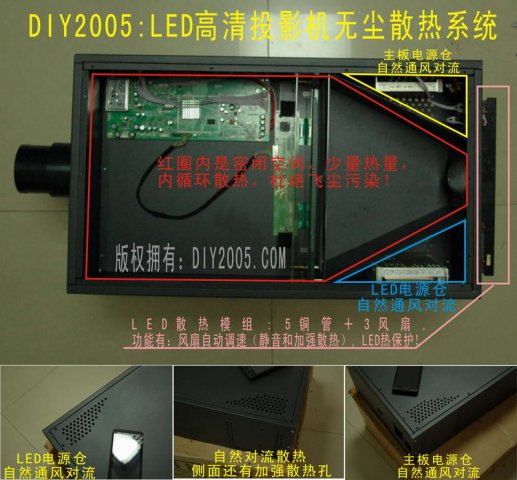

DIY高清投影机,LED光源,这是平面原理图。

DIY LED高清投影机 实用LED技术


LED光源投影应用和热保护技术解密
LED怕热,不像金卤灯,金卤灯不需要散热,正常工作,
LED一热就死翘翘,LED应用要比金卤灯难的多,
所以新手们一定要先把理论搞透彻,再下手,不能盲目模仿。

一,散热器选择:

LED必须用散热片+风扇, 散热片体积大的热阻小的最好,
但是一般大体积散热片会带来很多不便,
经过筛选实验,选取高级显卡散热器(3热管,4热管,5热管)
5热管当然是首先了。

二,LED热保护:
凡事都有万一,万一LED温度超过安全值,怎么办?
加热保护,温度未到提前保护!保护点自由控制,
高温断开LED电源,这样LED还会热坏吗?

三,风扇降噪:

散热有风扇,并且夏天和冬天温度相差很大,所以LED可以采取多档调速,来降低噪音,
散热片冷,风扇就低速,散热片热风扇就提速,
也可以用热敏电阻,设计成更精密的,全自动温控调速,
业余情况下,可以用普通温控开关来设置简单的2挡调速。

LED和热保护温控开关串联,用自固定散热膏,粘贴在散热基板上。
这样是最简单的方法,保护开关不会移动和滑落,
固化时间需要静止20分钟以上。
LED热保护

DIY LED高清投影机 实用LED技术

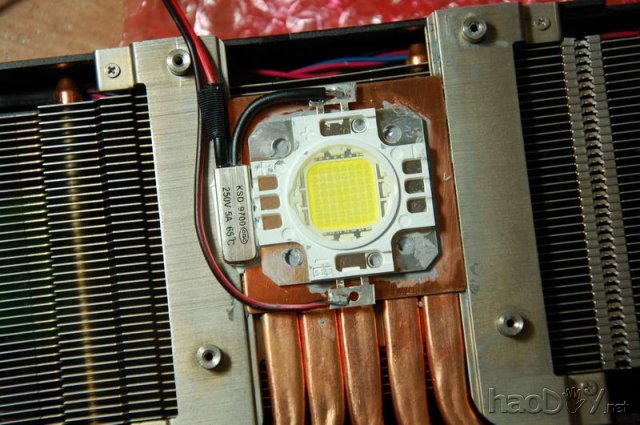

贴在散热基板上,静静等待20分钟以上。
这时候可以贴另外一个风扇调速温控开关。

DIY LED高清投影机 实用LED技术

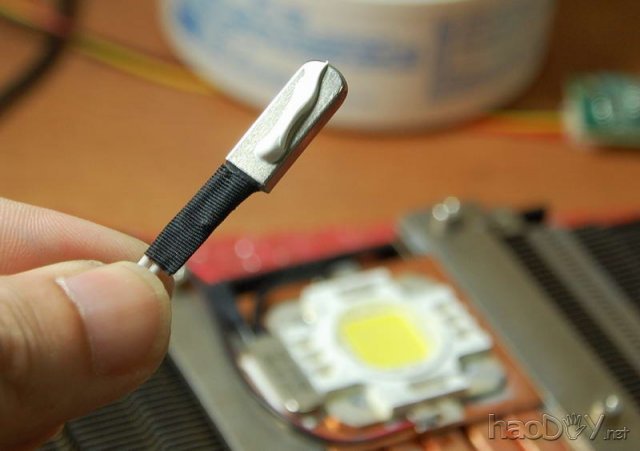

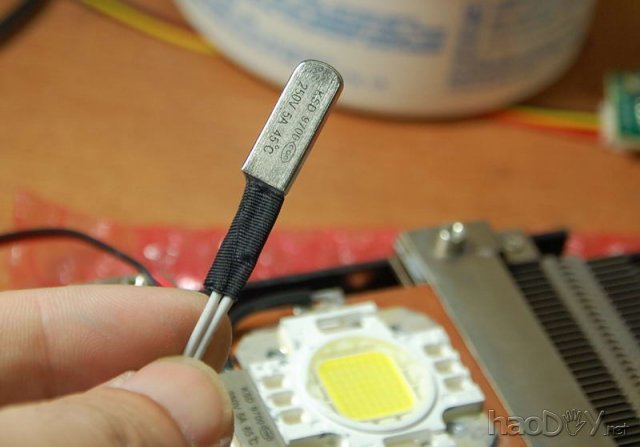

风扇调速开关,热点45度提速。

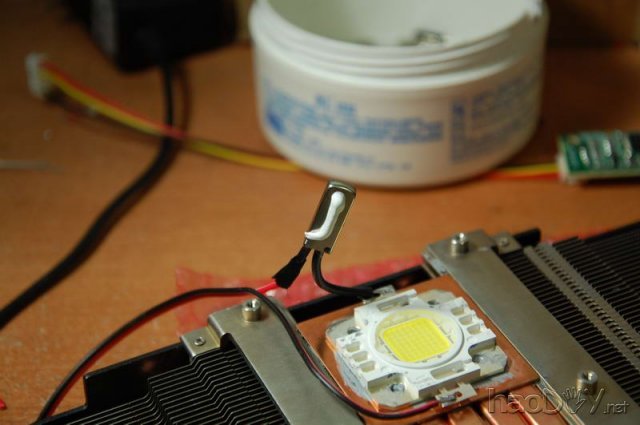

加上散热膏,贴上散热基板。

DIY LED高清投影机 实用LED技术

DIY LED高清投影机 实用LED技术

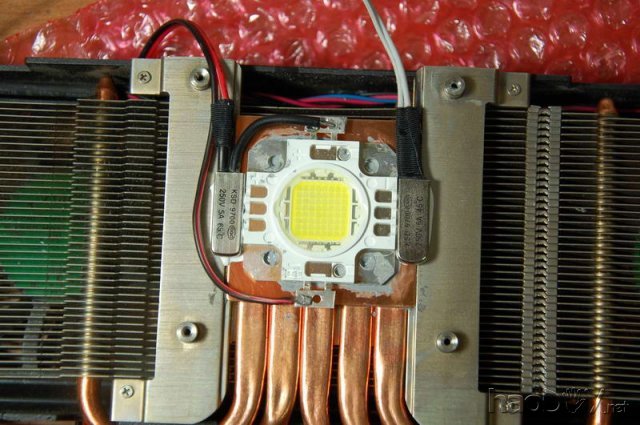

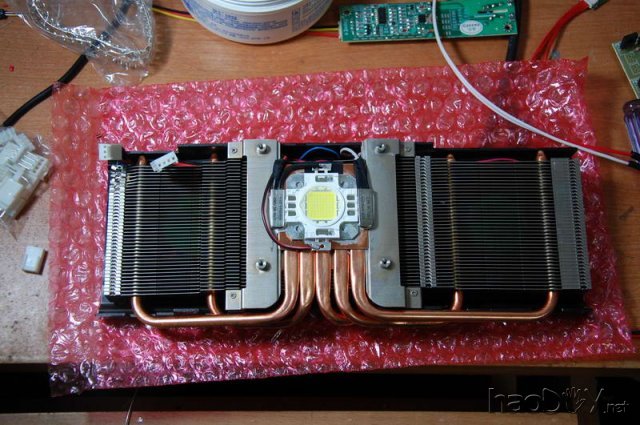

2个温度开关贴好后的样子,
注意,LED位置要和机箱对应,别贴偏了,
通常设计都是LED在铜板中心位置。
DIY LED高清投影机 实用LED技术

DIY LED高清投影机 实用LED技术

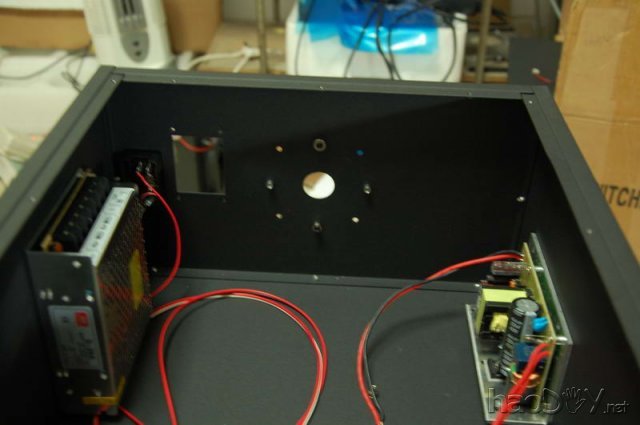

安装LED电源,
DIY LED高清投影机 实用LED技术

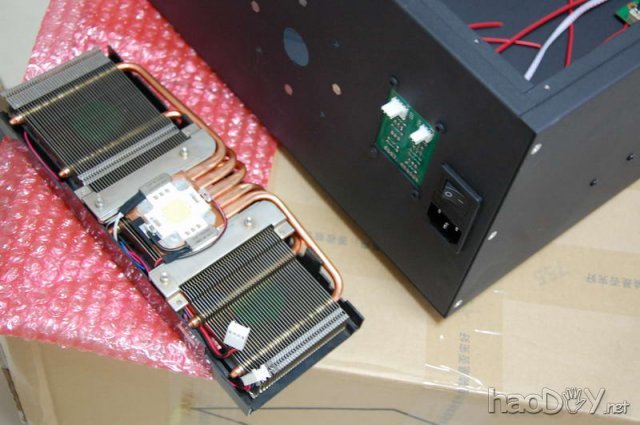

和是做好的LED模组和机箱对接,这种设计方便散热器的以后清洗,毕竟还是会有灰尘的。
维护很方便。
DIY LED高清投影机 实用LED技术

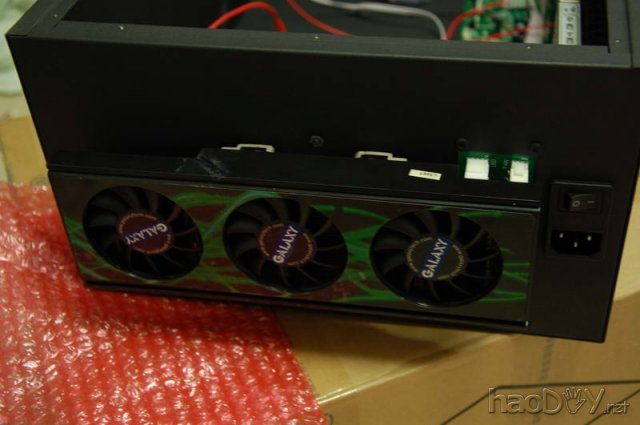

装上LED散热模组
DIY LED高清投影机 实用LED技术

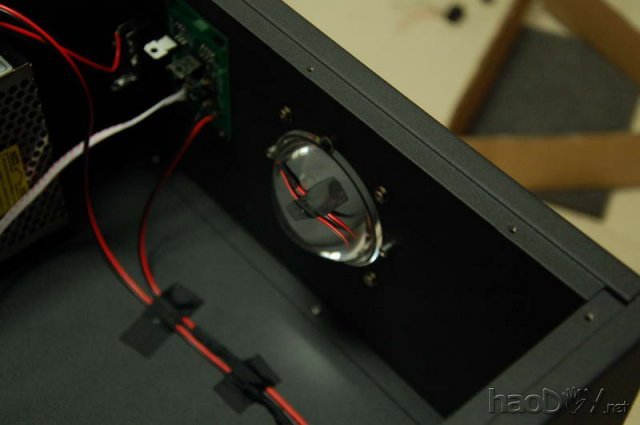

安装聚光镜,提高LED利用率。
DIY LED高清投影机 实用LED技术

DIY LED高清投影机 实用LED技术




投影尺寸要看自己的房间距离,一般80-150寸吧。

DIY LED高清投影机 实用LED技术

本帖最后由 DIY2005 于 2012-10-20 11:58 编辑
夏冰 发表于 2012-10-20 11:19 DIY LED高清投影机 实用LED技术
投影尺寸多少?分辨率多少?


投影尺寸要看自己的房间距离,一般80-150寸吧。

DIY LED高清投影机 实用LED技术



DIY LED高清投影机 实用LED技术

DIY LED高清投影机 实用LED技术
