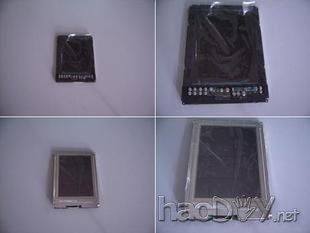

小时候，我经常用家里的手电筒和父亲的放大镜用来“放电影”，就是用“凸透镜成像原理”将透明糖纸上的彩色图案投射到白墙上。那时还是上个世纪七十年代，手电筒可是家里唯一的家用电器了，电池用光了还舍不得花钱买，为此常常被家长责备。这可能是我最早的“投影”情结吧！ 后来喜欢上了电子技术，偶然在电子报上看到的关于DIY投影机的文章，很有兴趣，但由于囊中羞涩，只能望洋兴叹了。 2008年，我在网上第一次购得一块6.4寸夏普专业投影屏LQ64SP2和驱动板，据说其透光率达到8%，很适合DIY投影，这才向实质上的投影制作迈出了第一步。当时我用单位的一台书写投影仪做光源，成功的将液晶屏上的图像投映到屏幕上。总算看到活动的图像了，喜悦之情难以言表。

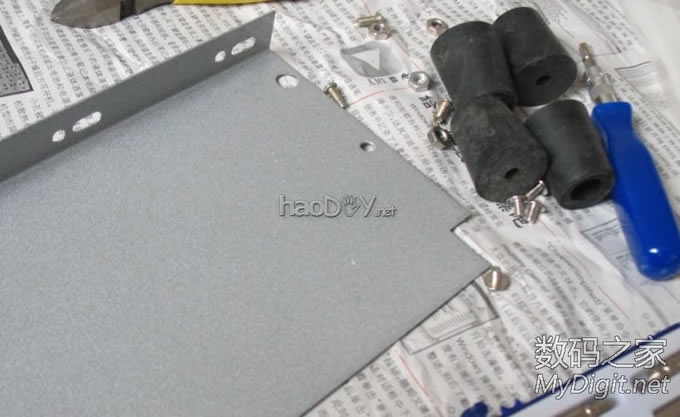

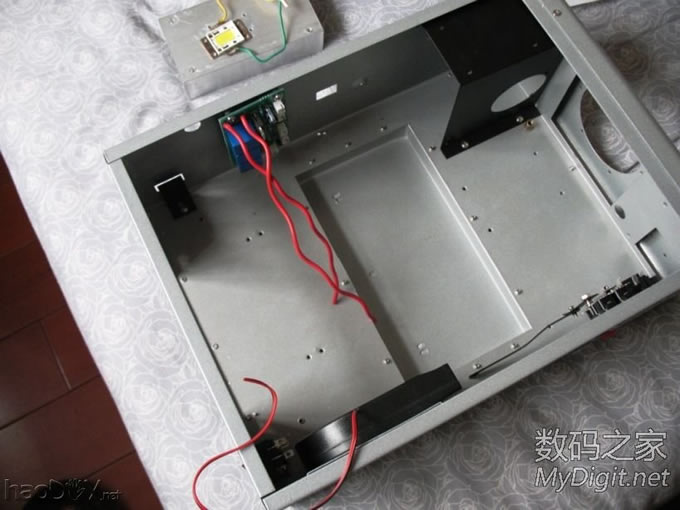

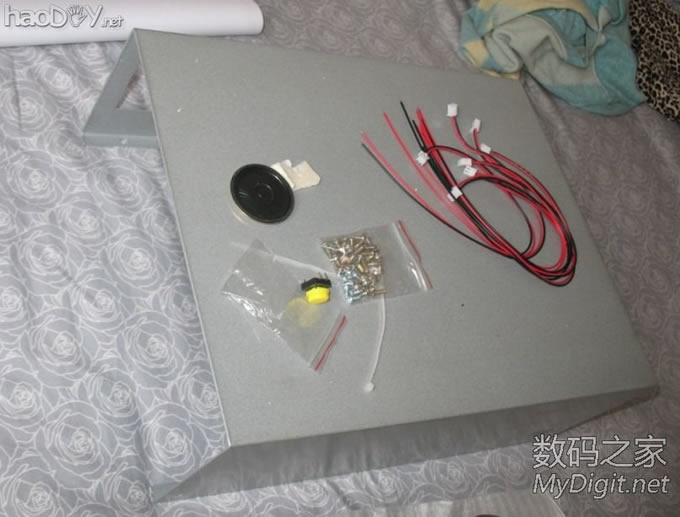

当然，书写投影仪用的是卤素灯，功率虽然有250W，但投影出来的色彩不纯正，且体积庞大，外形也不美观。网上的一些光源和机箱制作方案不是不令人满意就是价格惊人。后来对LED做光源的做法感起了兴趣，也曾用LED光板（就是用若干只0.5MM的小LED串并联起来）进行试验，但因效果太差只好作罢。又将其改制成小液晶电视，因外观丑陋只好将其搁置。 直到大功率LED面市才让我的投影梦想最终实现。 下面的制作过程，不多话了，请自赏： 机箱等配件

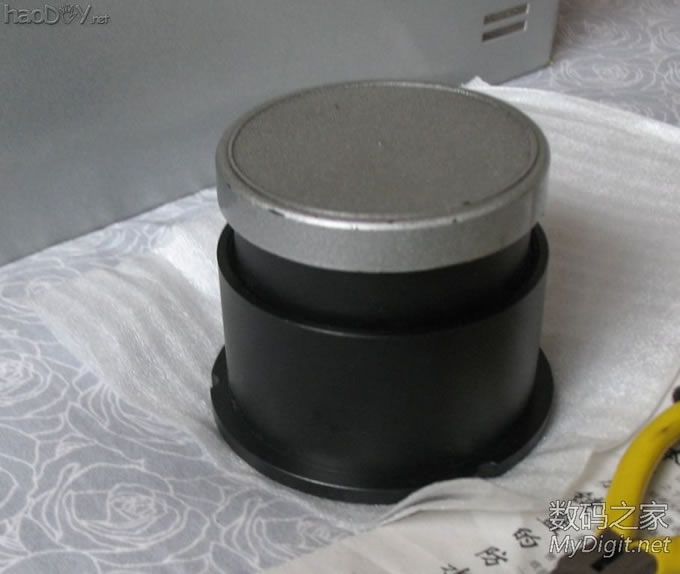

镜头

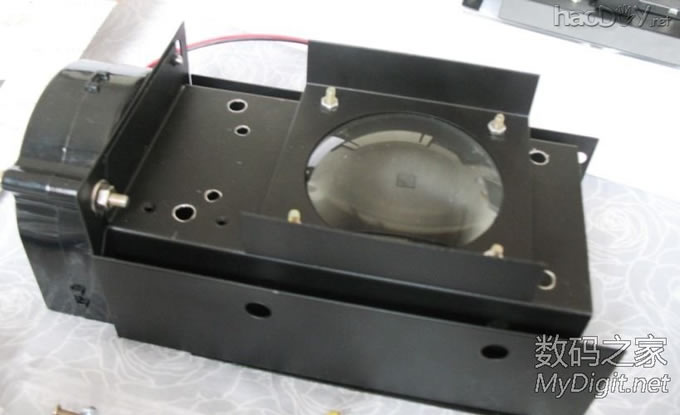

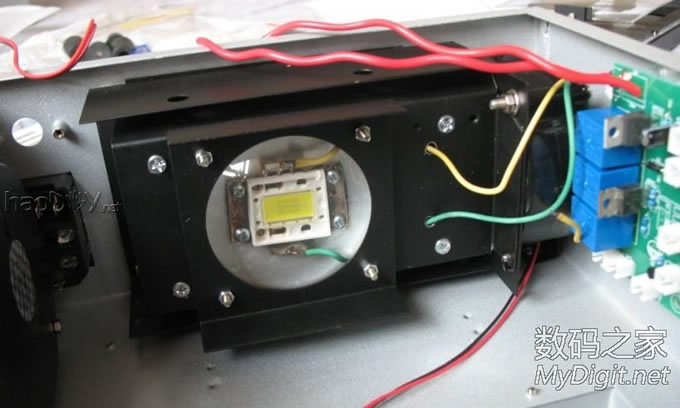

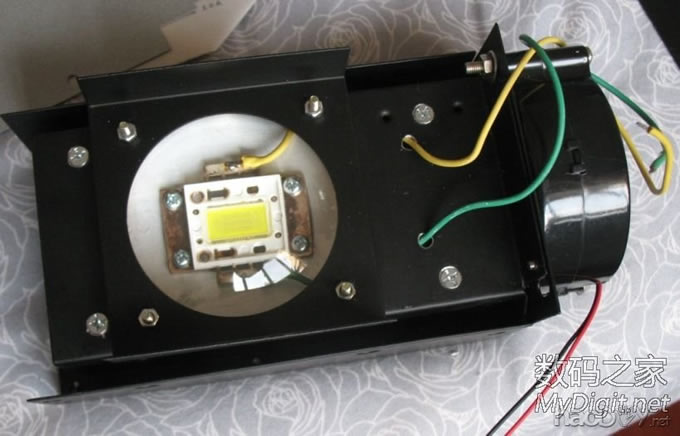

灯室总成

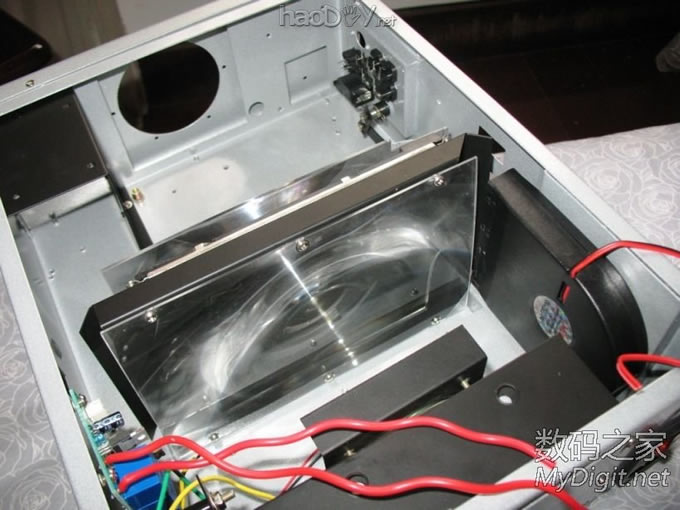

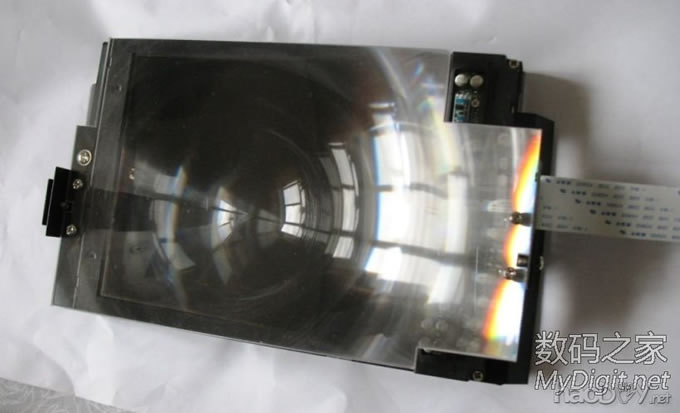

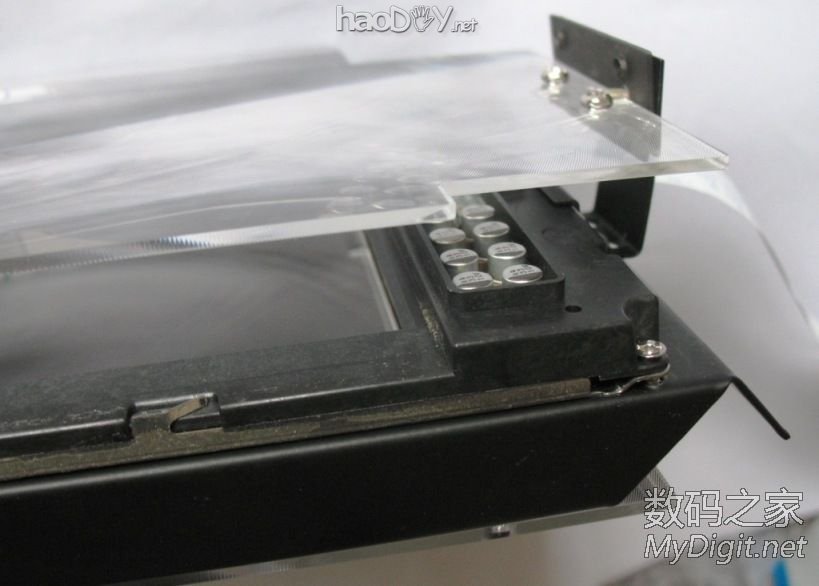

组装好的液晶屏和菲镜组件

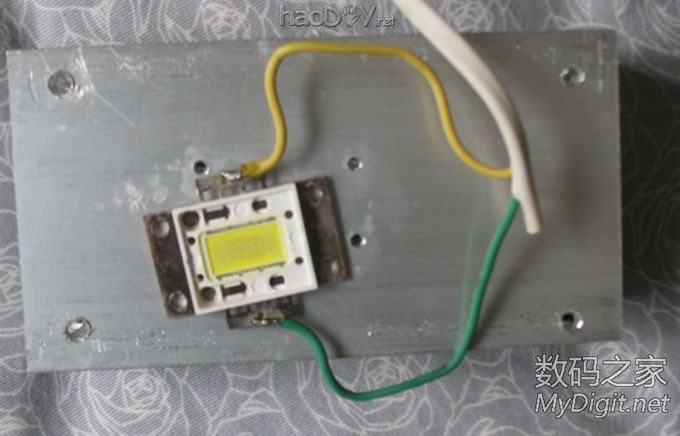

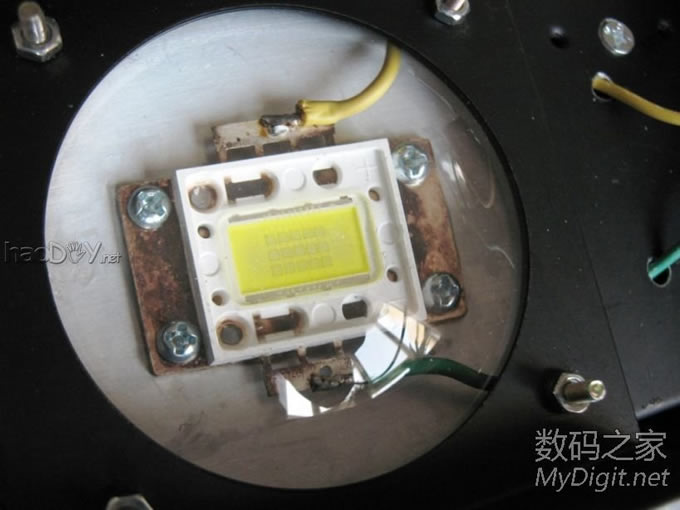

网购的45W LED，当时买的那个贵呀，二百多元呢

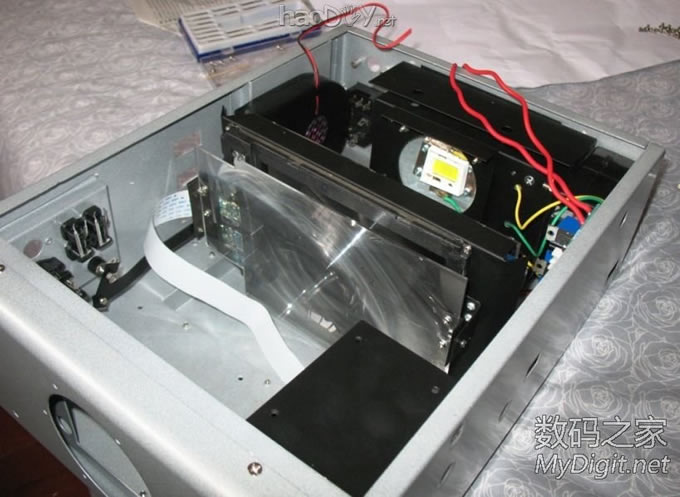

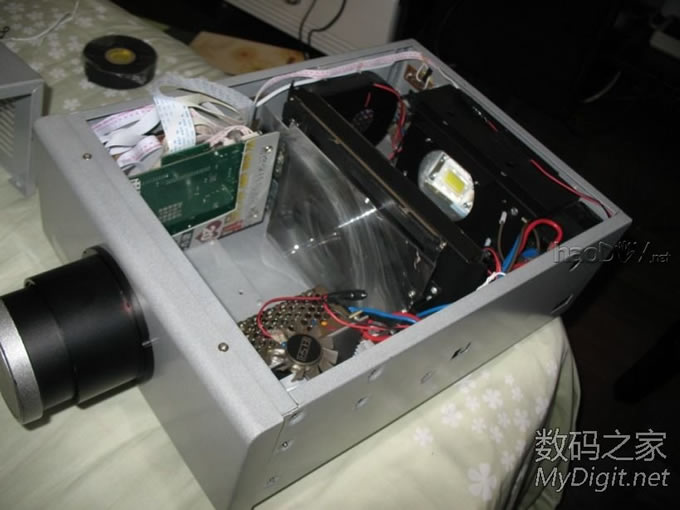

装箱效果
楼下继续……

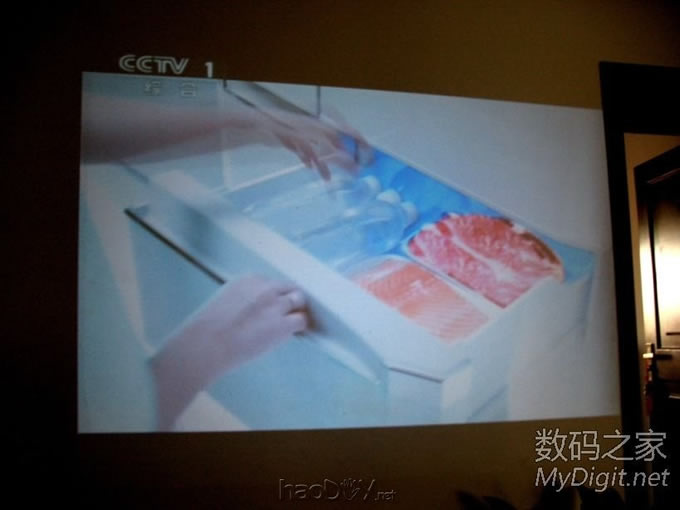

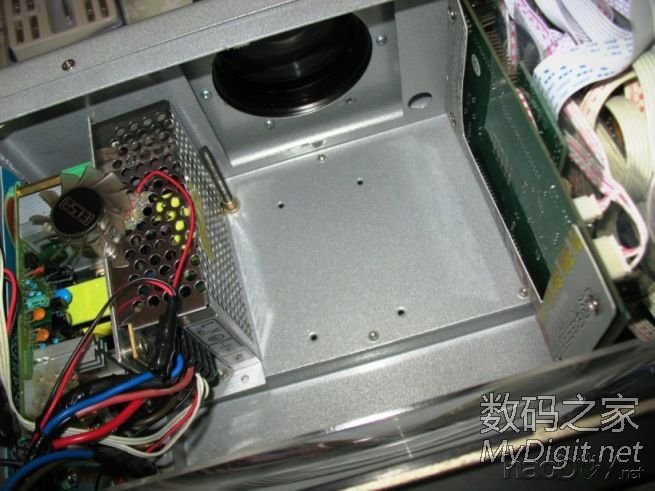

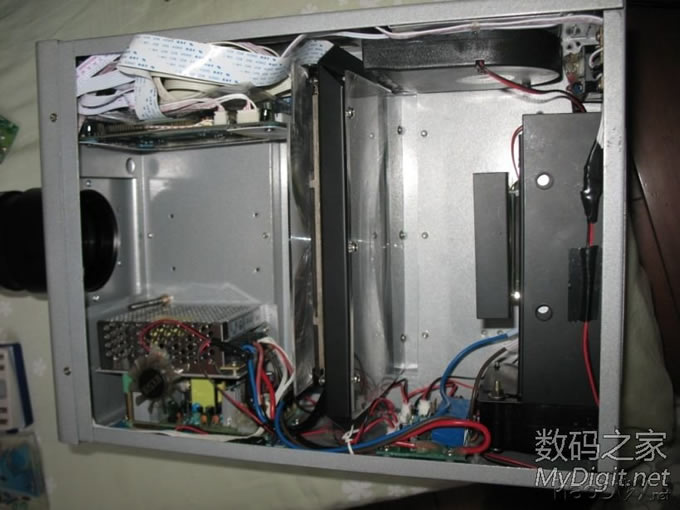

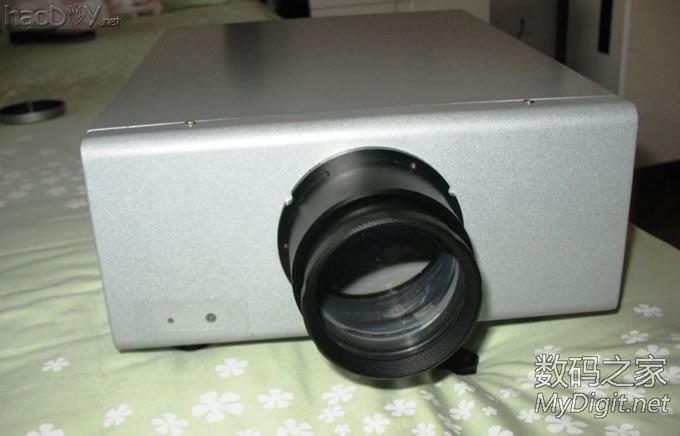

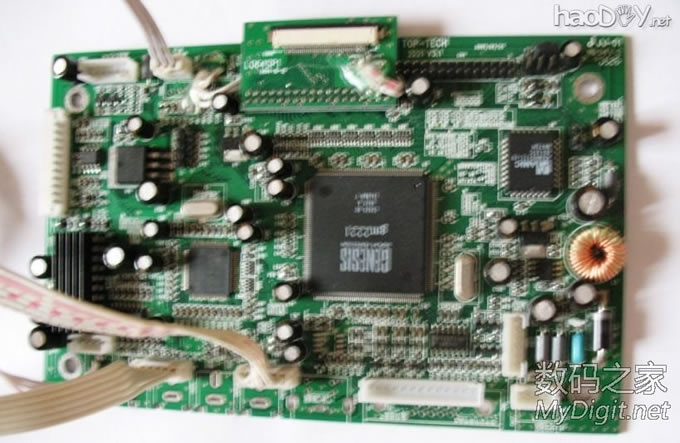

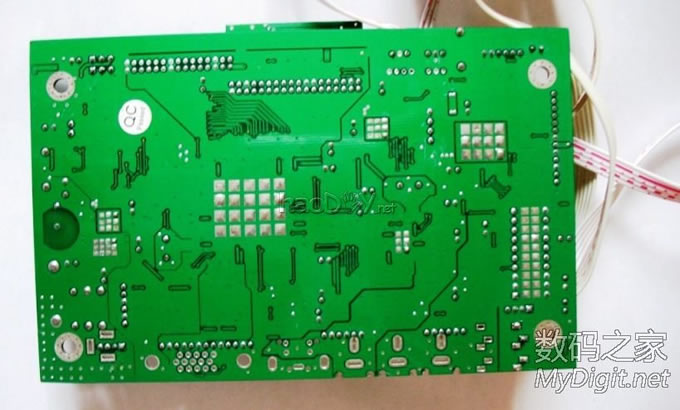

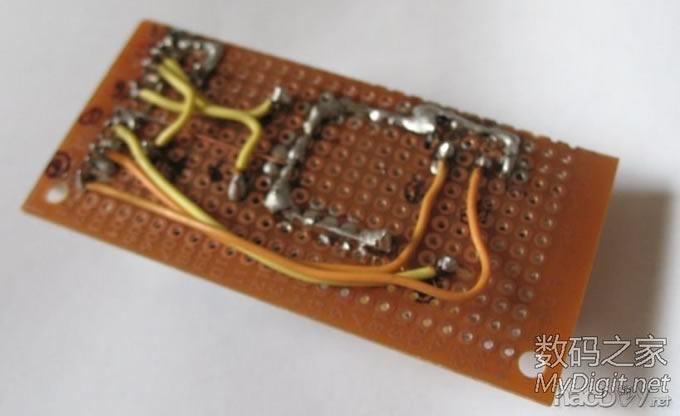

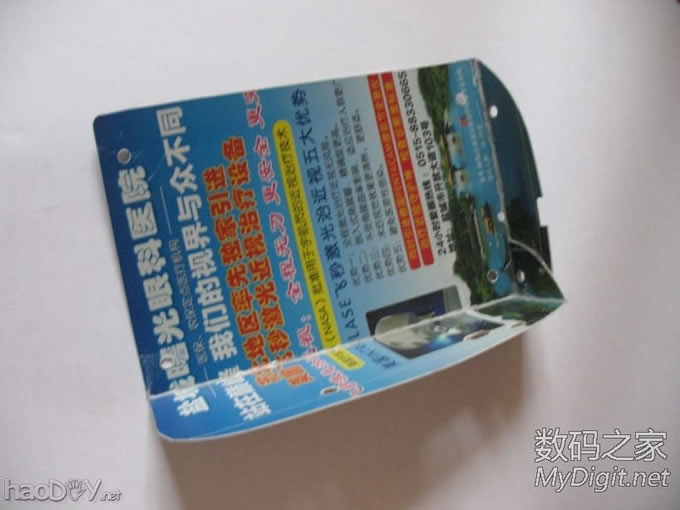

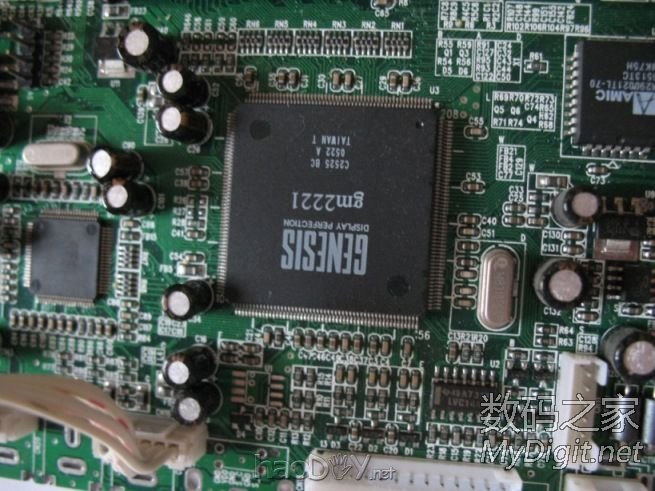

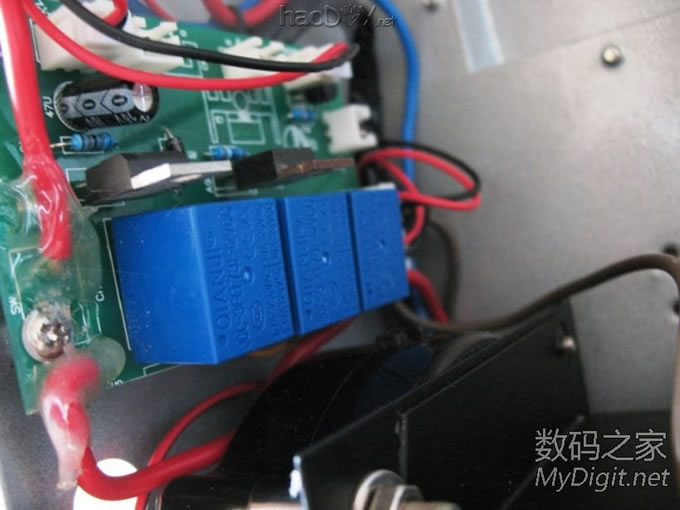

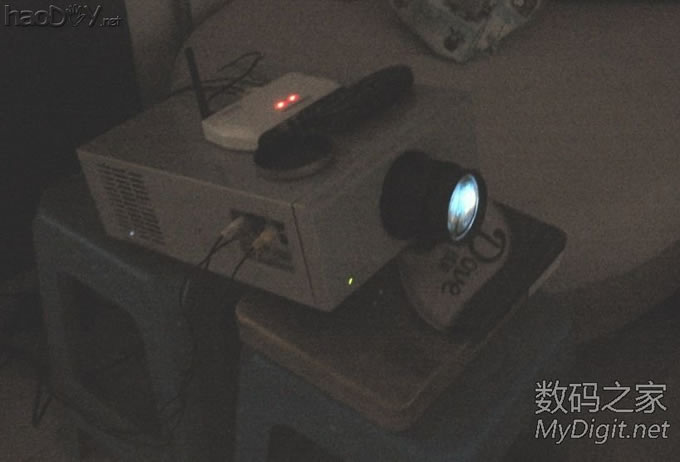

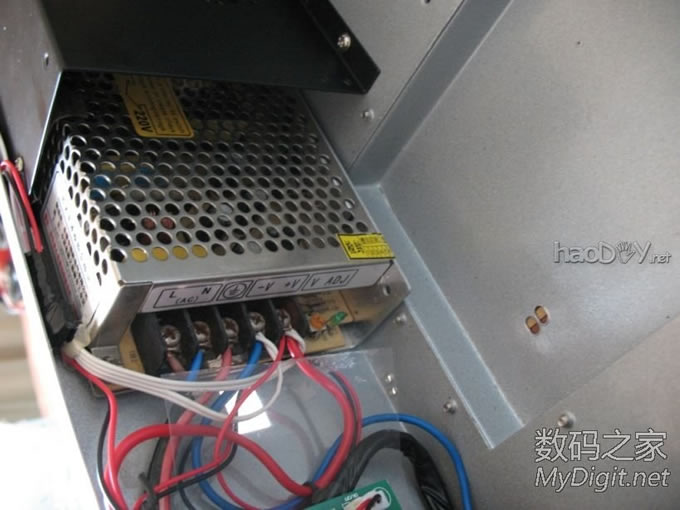

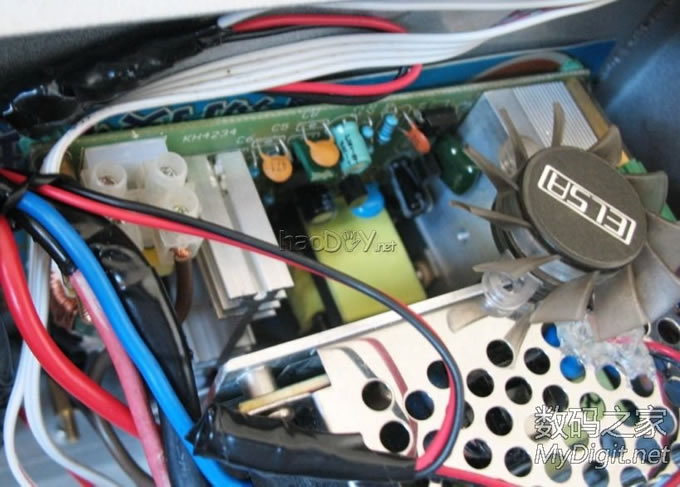

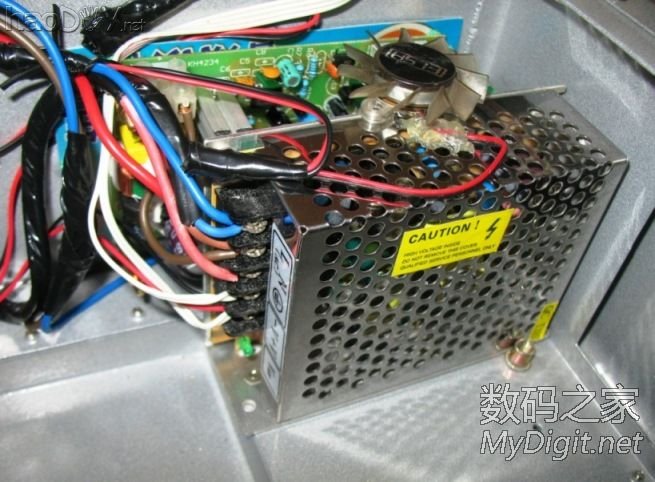

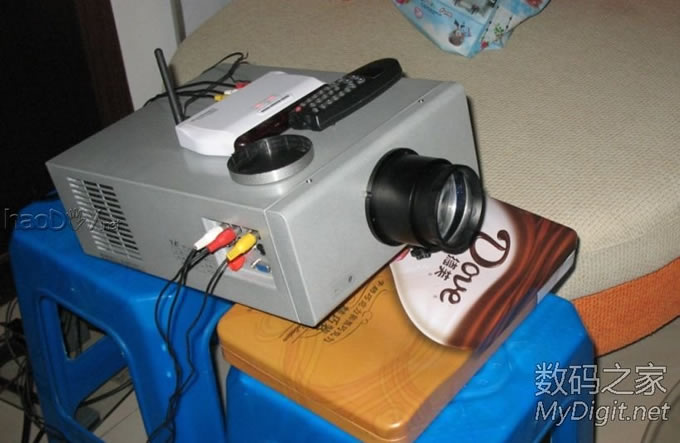

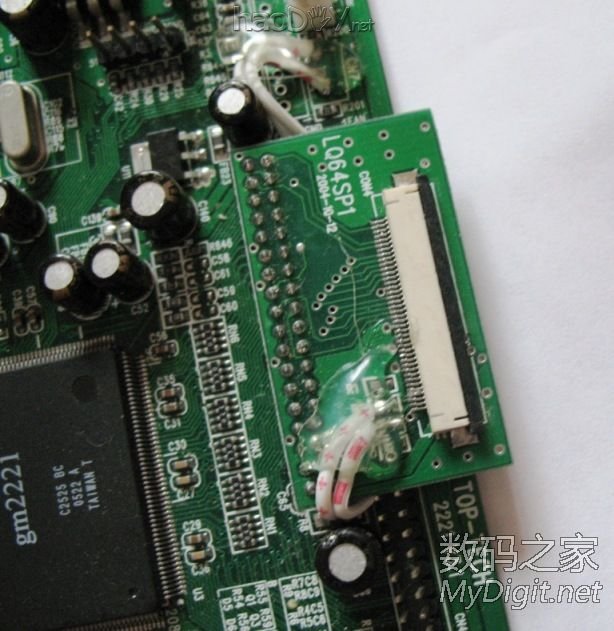

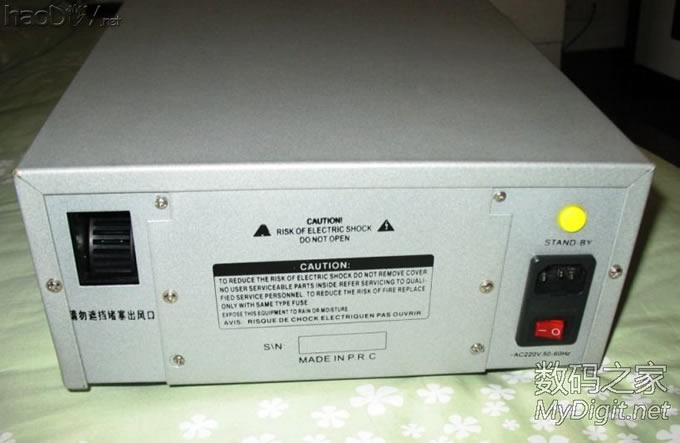

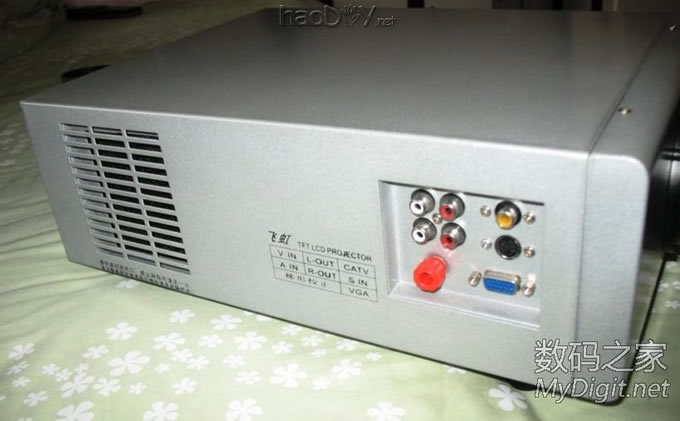

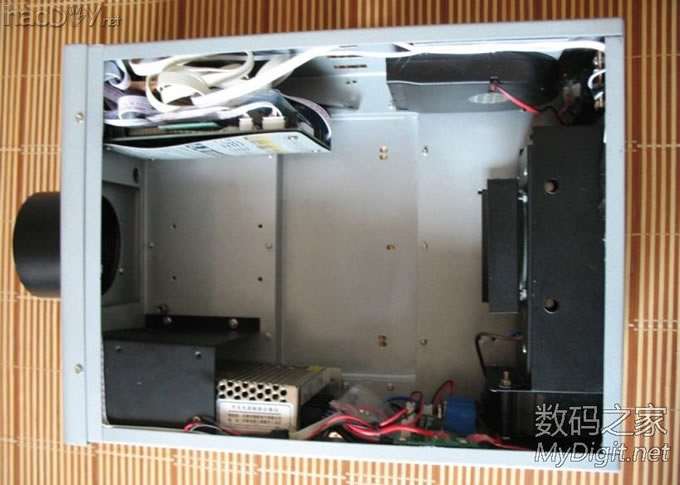

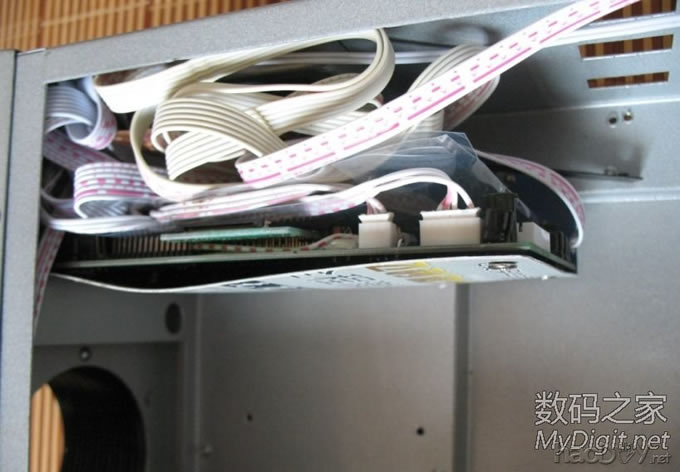

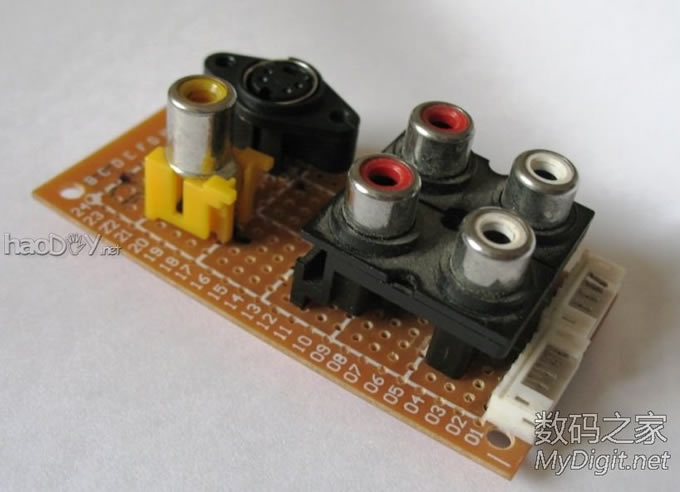

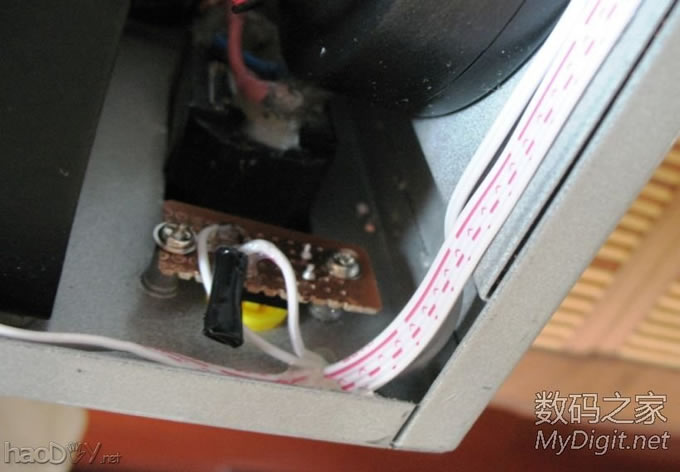

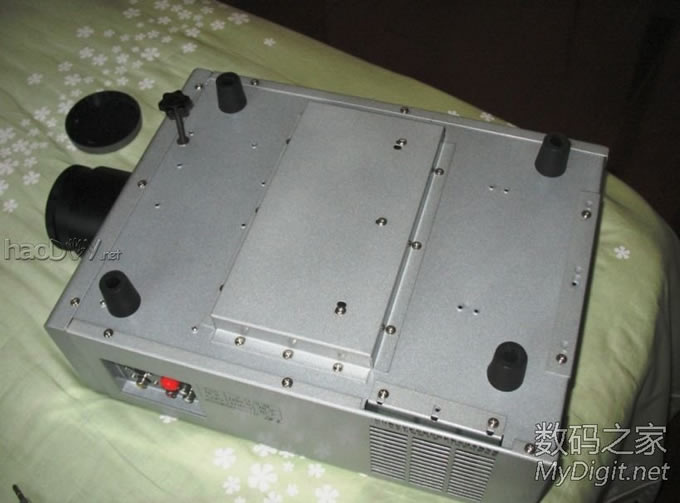

等会儿就上效果图…… 驱动板（照片拍花了，不好意思）   液晶屏排线接口  解码芯片  自制的线路板架子（用人家在大街上送的广告扇子做的）   接线只好挤在这里，可能有隐患，没办法，以后再考虑  自制的接口板，用洞泂板做的   这是控件板  网购的60W电源  这个是待机开关  楼下再继续…… 其实当时已可以投影出图像，但没来得及拍照，投影机的电源就坏掉了。 由于一开始买的LED功率只有45W，所以索性再跨一步，又网购了100W的套件，对投影机的电源和光源进行了升级。 外面的是12V电源，是给驱动板和风扇供电的，里面的是100W开关电源，用来驱动LED，上面的小风扇是显卡上拆下来的，用热溶胶沾在上面对LED电源板进行散热。LED电源因为是祼板，放在里面既是为了安全，也为了防止对驱动板电路的电磁干扰，只是不利于散热。但放在外面不好固定，对光路也有影响。    俯视图  自制驱动板支架被我剪开了一块，做成露背装的样式，就是为了便于驱动板的散热  装机后的效果图（多角度）  这个机箱自己做不来，用的是人家的成品，所以上面有LOGO，这可不是做广告。    试机（开闪光灯时照的）  不开闪光灯照的  照相效果不太好，实际效果挺好的。    (责任编辑：admin) |
