自制一个高清投影仪

时间:2017-07-05 04:09来源:本站 作者:haodiy 点击:
中考完以后做的,现在发出来给大家分享一下子先上视频吧http://v.youku.com/v_show/id_XNzQ5NTQ5MTUy.html然后来介绍一下投影仪:LCD是Liquid Cristal Display

中考完以后做的,现在发出来给大家分享一下子

先上视频吧





然后来介绍一下投影仪:LCD是Liquid Cristal Display 的英文缩写。

LCD投影机分为液晶板和液晶光阀两种。液晶是介于液体和固体之间的物质,本身不发光,工作性质受温度影响很大,其工作温度为-55oC~+77oC。投影机利用液晶的光电效应,即液晶分子的排列在电场作用下发生变化,影响其液晶单元的透光率或反射率,从机时影响它的光学性质,产生具有不同灰度层次及颜色的图像。

来介绍一下制作的原件:



自制一个高清投影仪

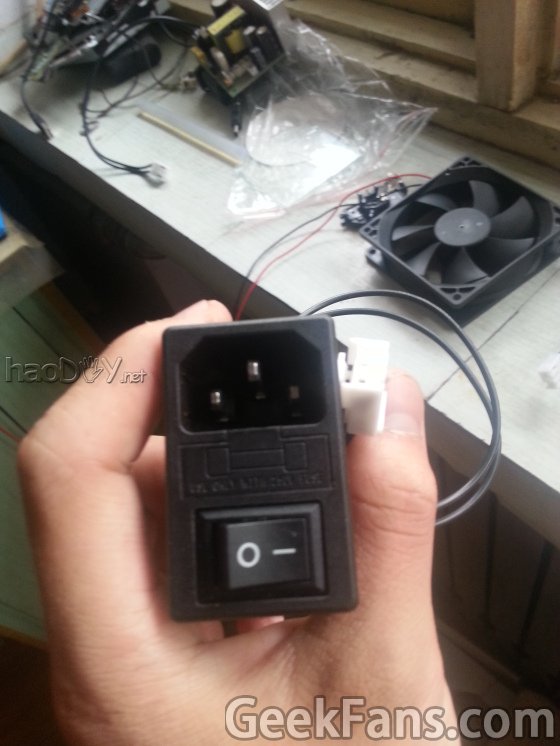

电源接口,这个是带开关和保险的,非常好用



自制一个高清投影仪



然后是解码板的电源(解码板:把输入的信号解码后显示到液晶屏上)



自制一个高清投影仪

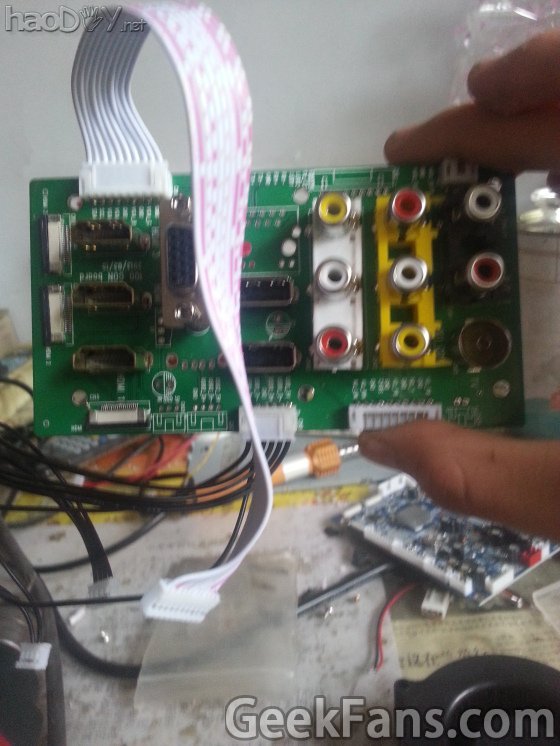

接线板,可以用USB,VGA,HDMI,AV信号源,最左边的是2个立体声输出



自制一个高清投影仪

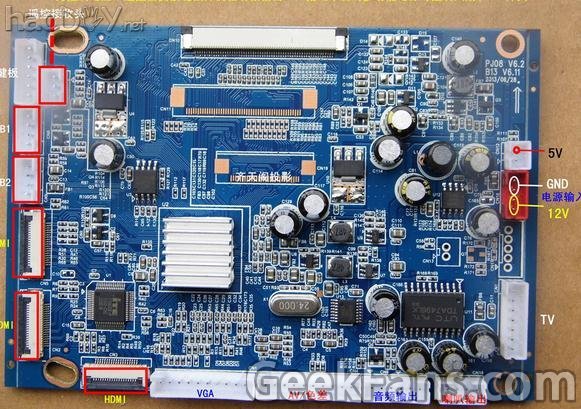

这个就是解码板了,上面对应的就是连接到接线板上的



自制一个高清投影仪





自制一个高清投影仪

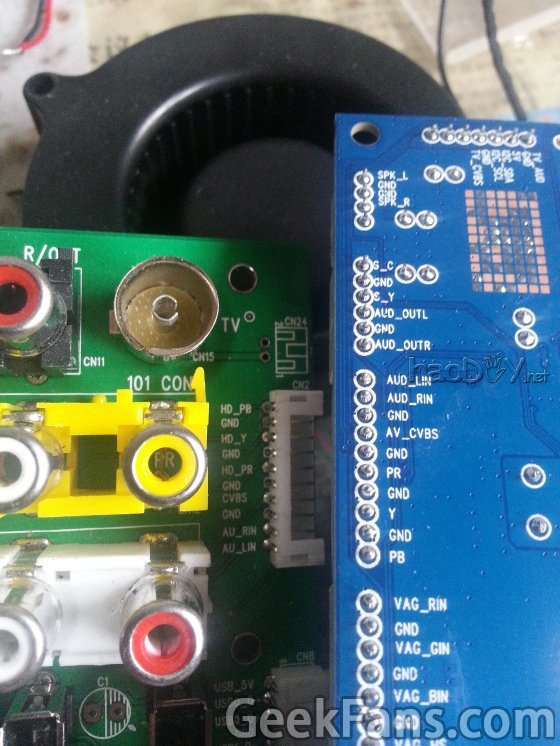

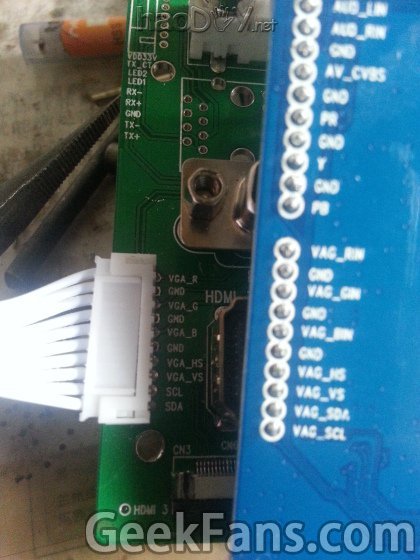

看,接的时候要对应上



自制一个高清投影仪

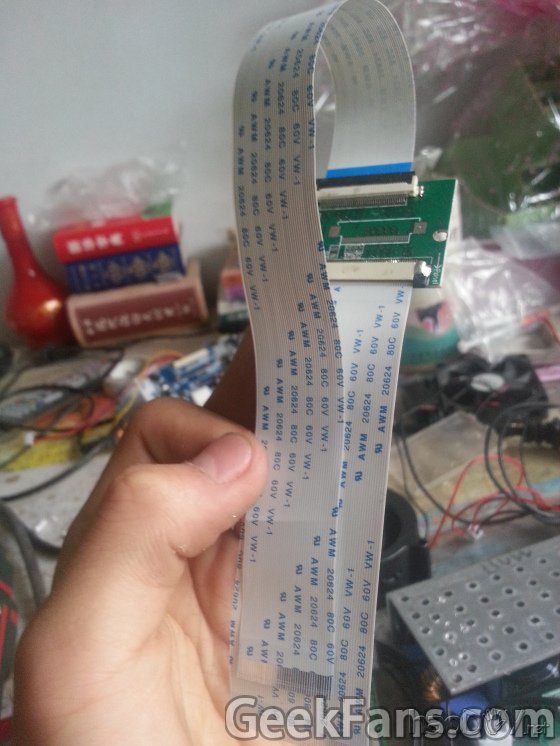

连接液晶屏的排线和延长线



自制一个高清投影仪

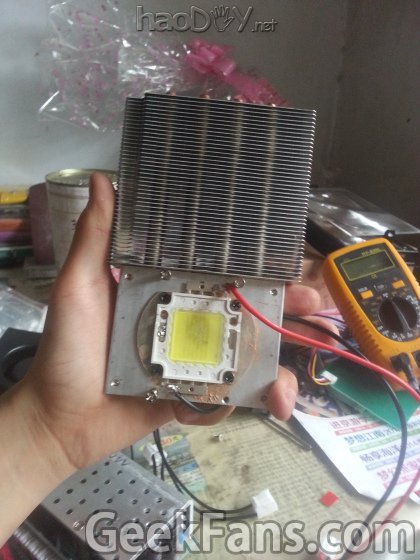

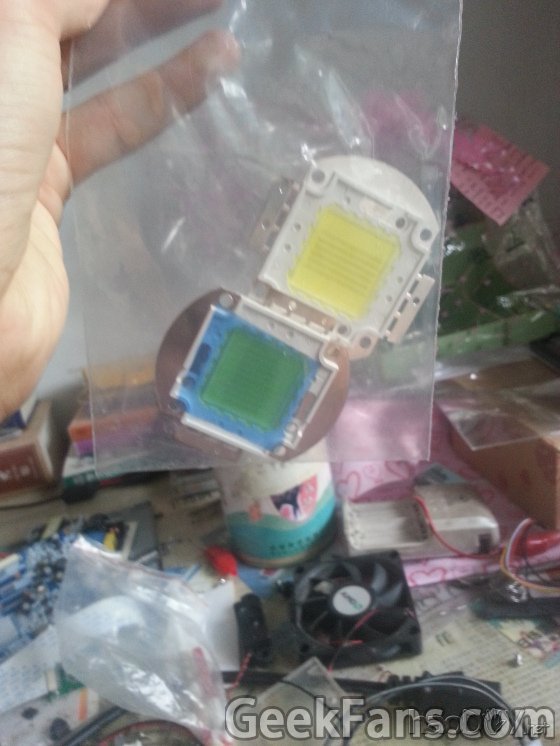

这个是LED灯,CREE的,150w,36v,13000流明



自制一个高清投影仪

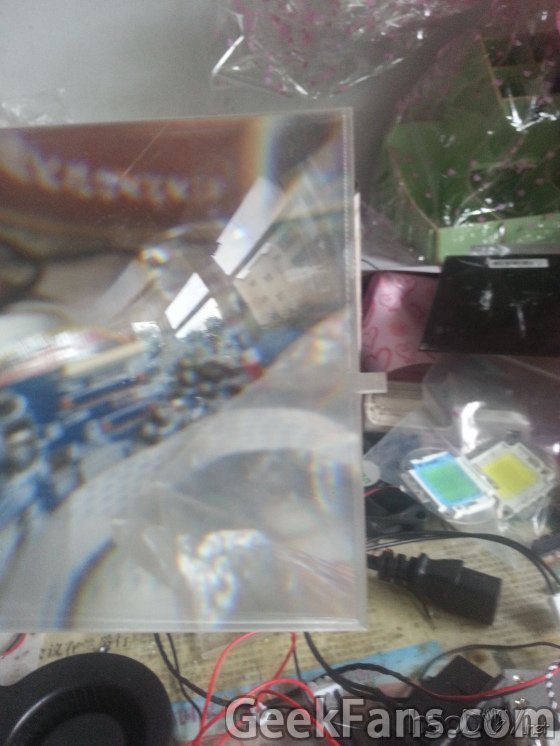

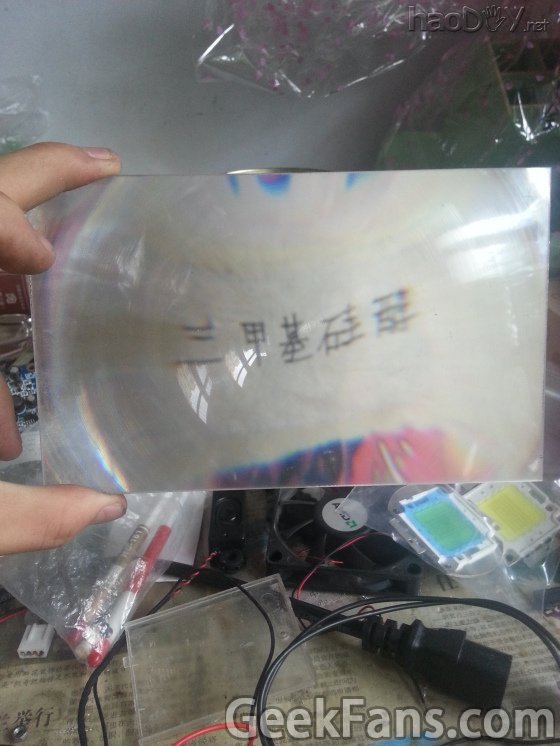

这个是菲镜,菲尼尔透镜,也就是平面放大镜



自制一个高清投影仪

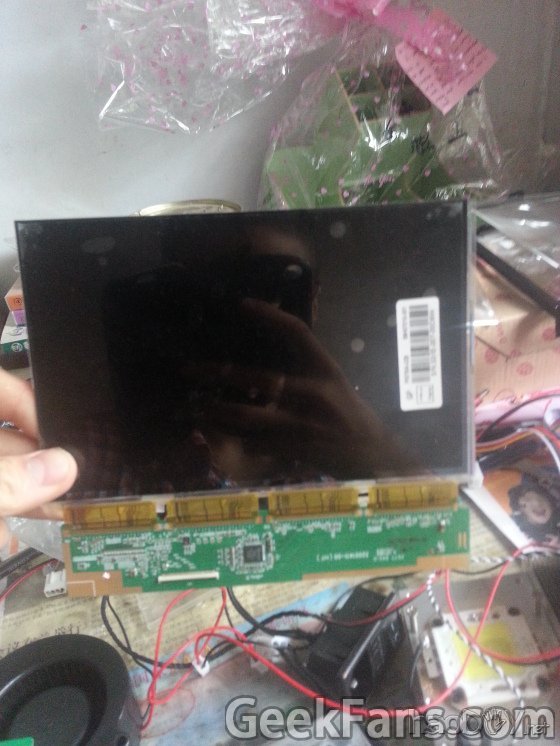

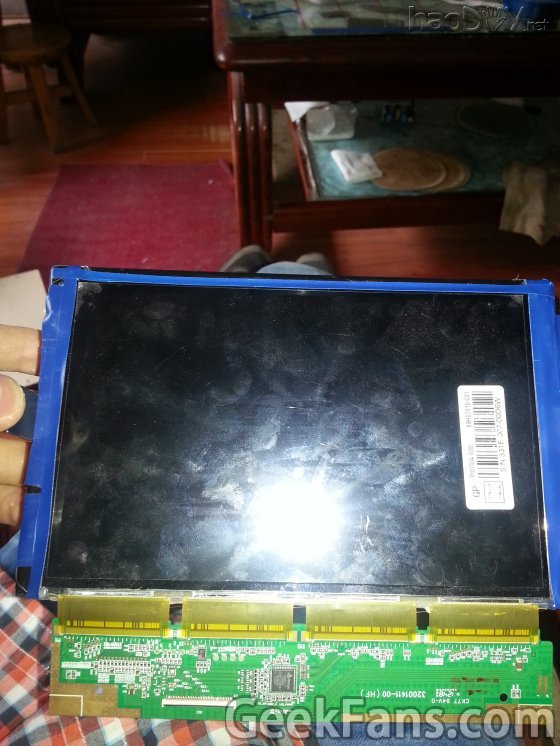

这个就是拆了背光的液晶屏(ips),7寸屏的,物理分辨率为1280x800的



自制一个高清投影仪

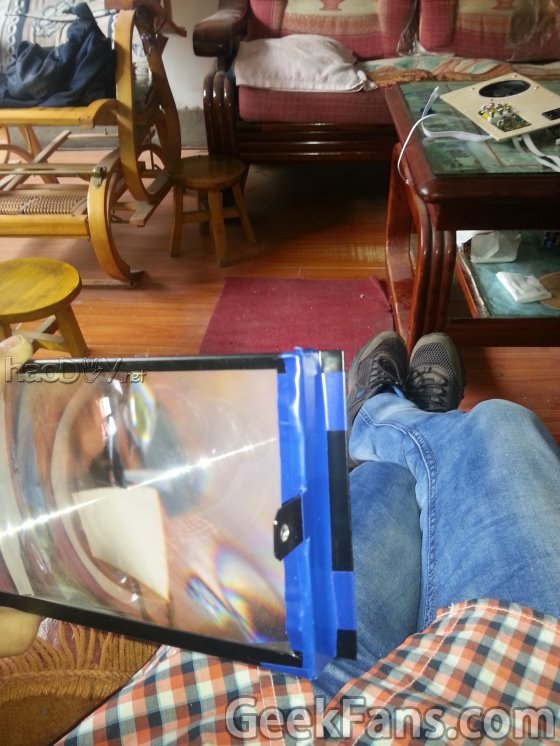

这个是前菲镜,和后菲镜不同是,有个突出的地方



自制一个高清投影仪

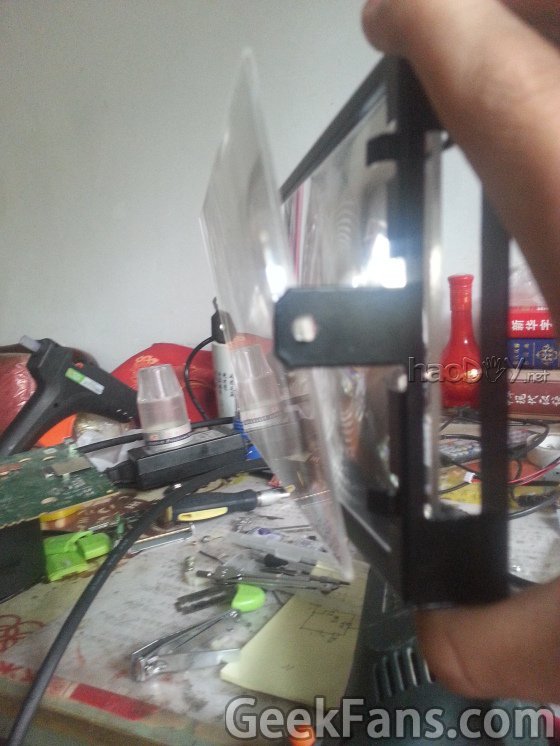

这个是液晶屏及菲镜的支架,前菲镜可以转用来梯形校正的



自制一个高清投影仪

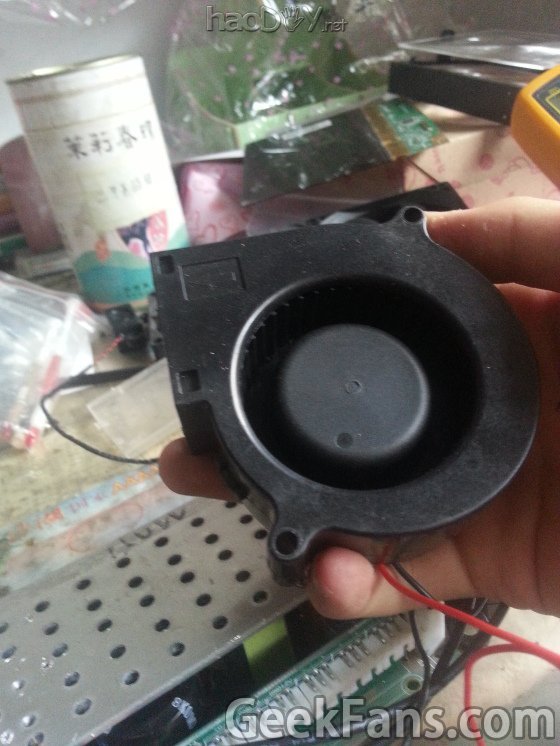

涡轮风扇,用来给液晶屏散热的(LED在工作时会发出很大的热量)



自制一个高清投影仪

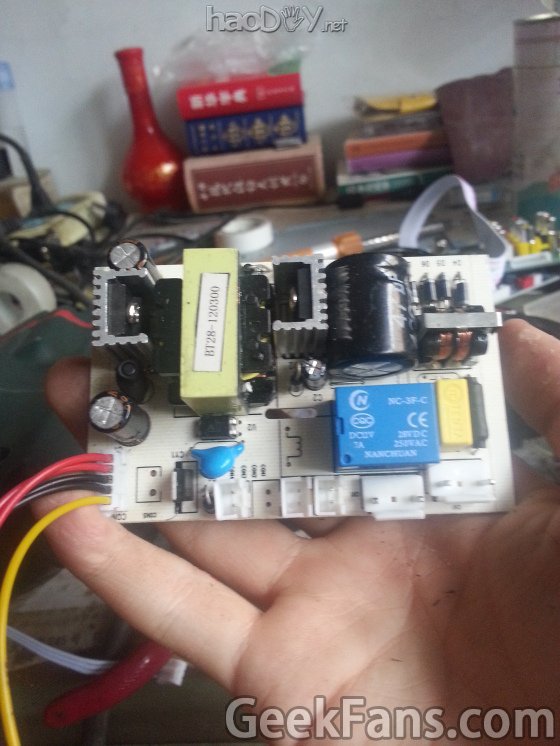

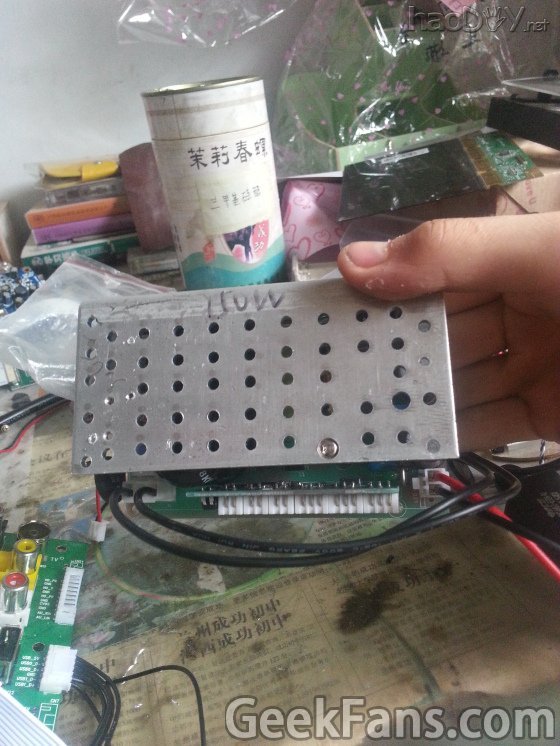

LED灯的电源,150w,36v



自制一个高清投影仪



这个是给LED散热的



自制一个高清投影仪

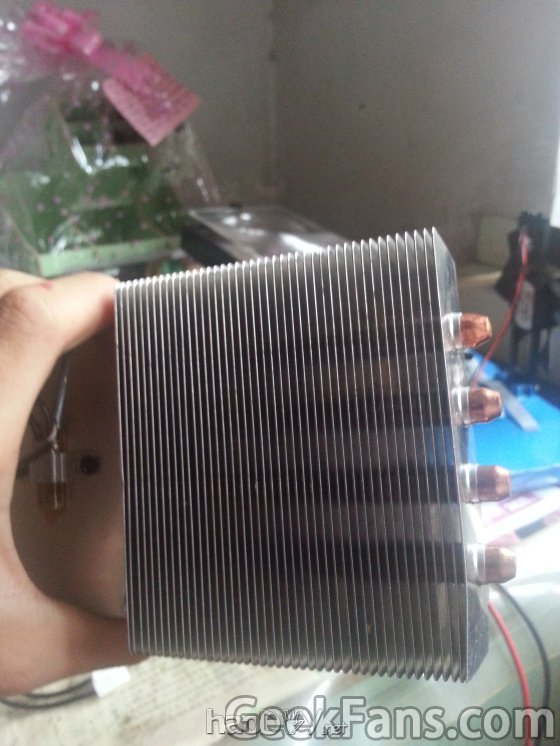

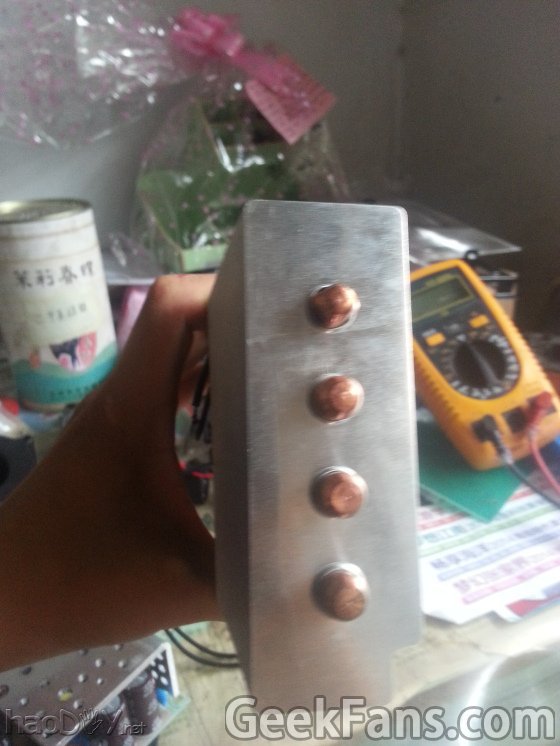

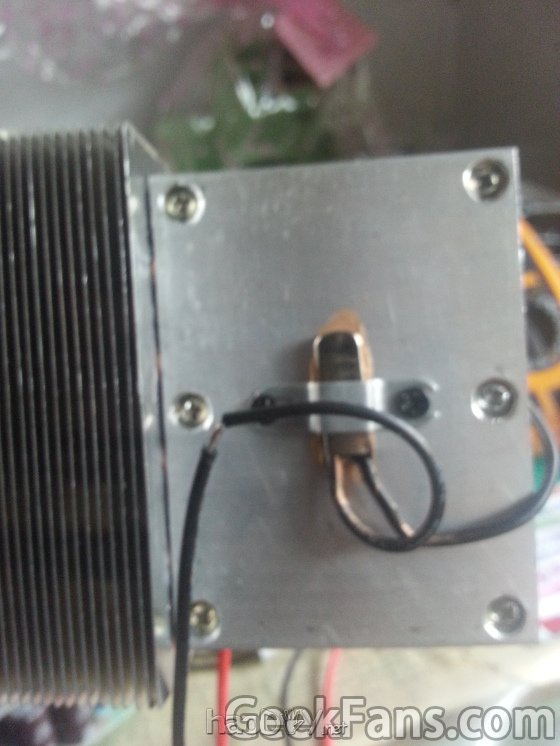

4根热管的散热器,后面有一个温度开关,达到65度自动断电,保护LED



自制一个高清投影仪


自制一个高清投影仪



这个就是温度开关了,和LED串联,在安的时候抹点导热硅脂









自制一个高清投影仪

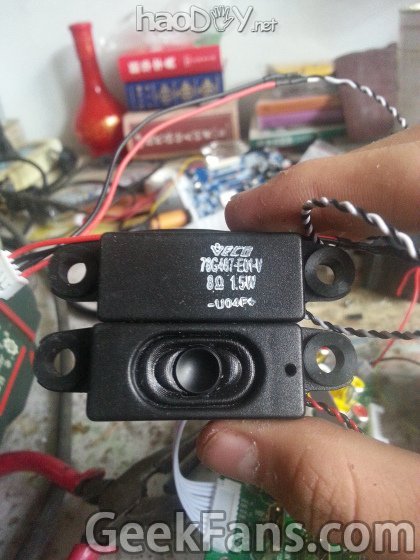

投影仪的内放,虽然小,但是音质不错自制一个高清投影仪



自制一个高清投影仪

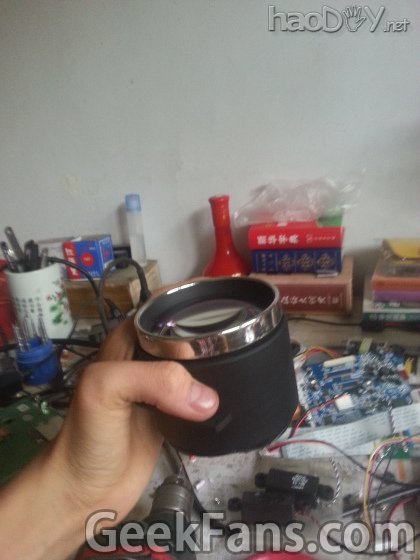

投影仪的镜头,79MM的直径,三片镜头,焦距150MM-210MM





自制一个高清投影仪



自制一个高清投影仪

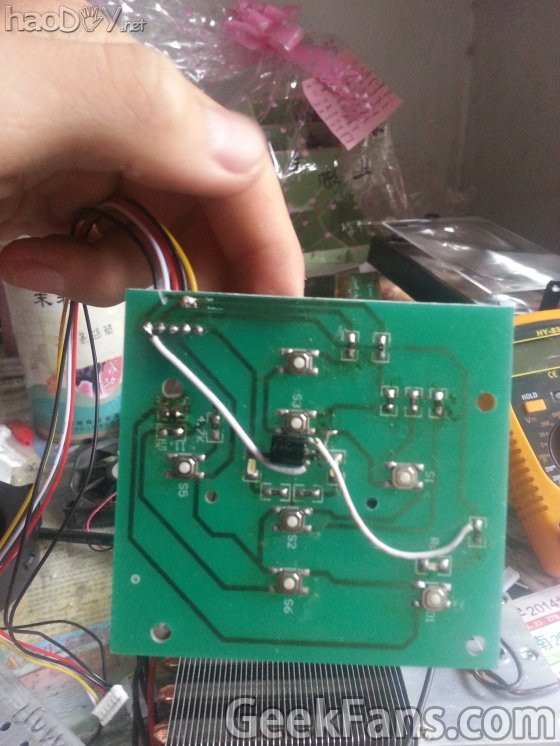

这个是按键板,上面黑的是遥控器接收头



自制一个高清投影仪

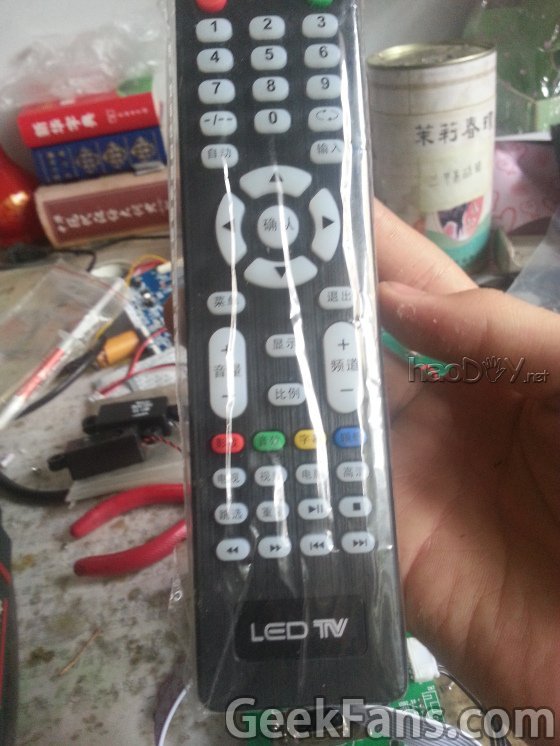

遥控器,不做过多解释了



自制一个高清投影仪

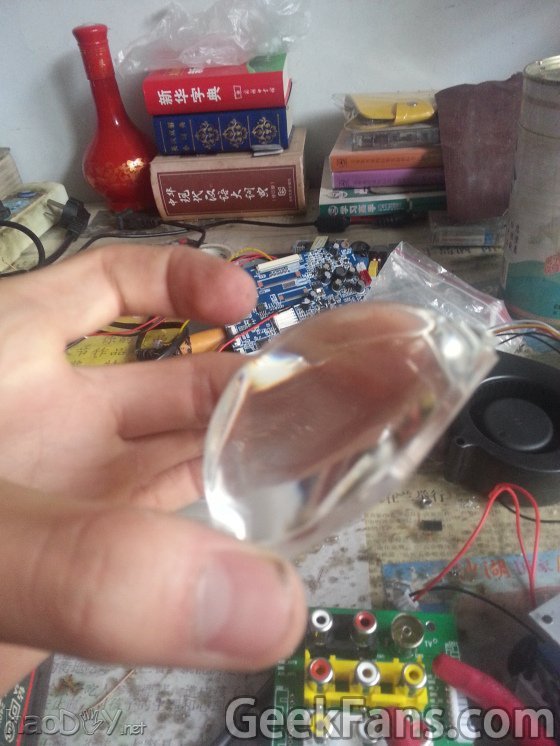

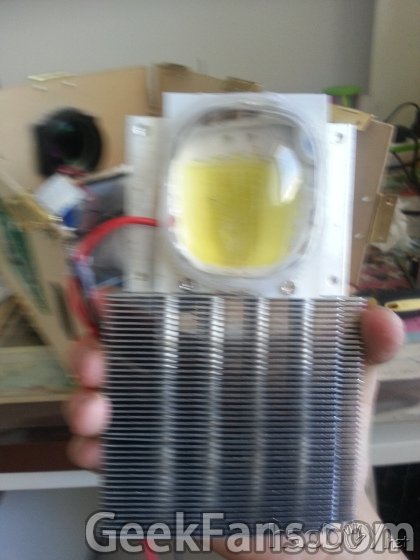

方形聚光镜,可以把LED的散光聚为长方形的,增加光照效率



自制一个高清投影仪

安上聚光镜的样子











自制一个高清投影仪

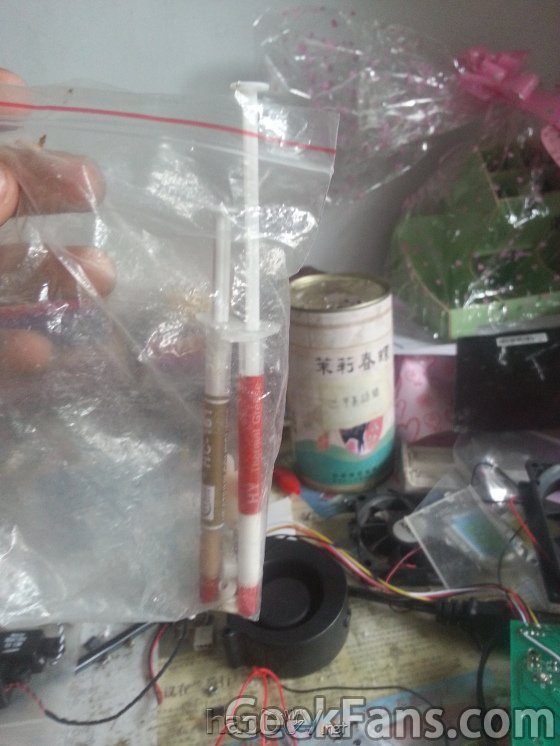

导热硅脂,在安LED的时候抹点

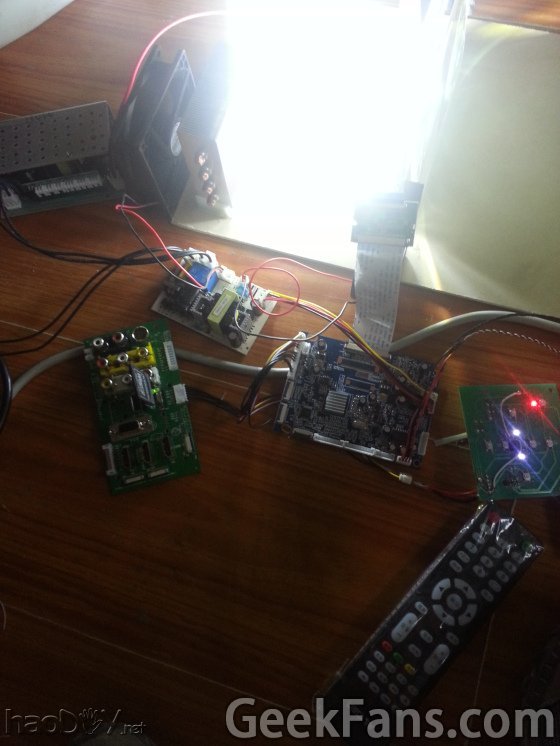

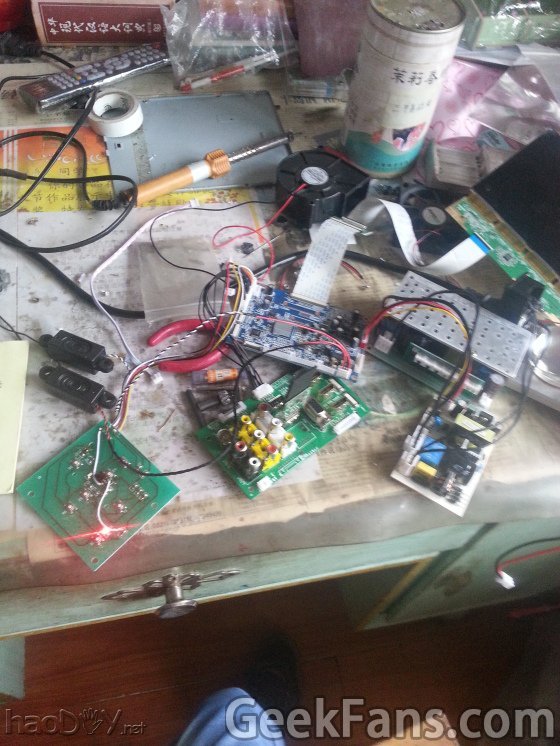

东西介绍完了,现在要测试一下液晶屏,把所有的东西连接起来,试试看



自制一个高清投影仪







自制一个高清投影仪

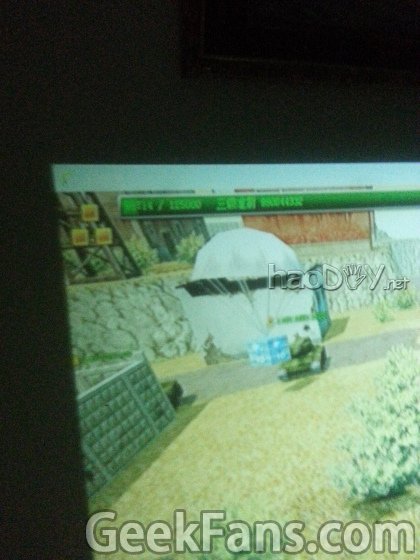

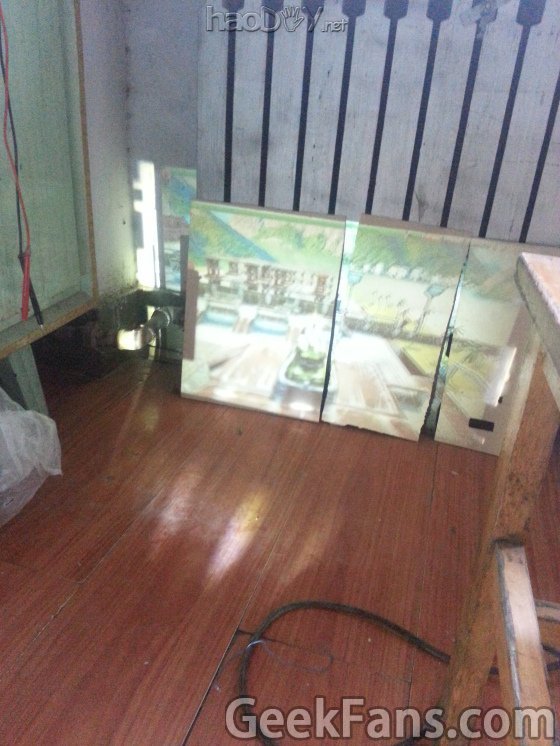

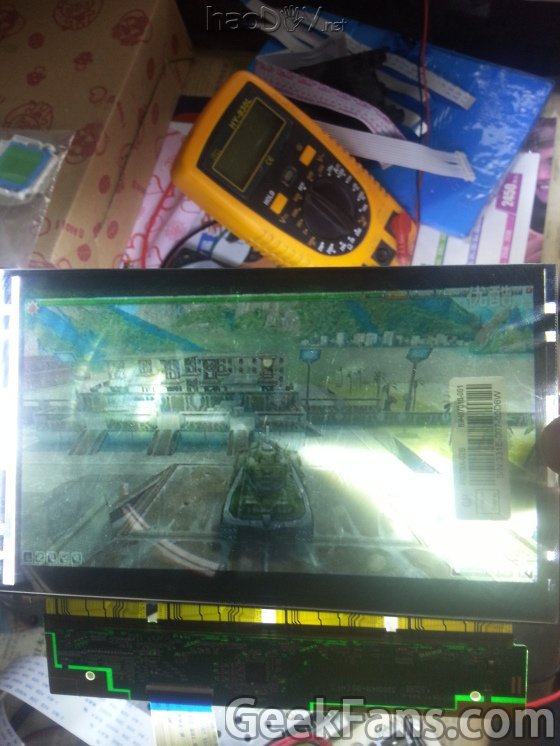

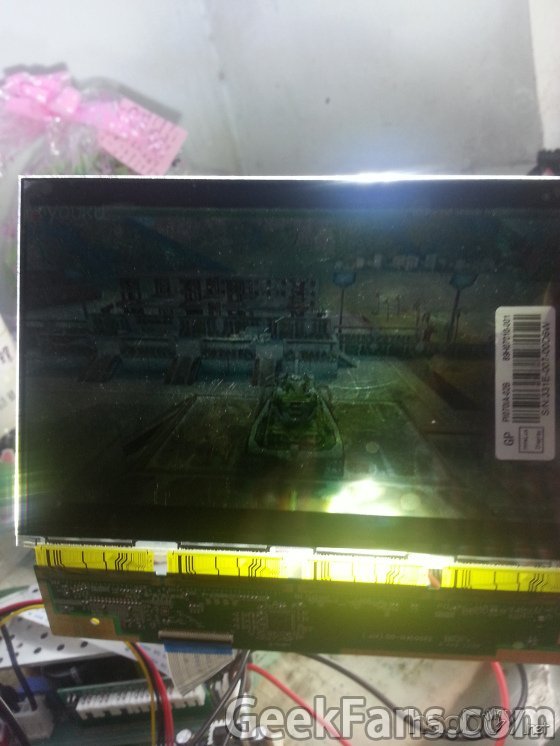

随便试了试,后面用手电照的,因为液晶屏没有背光了



自制一个高清投影仪

好了,现在一切都测试正常,开始做外壳



自制一个高清投影仪

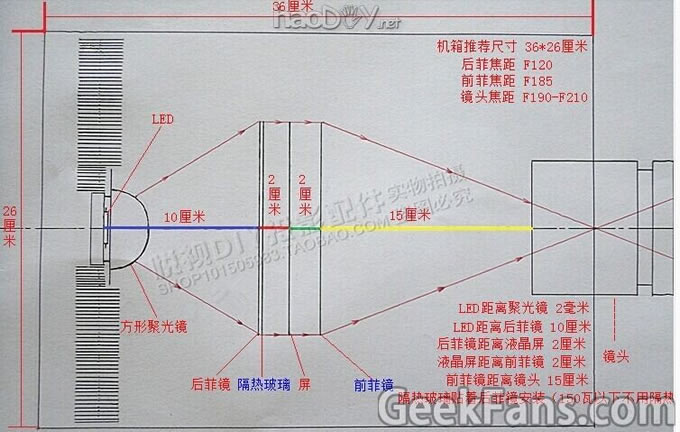

按照这个图做

我用的是木板



自制一个高清投影仪

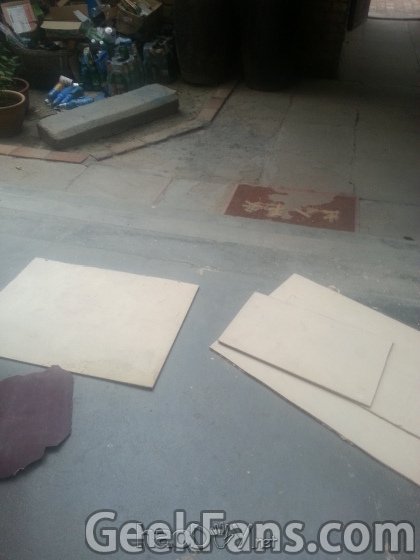

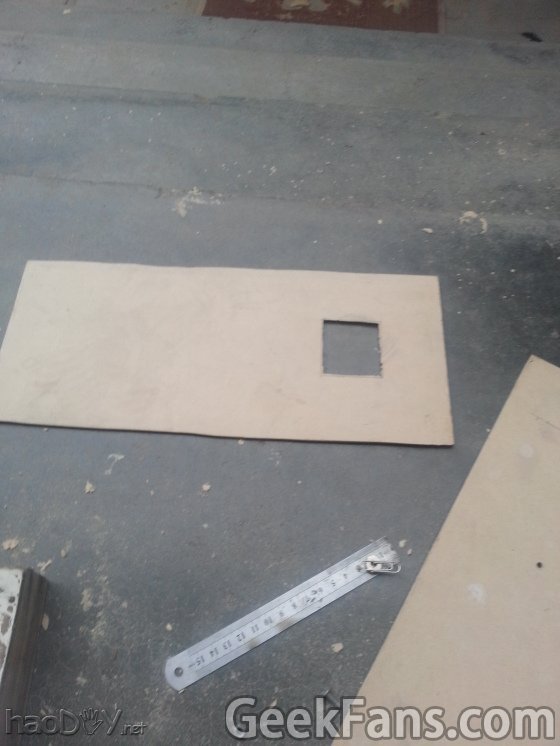

这些是锯好的,六面,因为用的工具不专业,所以锯的不太好自制一个高清投影仪



自制一个高清投影仪

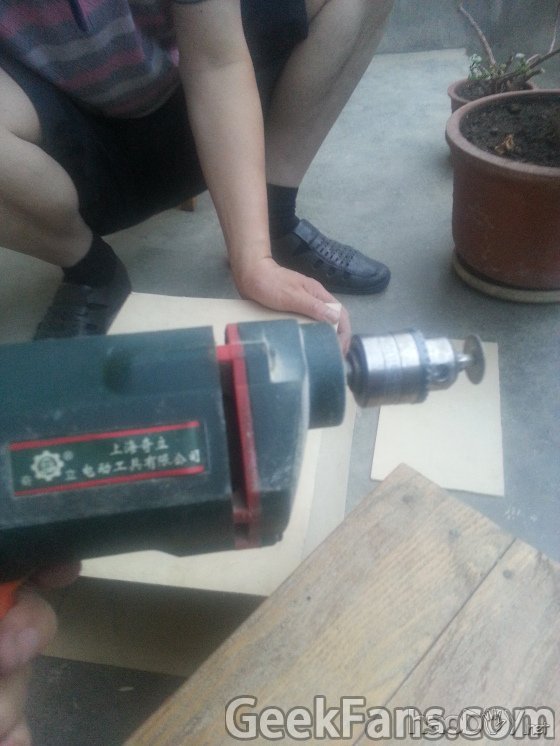

然后就打磨边,我用的电钻加磨片,效果挺好的



自制一个高清投影仪

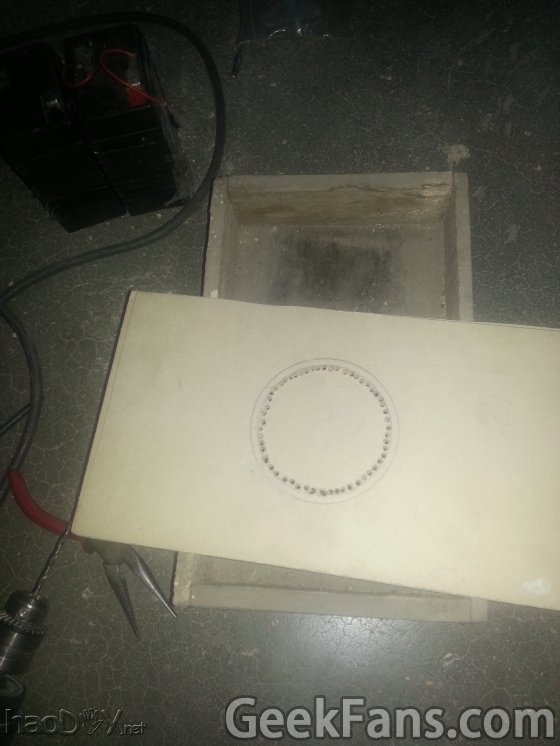

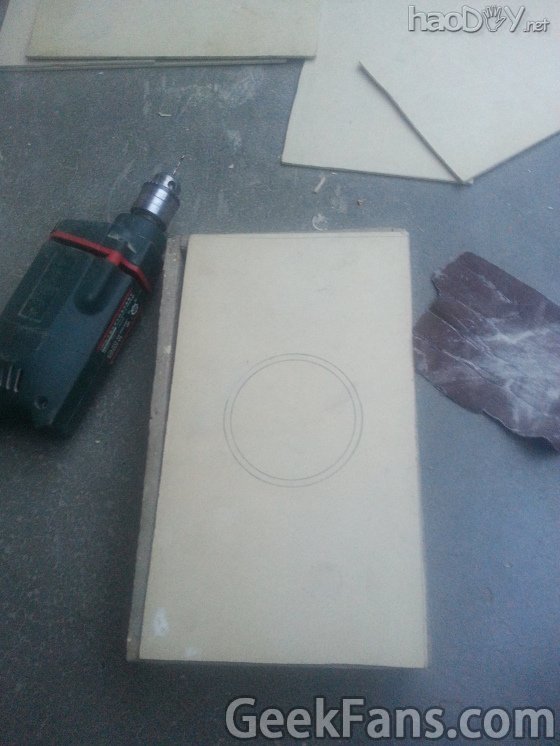

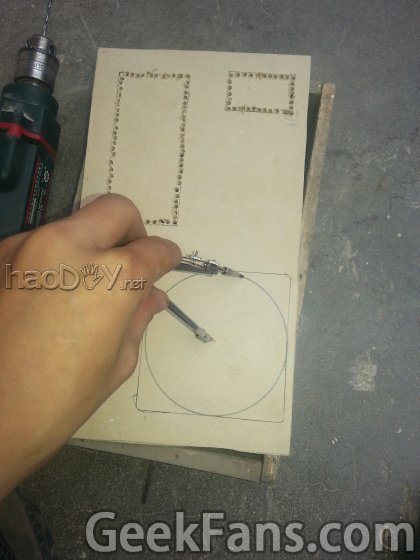

然后做镜头的洞,我用圆规画的



自制一个高清投影仪

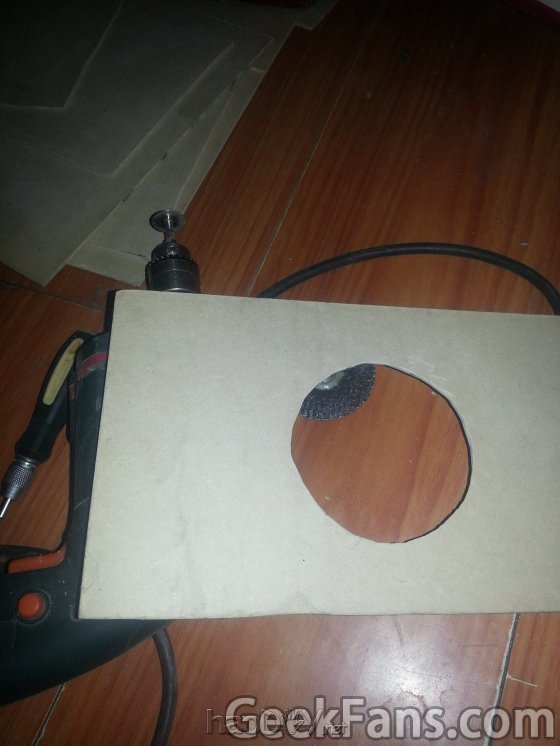

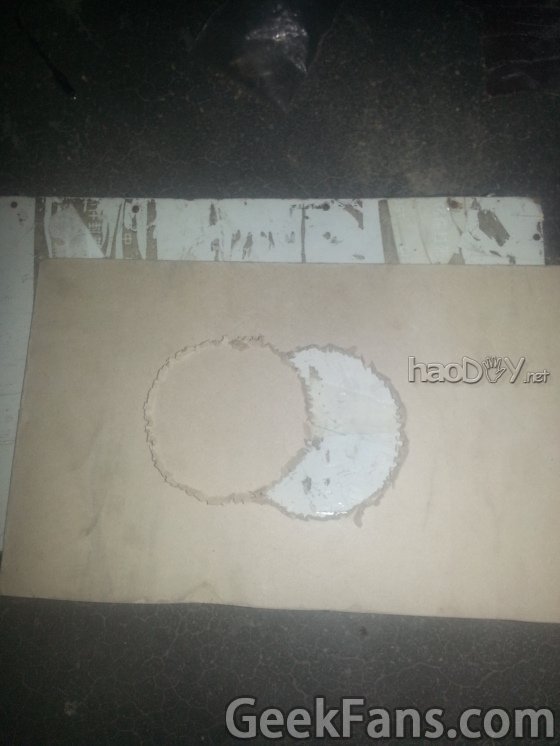

先用钻头钻一圈,然后用磨片切割



自制一个高清投影仪

掉了自制一个高清投影仪



自制一个高清投影仪

用电磨慢慢磨圆,还是手法不好啊自制一个高清投影仪,不过也可以用



自制一个高清投影仪

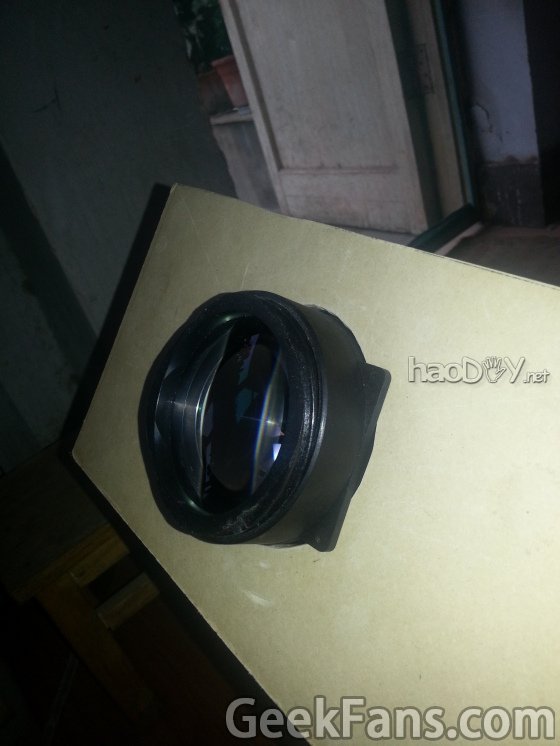

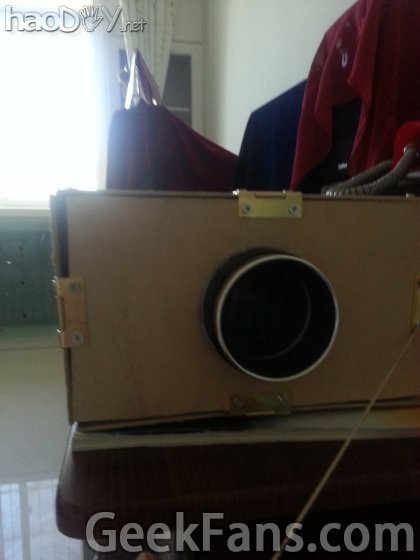

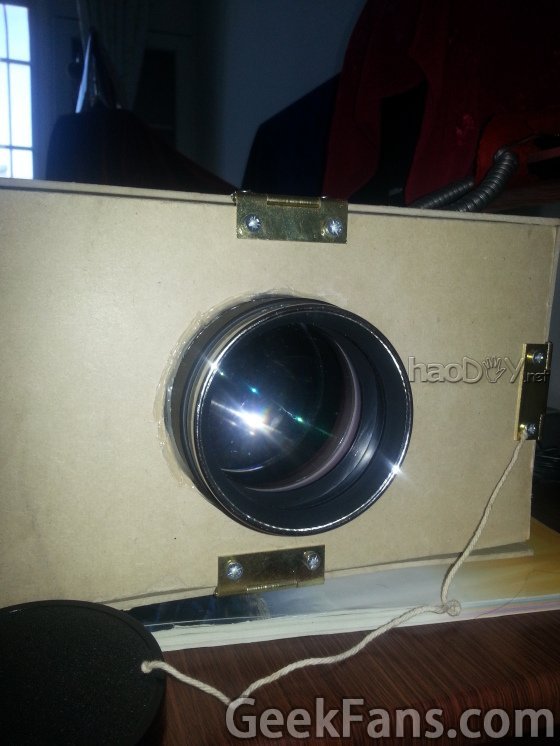

塞进去了自制一个高清投影仪,这个步骤可能最慢,一定要慢慢磨,要不然大了就得重新锯一块板子



自制一个高清投影仪

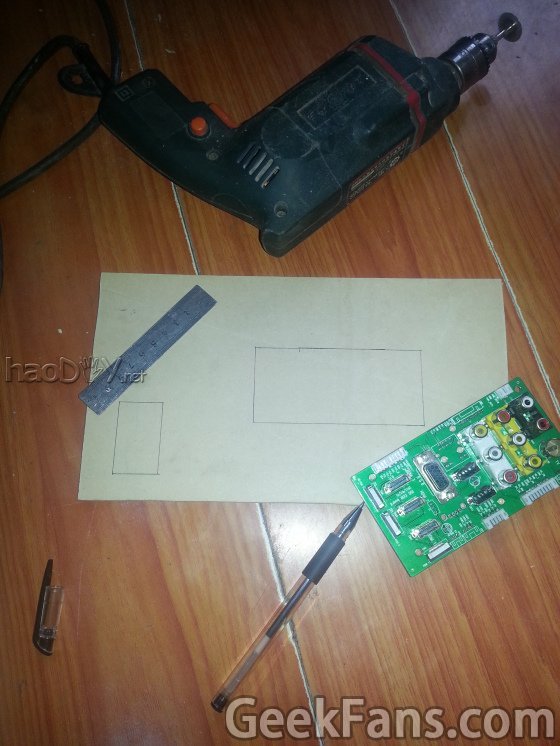

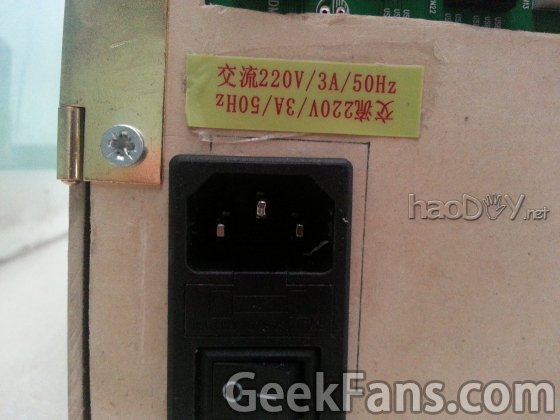

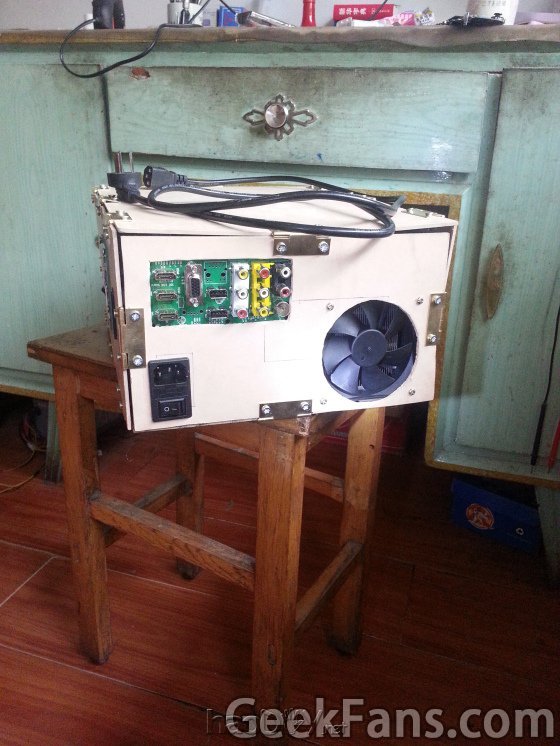

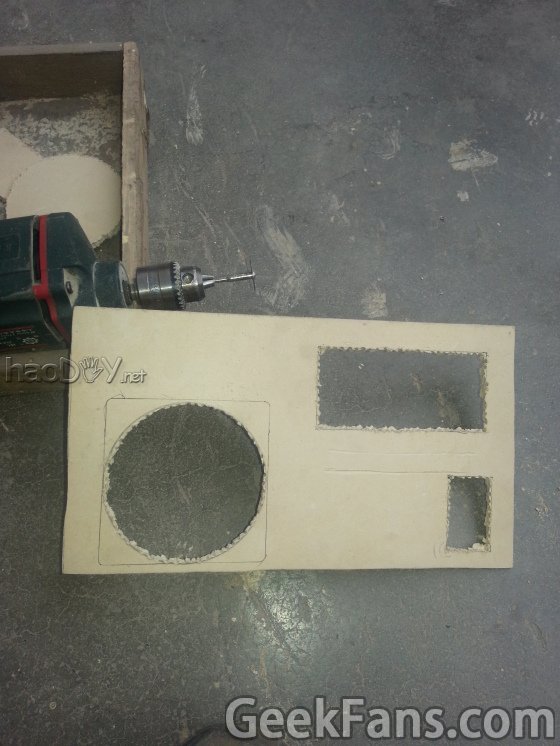

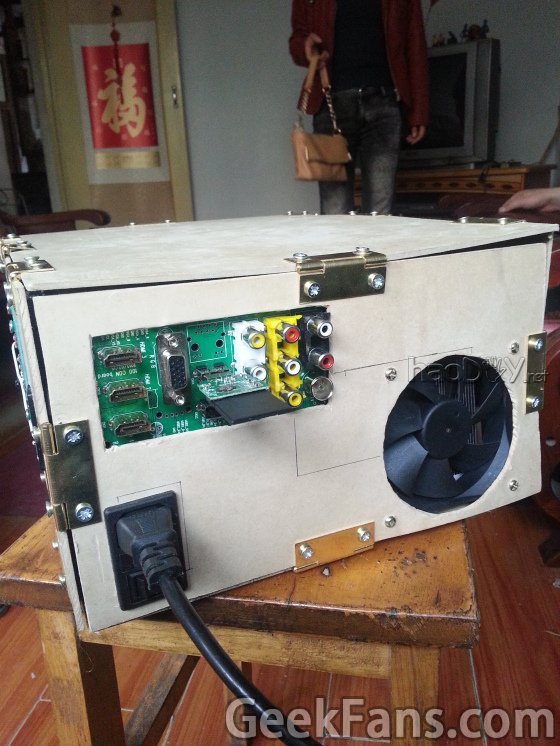

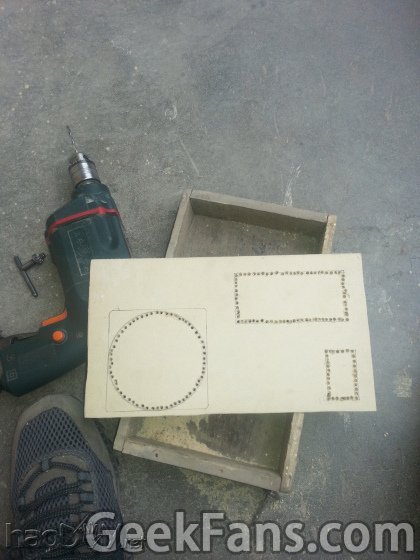

这个是后面的接线板,小的是电源接口,大的是接线板接口(画接线板的时候画小一圈,要不然卡不住)



自制一个高清投影仪

还有散热风扇的洞



自制一个高清投影仪

和前面的步骤一样,先用钻头钻,然后用电磨切自制一个高清投影仪



自制一个高清投影仪

好粗糙唉自制一个高清投影仪,没事,我磨我磨我磨磨磨.........



自制一个高清投影仪

好多啦...............



自制一个高清投影仪

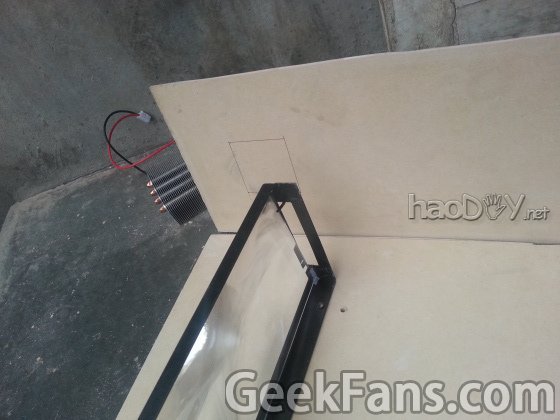

打两个眼,用来固定液晶屏的支架



自制一个高清投影仪

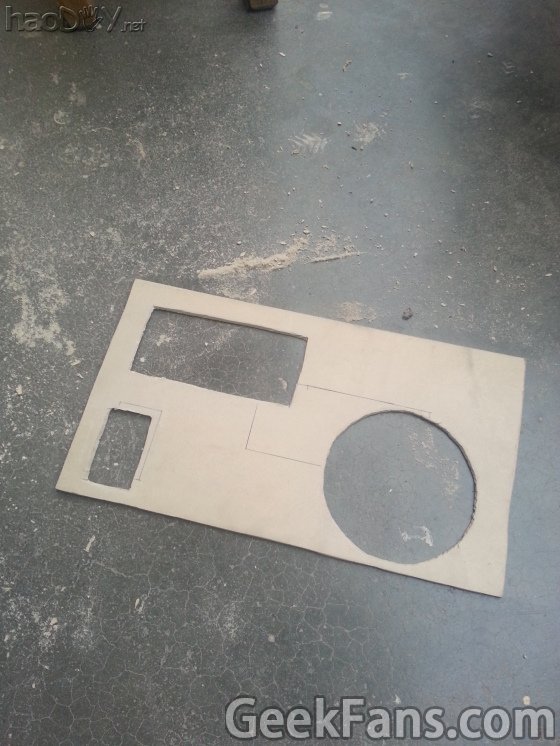

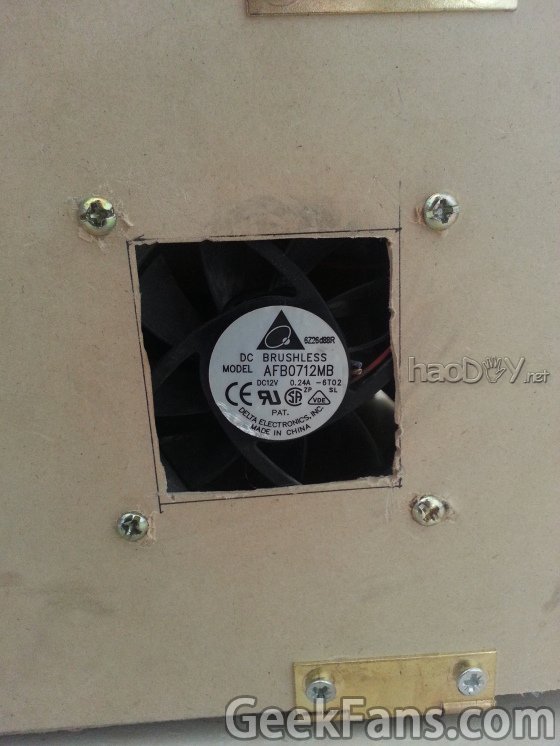

以后的洞和上面的步骤一样,先用钻头,再用电磨,这个是抽风风扇,把吹进去的风吹出来



自制一个高清投影仪

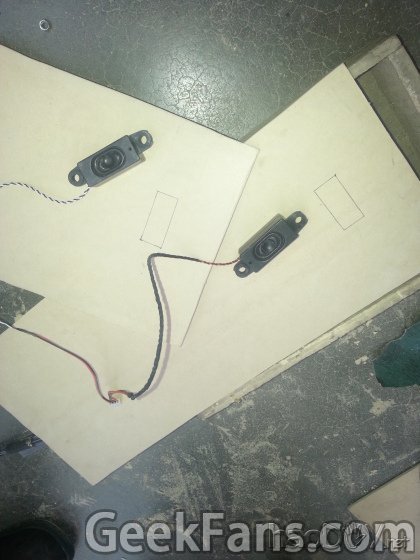

喇叭洞,不解释了自制一个高清投影仪



自制一个高清投影仪

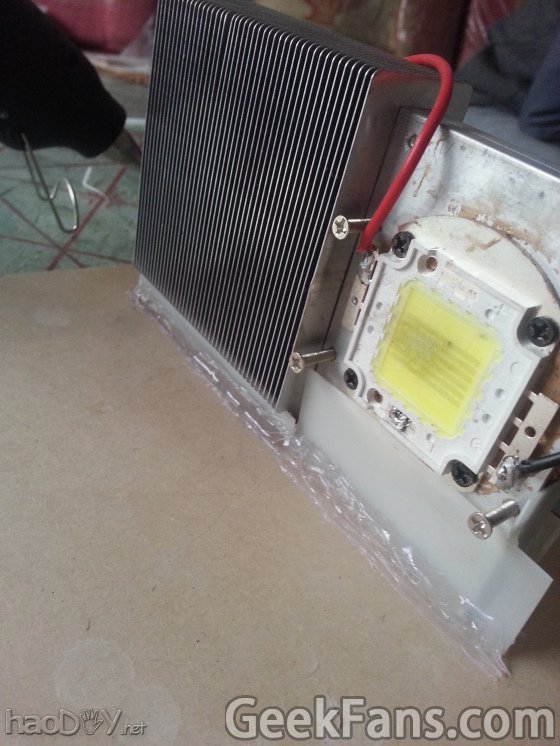

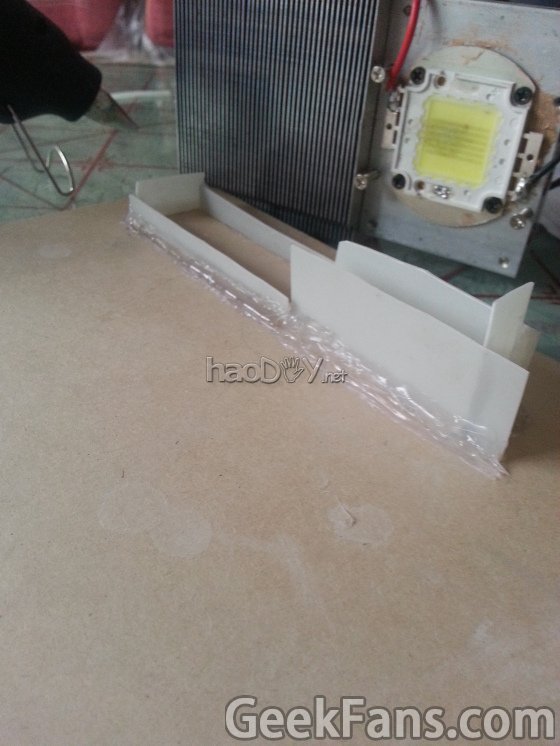

哈哈,这个我觉得最有创意了,散热器的窝自制一个高清投影仪,用的废塑料瓶的皮自制一个高清投影仪



自制一个高清投影仪

刚刚好



自制一个高清投影仪

然后就测试一下(各个板子的连接都是插销,可以拆卸,方便安装自制一个高清投影仪



自制一个高清投影仪

还不错,只不过镜头没调好,有点模糊



自制一个高清投影仪

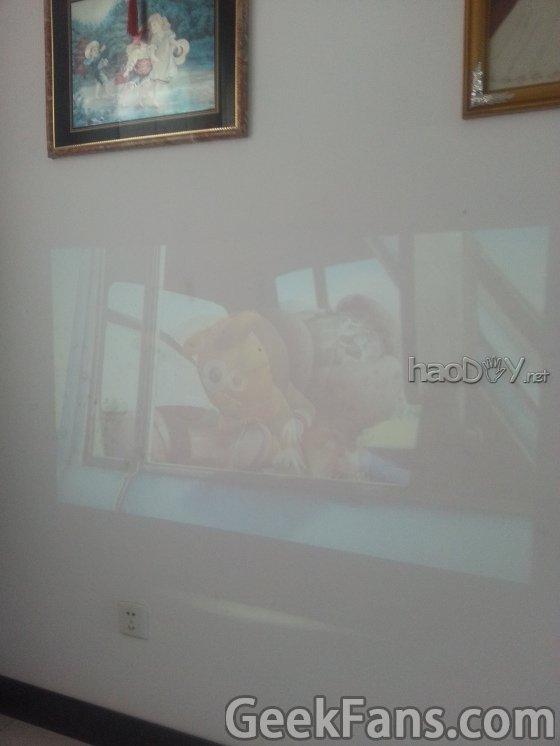

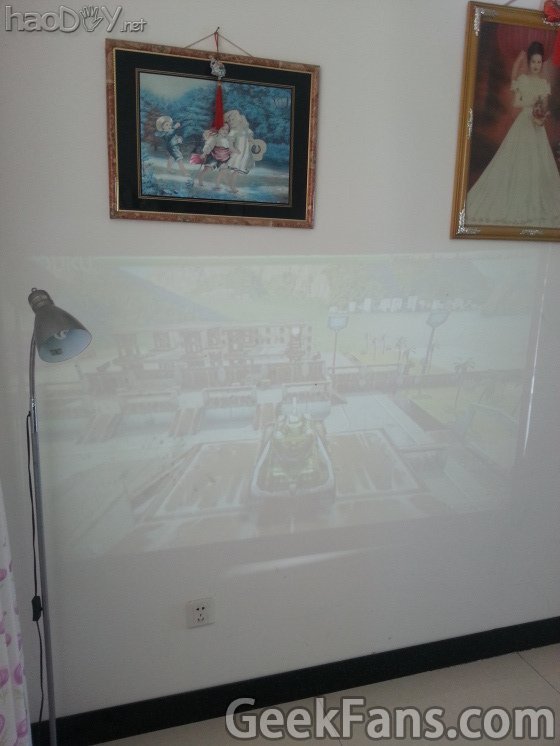

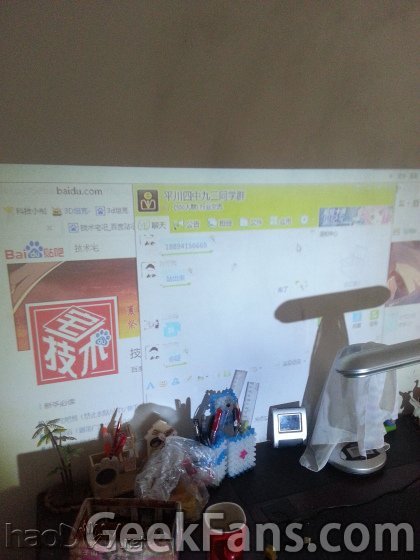

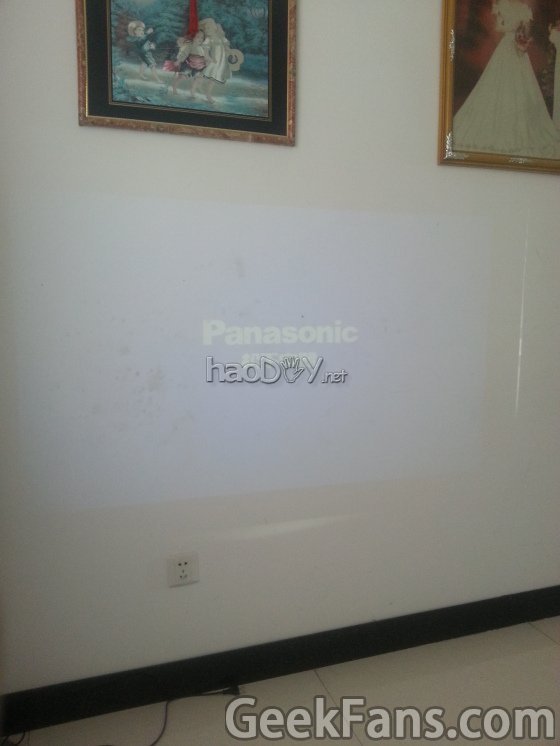

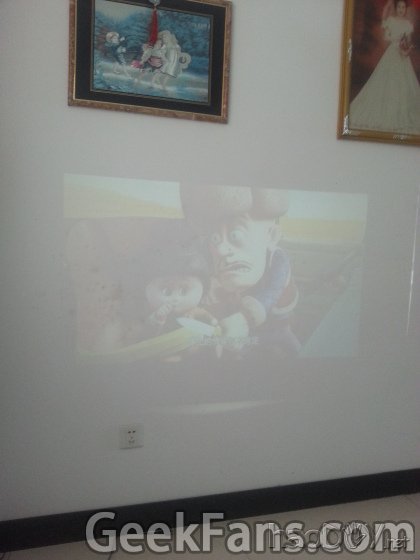

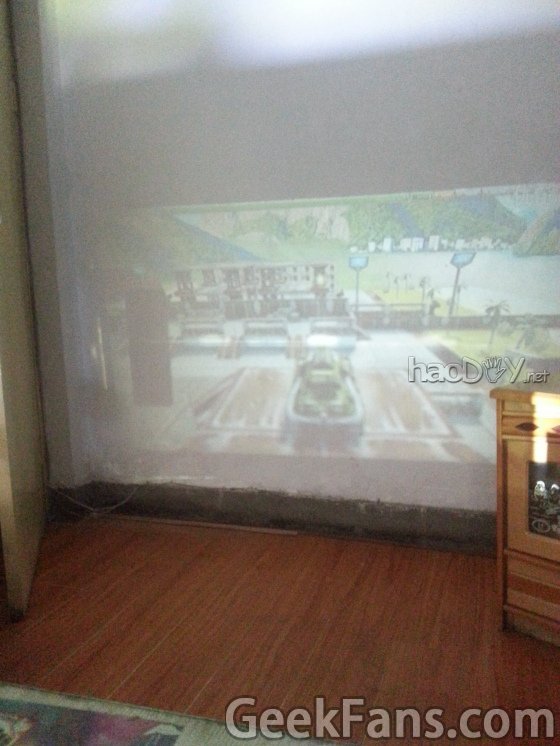

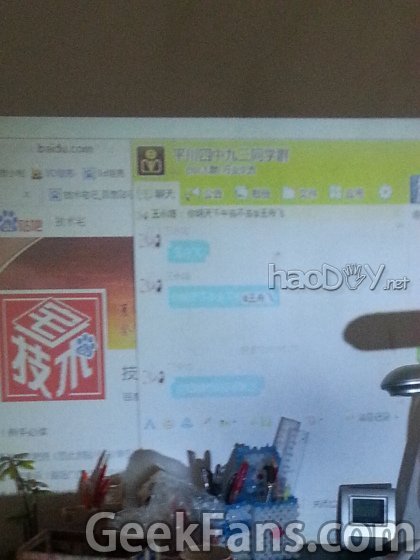

投白墙,画面挺大的





自制一个高清投影仪

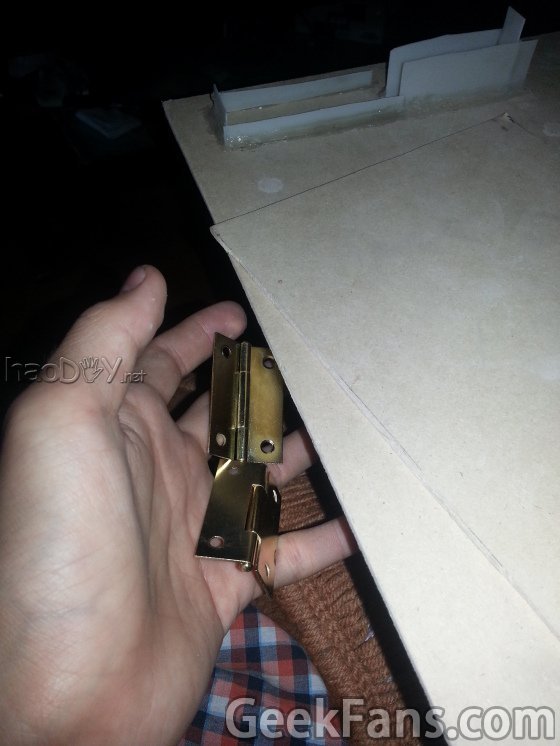

该把箱子拼起来了,我想了个办法,用门上的合页,我用了20片,以后要维修也方便维修



自制一个高清投影仪

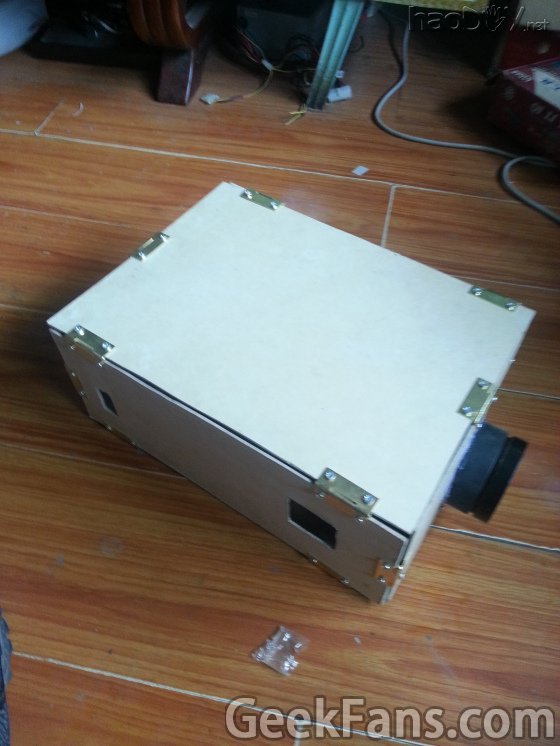

打孔,上螺丝,看样子好像不错呢



自制一个高清投影仪



自制一个高清投影仪

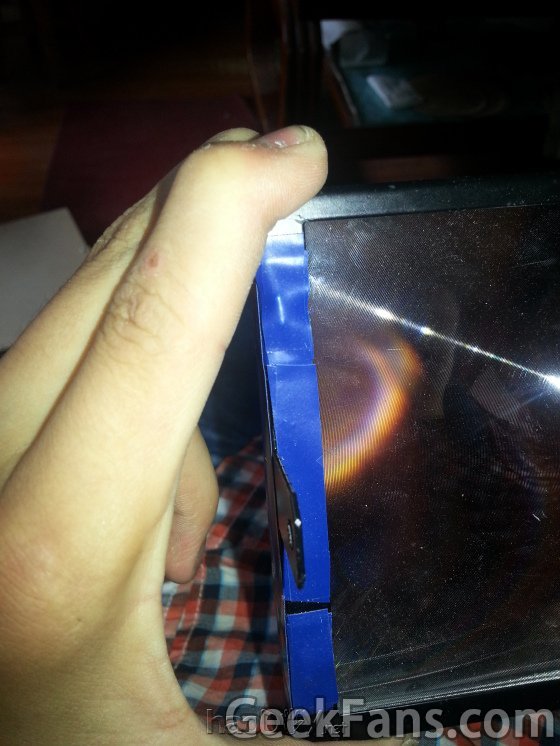

无语的屏架,有点大,用电工胶带粘一下



自制一个高清投影仪

各个边都要封住,要不然会有漏光的



自制一个高清投影仪

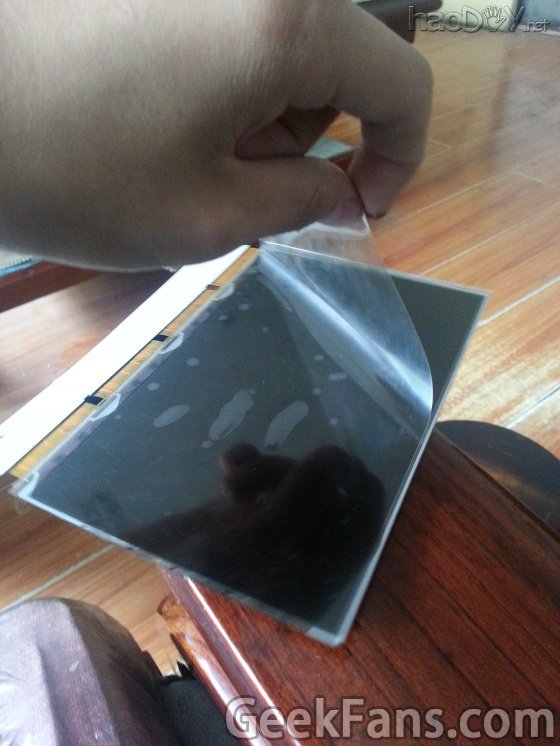

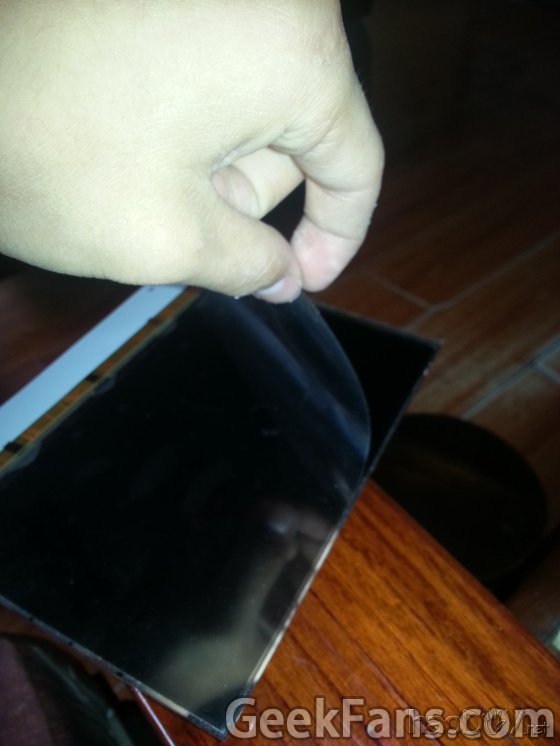

在安液晶屏的时候,要把正反两面的保护膜撕掉



自制一个高清投影仪



自制一个高清投影仪

包好的样子自制一个高清投影仪



自制一个高清投影仪

终于快完了,现在就把所有的东西按照上面的图组装起来吧



自制一个高清投影仪



自制一个高清投影仪

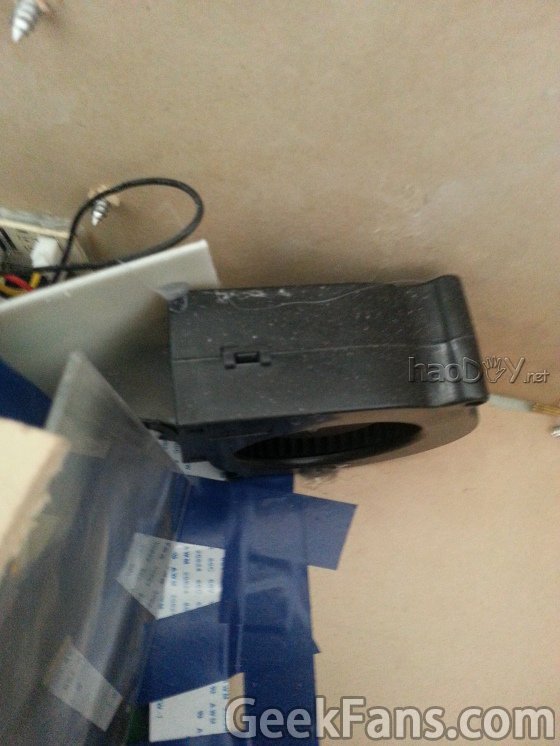

顺便说一下,涡轮风扇的安法,给液晶屏散热



自制一个高清投影仪

自制一个高清投影仪

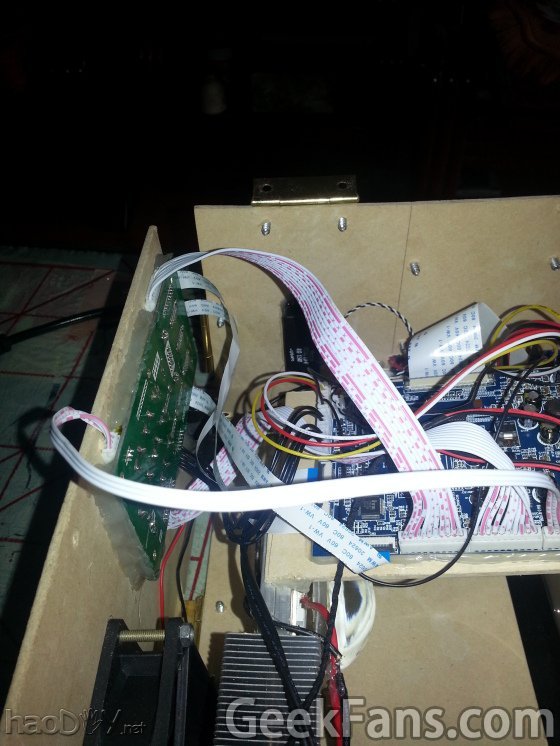

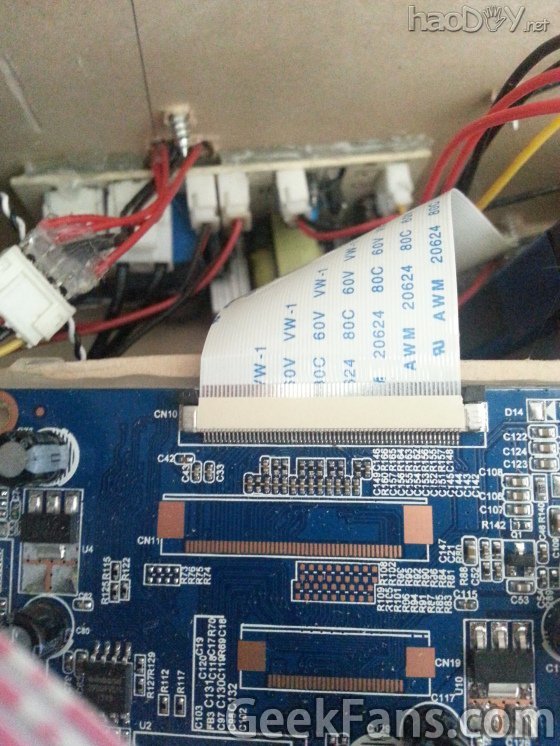

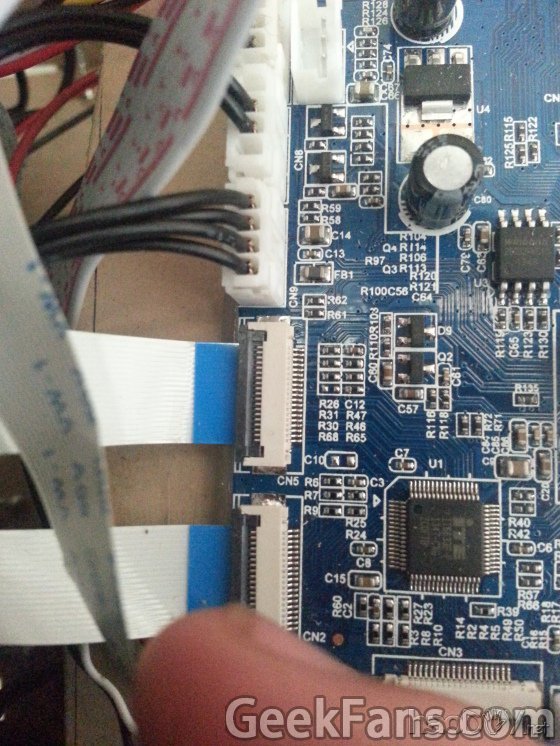

液晶屏排线的插法



自制一个高清投影仪

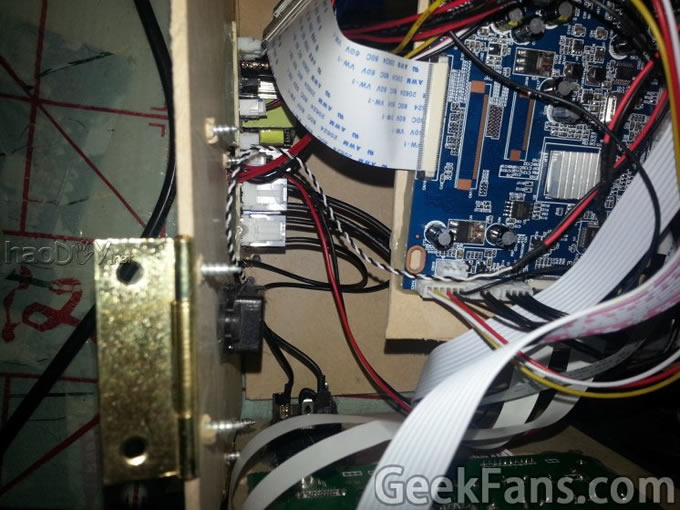

HDMI线的插法



自制一个高清投影仪

吸风风扇的安法,懒得锯成圆形了自制一个高清投影仪,反正也能用



自制一个高清投影仪

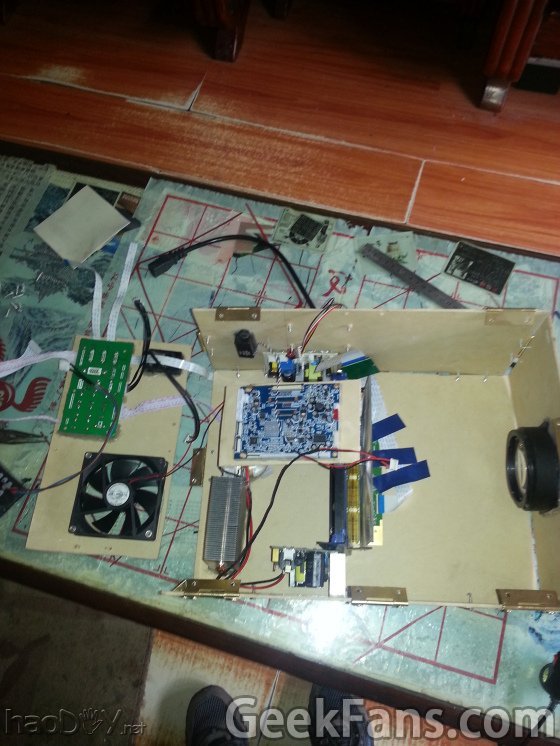

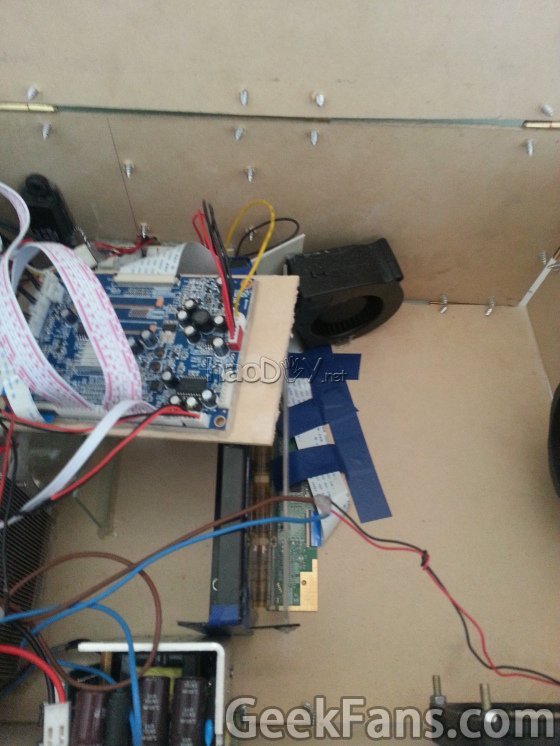

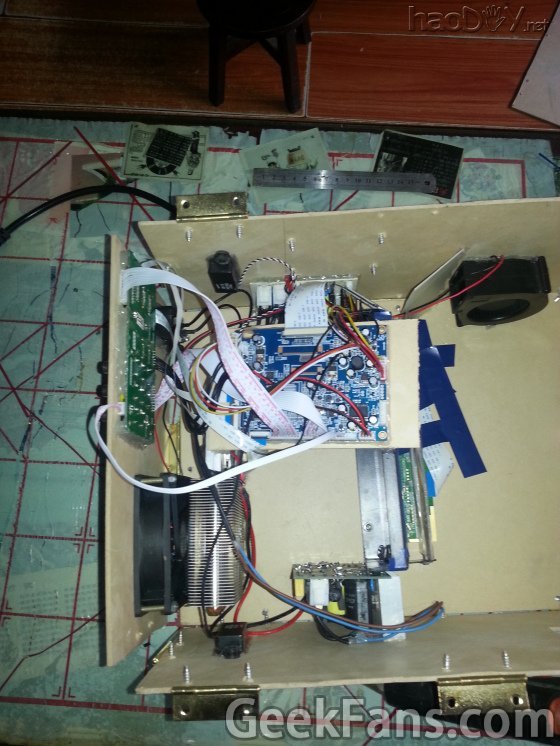

里面的样子





自制一个高清投影仪



自制一个高清投影仪

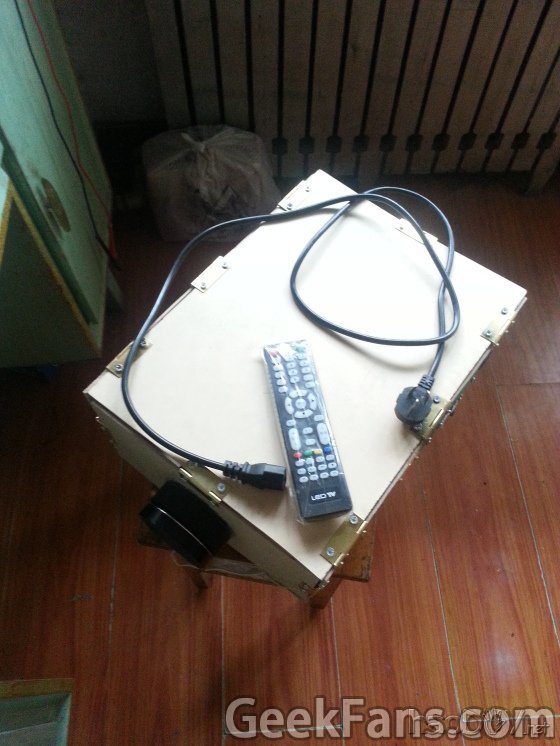

最后把上面的盖子合上,就可以了

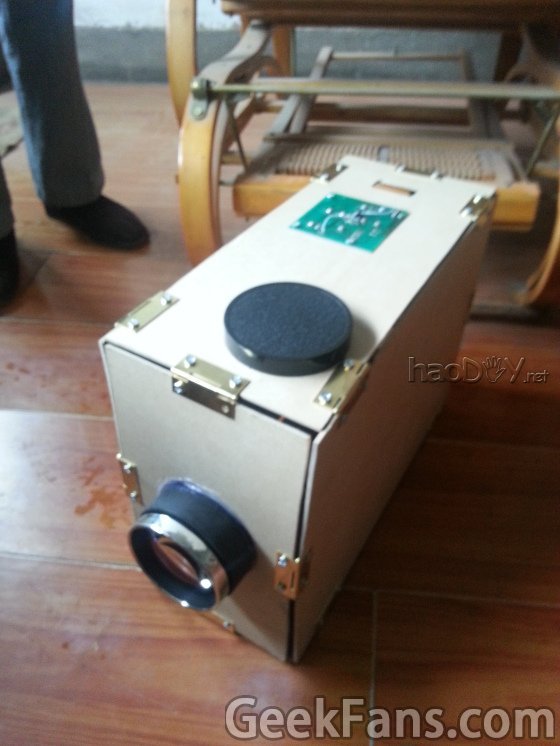

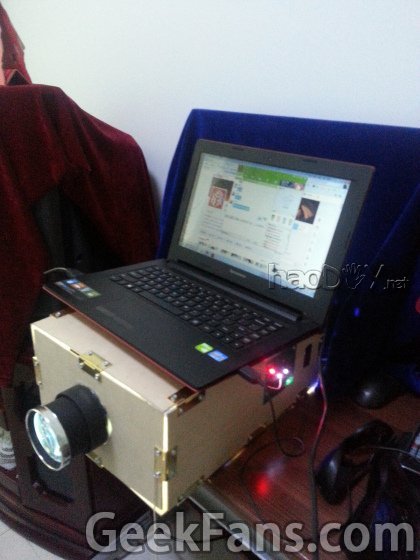

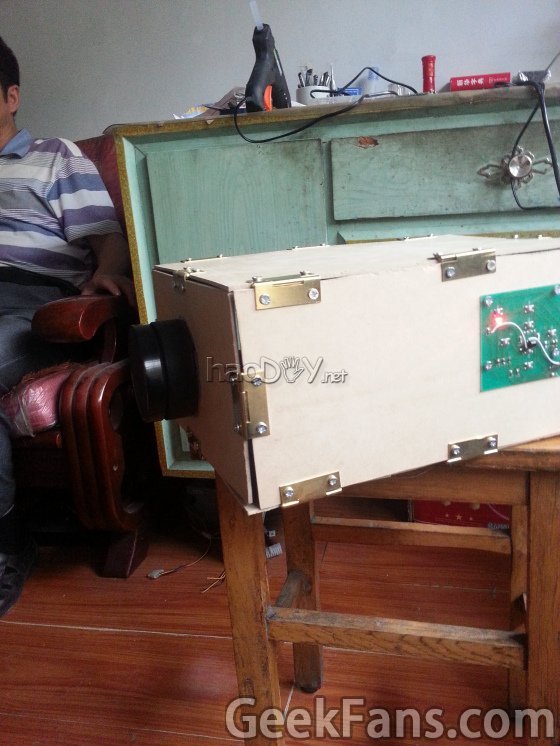

接下来欣赏一下自制一个高清投影仪



自制一个高清投影仪



自制一个高清投影仪



自制一个高清投影仪



自制一个高清投影仪





自制一个高清投影仪



自制一个高清投影仪





自制一个高清投影仪



自制一个高清投影仪



自制一个高清投影仪

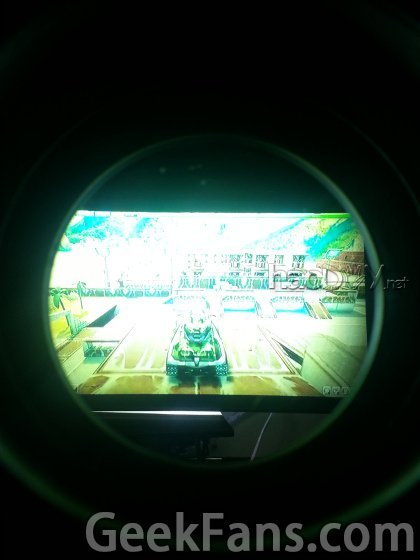

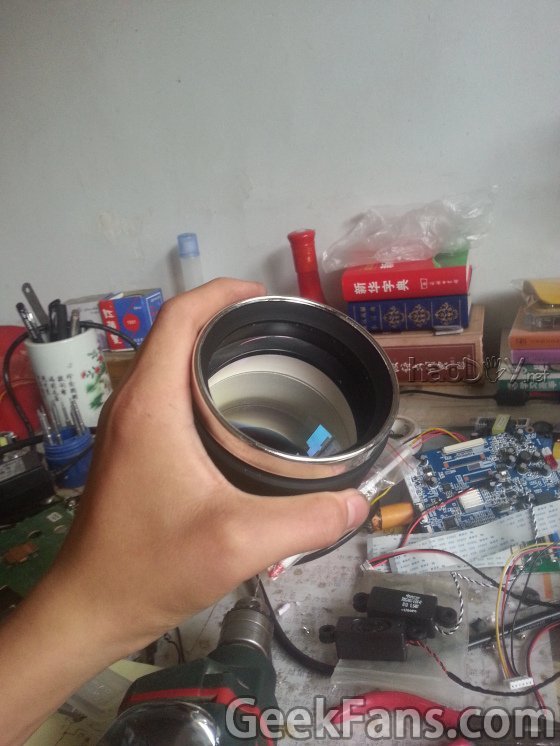

镜头里面的情况



自制一个高清投影仪

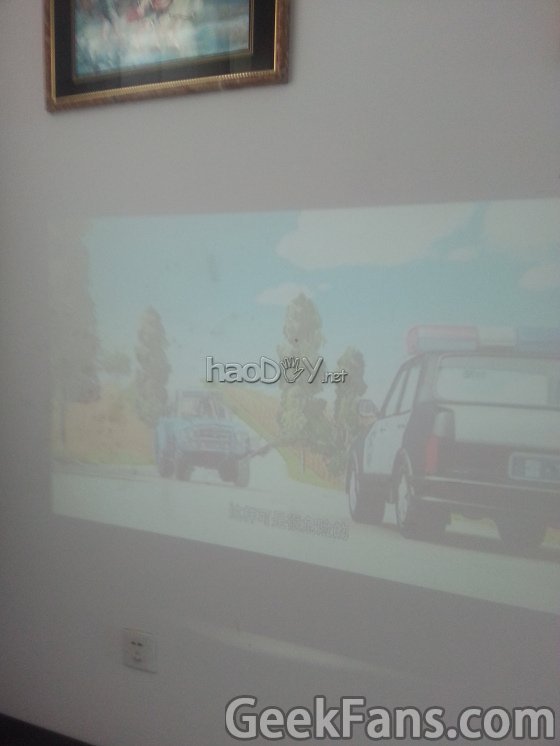

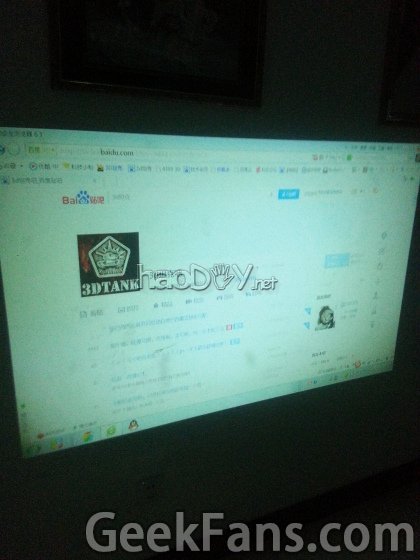

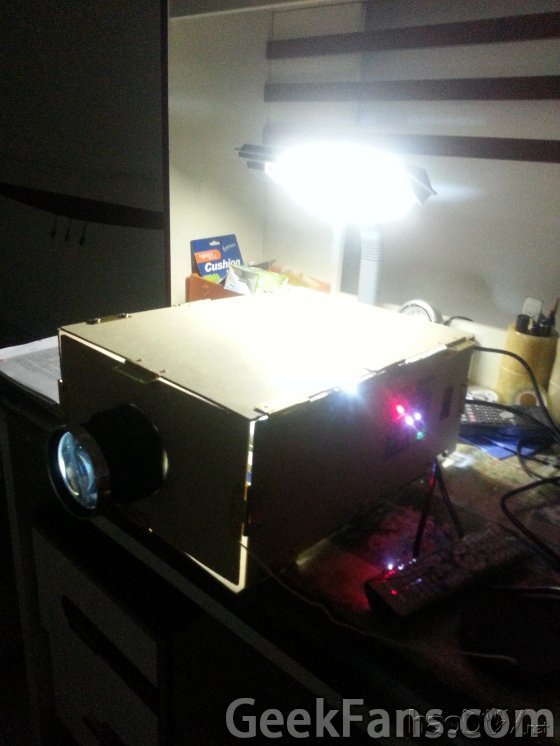

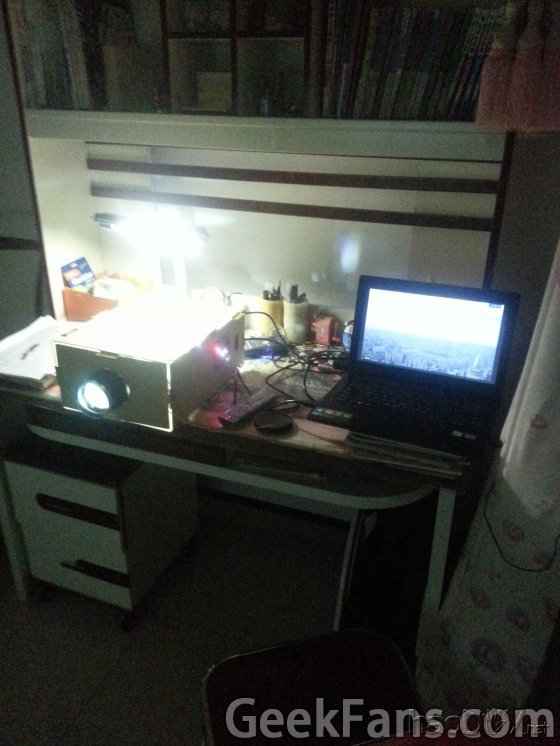

工作时候的状态

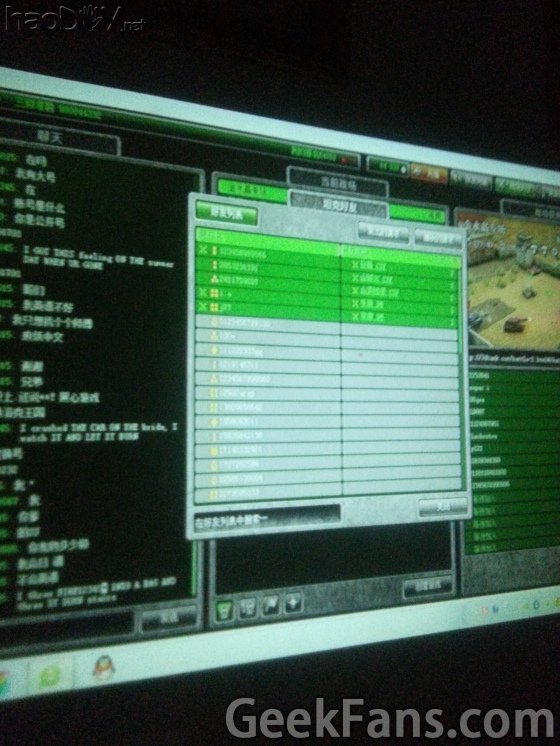

白天不是很明显,晚上就不错了



自制一个高清投影仪

自制一个高清投影仪

自制一个高清投影仪







自制一个高清投影仪



自制一个高清投影仪



自制一个高清投影仪



自制一个高清投影仪



自制一个高清投影仪



自制一个高清投影仪



自制一个高清投影仪



自制一个高清投影仪



自制一个高清投影仪

用手比较一下



自制一个高清投影仪



自制一个高清投影仪





自制一个高清投影仪



自制一个高清投影仪



做个秀,虎虎人自制一个高清投影仪自制一个高清投影仪



自制一个高清投影仪

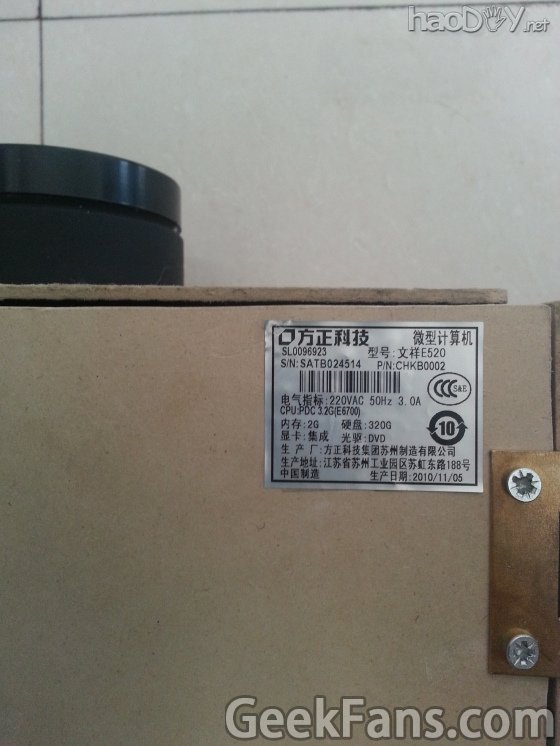

从电脑上面撕个标签



自制一个高清投影仪





赞一下
