第1步：

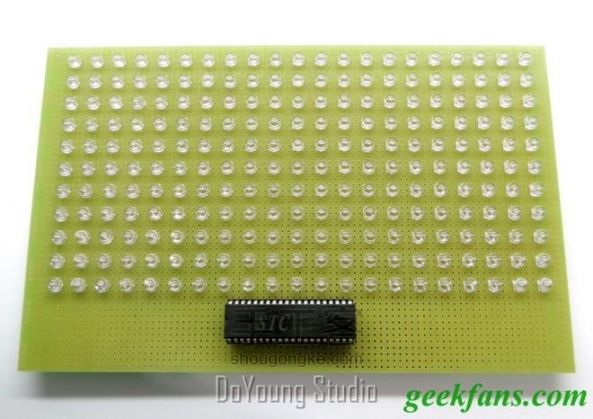

炫彩音乐显示器成品图

第2步：

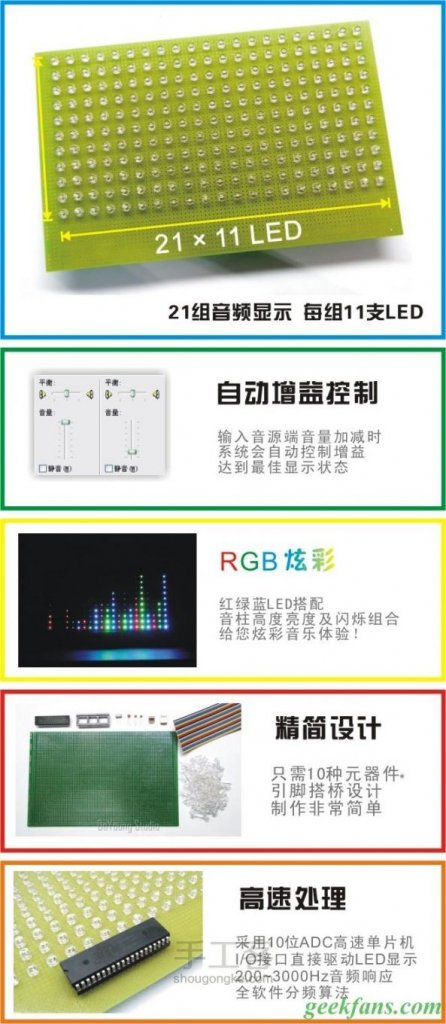

功能介绍

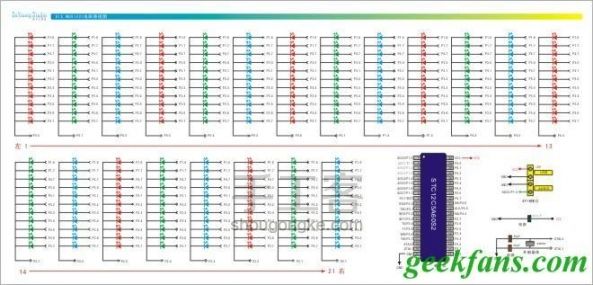

第3步：

电路原理图

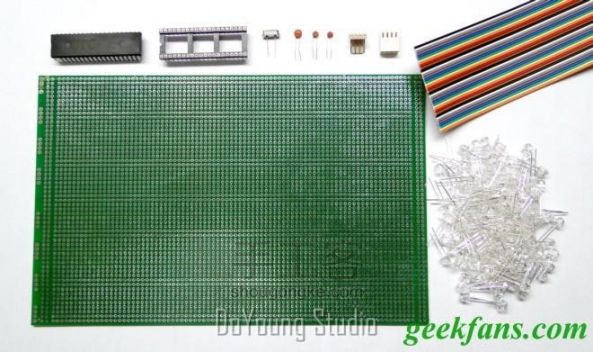

第4步：

所需元器件

第5步：

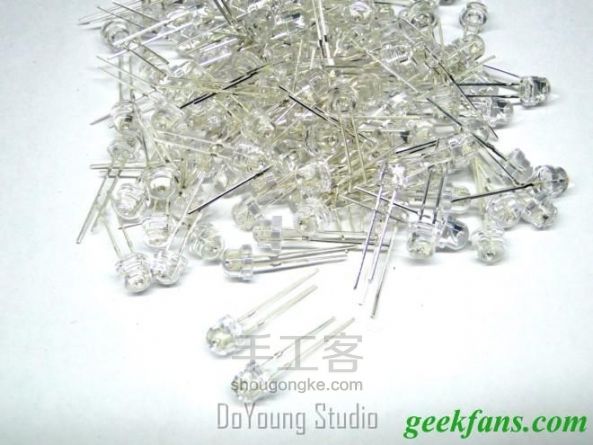

红、绿、蓝三色超高亮度草帽形LED灯（21*11pcs）

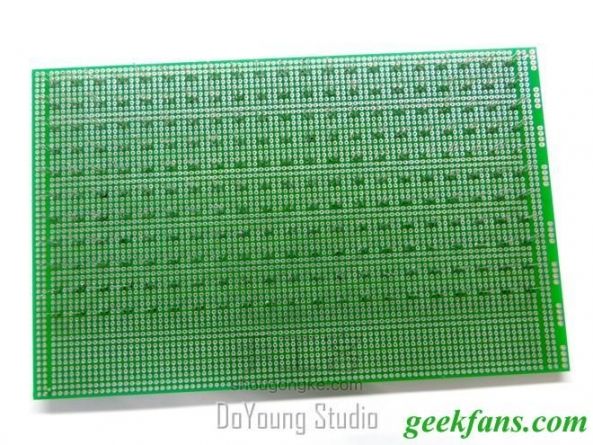

第6步：

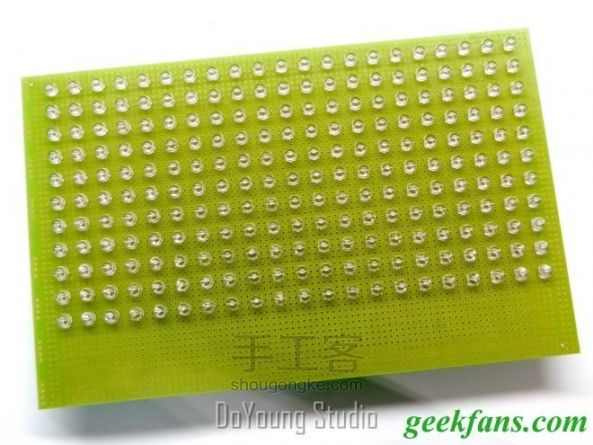

将LED为按红、绿蓝的顺序从左到右插入洞洞板

第7步：

在洞洞板背面焊接固定

第8步：

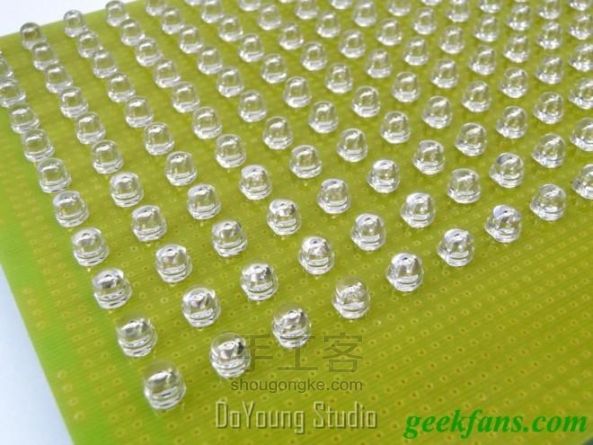

注意焊接时保证LED正面整齐一致

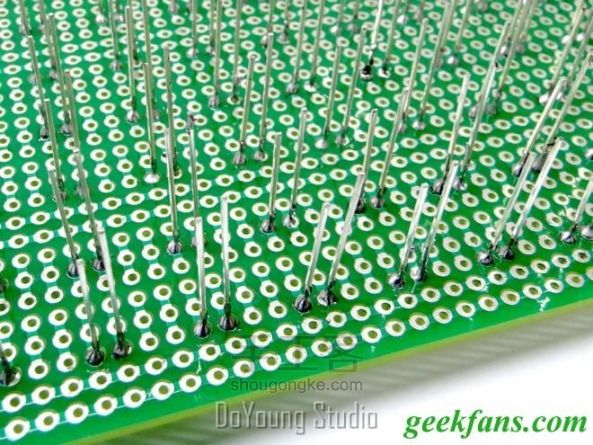

第9步：

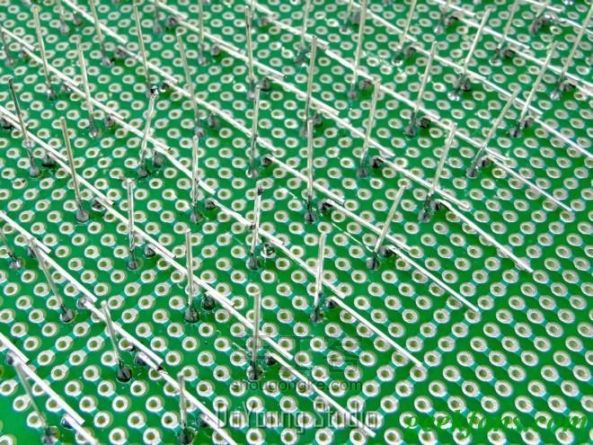

焊接完成后不要剪断LED多余的引脚

第10步：

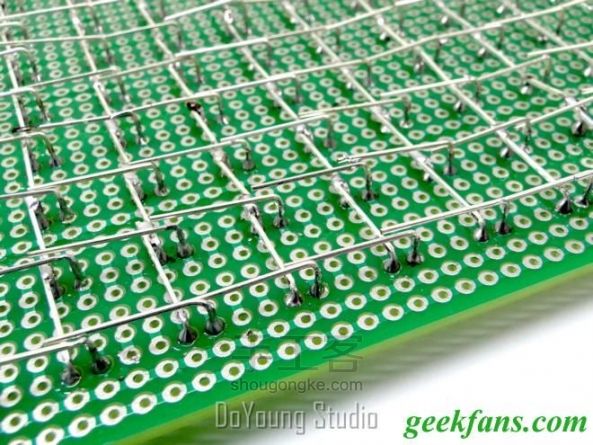

将所有LED正极向左（或向右）弯折 并首尾搭在一起

第11步：

将所有LED正极向左（或向右）弯折 并首尾搭在一起

第12步：

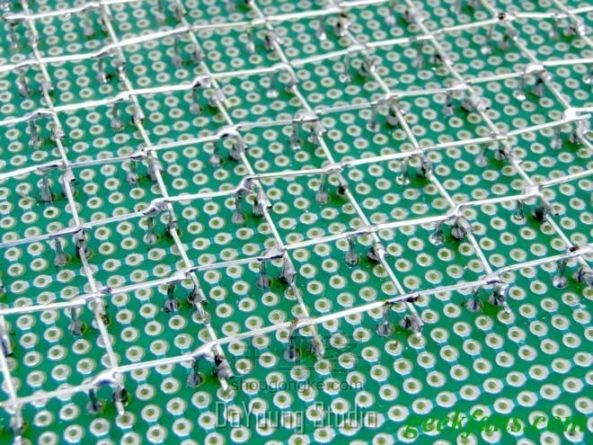

注意正、负两极的弯折要使它们保持在两个空间层面 形成立体电路网络

第13步：

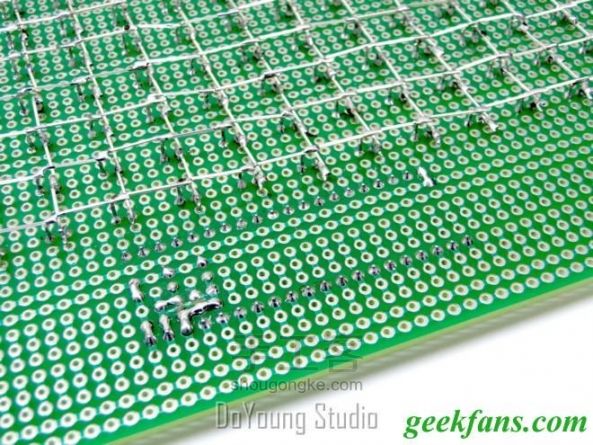

把都有首尾搭接在一起的引脚焊接在一起

第14步：

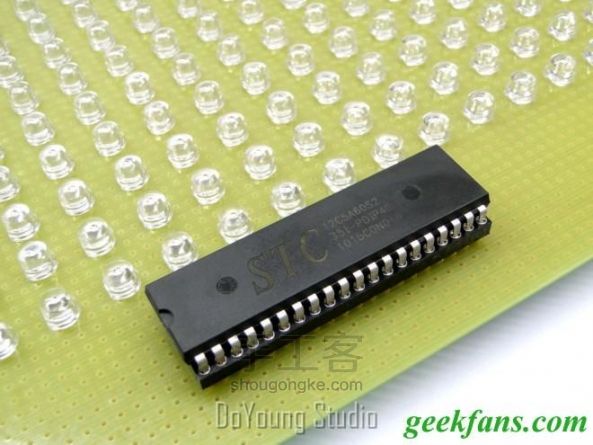

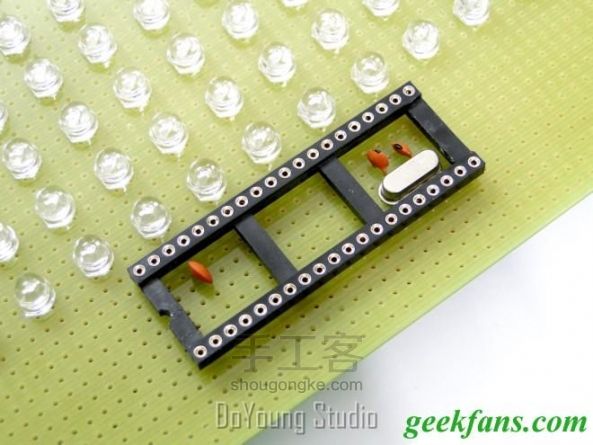

将芯片座焊接在洞洞板的下向居中，晶体、电容焊接在芯片座内部

第15步：

把单片机与晶体、电容焊接好

第16步：

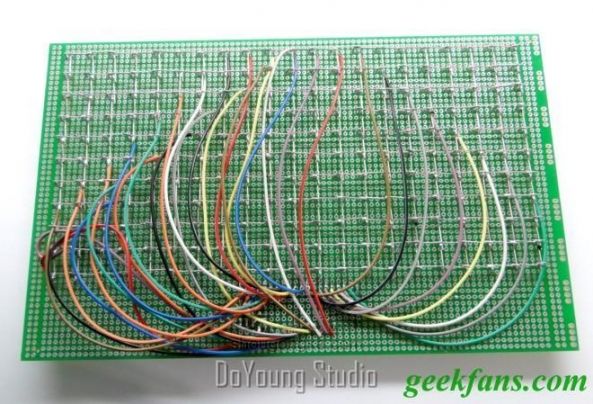

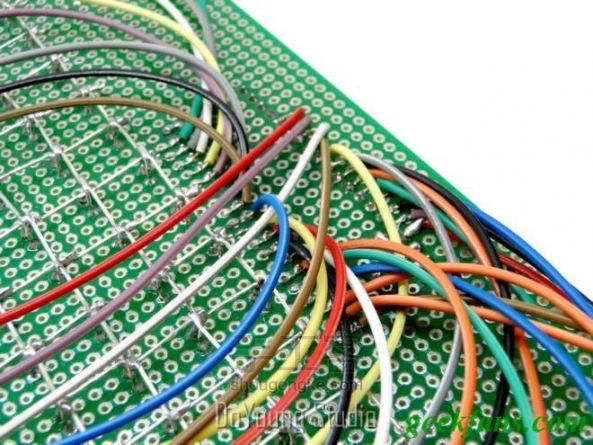

用彩色导线将LED阵列与单片机接口相连接

第17步：

也可以用焊接过线，但要注意美观

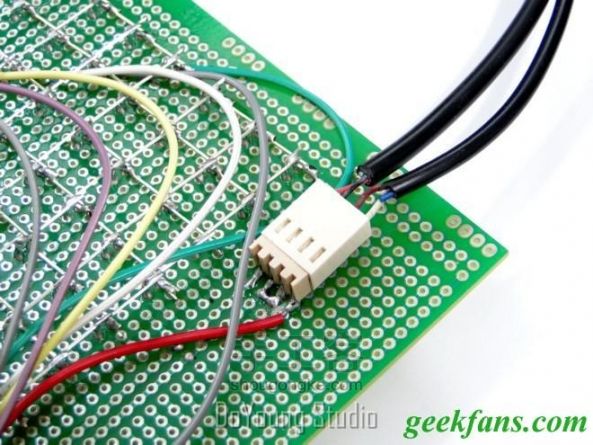

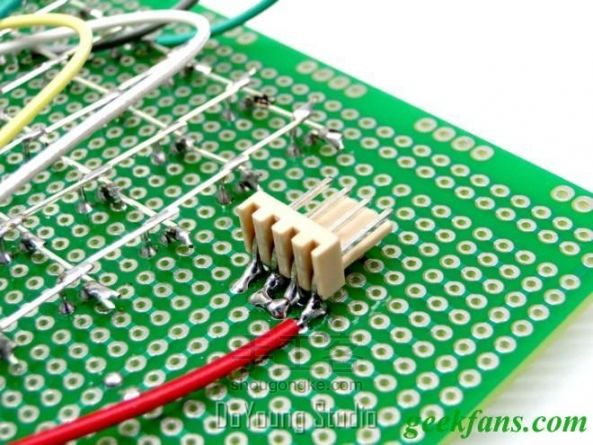

第18步：

将4PIN接口焊接在洞洞板背面 接口包括VCC,GND,GND,AUDIO_IN

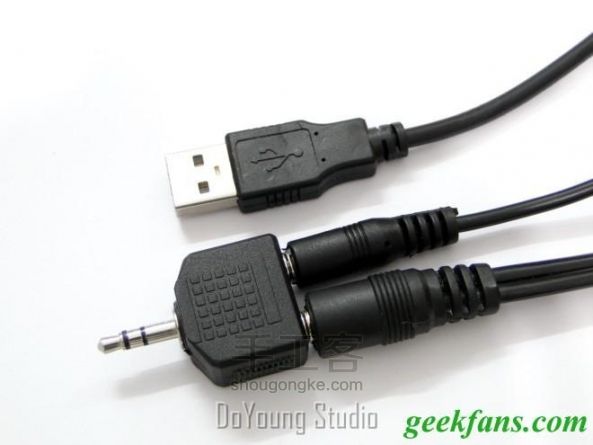

第19步：

制作一条专用的音频和USB接口线

第20步：

另一端的USB接口与电脑连接 音频线用分线器并联在音源和音响之间

第21步：

插入写有DM21程序的单片机

第22步：

硬件制作完成 无需调试可直接使用

第23步：

把DM21放置在音响旁边 最好放置在反光的平面上

第24步：

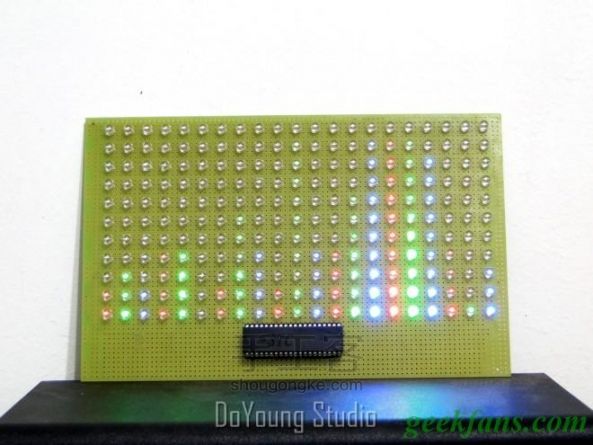

LED点亮时反光面可以增强显示效果

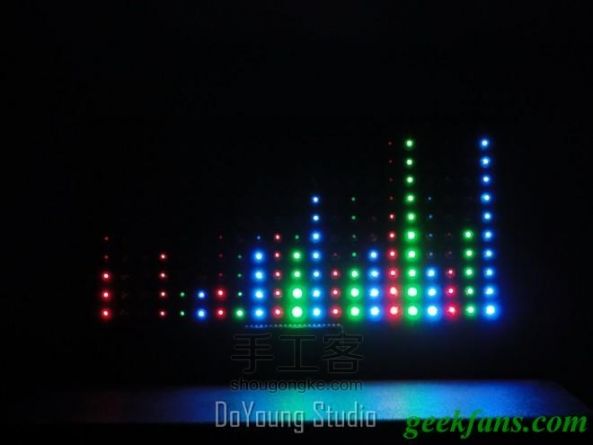

第25步：

在低光情况下使用可以达到非常炫酷的效果
