一台怀旧的仿古收音机(3)

时间:2013-03-21 20:27来源:www.crystalradio.cn 作者:mzxwswswws 点击: 次
下一步调试。先调工作点，按先功放后低放再高放的顺序调好工作点。再调频率范围，最后加再生。由于元件选得仔细，调试工作一路顺风。具体数据如下 电流 放大倍数 高放：3AG47 0.8mA 55 低放：3AX31 3MA 60 功放：2*
一台怀旧的仿古收音机一台怀旧的仿古收音机   一台怀旧的仿古收音机
下一步调试。先调工作点，按先功放后低放再高放的顺序调好工作点。再调频率范围，最后加再生。由于元件选得仔细，调试工作一路顺风。具体数据如下
               电流       放大倍数
高放：3AG47   0.8mA        55
低放：3AX31    3MA        60
功放：2*3AX21  4MA 静态   45

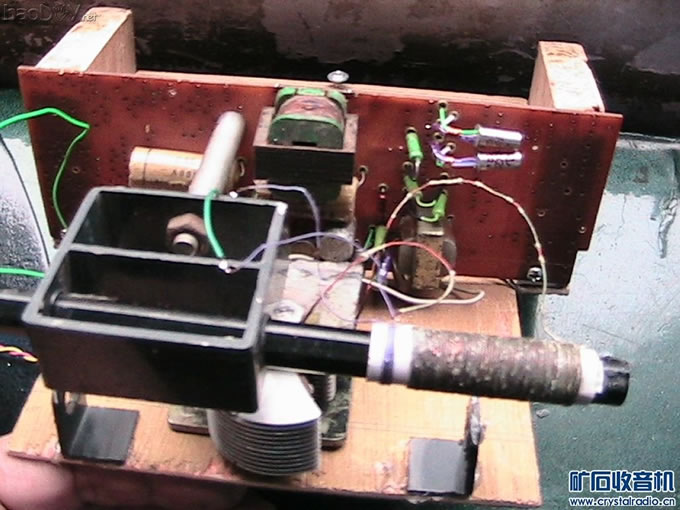

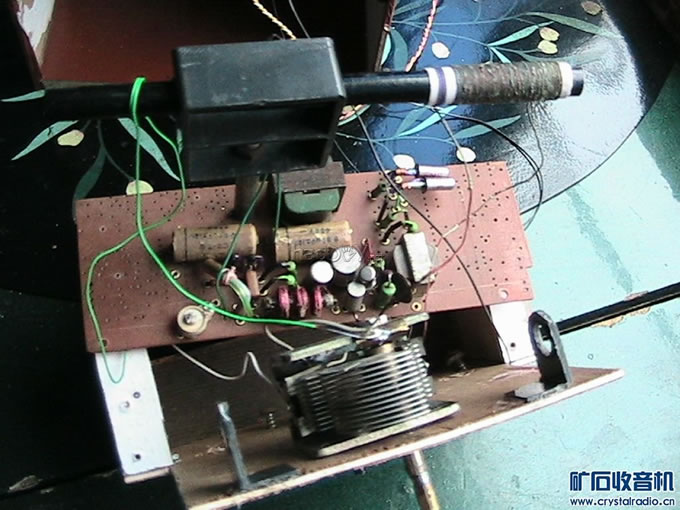

总装就无须说明了。
一台怀旧的仿古收音机一台怀旧的仿古收音机一台怀旧的仿古收音机

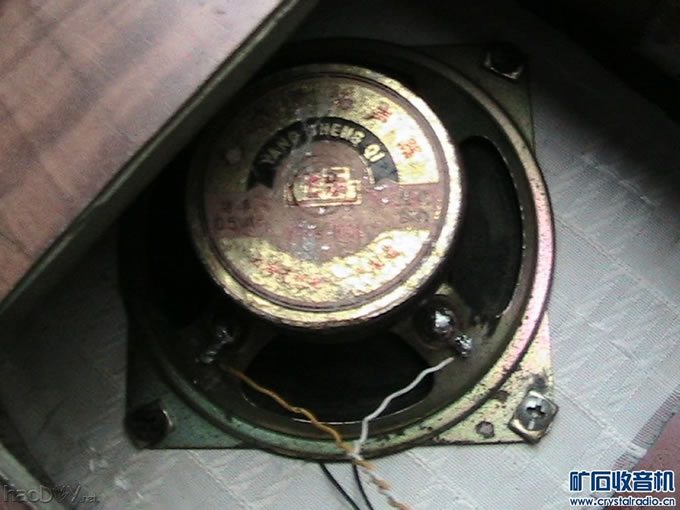

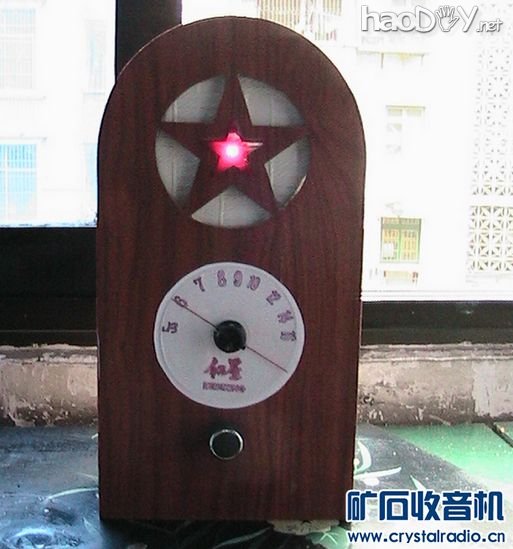

做此机的目的是怀旧，加上没找到好的高放管，因此该机灵敏度不高。白天只能收两个本地电台，晚上能收7、8个台，其中有本省台，湖北、江西、河南、等邻近省台，再就是中国之声，教会台等。灵敏度虽不高，但音质很好。我用了一个4寸的喇叭放音，很有当年锗管台式机的风范。
一台怀旧的仿古收音机
