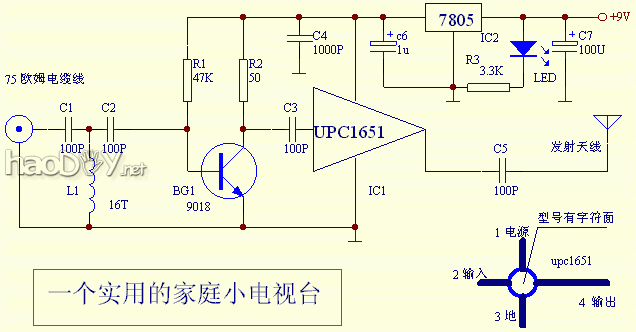

◆电路概述 电路如图下图所示: 这个电路的事变道理是射频信号经75欧姆射频电缆送至有C1、 L1、C2 组成的高通滤波器,将低于45MHZ的频率滤除,然后在经三极管9018等构成的前置放大 器放大后由电容C3送至upc1651举办功率放大,其输出信号经6英吋阁下的鞭状天线发射 出去。7805等组成稳压与电源指示为upc1615提供5V的供电。
◆选材建造
upc1651为高增益高频放大集成电路,9018为低噪声超高频三极管,C1,L1,C2组成截至 频率为47MHZ的高通滤波器.电容均选择高频瓷介电容器.电阻用平凡碳膜电阻.IC2等元件 提供5V供电和电源指示.L1的建造是在直径3mm的圆柱上,用0.2mm的漆包线密绕16圈脱胎而成. 天线用6英寸鞭状天线.因本机事变在超高频段,在计划印制板与建造时,元件的设置和引线的 长度都要切合高频计划的要求. 这这个转发器电路可以放在一个小铁盒内,也可以放在一只废 的VHF高频头中.只要去掉个中的机器和电子元件即成为一个带屏障的盒子.因为转发器电路简朴, 元件很少,可将元件直接焊在电路板上,并确保连线正确,焊接无误!整机事变电流在25MA阁下. 9018的事变电流在5MA阁下,可通过R1来调理.录像机,VCD等家电的射频输出电缆应选75欧姆的 同轴电缆线,长度只管短,回收全屏障[包罗讨论部位],这样可以镌汰RF天线的滋扰.只要元件质量 担保,发射器便可正常事变. (责任编辑:admin) |
