电路概述:

这里先容的电视伴音红外转发用具有布局简朴、易于建造、无滋扰、低噪声的特点。

事变道理：

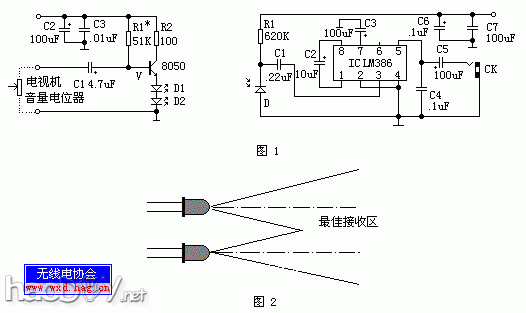

转发器由发射和吸取两部门构成。见附图1。鉴频后的伴音（音频）信号经三极管V放大后敦促红外发射管。因为发射管的发光强度与通过的电流成正比，以是D1、D2所发出的红外光泽便受到音频信号的调制。为了防备失真，D1、D2要配置必然的偏置。

吸取部门回收一块音频放大集成电路LM386。D为红外线吸取管。当被音频信号调制的红外光照到D时，在其两头发生一个与音频信号变革纪律沟通的电信号，经C1耦合至IC，举办放大。因为IC具有功率放大的手段，以是可以同时供1-4副耳机收听。

元器件选择：

三极管V选用8050中功率管，Pcm=300mW，Icm=500mA，R2的功率要在1/4W以上。D为红外线吸取管（不要选用光电二极管，以免受滋扰，影响访问结果），其余均为通用件。

安装调试：

调剃头射部门三极管V的静态电流在30mA阁下。吸取部门只要安装无误，不需调试即可事变。发射部门可以安装在电视机内部，回收机内12V电源供电。信号输入A、B端，接到音量电位器两头即可。对付回网络成电路的直流音量节制的电视机，可以将A、B两头接到喇叭的两头。不外要增进一只开关，将喇叭关断（也可操作耳机输出插孔），调理音量电位器，使其转发间隔最远且不失真。两只发射管安装时，要思量其辐射区范畴。红外发射管的辐射角一样平常在60度阁下，以是安装时要使它们的辐射有一部门重迭，如图2所示。

本转发器的计划吸取迅速度较低，其目标是增进抗滋扰手段。经实测，其有用转发间隔大于3米，可以满意家庭必要。
