本文先容的这款无线耳机借助红外线来实现音频信号的近间隔转达，其发射与吸取部门均由数字电路组成，建造本钱低廉，调试起来也较量轻易，得当宽大电子喜爱者自行仿制。

发射电路如图1所示，它包括脉冲调制、电放逐大及红外线发射等部门电路。由锁相环CD4O46组成的压控振荡器（VCO）是发射器的焦点；当伴音信号加在图1中的A点时，VCO的输出端会发生一组振荡频率随音频信号的幅度巨细同步改变的调频信号，经红外发光管转变为红外调频信号发送出去

图1中的三极管VT1与VT2用来驱动红外发光管，假如没有沟通型号，也可用常见的C1815或9014取代，但管子的β值最好取得偏大一点。

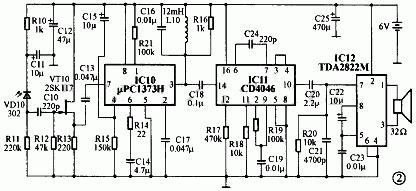

吸取器由光电转换、脉冲放大、频率解调及音频放大四部门构成，吸取器电路如图2所示。经调制的红外信号起首被红外光敏管吸取并转换为调频电信号，颠末场效应管2SK117预放大，μPC1373H选频、放大后再由CD4046组成的鉴相电路解调并还原为音频信号。

吸取与发射电路中两只CD4046的中心频率均为45kHz，故R7与R17、R8与R18、C4与C24的参数必需严酷对应相称。驱动红外发光管的三极管VT1与VT2均事变在放大状态，其Vbe约0.6V；VT1与VT2也可用9013替代，但管子的β应大于100。发射电路的电源在图中没有标出，建造时可用LM7806稳压后得到。

每只红外发光管的正向压降均为1.15V，发射功率都小于100mW，将三只红外管举办串联的目标在于进步红外线的发射功率。另外，因为红外发光管的辐射角度有限，因此在计划电路板时需将三尽管子错开45°分列。

红外光敏管只有被加上吻合的反向电压才气正常事变，因此在电路安装时必需留意搜查红外光敏管在电路中是否反接。吸取电路回收电池供电，对功放TDA2822M举办桥接正是为了低落整机功耗。电感L10可在工字形中周骨架上用φ0.06的漆包线密绕150匝后装上磁帽及屏障罩制得。

红外发光管与红外光敏管轻易破坏，它们的详细参数如附表所示。

红外无线耳机的发射器不必要调解即可正常事变。在对吸取器举办调理时，我们可先把彩电遥控板瞄准吸取器并随意按下任一键，监聴耳机中是否有清脆的“嘟嘟”声；然后再把吸取器瞄准发射器，用无感螺丝刀重复调理电感L10中磁帽的位置，直到伴音信号清楚洪亮而噪声最小时用高频蜡将磁帽牢靠，调试即告完成。假如感受耳机中的伴音干涩、音质不佳时，可恰当调解阻尼电阻R16的阻值；假如吸取器的频带过窄，可以将R7与R17别分开路试试。
