制作及调试:

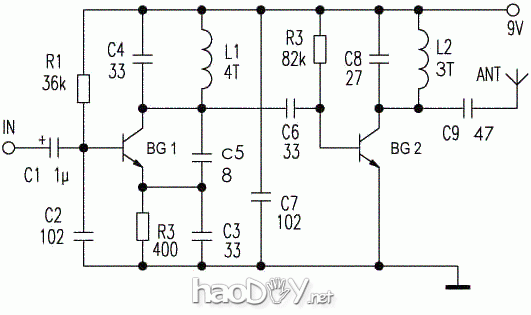

本电路工作频率稳定，简单，成功率高，适合无线爱好者仿制。电路的工作电压为9V，工作电流2～6mA，元件参数如图可知，BG1为9018、BG2为C1959（也可以是9018，不过功率很小，如果是D-40可以将射距离扩大到1000米),L1、L2为0.5mm的漆包线在0.5的圆棒上绕4和3圈，工作电压可以提高到12V，这样发射的距离可增加,不过频率会变化,整个电路最好用电池供电，可达到音质和稳频的最佳效果，调试时先关闭BG2的工作，调好你所需的频率，最后打开BG2电路调节功率。本电路我是采用BG1--D40、BG2--C1970效果很好，电压12V，BG1工作电压6V，距离是3000米（定向实验）。如果你要采用D-40，请你要注意D-40的工作电压是6V！最好将本电路装在一个铁盒里，输入端加一个衰落减网络。
