制作自制简易视频信号射频调制器

时间:2013-01-01 19:16来源:网络 作者:网络整理 点击:
免费提供各种电子制作文章、资料、图纸
最近因录像机内视频信号射频调制器破坏,一时配件又难购置到.造成无法寓目次像节目;为此廉价了一台浅显视频信号射频调制器,行使结果不错。该调制器道理简朴,建造大便,对元件无非凡要求,很得当业余喜爱者建造。

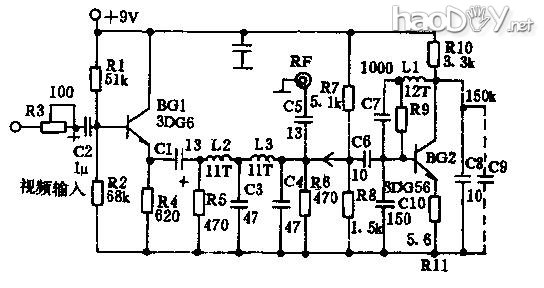

    射频调频器的电路如图1所示。由R3、C2、R1、R2、R4、BG1构成射极跟从器.对视频信号举办适量放大。C1是耦合电容,R5、L2、L3、L4、C4、C6、R6等构成π型低通滤波器,BG2、L1、C7等构成图像载波振荡电路,它的频率是按照选用的电视吸取频道抉择的。本机选用VHF频段的第1频道。C1、C9为谐振电容,C9容量很小,行使2-3cm长的单股塑料绝缘线绞合而成,通过调解它的绞合度可以改变信号的耦合度。C20是高频滤波电容,L1是振荡线圈,D1是断绝二极管,用以进步载成振荡频率的不变度。经C1输入的视频信号经π型低通滤波器滤波后与载波信号殽杂,再经电容器C5和75Ω馈线送至电视天线插口。

制作自制简易视频信号射频调制器

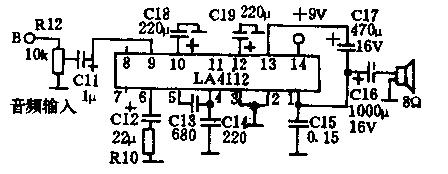

    本机的伴音信号没有举办高频调解,而是直接举办音频放大。用扬声器发音.电路如图2所示。音频放大回网络成块LA4112。视频信号和音频信号均从录像机的视频和音频输出插口取得。

制作自制简易视频信号射频调制器


    本机中,晶体管BG2可选用3DG56。BG1选用3DG6,β应大于80。D1回收机能较好的2CK9。扬声器选用内磁式。L1用线径为0.51mm的漆包线脱胎顺向绕12匝,线圈内径5cm,L2、L3用线径为0.51mm的漆包线脱胎顺向绕11匝,内径5cm。
    装制完毕,经仔细复核无误后,即可把信号输出电缆引至电视机天线插口处,将电视机波段调在VHF第1频道.接通电视机和调制器、录像机的电源,井把录像机输出的视频信号和音频信号接到调制器的输入插口上,通过调解电视机濒道旋钮将图像调出来。
    行使时,应将电视机上的音量放在最低位置。调试时若遇到无图像信号,这也许是BG2没有起振。假如图像信号很弱,应先搜查BG1发射极电压是否大于2V,再作其他搜查;假如图像作S形畸变,也许是R7阻值太大而造成。伴音部门只要声音不失真,声音清脆就可以了。 (责任编辑:admin)
