现成机箱,现成环牛,现成的4151,除了DALE电阻,其它全是旧东西。。。

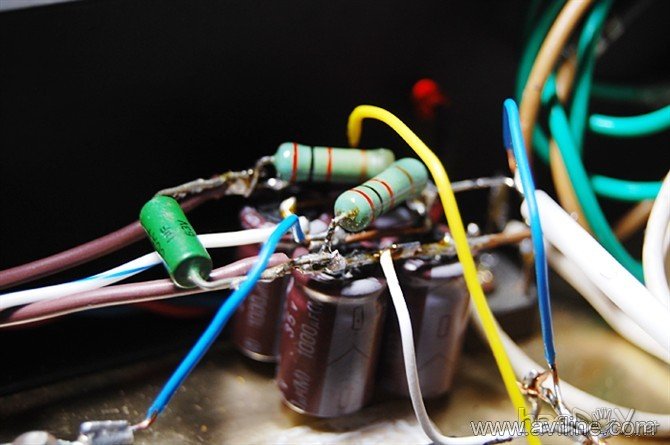

整流滤波部分,每声道采用多个1000U电容并联。。。机箱左侧还有几只
(责任编辑:admin)

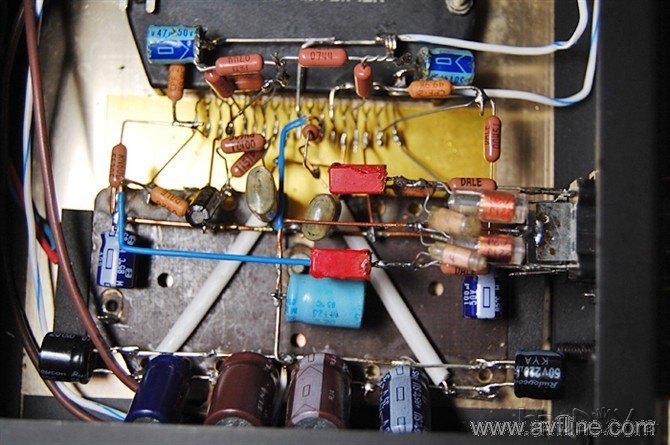

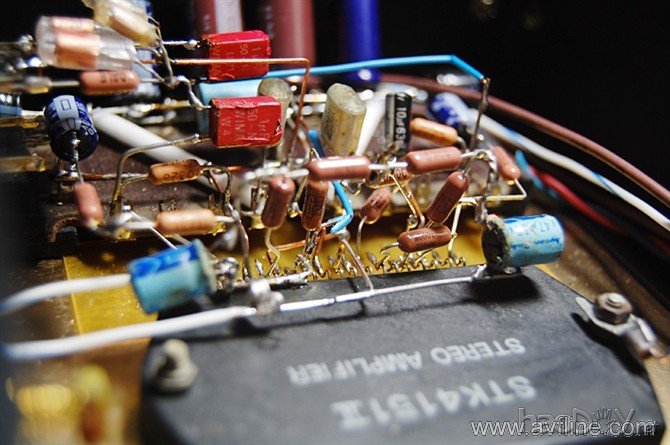

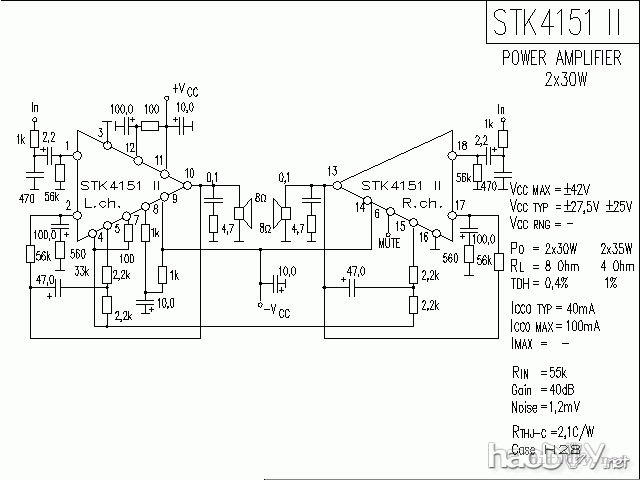

放大器部分。。。搭棚的空间其实很小,可以说是危险作业,切勿模仿!

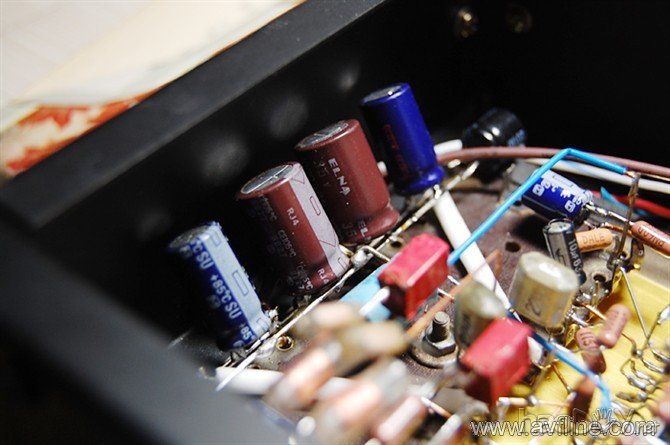

左侧的滤波电容。。。
感觉DALE电阻用在STK4151上是大才小用了。。。

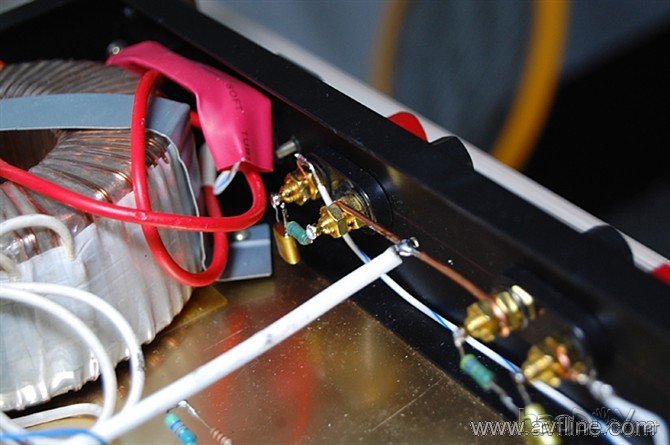

另外拿两个红色的WIMA电容,不知道被烫了多少次,,那都是历史遗留下来的伤疤,我知道不好,大家看了也要批评。。 IC一直以来争议颇大,焦点集中在IC里面的布线极细,距离也非常近,容易出问题。。。还有飘跟薄是很多人对IC的评价,实际上确实有这样的感觉。。。 但也有厂家使用功放IC用的很好的,例如乐林把LM3886搞成神化了。。。 喇叭端子。。。
焊接完成,检查一遍,确认无误,试机。。
按下开关,还好没放烟花,测量输出端电压,在零点零几伏左右。。。 确定工作状态正常以后,接上小音箱,用MP3做测试音源不经过前级直驳后级,当然音量只能由MP3控制。。。 按下电源开关,喇叭传来“波”的一声,看来开机冲击声不小。。。 耳朵贴近喇叭,可以听到很明显的“沙沙”声,说明4151的信噪比比较低,不过倒是没有听到可闻交流声。。 至此,STK4151功放搭棚成功!! 此次制作没有上喇叭保护器,对于OCL电路来说比较危险,开机延迟电路也没有接,所以开机冲击声一定会有。
开始听音。。。
调大MP3的音量,这时可以感觉到STK4151的电平还是比较高,也许是那个时代以磁带为音源的原因,大家都知道磁带的电平比CD低得多。。 声音方面,接在小音箱的4151似乎有些明亮,直观感觉分析力似乎比小音箱原有的功放要好些。。。 |
