带音调控制的前级LM1875-22W功率放大器制作(3)

时间:2014-07-04 18:39来源:未知 作者:admin 点击: 次
在U1旁并联的8个点,就是给你装延伸针脚的，像左下图的针脚,可以把塑胶包覆剪去，安装成右下图的样子: 除了针脚的位置可以插在原LM1875的电路板U1位置，其它接线如下: U1用的NE5532是从原来的LM1875的U1 IC座上拆下
带音调控制的前级LM1875-22W功率放大器制作

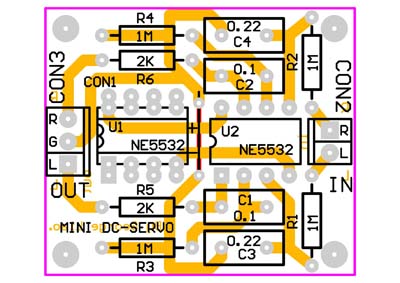

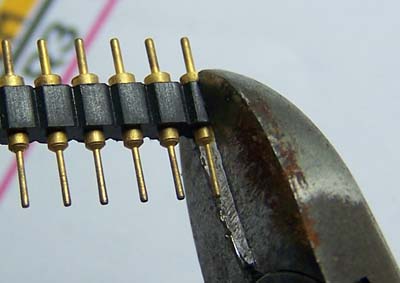

在U1旁并联的8个点,就是给你装延伸针脚的，像左下图的针脚,可以把塑胶包覆剪去，安装成右下图的样子:

带音调控制的前级LM1875-22W功率放大器制作


带音调控制的前级LM1875-22W功率放大器制作

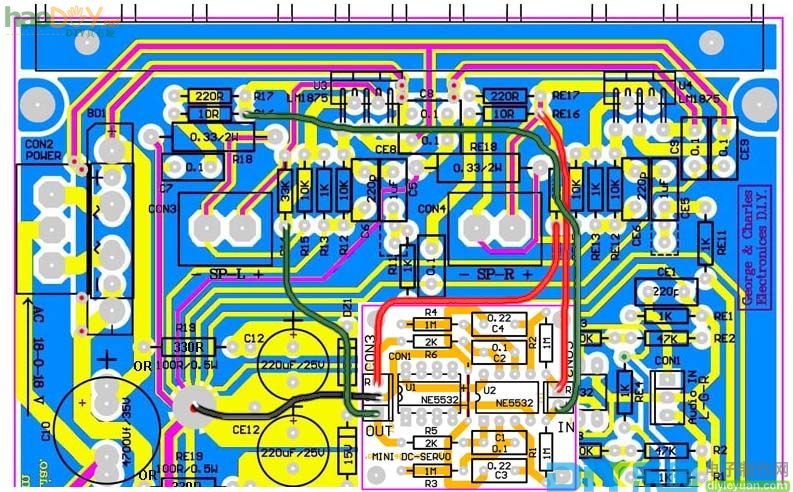

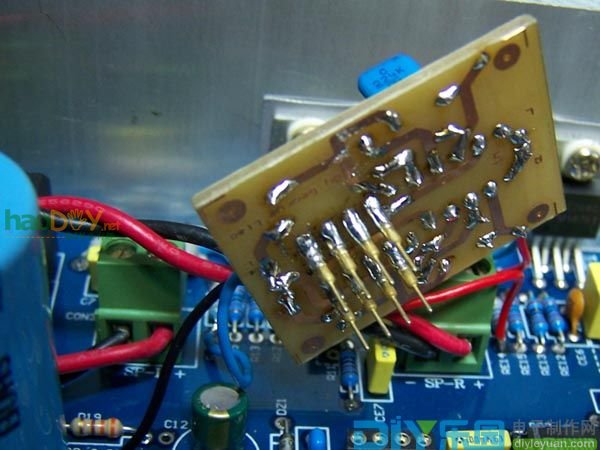

除了针脚的位置可以插在原LM1875的电路板U1位置，其它接线如下:


带音调控制的前级LM1875-22W功率放大器制作

U1用的NE5532是从原来的LM1875的U1 IC座上拆下的NE5532。


带音调控制的前级LM1875-22W功率放大器制作
