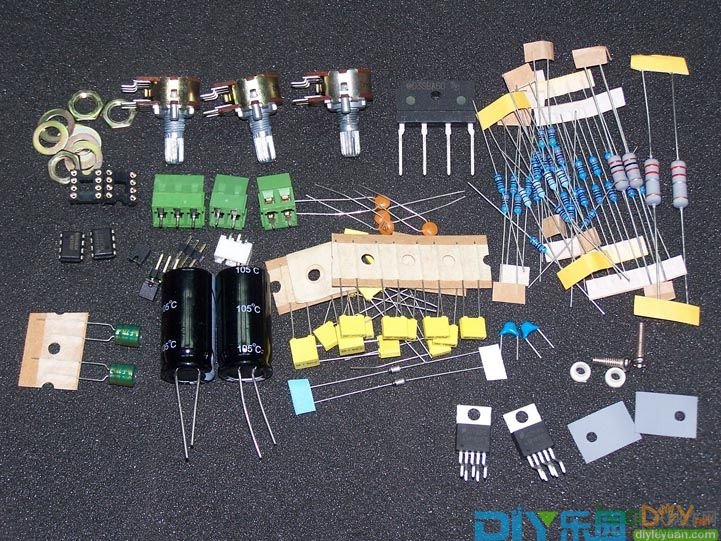

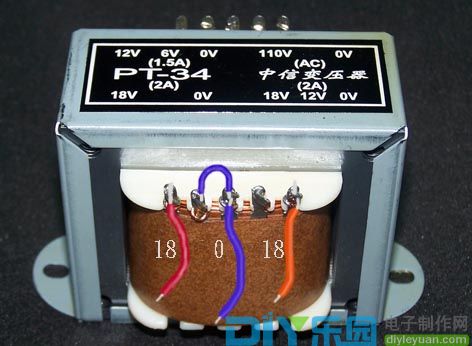

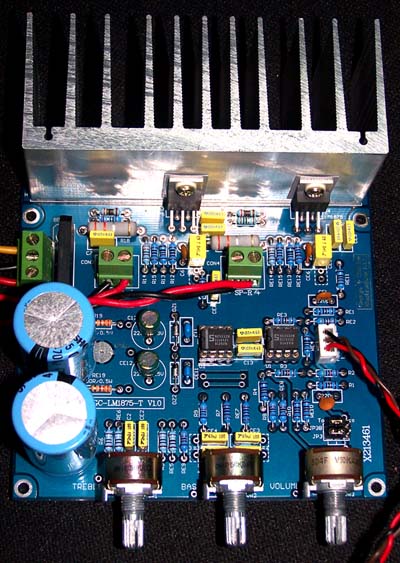

自行洗板者，如果你下载的是PDF档电路板底片图，列印时请注意设定输出比例为100%(不要有任何缩放，曝光时注意正反面，也就是印出的透明片放在感光线路板时，板面上的文字看起来是正常的文字，不是反字，上下层的底片也要对齐 装机注意事项： LM1875安装时要使用絶缘垫片组，如上面零件照片右下方那种就不需使用散热膏，只要锁紧就可以了，但如果是云母片就好配合散热膏来安装，娤好后最好用三用表的欧姆档测一下IC上的金属部份跟散热片有没做好絶缘。且为了方便安装，在焊LM1875前最好先将LM1875先简单固定好在散热片上，先把絶缘垫片都装好, 先不要锁太紧，再跟电路板结合，这样才不会发生焊好了LM1875，却对不正散热片上的孔位，不好结合散热片的情形。 变压器的输出我是选用AC 18-0-18 V 3A的变压器，最基本也要有2A的电流能力，且记得这次电路板的AC电源输入，0V在中间。 T19及RE19在雷路板,标的值为100R，但使用TDA1875安装时，因使用18-0-18V的变压器，电压较高，请在R19及RE19的位置上使用330欧姆的电阻，而在使用TDA2030替代LM1875时，变压器的输出需改用AC 12-0-12 V 2A的变压器，且记得R19及RE19请使用100R。 由于没有配置喇叭保护电路，所以首次上电测试时，记得先不要接喇叭，音量转至最小，用电压表量一下，喇叭端子上是不是0V的输出电压，0V确定，放心装上喇叭，接上音源，享受一下自己的成果。

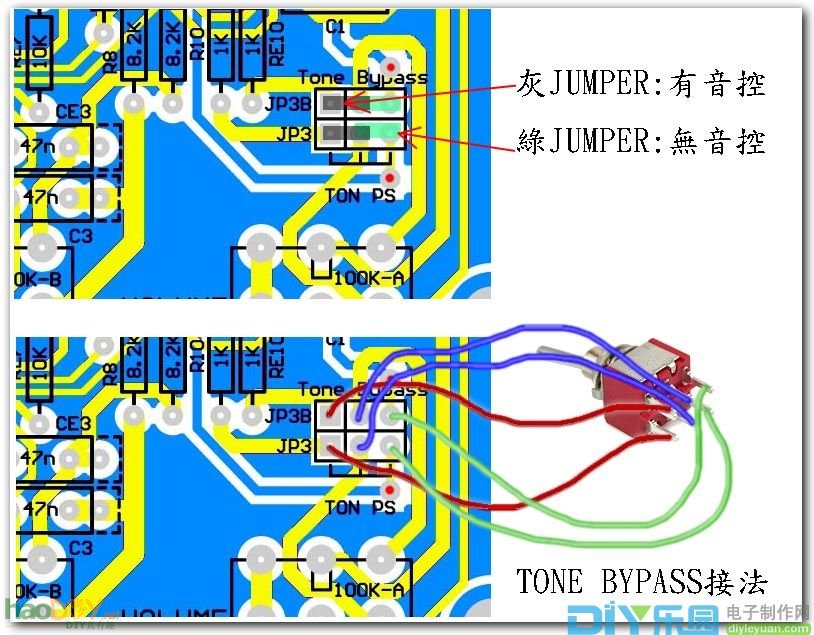

喜欢换换OP来变换音色的同好，那两个OP的位置可以先焊上IC座，方便将来容易更换OP。
结语：
由于每个人对放大器的功率因使用环境的需求而有所不同，所以小功率也是有它的好处的，相信会有许多人喜欢这个DIY，由其高职的同学，也可以拿来实习看看，电路简单，音质不错，当然也是入门者的好选择，至于会不会有厂制版，我们会在讨论区集制看看了! 有些站友在完成制作后有输出直流电压较高的情形，我想这是LM1875本身的问题，因为我做了2台都不会，但有些人确实会，所以我想加上DC SERVO后会把这个问题解决，而且声音也会再上一层。 使用的电路如下:

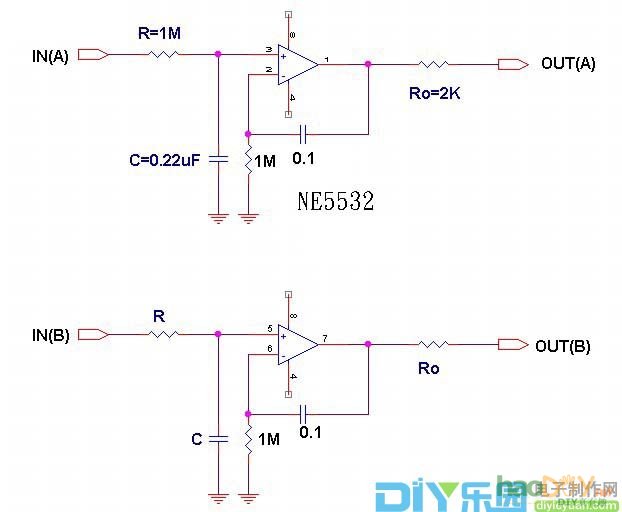

为了方便在这片板子上加装,我把电路板设计的小一点，且可以直接插在U1的位置，除了可以从原电路板获得+ - 15V的电源，且这样也较没有固定的问题。 电路板零件配置图如下: (责任编辑：admin) |
