自制100W大甲类土炮功放

时间:2012-09-25 23:16来源:hifidiy.net论坛 作者:liujingwu 点击:

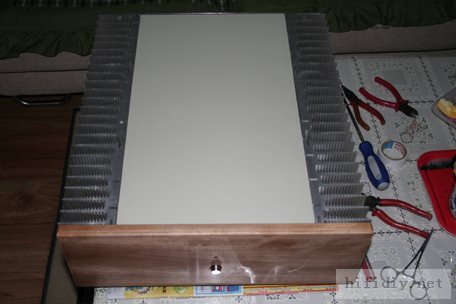

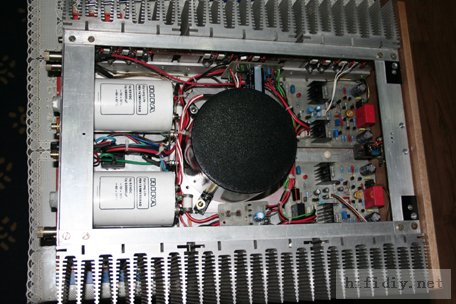

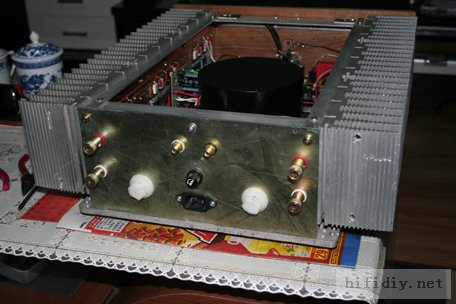

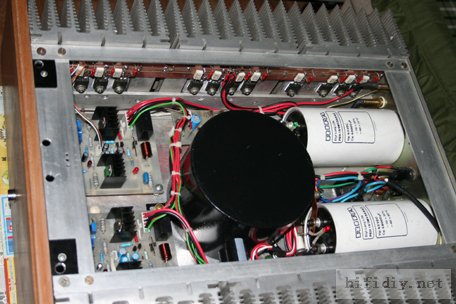

本人米少,为了减少开支除了电子元件以外的器件尽量动手制作,机箱主体是朋友送的上盖、后板是从新做的。机脚、按钮分别是钢料和不锈钢经车制电镀和抛光而成,其中800W环牛全部是自制的包括铁芯绕制、退火、浸漆、线圈绕制、牛罩的制作很是费点功夫,矽钢片是

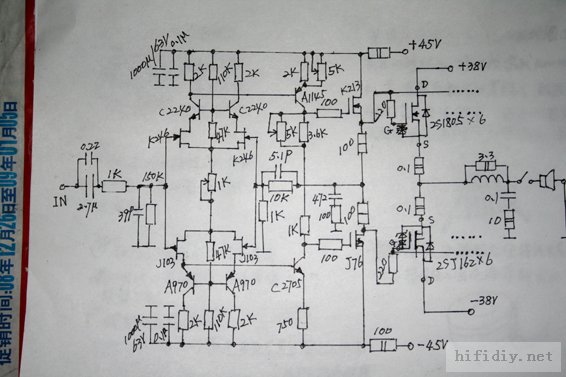

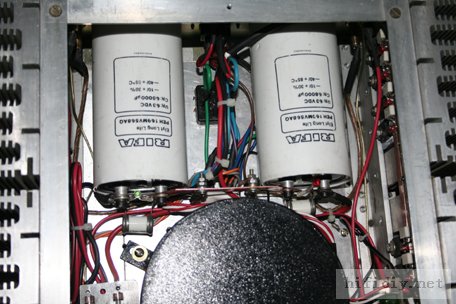

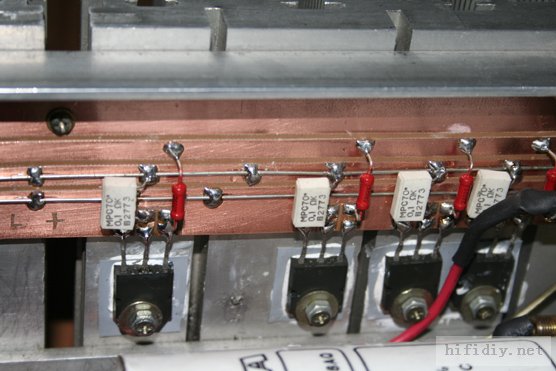

本人米少,为了减少开支除了电子元件以外的器件尽量动手制作,机箱主体是朋友送的上盖、后板是从新做的。机脚、按钮分别是钢料和不锈钢经车制电镀和抛光而成,其中800W环牛全部是自制的包括铁芯绕制、退火、浸漆、线圈绕制、牛罩的制作很是费点功夫,矽钢片是向变压器厂的朋友淘来的,大水塘选用瑞典的发烧级63V68000微法两只,每声道6对。输入级采用了对称方式,使用了4只晶体三极管C2240 A970和4只低噪声场效应管2SK246 /2SJ103组成共源-共基、差分输入电路;预激励级选用东芝音响专用管2SC2705/2SA1145;激励级选用日立中功率MOS-FET对管K213/J76;末级采用日立的2SK1058/ 2SJ162对管每只管的静态电流调到0.45A,激励级调到25毫安。前后级采用无大环路负反馈电路;前级供电电压45V,末级38V。功率输出100W(50W)

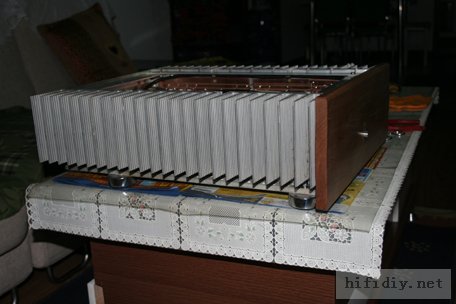

散热器80X120X480,底板10MM铝板,总重25KG

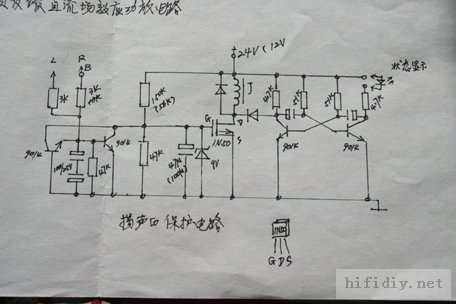

注:驱动板是纯手工制作的,采用的是较传统土法炮制(踏图、描漆、腐蚀、打孔、涂助焊剂、焊接元件)

自制100W大甲类土炮功放

自制100W大甲类土炮功放

自制100W大甲类土炮功放

自制100W大甲类土炮功放

自制100W大甲类土炮功放

自制100W大甲类土炮功放

自制100W大甲类土炮功放


自制100W大甲类土炮功放

自制100W大甲类土炮功放

散热器现在还是比较热的,100W是4欧姆音箱阻抗时的功率,8欧姆只有50W。夏天可以把电流调小一些,不然就是火炉了。

谢谢大家评论!我的电路是在电子报上找的场效应管功放电路改进后制作的,把原电路由单一电源改为前后级分别供电,将原来+-32V改为前级+-45V后级+-38V,原电路称100W甲类,我不会计算甲类功放的输出功率,只是估计的并没有理论依据。


北京气候比较干燥应该使用地板蜡而不用漆,地板蜡属油性物质经常上的话实木不会开裂,上漆就不好说了! (责任编辑:admin)
