翻译：蔡国瑞　　　原文
　　完整的立体声放大器电路，包括印刷电路板2×15瓦的功率。使用最少的元件。集成电路TDA7297内部有两个桥式放大器，使其组成立体声放大器。 6-18伏电源供电，防止温度过高。

TDA7297-2×15瓦静音和待机可选功率放大器功放制作

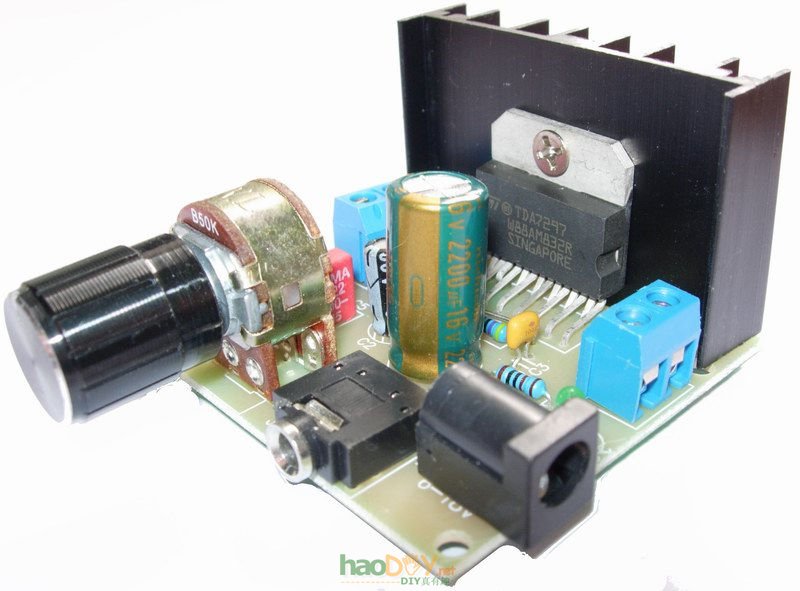

实物图

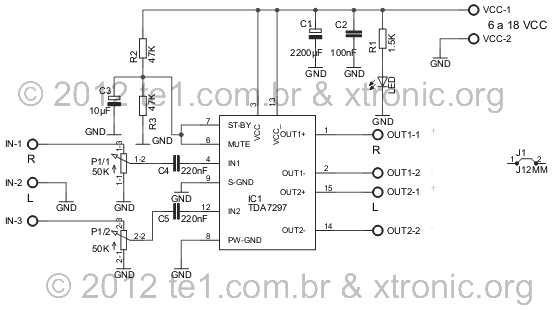

原理图

pcb图

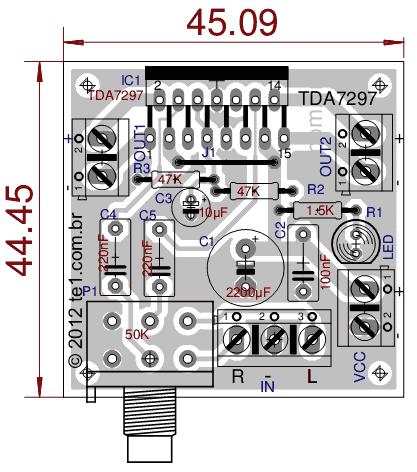

元件布局图

丝印图

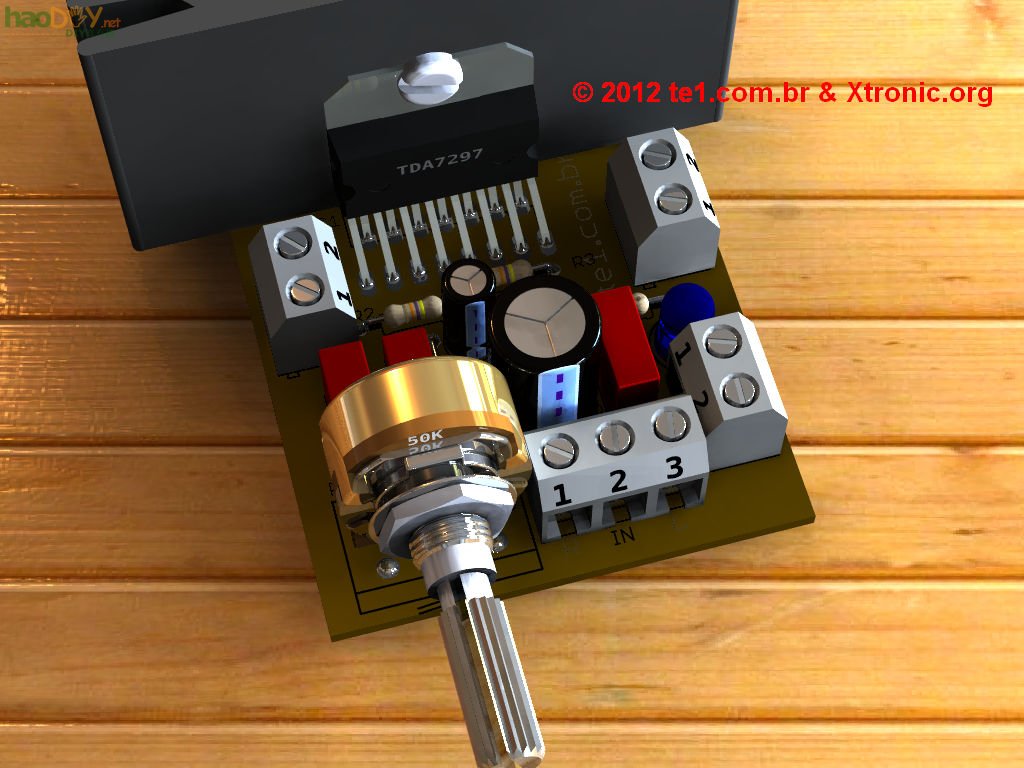

立体实物图

期间	参数
电阻 1/4 W 5%
R1	1.5K – 棕色，绿色，红色，金色
R2, R3	47K – 黄色，紫色，橙色，金色
电容器
C1	2200µF/25V – 电解电容
C2	100nF/250V – 聚酯电容器
C3	10µF/25V – 电解电容
C4	220nF /100V – 聚酯电容器
C5	220nF /100V – 聚酯电容器
半导体
IC1	TDA7297 – 集成电路音频放大器意法半导体（ST Microelectronics）
LED	红色LED
其他
VCC	VCC连接器电源
IN	OUT1音频输出1连接器
OUT1	OUT2音频输出2连接器
OUT2	Audio output2 connector
J1	12MM 跳线
P1	50K – 双对数电位器
9-15V/2A电源
