秀一下本人14年前手工制作的甲机

时间:2012-09-18 12:17来源:hifidiy.net论坛 作者:ca191s 点击:
散热器尺寸:300X150X45 MM 基板厚13MM ,亚泰厂家邮购的 受当时条件的限制买不到厚铝板,所以产生了一个大胆的想发,一开始是用铝合金熔化后浇注在一个木制的模子里,没有想到滚烫的铝液刚一浇进去整个模子就燃烧起来了,结果失败了,铝液也因为高温氧化变
散热器尺寸:300X150X45 MM 基板厚13MM ,亚泰厂家邮购的

受当时条件的限制买不到厚铝板,所以产生了一个大胆的想发,一开始是用铝合金熔化后浇注在一个木制的模子里,没有想到滚烫的铝液刚一浇进去整个模子就燃烧起来了,结果失败了,铝液也因为高温氧化变成了泡沫状的氧化物而不能使用了白白浪费了10多公斤的铝料。

后来找到路边浇铸铝盆的小贩,用沙子做模具才浇出了两块毛坯板子,然后再用牛头刨刨平、手工打磨最后终于制作出了面板和后板,呵呵,其中的辛苦现在看来是难以想象的。

功夫不负有心人,这台甲最终还是做出来了。

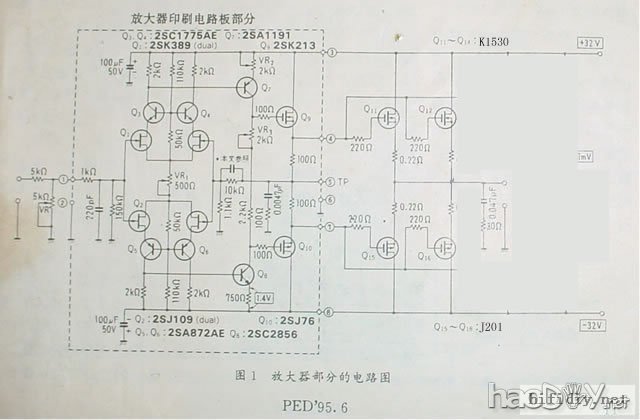

电路形式和元器件与下图基本相同,不同之处是电压,我的图纸是32V而且我的推动级是洼田稳压独立供电,采用单独变压器绕组、左右声道完全独立。

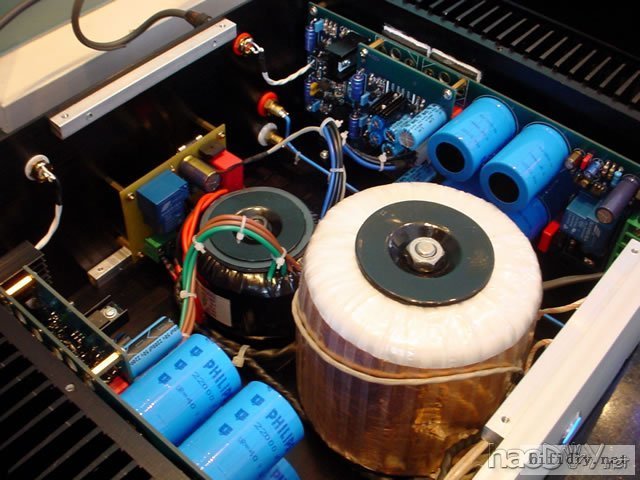

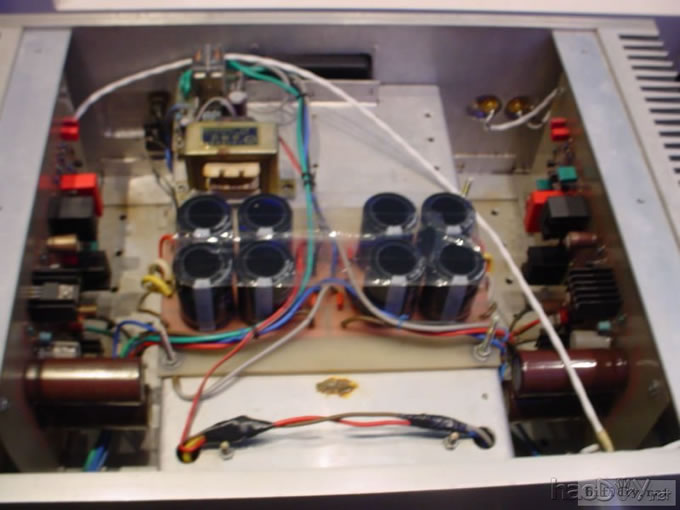

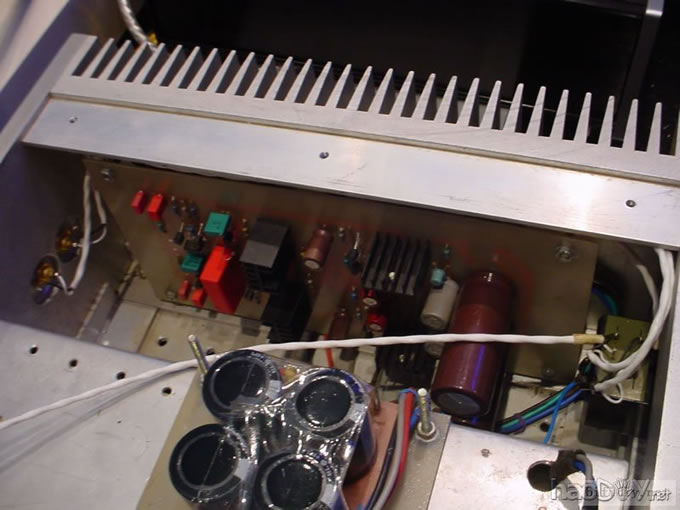

变压器是深圳日升电子订做的1000W环牛,屏蔽罩里除了变压器的位置基本放不下其他东西了,所以水塘被迫放在上面。

电位器采用ALPS 100K金属壳的那种,估计现在很难买到了。

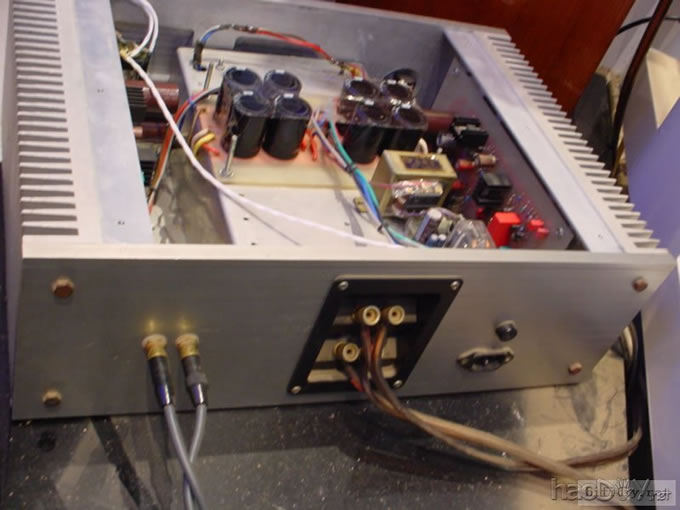

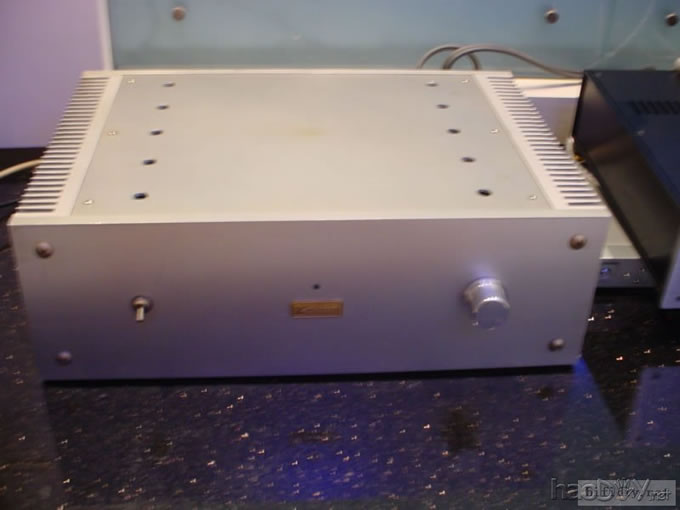

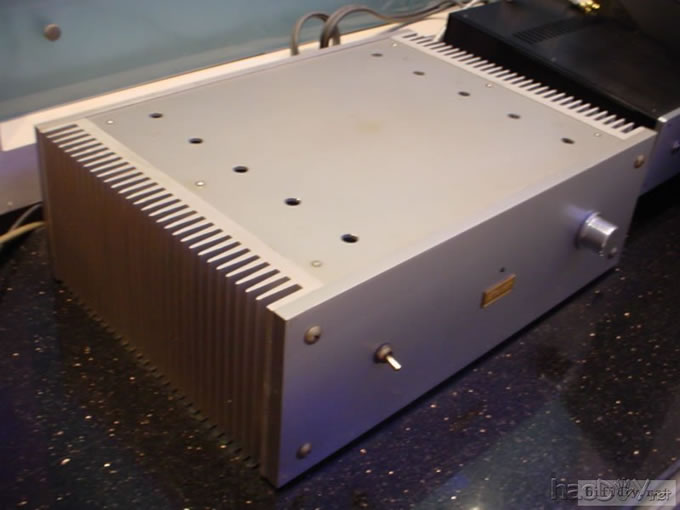

机箱的结构很简单,前后两块板子直接上在散热器上构成一个方框,再加上上下盖板就完成了。

受当时条件限制,机内连线和线的连接都是很普通的,以现在的眼光估计都没法看了,呵呵

秀一下本人14年前手工制作的甲机

秀一下本人14年前手工制作的甲机


秀一下本人14年前手工制作的甲机

秀一下本人14年前手工制作的甲机

秀一下本人14年前手工制作的甲机

秀一下本人14年前手工制作的甲机

我的推动管30MA,我们这里气温太高所以输出场管每管300ma左右。



但我感觉原电路中低音提升稍微过多了一些达到6dB左右,我把它调整为提升3dB左右比较好听。

牛大着呢,整个罩子内就装得下牛、桥堆

小牛只是喇叭保护板的电源是后来加上去的

过段时间换线的时候把推动电流适当调高点试试看,提高电流是有一定余量的。

100Ma以上的电流对这个电路来说太高了点,散热片太小

我认为要看用在什么电路中了,K214/J77如果是用在耳放调到这么大还差不多,毕竟耳放的电压和此推动级的电压差别太大了,并且推动的对象也不同啊


呵呵,这机器后来已经重做了

管子每声道用4对K1058/J162


秀一下本人14年前手工制作的甲机

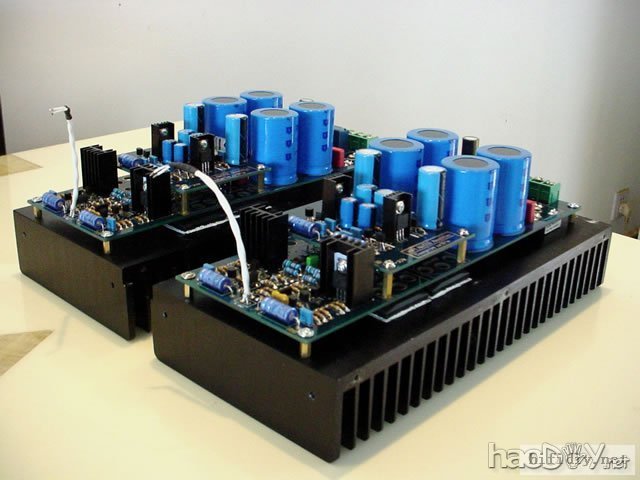

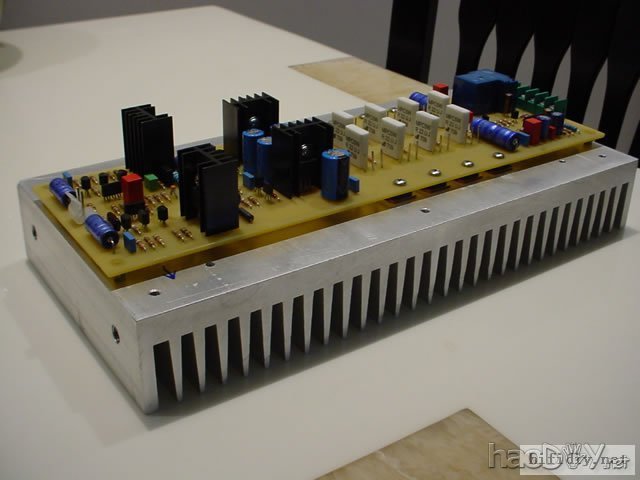

最后还是用这个电路开了一版,管子改用三肯C3264/A1295


秀一下本人14年前手工制作的甲机

秀一下本人14年前手工制作的甲机

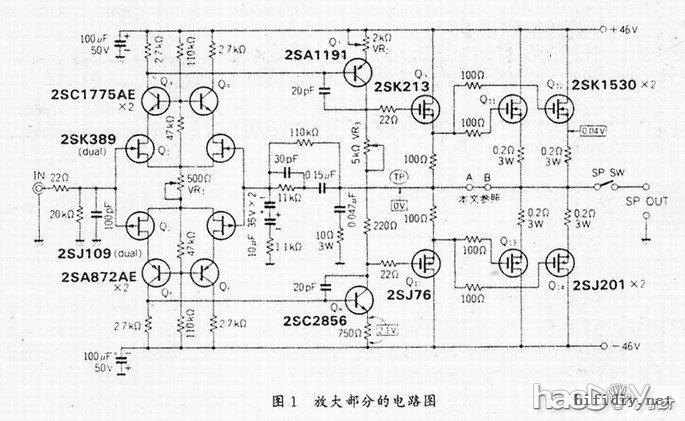

电路图是这个,不过我实际作的时候前级是洼田单独供电的


秀一下本人14年前手工制作的甲机

以前的PCB是手绘的,当时的图已找不到了

不过现在开版的这个PCB比以前那个要好得多
