超线性PP EL34放大器

国外ef86+6fq7+EL34电子管放大器推挽胆机DIY项目

超线性PP EL34放大器
这是GIANNIS Spathopoulos EL34放大器推挽DIY项目。这是一个典范的推挽放大器的计划。

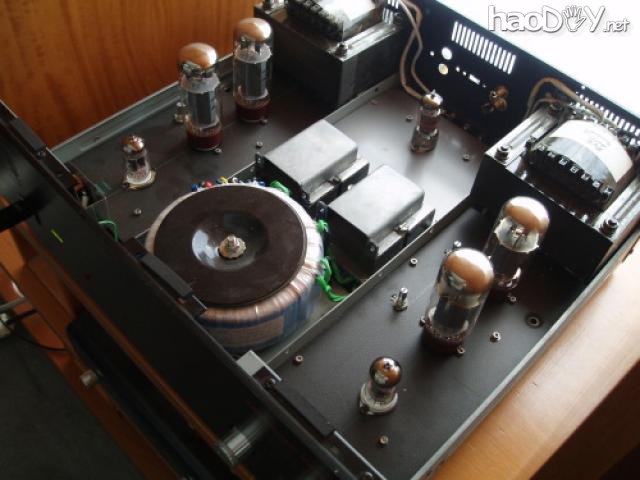

这是一个超线性模式PP安培行使EF86（电压增益）和6FQ7（相疏散器）管在驱动阶段。都是手工制作的输出变压器（P＆K音频）。我们成立了这个放大器在一个现成的chassis.It是硬接线银铁氟龙电缆的全部要害路径。听此放大器我们的第一印象很是好。它简直机能优秀。

一些化验后，我们宣布的第一份草案道理图。必要留意的是，我们在全部应用没有反馈。板到板的负载的输出级是5k欧姆，线间电压的电压为430伏特。施加的偏置电压为-47Volts（-35V网格）。
丈量1kHz时的输入迅速度是7.5 mV的约25 W的输出没有反馈。总谐波失真是约1％时，没有被施加反馈。

丈量，数据也将很快面市。
我们将继承测试它，听它举办须要的微调。
