打造一代名机山水5900功放

时间:2012-09-11 22:09来源:未知 作者:admin 点击: 次
看了两位大侠的作品7294和nap140，我也秀一下自己的5900，凑齐la大这次新开的功放三剑客。这次制作，遵循平台化概念，用了冯生机箱，标准化的电源模块及散热器。零件备齐，就开工了。 2011-7-17 18:31 上传 下载附件 (262.48 KB) 开始焊接，原件从矮到高安装

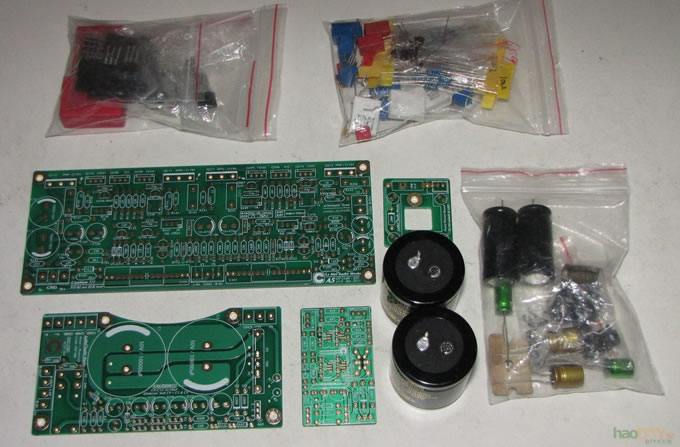

看了两位大侠的作品7294和nap140，我也秀一下自己的5900，凑齐la大这次新开的功放“三剑客”。这次制作，遵循平台化概念，用了冯生机箱，标准化的电源模块及散热器。零件备齐，就开工了。
打造一代名机山水5900功放

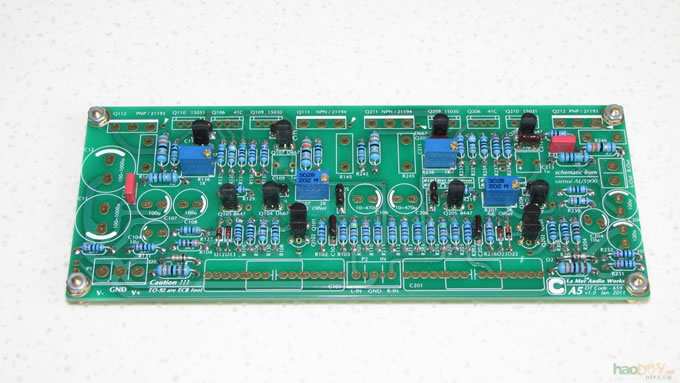

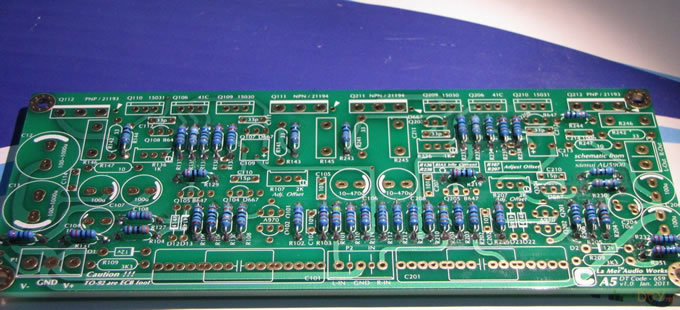

开始焊接，原件从矮到高安装
打造一代名机山水5900功放

打造一代名机山水5900功放

打造一代名机山水5900功放

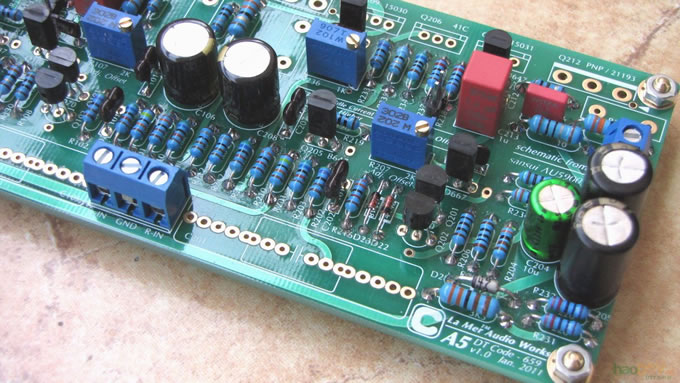

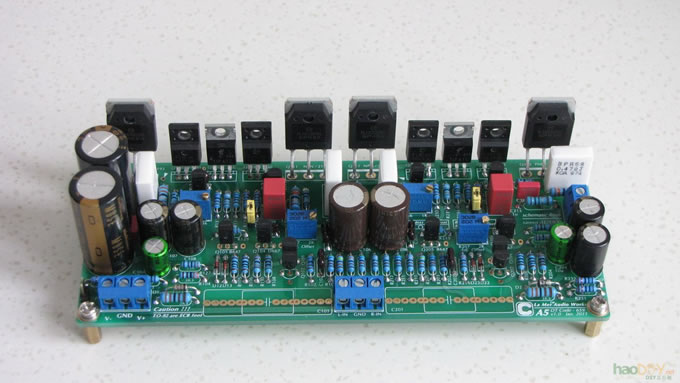

由于是日本厂商电路，所以功放板都用了日系的电解电容，小电容用了威马等cbb和云母电容。大管和推动管是安森美的3281/1302及15030/15031 。
打造一代名机山水5900功放

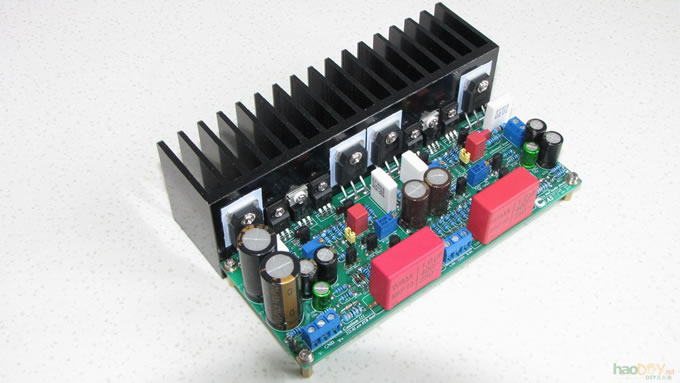

完成后装上la大定制的散热器（孔是打好了，这下省力了），最初装的是威马的1u mkp10，颜色很漂亮，但是后来经过多次试验，测了10几种耦合电容，最后选定的是CDE的3u立式电容，在接长引脚以后横着安装，效果很不错。
打造一代名机山水5900功放

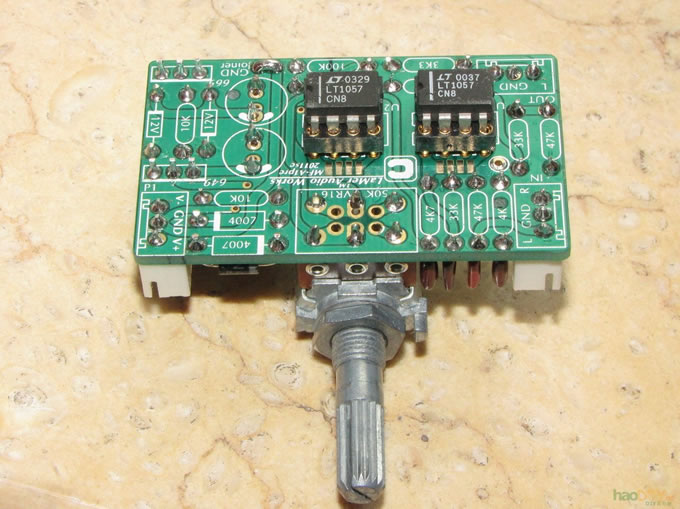

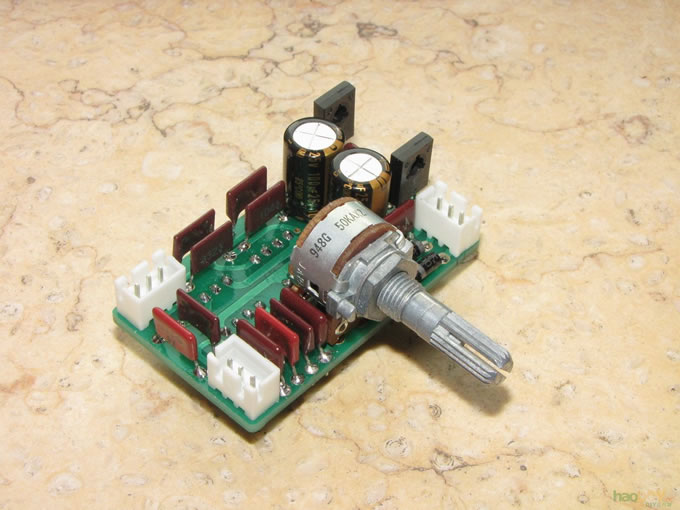

这次前级很特别，超mini，还支持贴片运放。照说明电位器反装，但是这样就看不到我特别准备的光阴电阻了（就是为了好看啊打造一代名机山水5900功放 ），最后索性把除了运放外的所有原件都反装了。
打造一代名机山水5900功放

打造一代名机山水5900功放

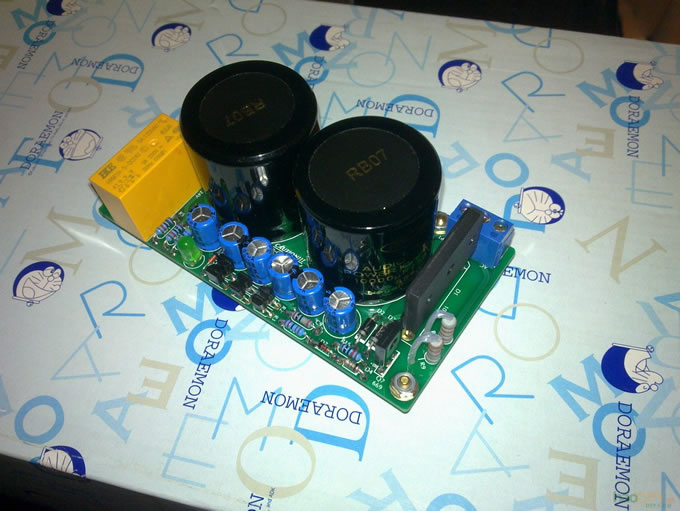

电源部分使用了双25v/160w环牛，这次的电源板可以直接输出小电流+-12v，省去变压器的小绕组了。滤波使用的也是
配套小机箱的矮个诺华10000uf。
打造一代名机山水5900功放
