补足短板的尝试：复合稳压版单电源lm1875功放(2)_haoDIY

单电源电路由于输出电容的存在，省掉了保护继电器，附带好处之一。

3. 输出电容音质校正
单电源的缺点也要考虑，最主要就是增加了输出电容，这个电容的电流很大，对音质的影响不可忽视，所以必须考虑改善的方法，一并在这次完成实验。

电路图在官方单电源电路的基础上，主要改进方向是改善引入杂音的地方，并且增加左右声道的独立性，再有就是考虑改善输出电容对音质的影响。
稳压电源手头没有合适的电路，再加上多年的职业习惯，每次制作不能超过三个不确定因素，防止烂尾呀，所以这次先采用集成LDO稳压器代用，如果效果好再自己设计专门的稳压电源电路。

线路板设计主要考虑两点：信号线路最短和整机单点接地。
说的够多了，上图。希望各位大侠多多指正，小弟不胜感激！

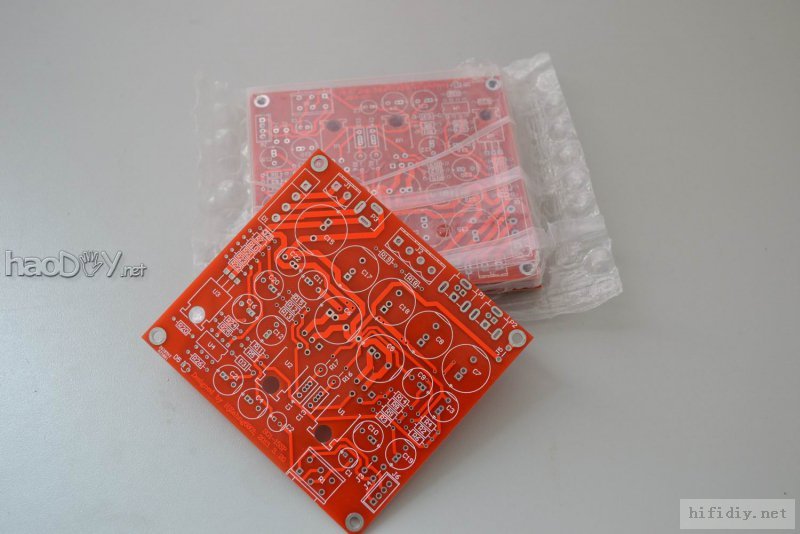

PCB图：13
补足短板的尝试：复合稳压版单电源lm1875功放

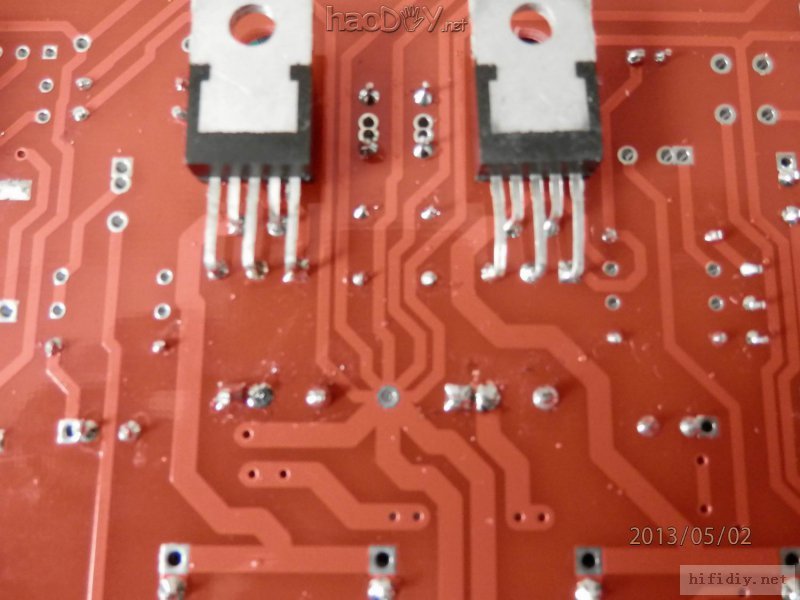

反面单点接地：160
补足短板的尝试：复合稳压版单电源lm1875功放

所用元件本着够用就好的原则，但是不能忽略元件的基本性能，经过认真比对，选择主要元件都是名牌大厂的产品，具有可追溯性。
元件大集合:16
(责任编辑：admin)
