澳大利亚译文:NANOO - DIY LM3875 功放

时间:2012-10-29 19:43来源:diyaudioprojects.com 作者:Mark Houston 点击:
前阵子,吉奥把我介绍给芯片的放大器(gainclones)的概念。 也就是说,在单个衬底上的硅的运算放大器(运放)的基础上的一个单一的集成电路。 LM3875是武器的选择。 这个伟大的芯片,稍微大一点,比大小的缩略图,并可以提供高达56W与100W峰值RMS连续在0.05

前阵子,吉奥把我介绍给芯片的放大器(gainclones)的概念。也就是说,在单个衬底上的硅的运算放大器(运放)的基础上的一个单一的集成电路。LM3875是“武器的选择”。这个伟大的芯片,稍微大一点,比大小的缩略图,并可以提供高达56W与100W峰值RMS连续在0.05%的失真,它可以做到这一点!因为他们是直流放大器(DC耦合的权利,通过放大器),他们可以去所有的方式到400kHz的!

如果这是不够的,你只需要三个电阻和合理的线帽一对夫妇(1500UF会做)建立一个高端放大器。体积小,功能强大的,灵活的,但最重要的是,当正确实施,很音乐,很自然的。

我建立了第一个chipamp是一对冷库。虽然这是一个小工业,他们提供了很大的时间。

澳大利亚译文:NANOO - DIY LM3875 功放

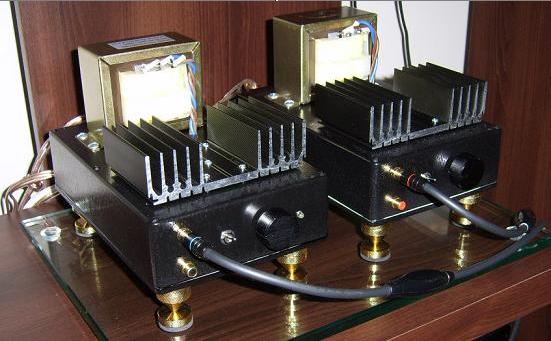

图片01:LM3875直板放大器


一个DIY的Nanoo LM3875 IC非反相芯片放大器(Gainclone)

我被迷住了百达翡丽 -这也是基于LM3875运放芯片。它体积小,非常优雅和与外部电源。

我讨厌工作在狭小的空间,但我是相当不错的。一切有关该放大器版本是困难的,因为空间的限制。多少个夜晚,预先设计的试验,我终于把它在一起。

澳大利亚译文:NANOO - DIY LM3875 功放

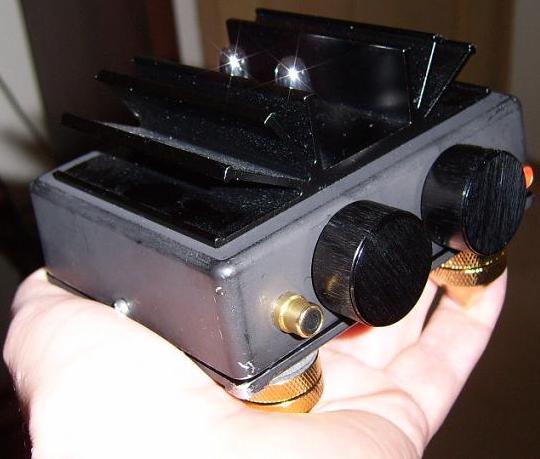

照片02:Nanoo放大器

一看的图像显示,这是多么小的放大器。这个盒子尺寸为119 X 94 X 34毫米。它坐落在你的手掌和两个音量衰减器,超大垫实心黄铜隔离的脚,镀金重型扬声器端子,镀金输入插孔,纯银(99.99%)的信号路径,5600UF滤波电容的接线和重型铜导线连接到扬声器端子。图所示,在图01示意性了The Nanoo的。

澳大利亚译文:NANOO - DIY LM3875 功放

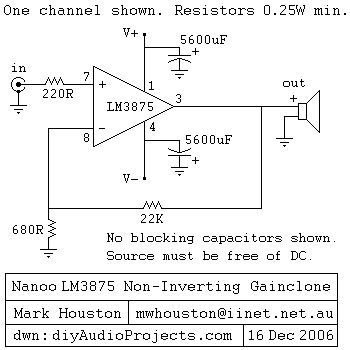

图01:原理图 - LM3875非反相Gainclone的放大器

所有的接线,这点对点的LM3875 gainclone使用面包板是类似的因此,冷却不是最佳的,该芯片是用螺栓固定的情况下的侧面。该放大器都配有一个RSR232接收功率从远程电源插头。脐带是提供地球上的四根电线的两个重型。铁氧体电抗器上的电源线是用来减少任何杂散进入放大器的EMI。该放大器可以坐在压铸PS的情况下,坐在厚的硅脚。

澳大利亚译文:NANOO - DIY LM3875 功放

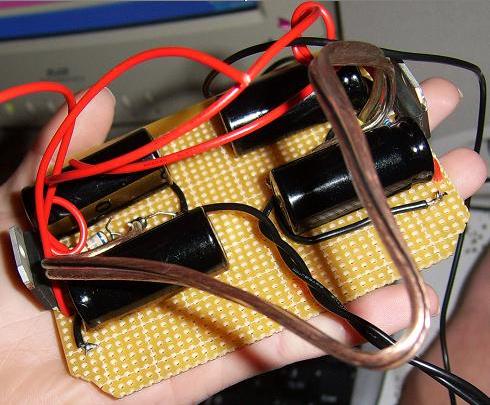

图片03:Nanoo放大器对实验


外部电源供电

通过一个外部电源的电源供给。一个EMI滤波器是用来清理AC和外壳是一个沉重的铝压铸外壳。电源变压器toriodal的(160VA)和高电流的桥式整流器产生+ /-35V。两个4.7uF的涤纶电容器用于预过滤器的电源轨。

澳大利亚译文:NANOO - DIY LM3875 功放

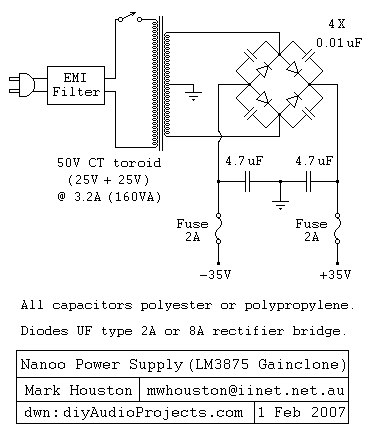

图02:电源原理图Nanoo

澳大利亚译文:NANOO - DIY LM3875 功放

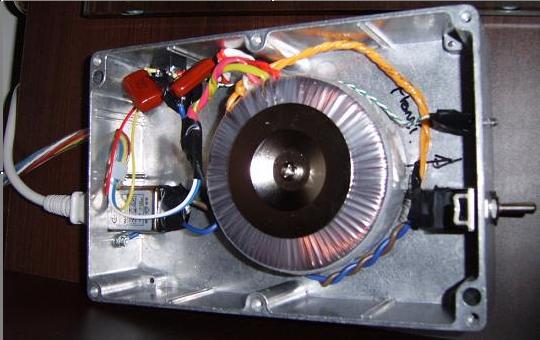

图片04:外部电源为Nanoo

澳大利亚译文:NANOO - DIY LM3875 功放

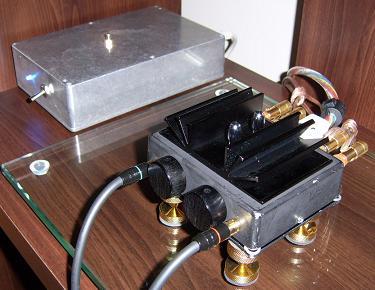

图片05:使用外部电源的Nanoo


GAINCLONE声音

好强的,干净的声音。不能在同一个班级的冷库,但非常可听性。我用它作为我的家庭房放大器驱动两个63L 12“低音单元的3路系统,它可以轻松地驱动这些扬声器大声如果需要的话,我过我的冷库至400kHz,没有任何理由的Nanoo为什么不应该有相同的的频率范围。
