　本电路保护电路作用不大，且动作时或引起产生直流，故没有安装。

仿真的电路
　　末级采用新型器件超大电流场效应管UHC-mos（平均电流30A，瞬时电流120A）的目的是为了采用一对管的情况下获得更大的推力，本电路一对管克毫不费力的推动4欧甚至2欧的负载。据了解，nap新的旗舰nap-500亦是采用输出电流达80A的超大电流管，不过他把型号抹去了，打上了自己的编号。所以，这种改动应该来说对音质提升是有积极意义的。

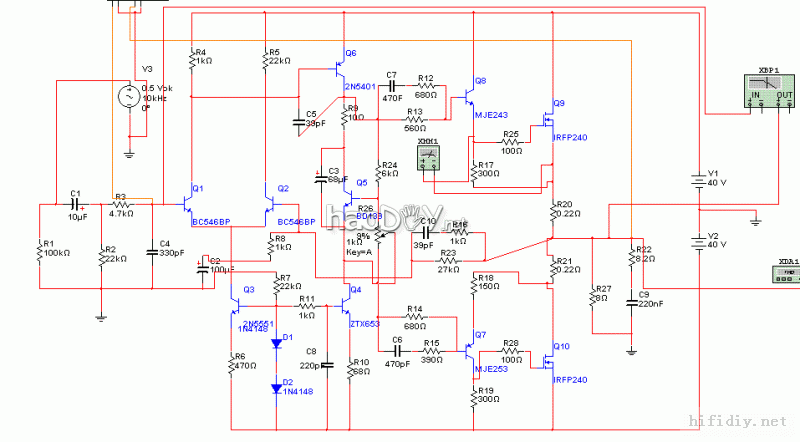

　　下面的电路是仿真的电路，关键的地方予以保留，其改动主要是适应UHC-mos的偏置电流。除此之外，第一级恒流源负载由６２０欧改为４７０欧，是通过反复仿真得来的，此时失真最小且中点电位最低。
旧瓶装新酒，“铭”naim nap140功放再制作附电线路图纸

四，制作调试要点
　　１、由于ｍｏｓ管开启电压高，补偿电路要做适当调整，２ｋ７电阻改为３.３ｋ，可调电阻改为１ｋ，１.２ｋ电阻断开。

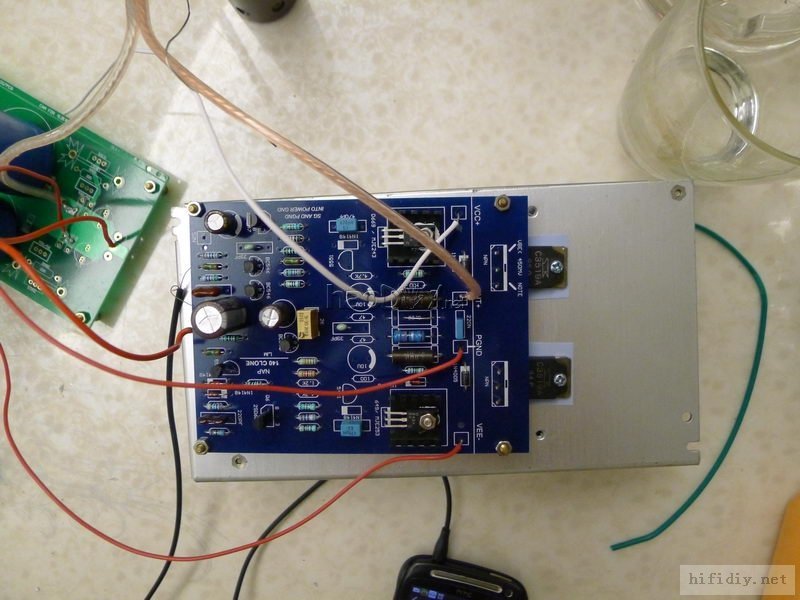

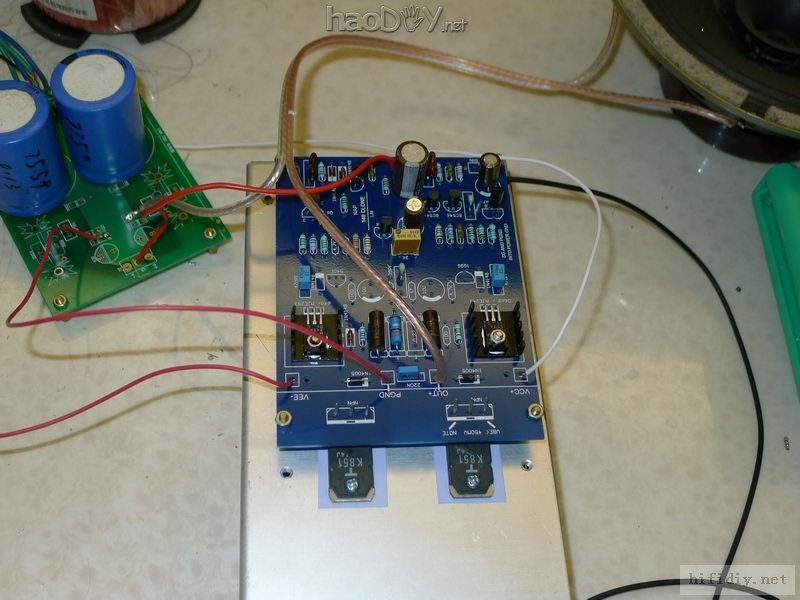

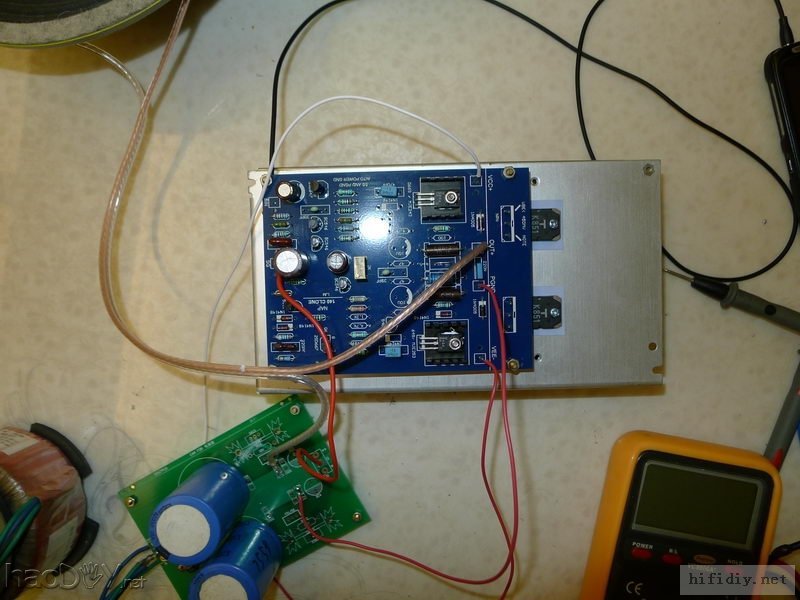

　　２、调试时先不接末级功率管。测试中点电位应在５０ｍｖ以内。
旧瓶装新酒，“铭”naim nap140功放再制作附电线路图纸

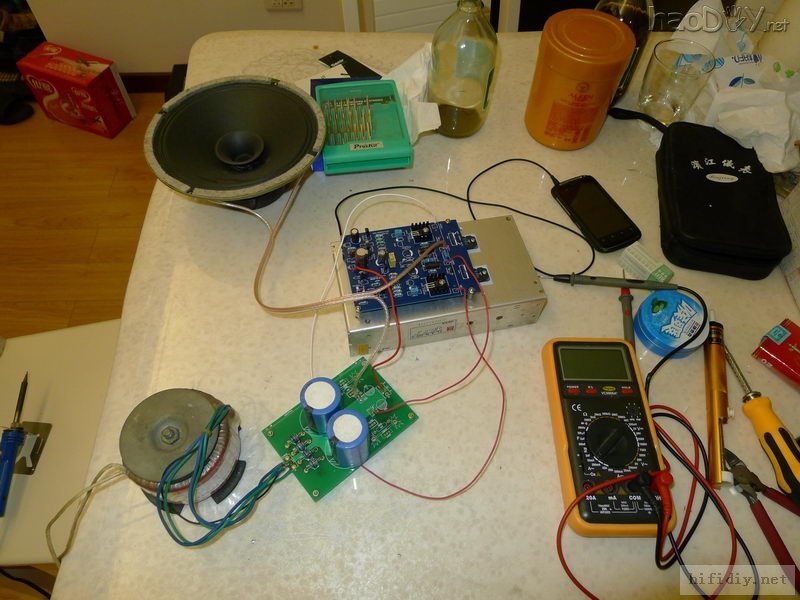

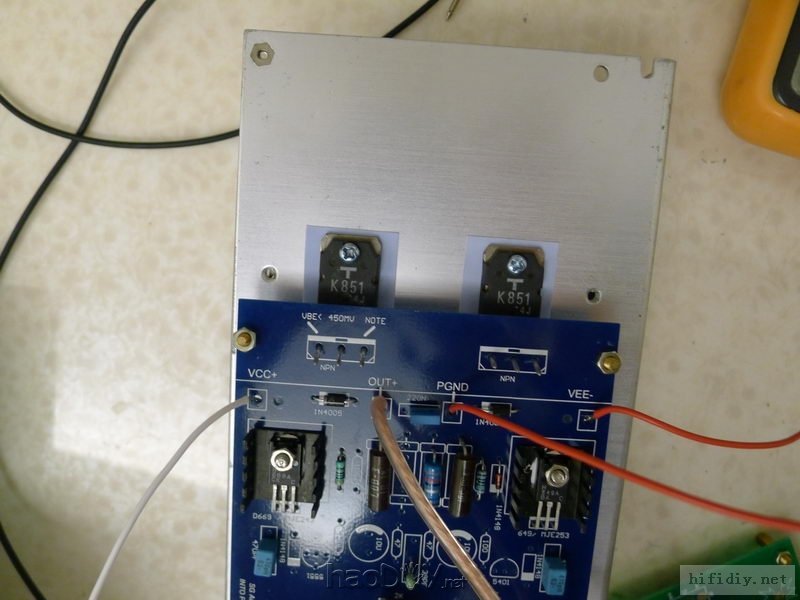

上图为末级采用ｋ８５１调试的情形。
旧瓶装新酒，“铭”naim nap140功放再制作附电线路图纸
