NND.欧洲佬还真会炒作.末端无反馈重新搬上了舞台.一个108B叫价竟然38W.听说声音还比较好.10个人有超过半数竟然忽视FM老大的存在.两者失真指标相差天昂地别 .  看来发展下去.技术还是技术.听感还是听感了.俺顶声音不顶价钱.也重新弄个---末端无大环负反馈又听听.  的确.和大环超低失真放大的风格差异比想象的大.以前木有做低失真的来对比.所以感觉不到大差异.

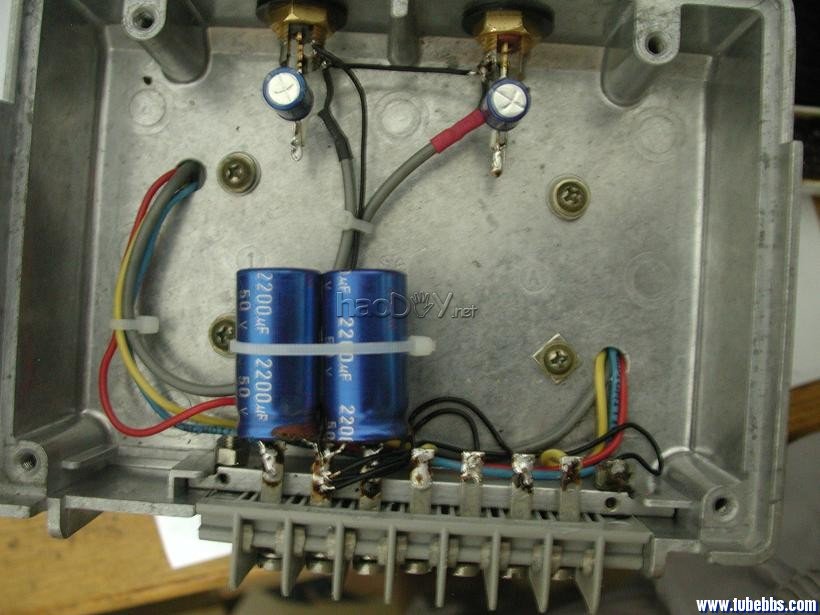

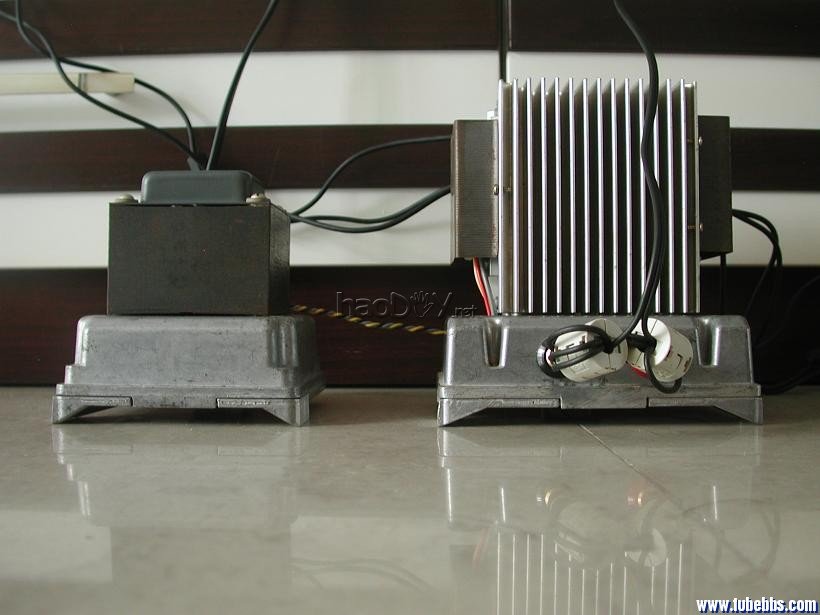

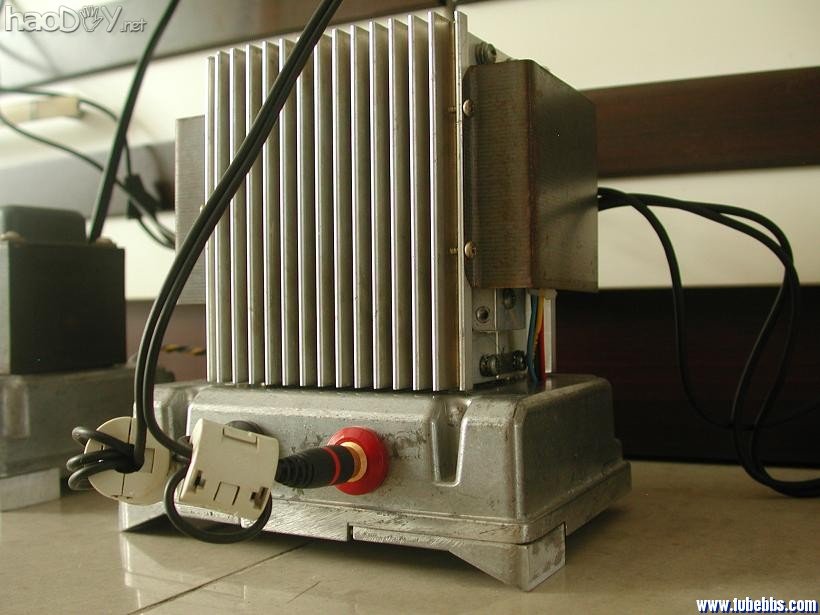

静态电流不大.百来毫安.功率不大.目的只经音源直接驱动.所以变压器输出电流只有1A.但电压较高.用了士42V.能大幅度降低失真.可以通过前加电压驱动级提升输出功率.输出100W没有问题.不过变压器和散热要更换是肯定的.俺一直不喜欢轰.所以很多时候够听就行了.功率再大点就用升压牛.电路输入阻抗不高.2.5K左右.容易和2-4倍的牛相匹配. 昨晚测过失真. 1W小于0.1%. 3W小于0.5%. 5W小于1%. 再大没去测.电源牛电流太小.超额参数没有意义. 上面的是THD.谐波基本分布是2FS和3FS.再上去很低

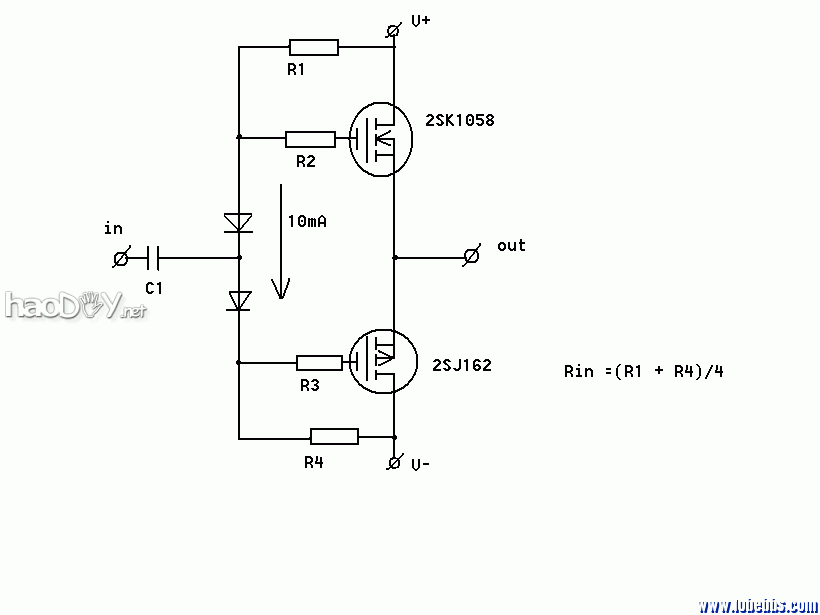

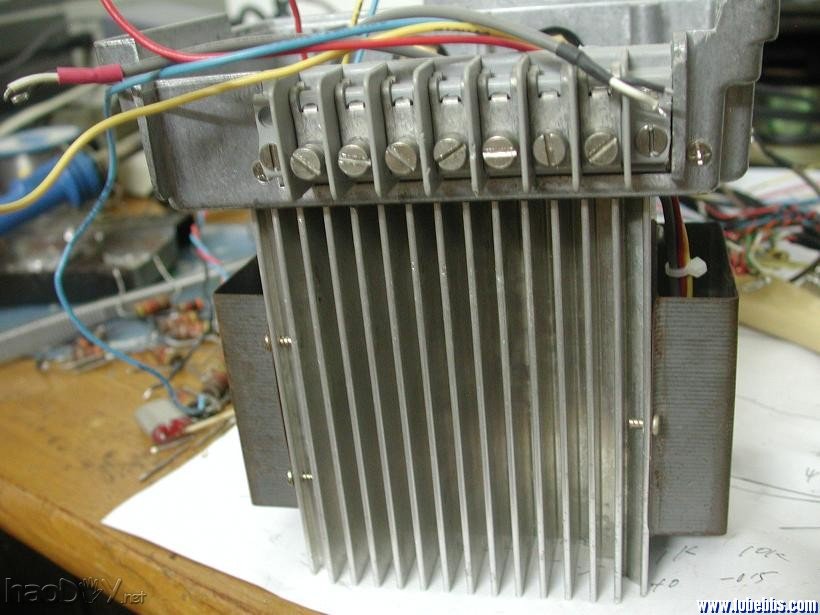

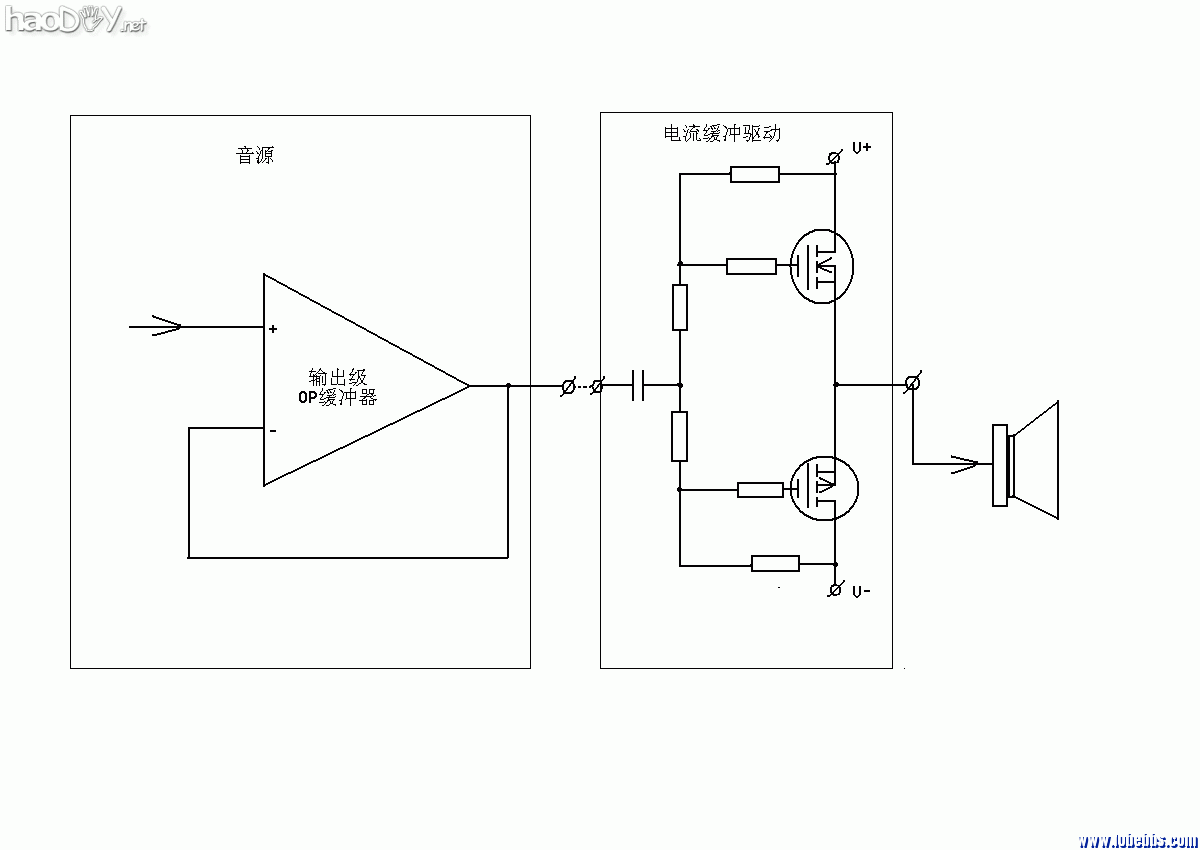

全交代完毕 末端开环.声音好是好.碳芯电阻声音也很好听.毕竟过电是整芯导通的.比起膜表过电的其他电阻.在声音低频领域这块.除了噪音.别的都强.喜欢.还是说开环吧.由于这结构类似电压跟随方式.所以阻尼比胆电路开环更低些.声音更透明.速度也偏快.相同的是.有着彼此相近的谐波失真特征.仅仅是失真总幅稍为比胆电路少些.声音是暖的那类#p#分页标题#e# 之前没说.因为昨晚通电才一两个小时.今早到现在是好几个小时了.中点稳定. 刚通电.左声到-80毫伏.右-30毫伏.半小时后整机温度稳定.左-30毫伏.右+20毫伏.一直稳定到目前. 这款管是负温度系数特征.所以温度稳定性好.用正温度系数特征管.必须要温补偿.否则冷机热机机温漂大.当然.散热够霸气的话.冷机热机温差不大的话.不用作补温度偿也是可以的. 原则上.功率管偏流用两只二极管来牵位比较安全.不至于在调试过程电阻使用误差导致功率管过流烧毁.当然用电阻代替也可以.小心点就行了. 说白了.这玩具压跟就是个跟随器而已.很简单的不值一提.声频应用吸引的的地方就是.末端是开放的.完整的功率放大器这就是功率级.但通常为了指标.都形成闭环而已.开环的商品比较少见.因为要整调比较麻烦.而且完整电路的话.也要筛管来保证一致性.傻子功放厂才干的是事.除非利润相当吸引. 这次也只是实验目的.所以电压放大级省略了.就算是输出功率不大十来瓦的话.用OP驱动也完全没有问题的.目前已经有很多性能超群的新型音频OP诞生了.旧款的5532/34也行.毕竟.声音大方向是功率级左右的.OP的参数不比这还要弱.  其实是功率缓冲而已.我现在是单独使用.就是使用音源里头的运放输出驱动.需要更大些功率的.前面加运放放大电路做电压驱动吧.有十来瓦的.以前运放直推也经常见的.只是那些电路带末端负反馈的.所以没有直流中点漂移调整这些繁琐事情.基本一装就可以用  声音呢.如果听过开环的.都知道开环的声场纵深度和闭环很不一样.声场自由些.离箱感明显很多. 音色呢.实指声泛音规律.介于晶体管管机和胆机之间.从谐波特征可以找到特征.谐波失真大于晶体管机小于胆机. 控制力.也就是说阻尼.接近闭环.因为是跟随结构. 频幅特征.由于无大环负反馈.所以不用考虑自激.由器件自身参数来决定高频衰度.所以好于晶体管更超过胆机.所以声音速度一流.很快.大编制表现很满意 .DZ108B使用的是双极晶体管.而且输入输出级同时运用跟随结构谋求稳定性.实际放大只有一级.因为DZ108B有很多的专利限制.这里去分析它的整体电路意图和核心显得不厚道.它有着特殊的方式去获取级间放大线性过渡和热稳定方式.来保证电路的长久稳定性.其实要仿它不是件易事.因为它毕竟是以开环结构形式存在的.稍有不慎就效果天壤地别.不同于常规的晶体管机.开个板照件安装基本就能正常工作.它更多的核心在于对器件的运用... 所以,这里以另外的手段获取同效是一个良策.尽管声音存在差异.那也只是多与寡的差异.相同的结构都有着相同的声特征因子. |
