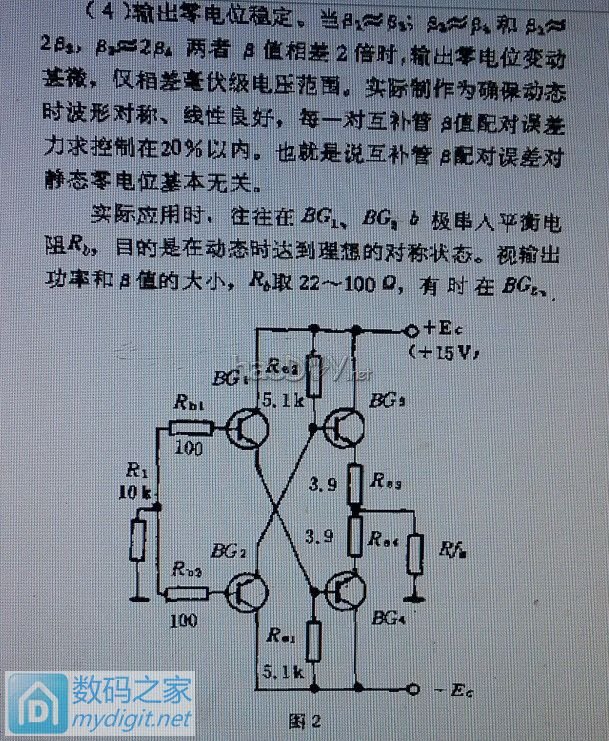

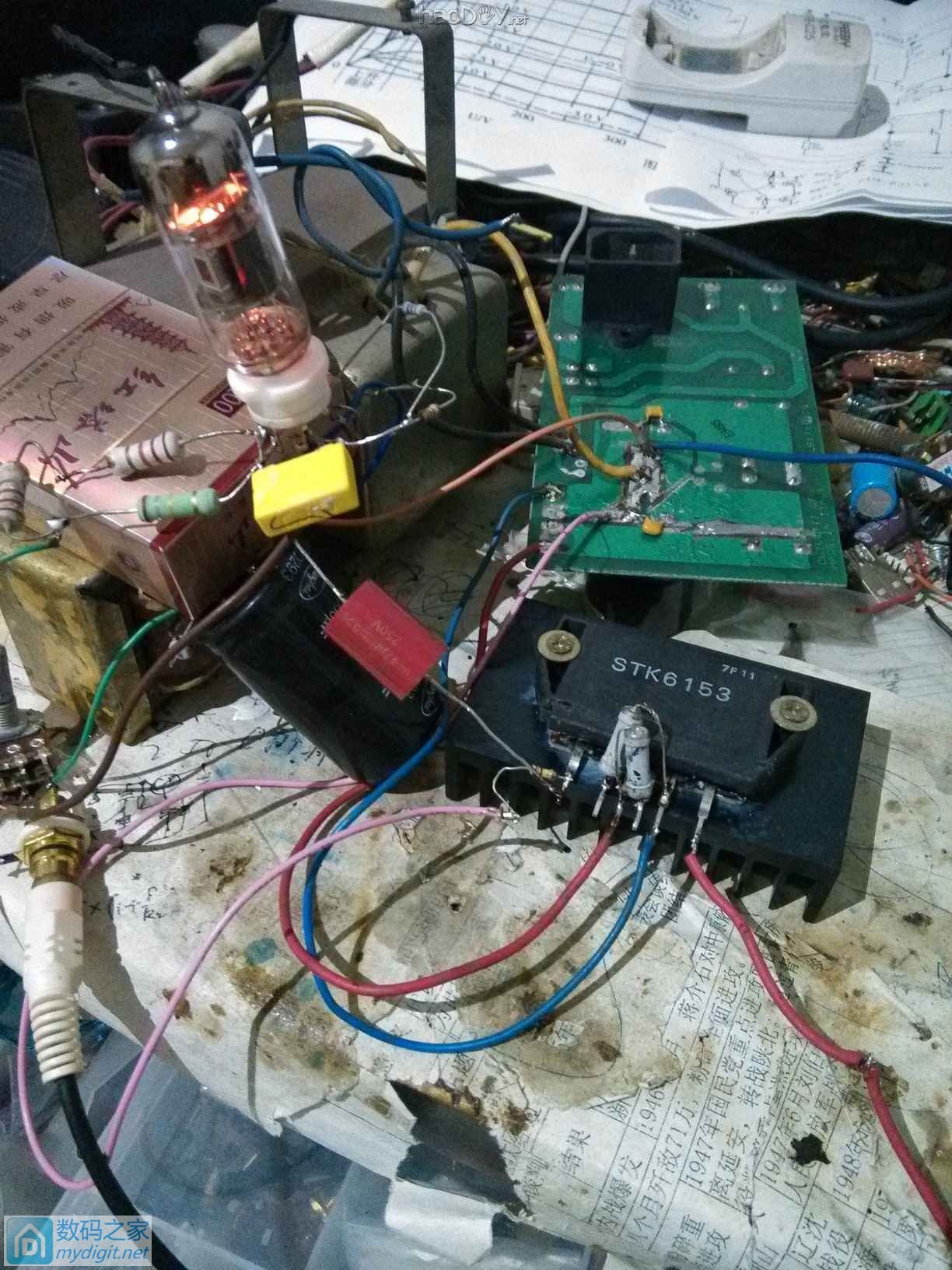

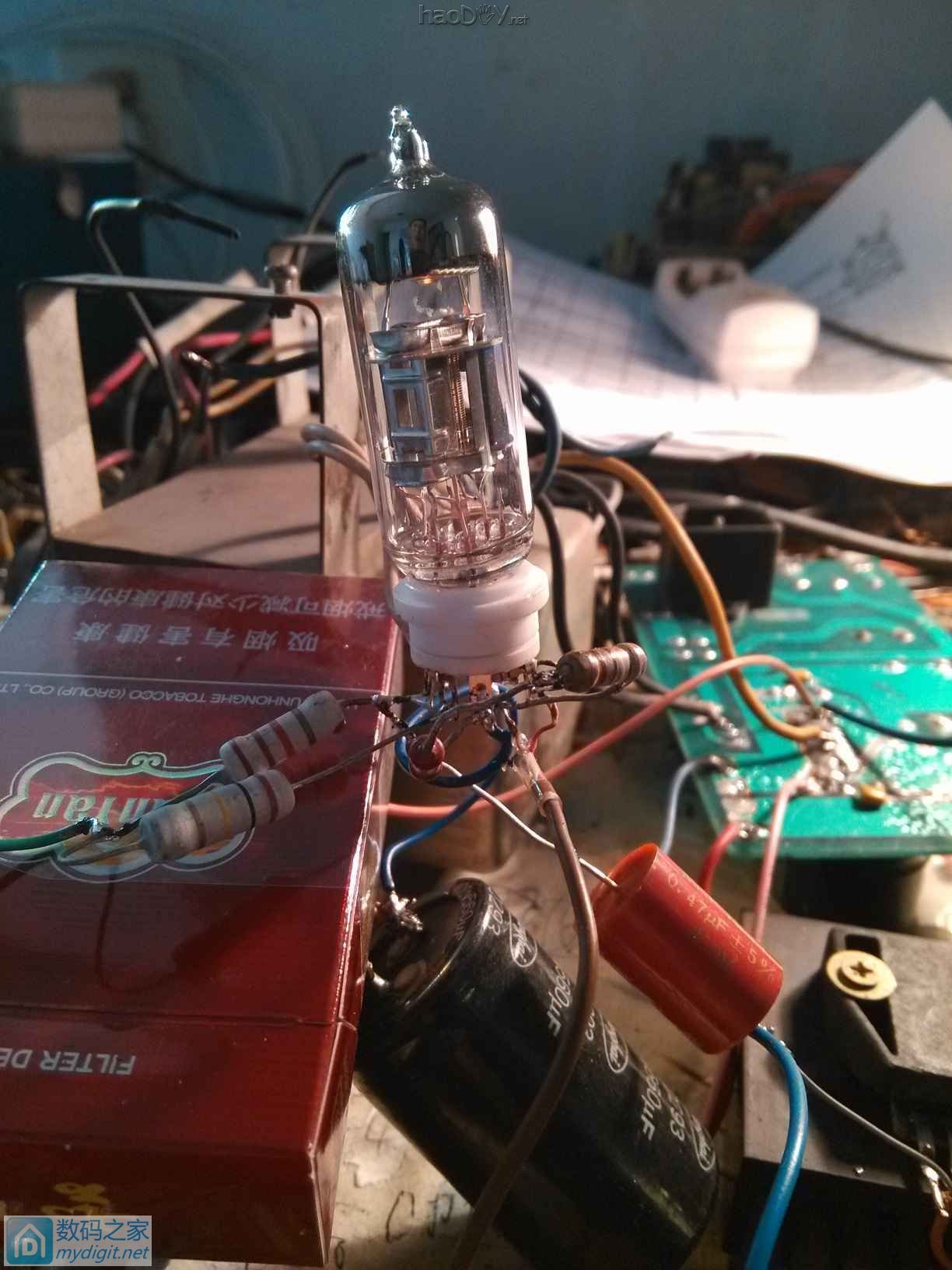

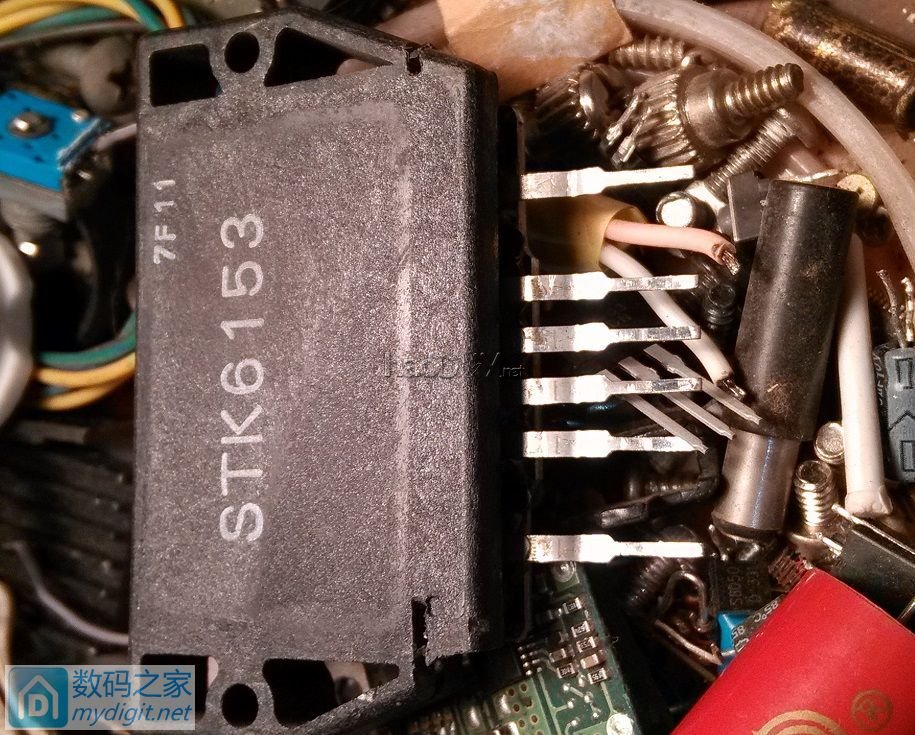

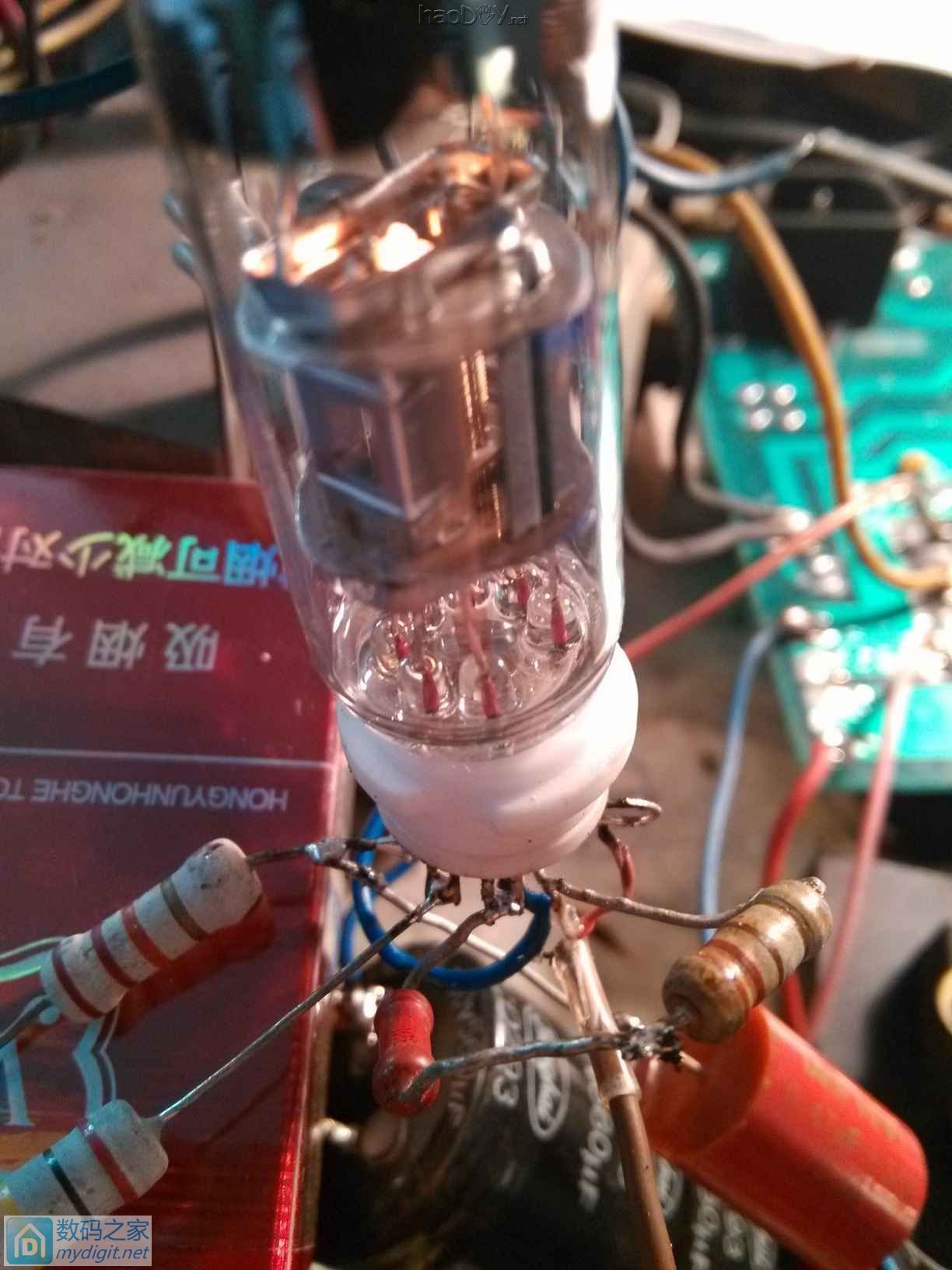

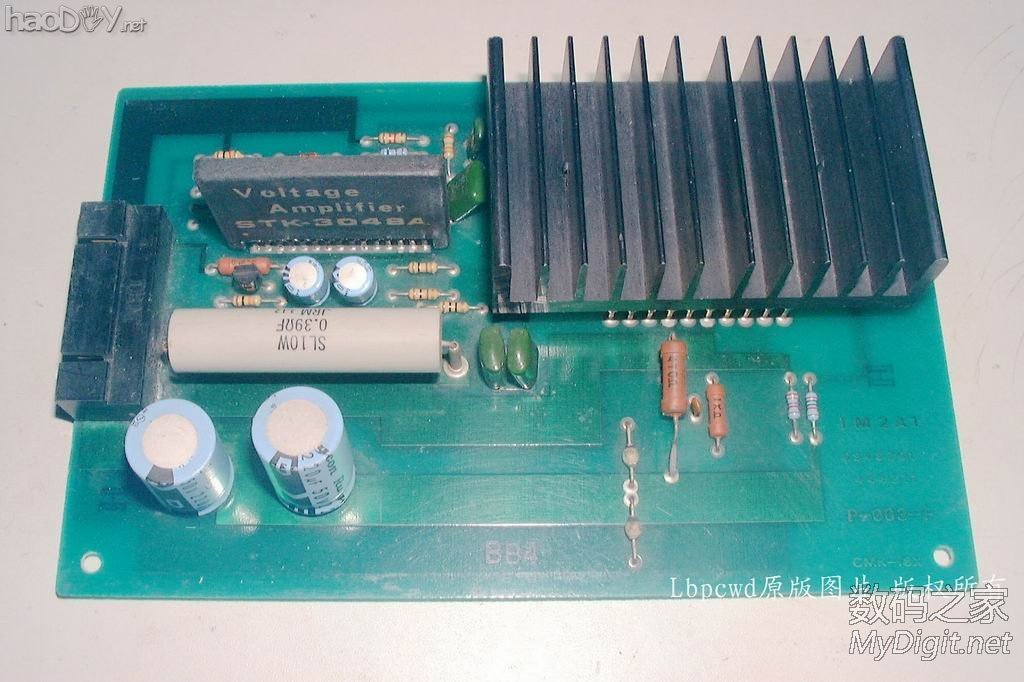

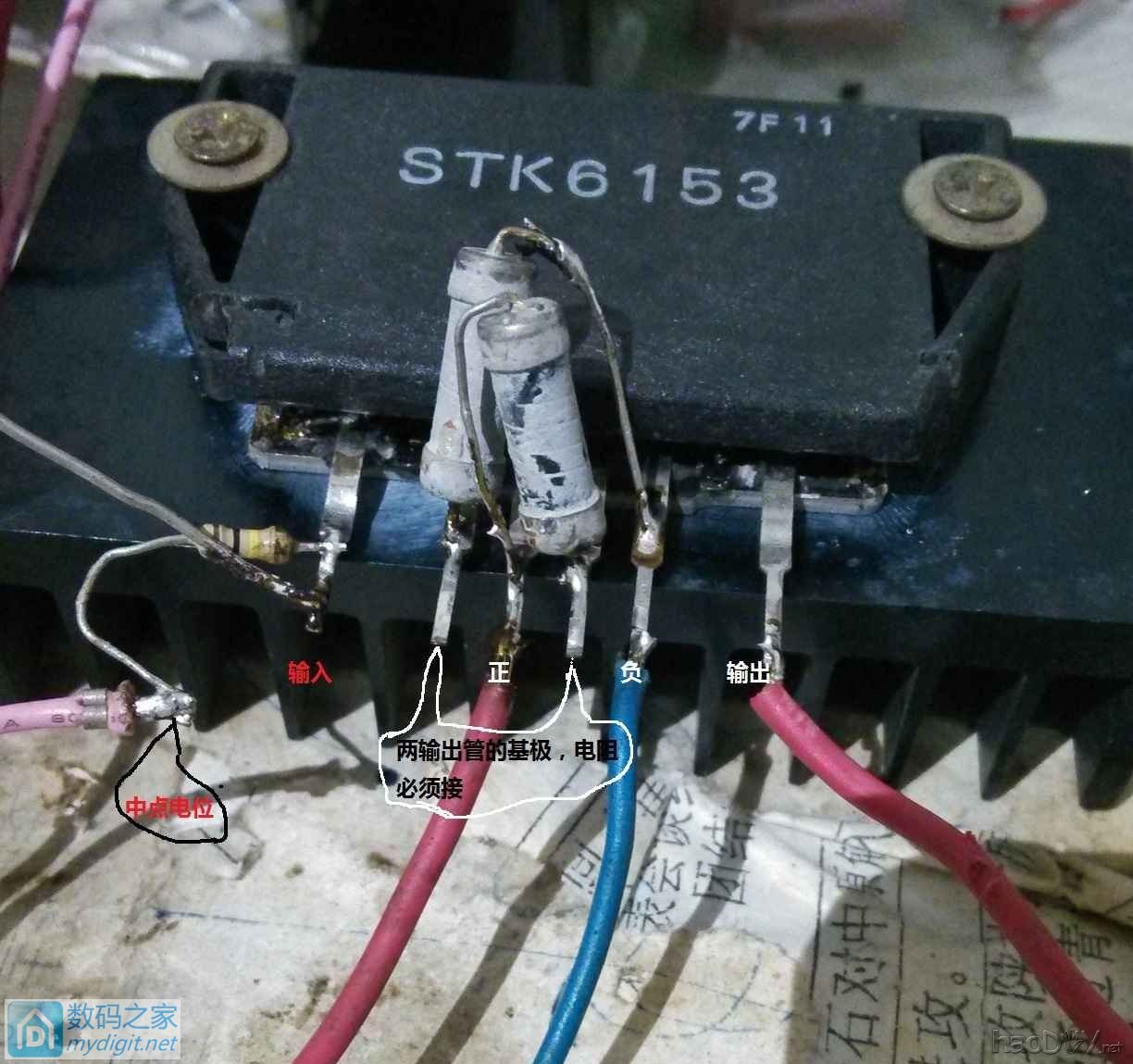

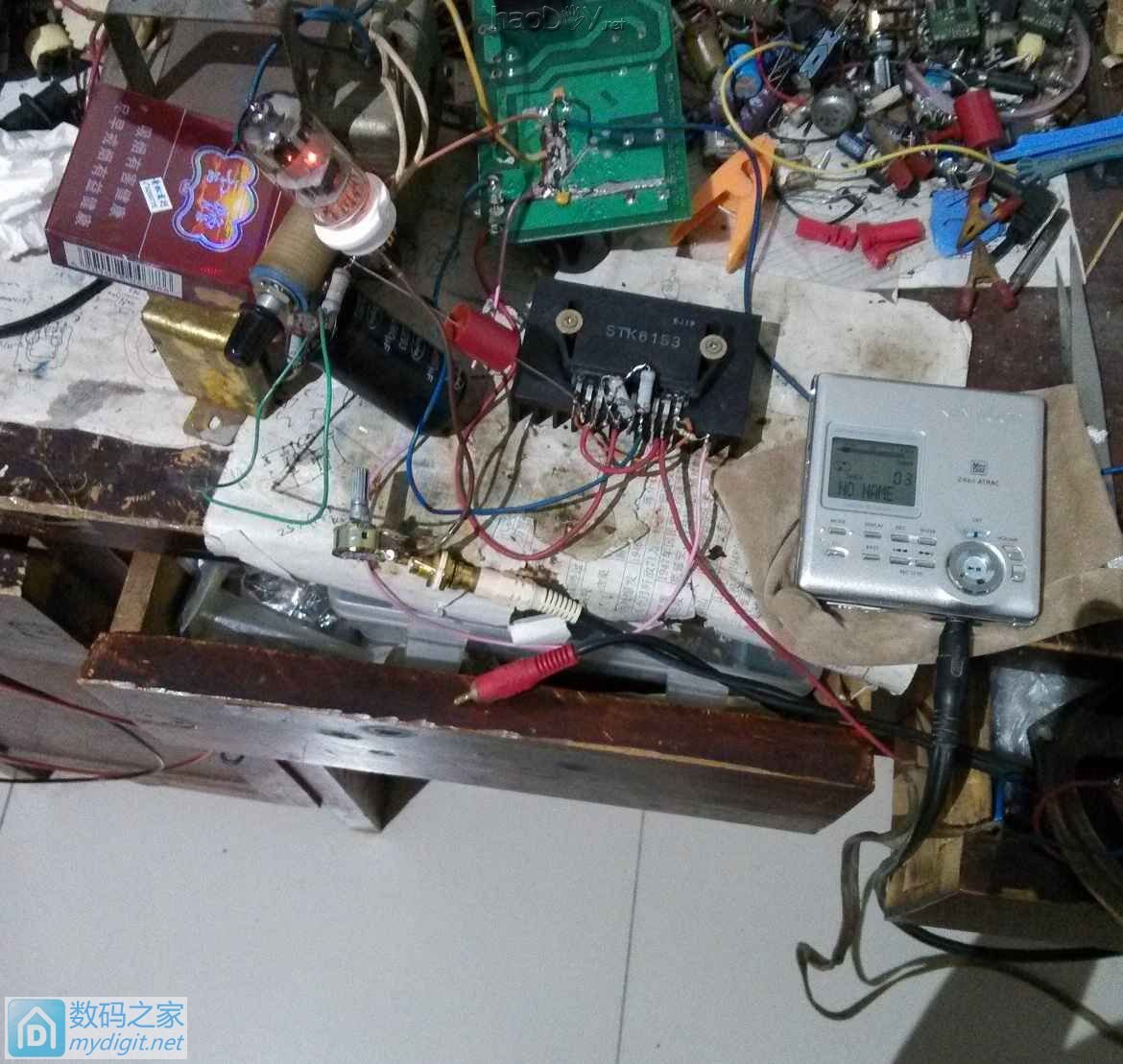

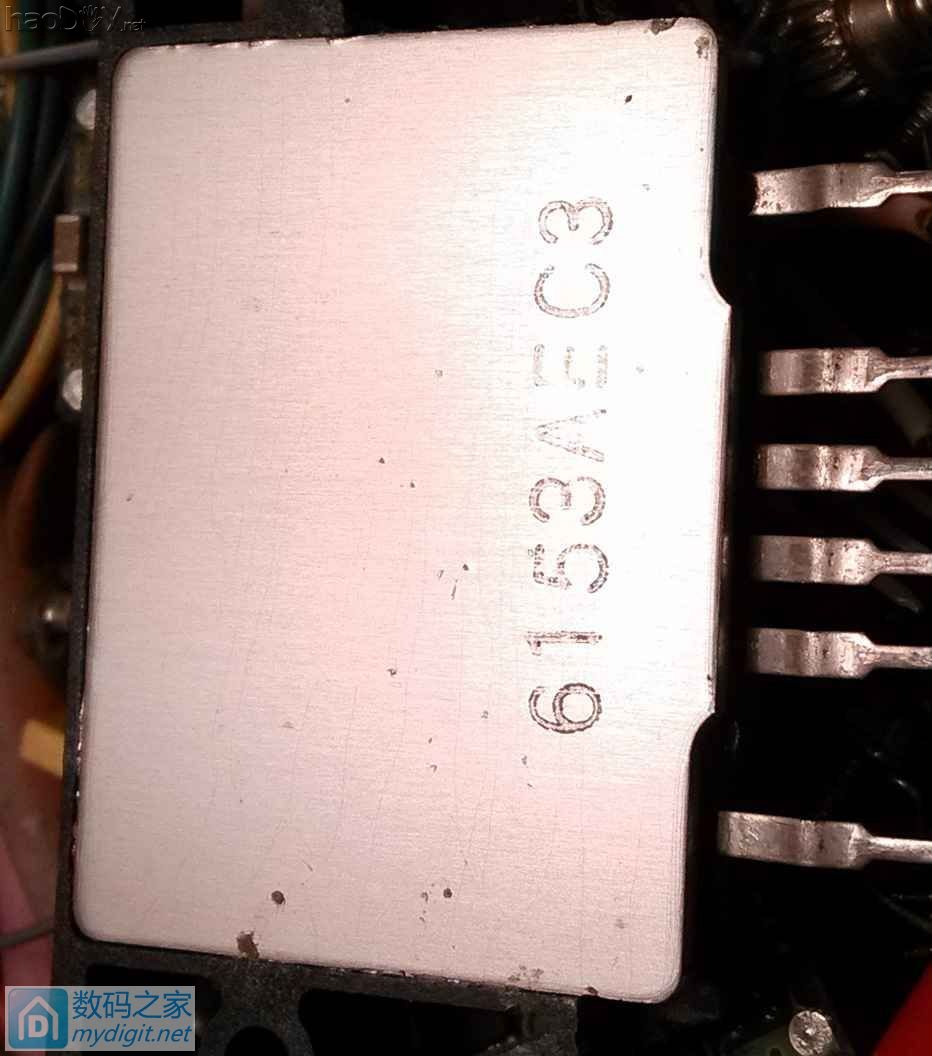

距离上次预告很久了，今天无聊开始改造，此板是10多年前买的一直未用，前阵心血来潮，想试试“胆结石”，于是拿6153来开刀，又不想电路太复杂，就寻思做交叉耦合射极输出 散热片下面就是STK6153了，借@lbpcwd 坛友的图：http://bbs.mydigit.cn/read.php?tid=279534

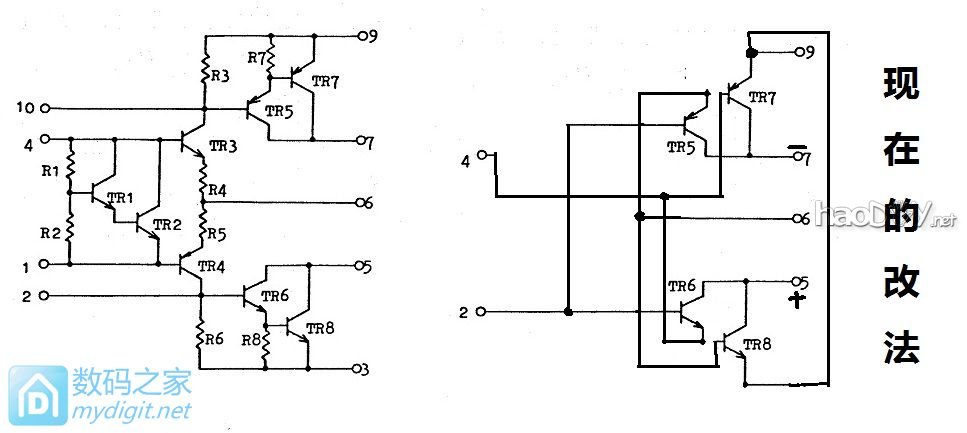

要把6153改成这个样子的电路。因为胆输出有隔直电容，所以中点电位是非常稳定的
用美工刀慢慢来

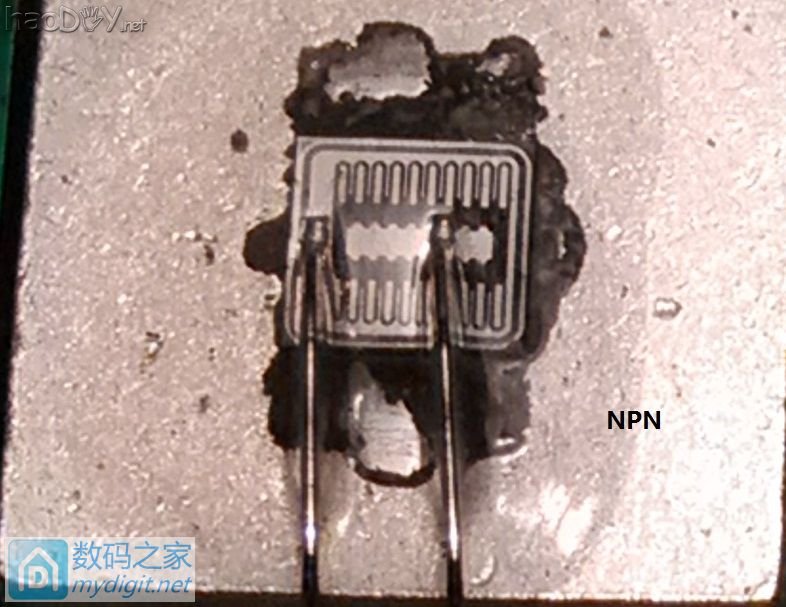

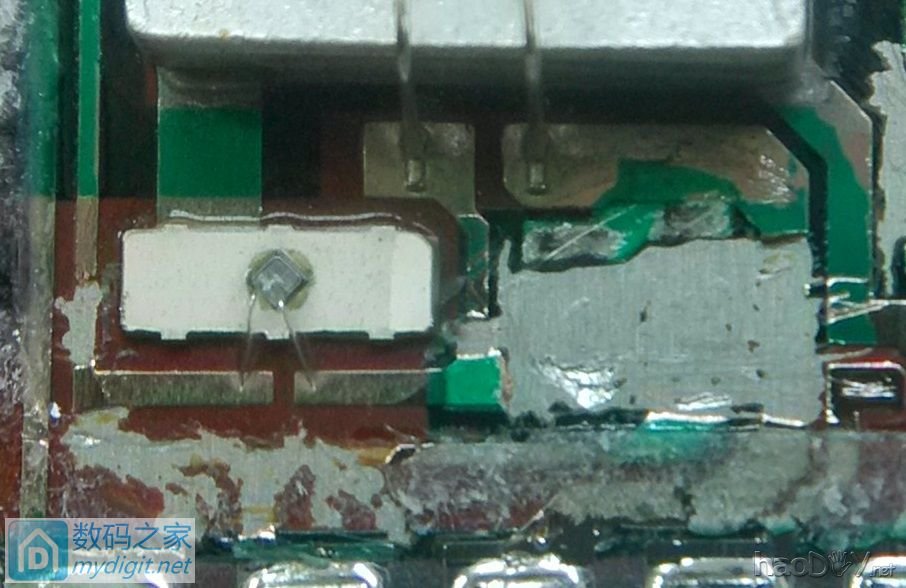

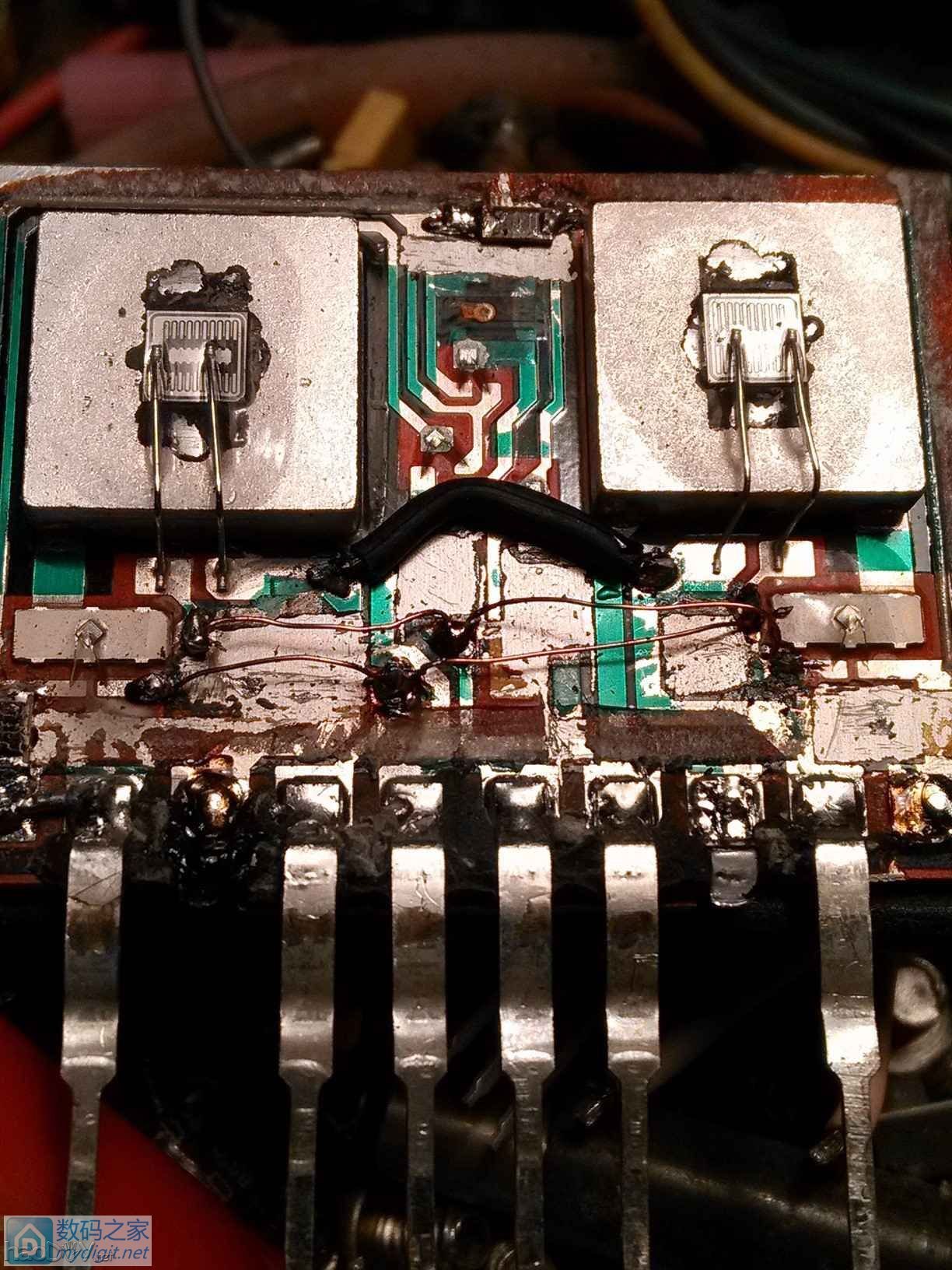

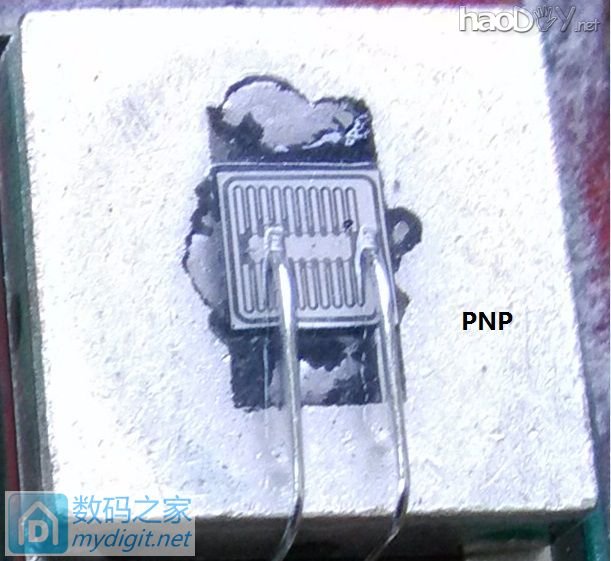

管芯上面滴了胶，应该是硅胶，软的

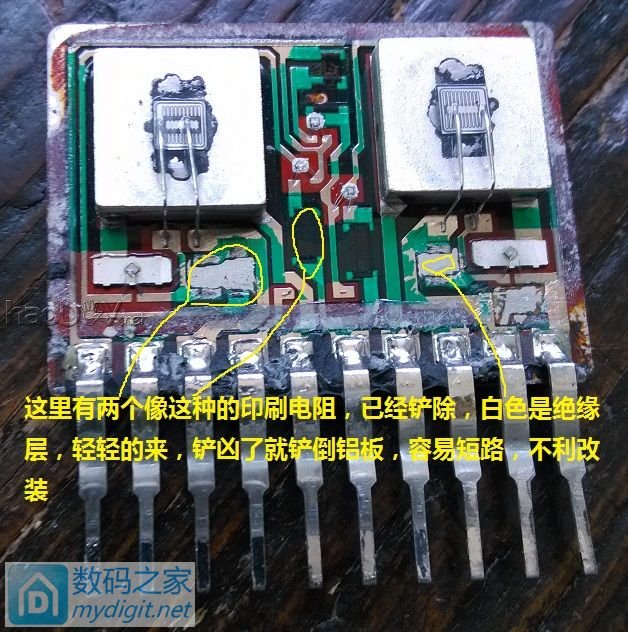

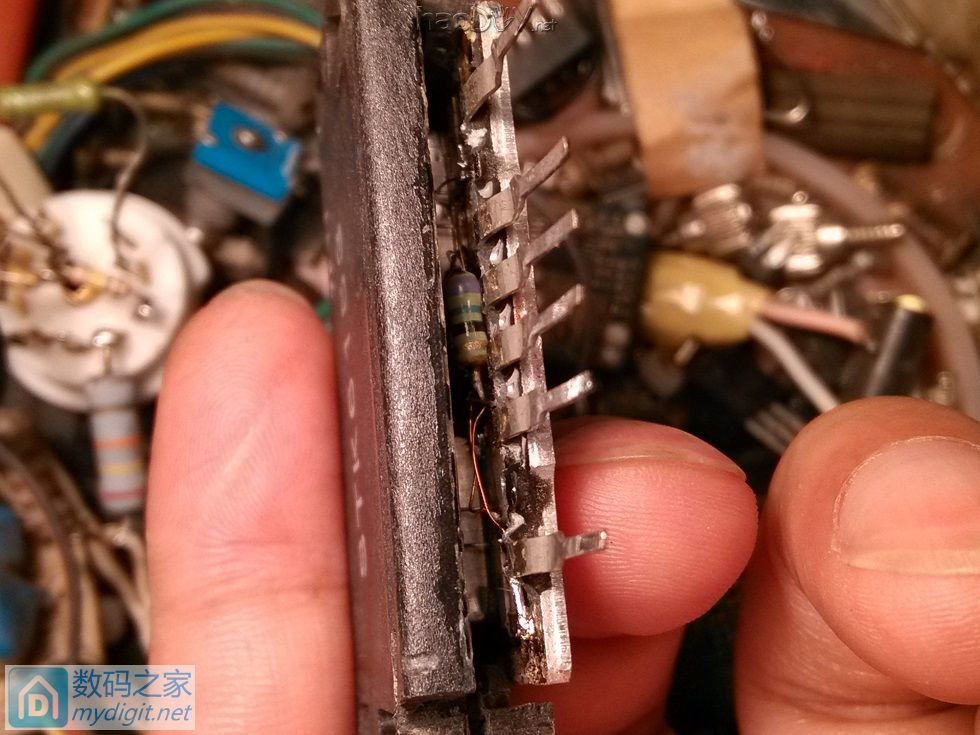

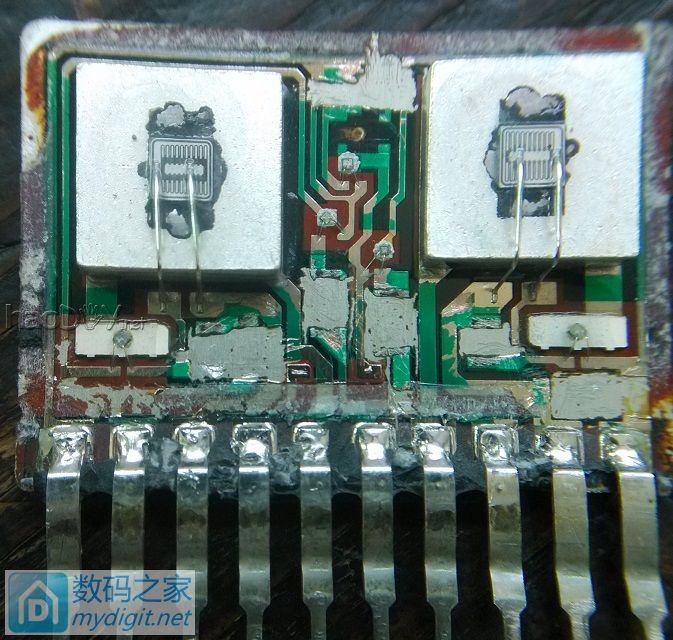

有些铜箔需要划断

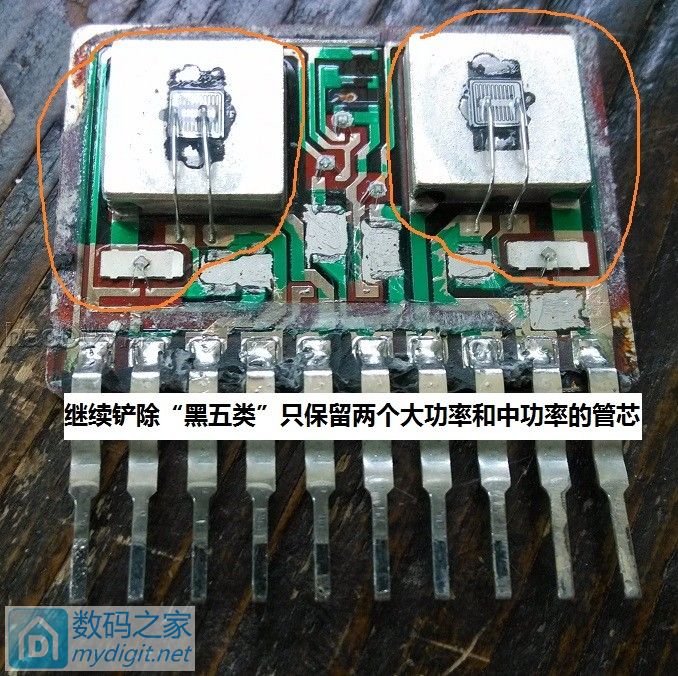

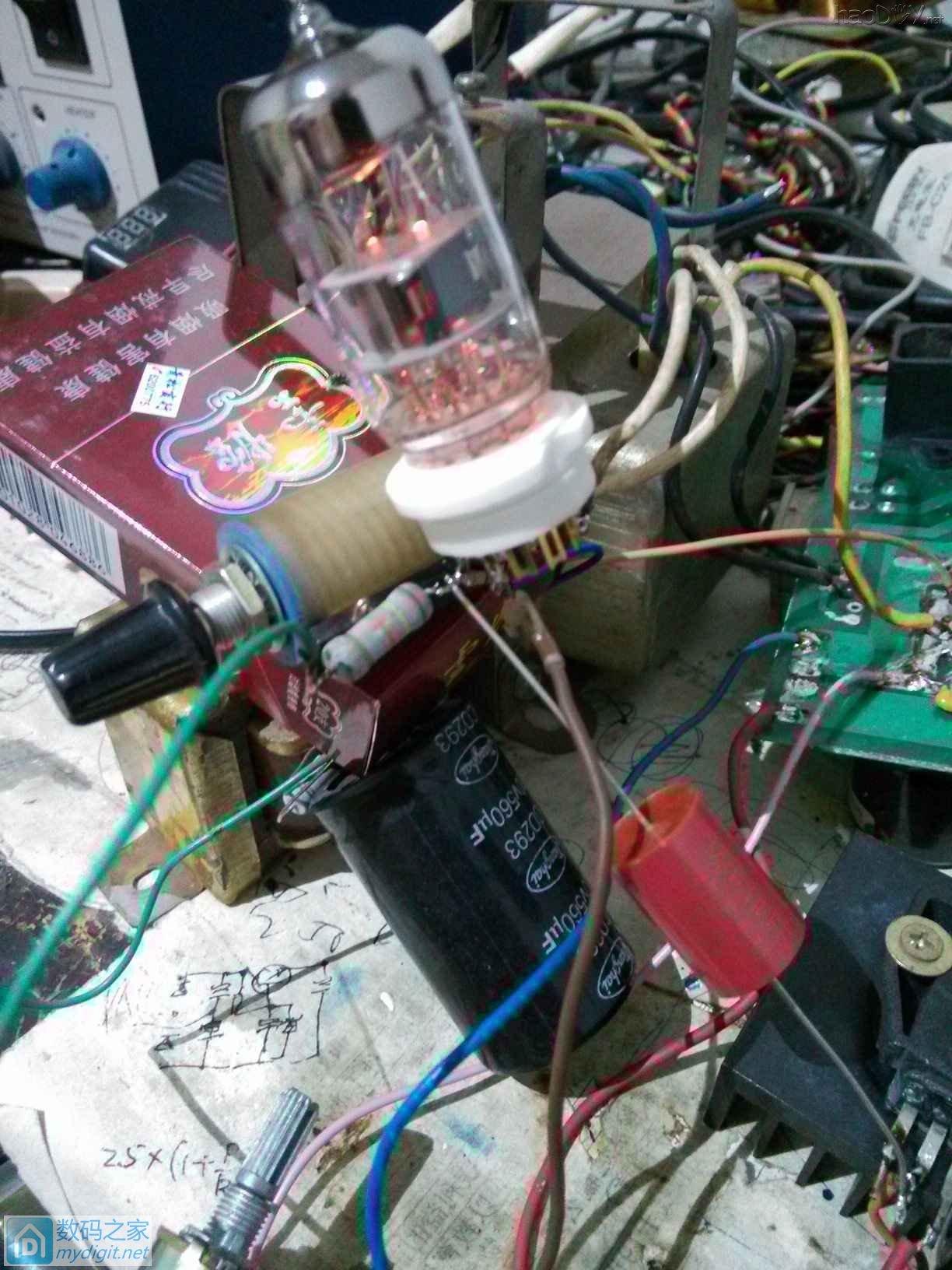

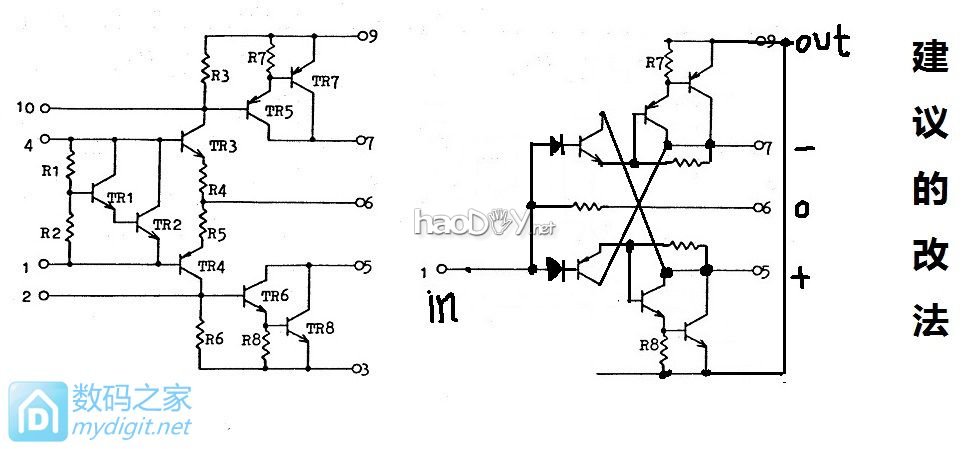

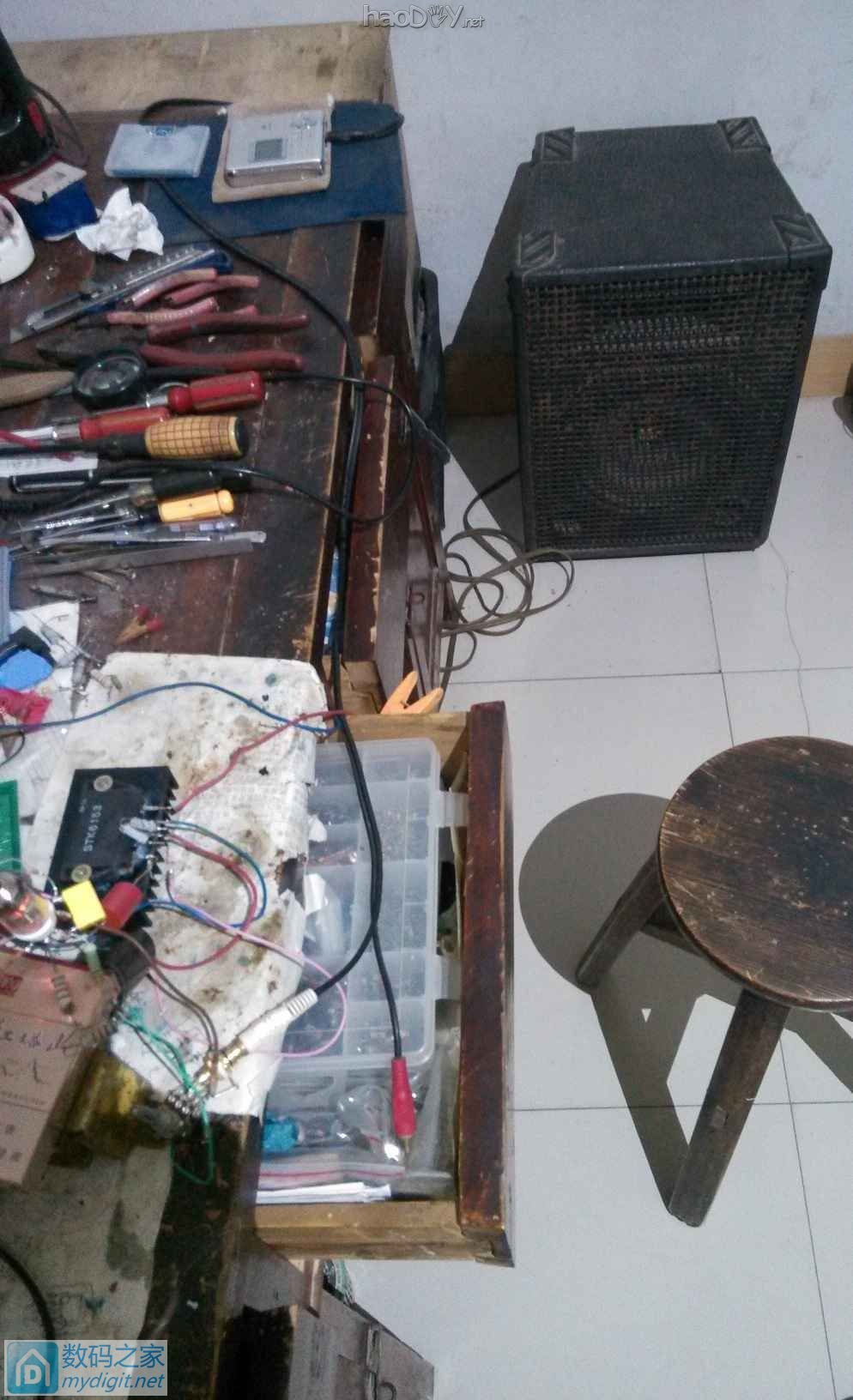

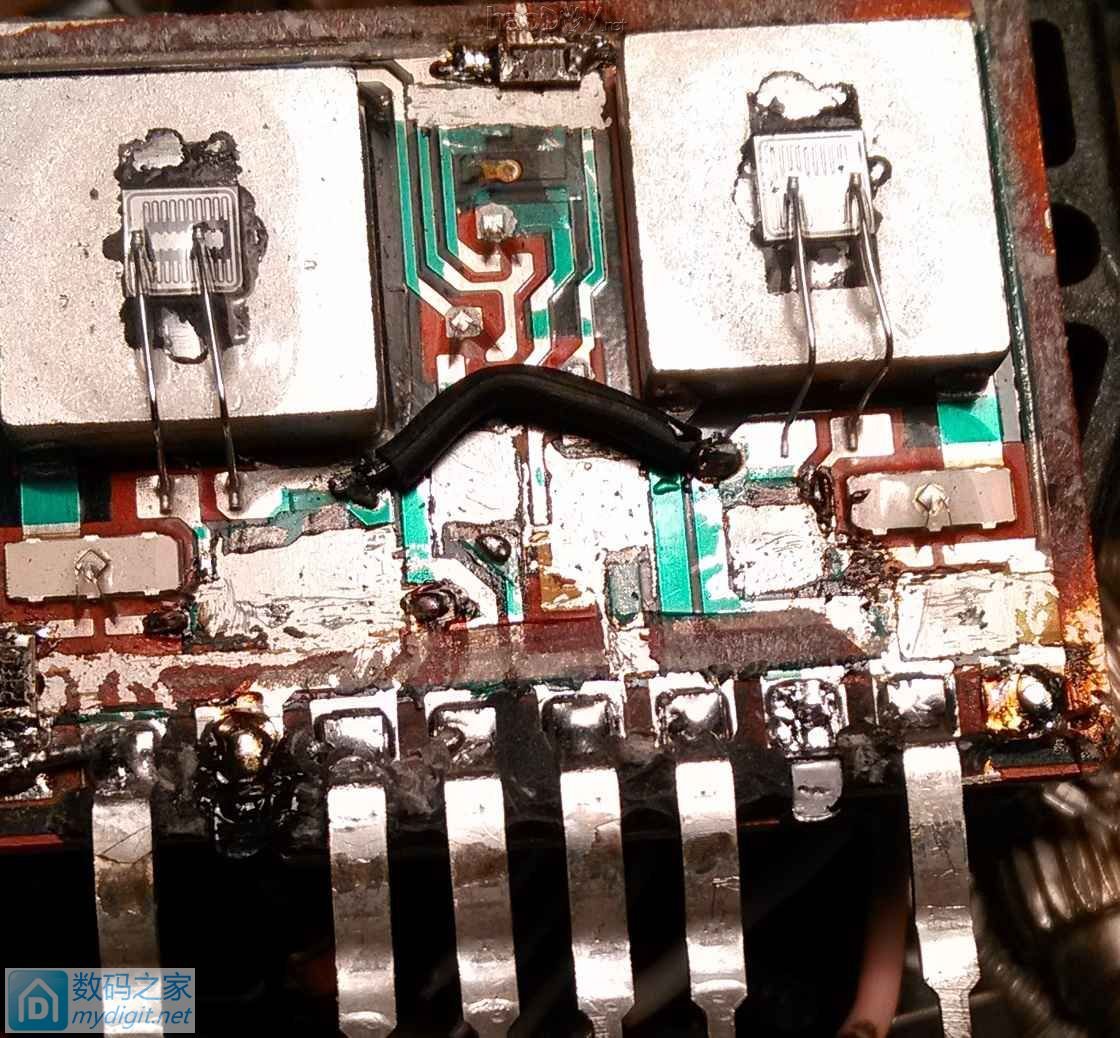

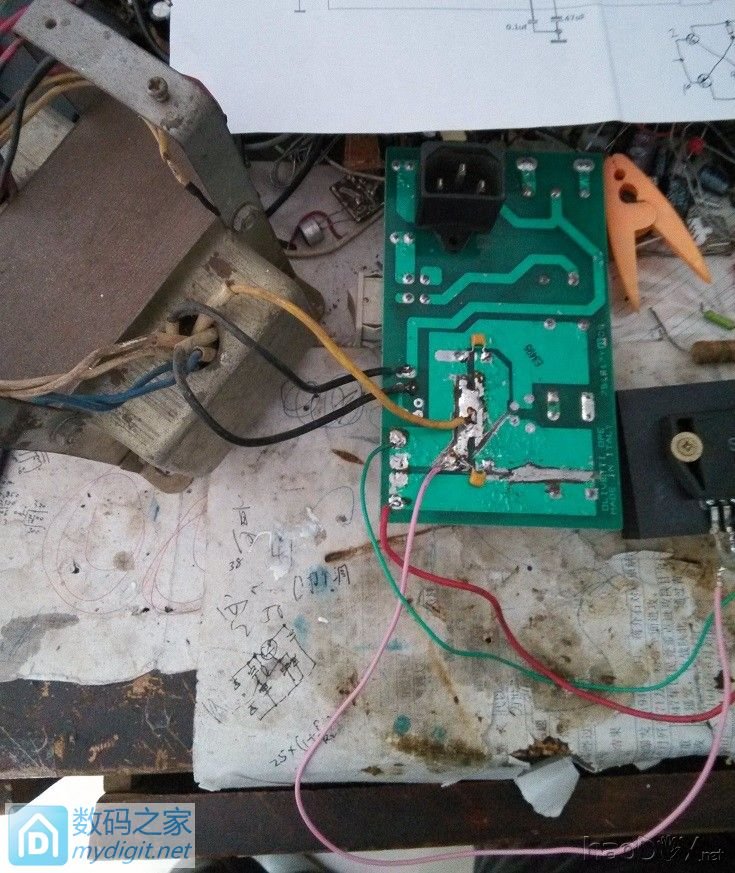

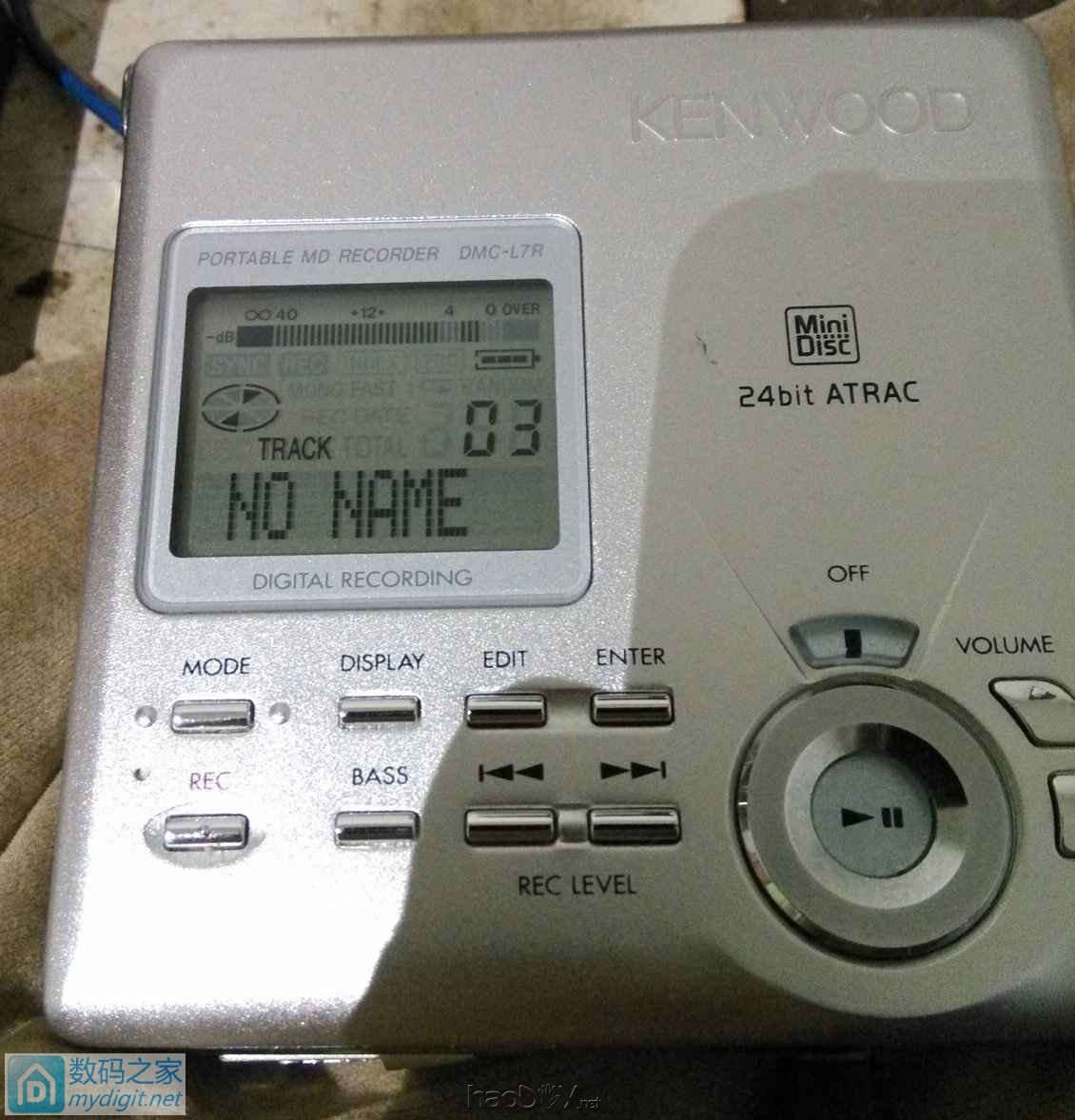

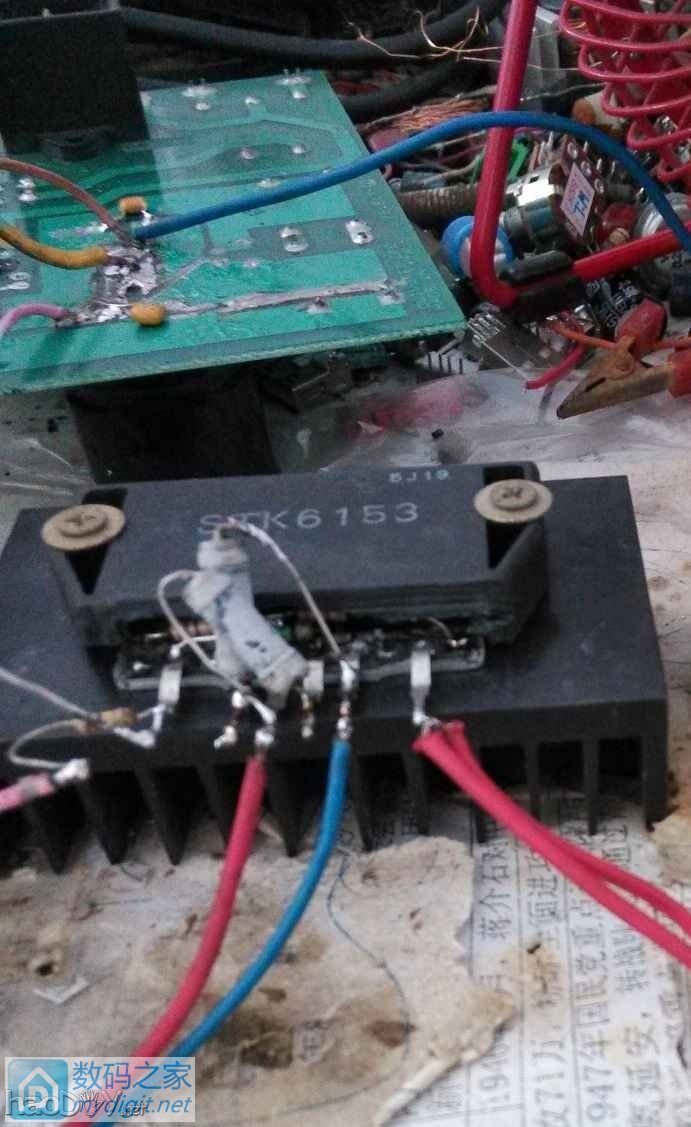

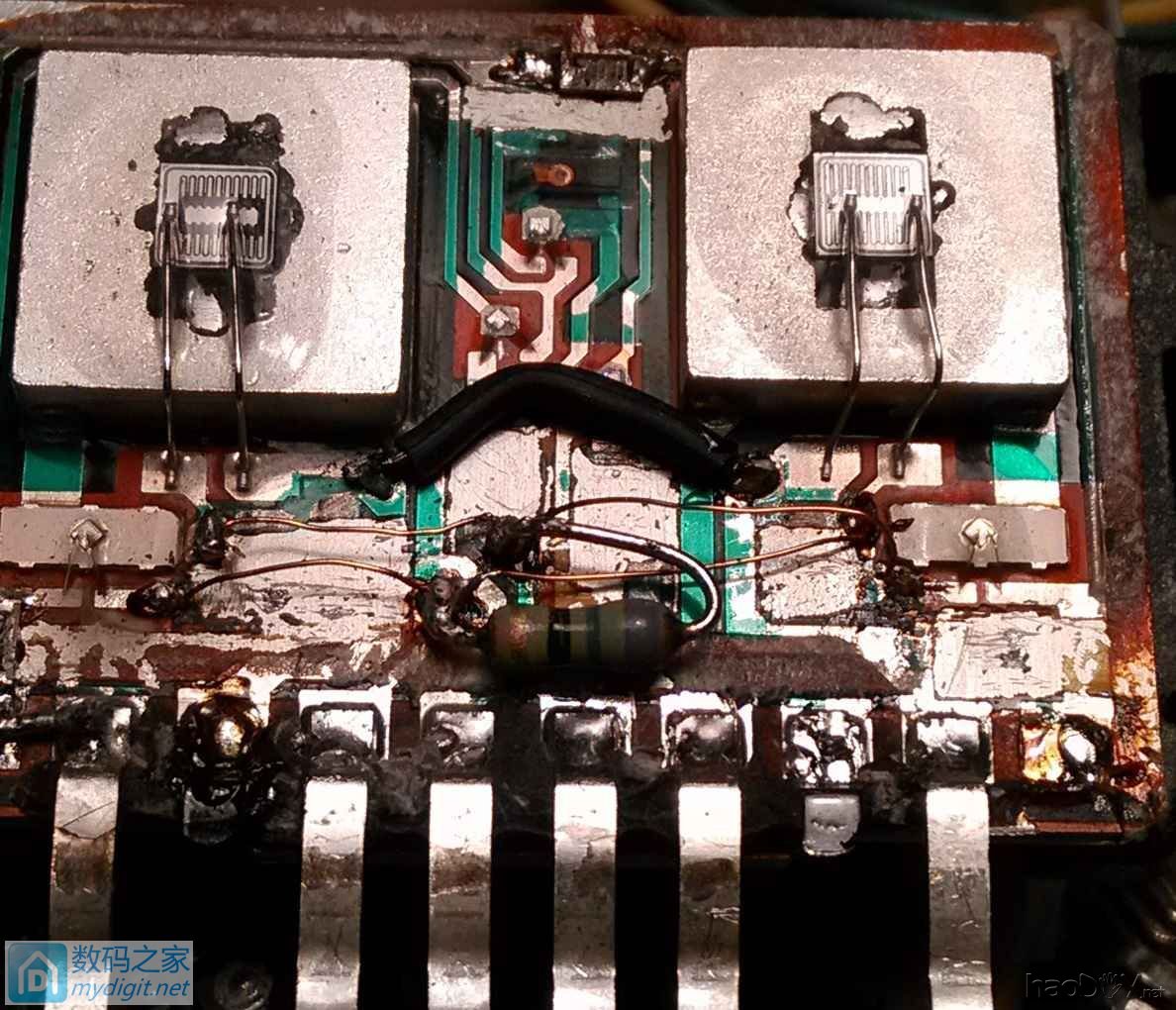

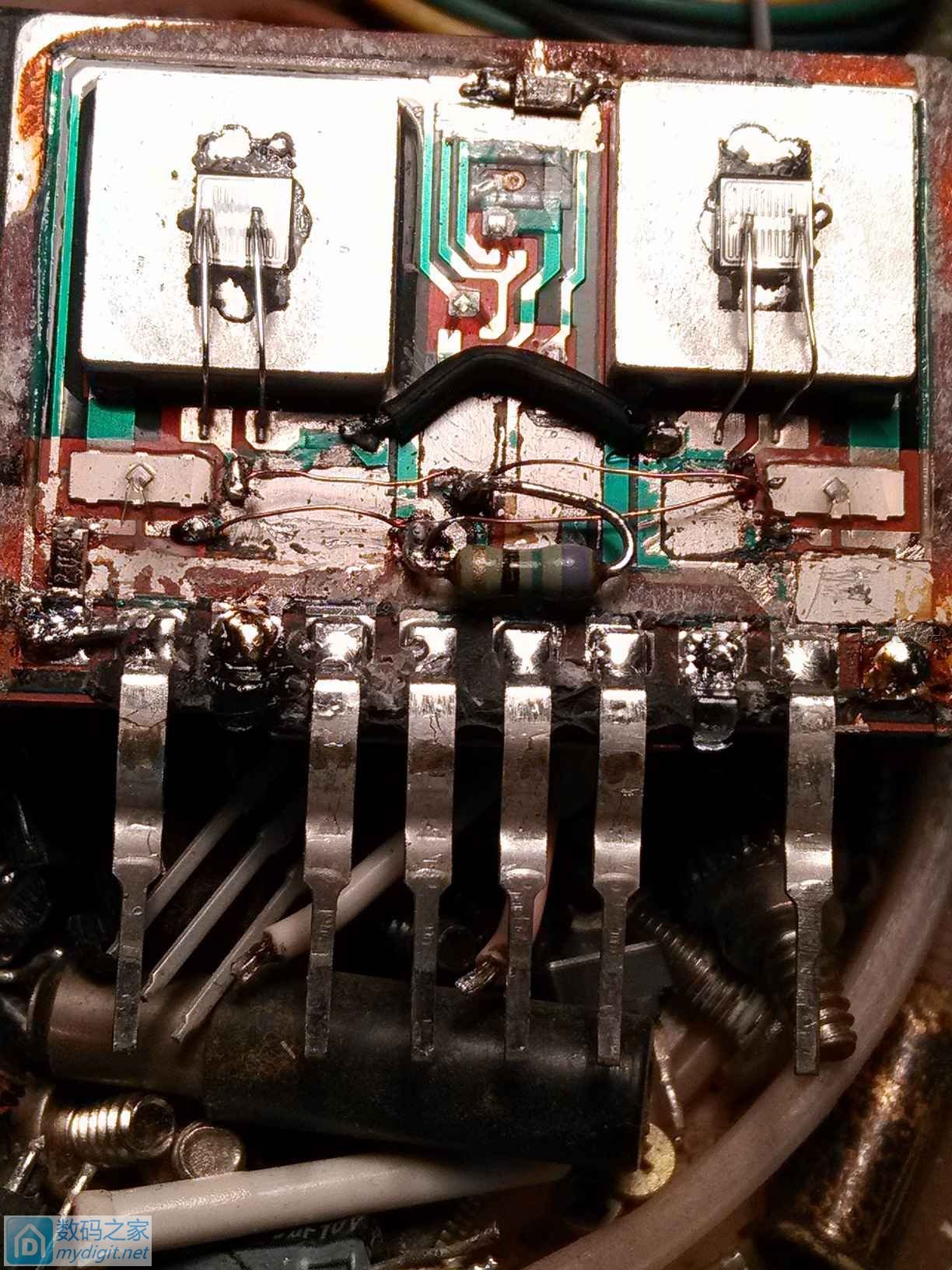

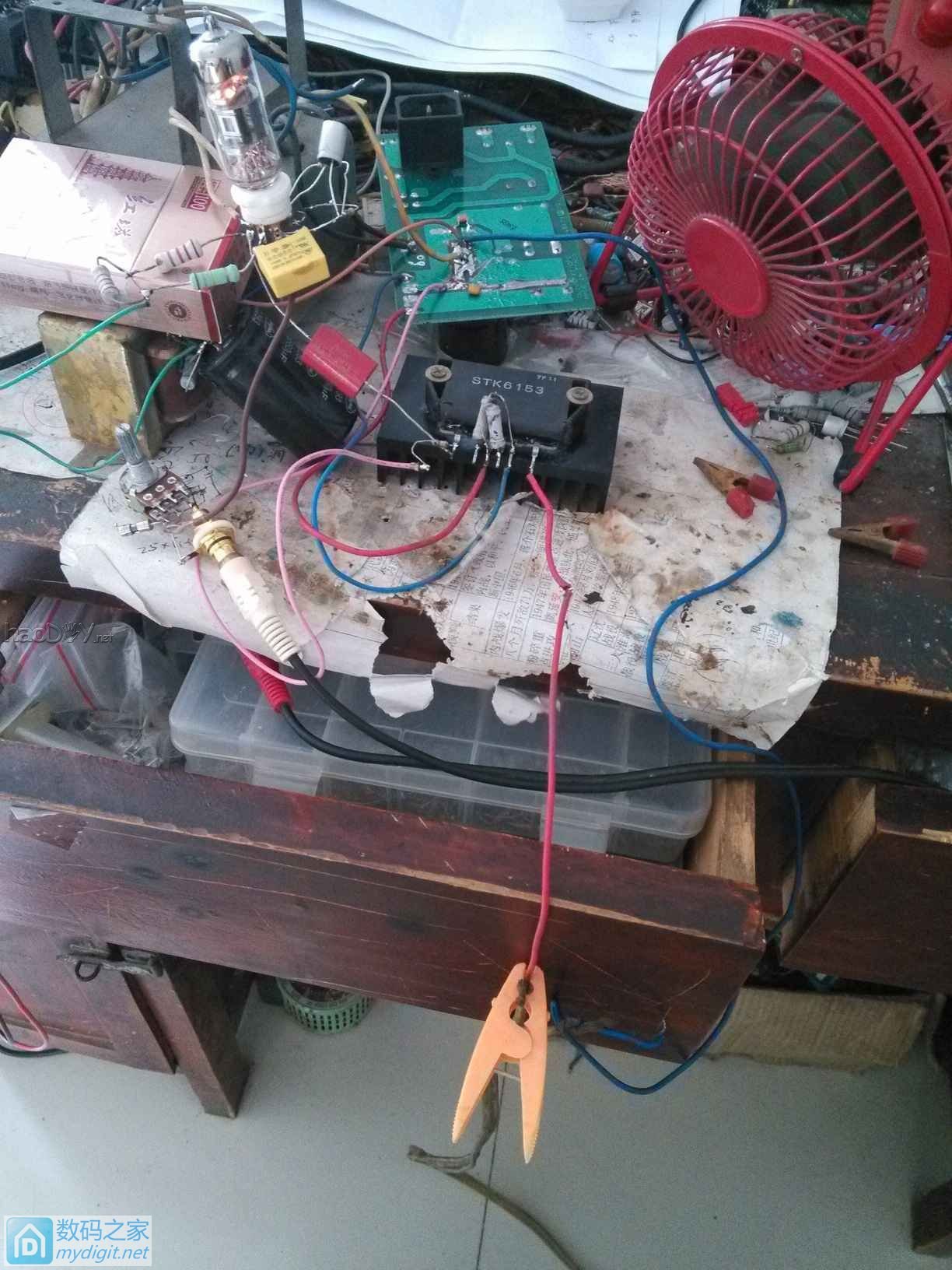

动刀的地方基本上完工了 楼下继续 继续，需要连接和添加零件     好了，盖好盖子     东拼西凑的电源，+ - 35 V，先上电测试正常否   因为PN结的互相牵制，中点电压很稳定。由于管子的差异性，要在基极串入小电阻 楼下继续 电流放大好了，搭建胆管前把音源找好  也是10多年前买的健伍MD，MD碟片用的是磁光碟，激光加热碟片内的磁介质， 使其复原（抹音），后面紧跟磁头写入磁信号，然后冷却磁介质就保持（录音） 对小日本的创新能力不敢不佩服   6N3，便宜货，胆机供电用的变压器二次升压，测试就这样了   取了一个音箱来测试 放了一首二胡的音乐，老婆在看电视听到后说很好听，真是莫大的鼓励啊  未完、继续 还继续测试了下6J4，6P9P，  由于温度高，得风扇伺候   总结一下经验：输出管放大倍数偏低，使得基极电阻不能太大，这样静态电流就比较大， 内阻也变小了，小功率的胆管驱动不够，建议用下图  这样可以把俺接在外面的两个电阻也集成到里面，俺没有块子测试了 下期预告：一个废气管的新生路  (责任编辑：admin) |
