ＴＤＡ７２６４是ＳＧＳ－ＴＨＯＭＳＯ公司继ＴＤＡ７２９４后推出的又一款Ｈｉ－Ｆｉ双声道功放电路，其内部有输入静噪电路和静音电路，并具有完善的过流、过压保护电路，适用于高级ＡＶ功放中作环绕电路。

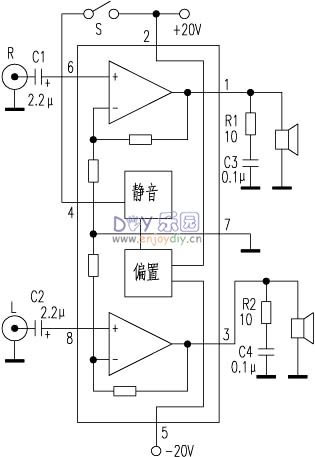

　　该ＩＣ采用单列８脚封装，它的主要技术参数：电源电压范围为±１０～±３０Ｖ，典型工作电压为±２０Ｖ。ＲＬ＝４Ω时，每声道连续输出３０Ｗ；总谐波失真度为０．０１％；立体声分离度为７０ｄＢ；静态电流为７５ｍＡ。各引脚的功能：①Ｒ声道输出；②电源正极；③Ｌ声道输出；④静音脚；⑤电源正极；⑥Ｒ声道输入端；⑦接地；⑧Ｌ声道输入端。图示电路为典型应用电路。
　　ＴＤＡ７２６４比ＴＤＡ７２９４的输出功率小，但它承袭了ＴＤＡ７２９４的优良性能，具有音色醇厚特点，类似胆机。
