diy刚做的LM4766功放

时间:2013-02-24 13:05来源:www.ndiy.cn 作者:lm4766t功放 点击: 次
最后，来张原理图：
刚做的LM4766功放，这款芯片，貌似比较强大，40W，在TI被列入“序曲”系列

变压器有点儿小了，但是用了四个6800uF的大电容，也能跑的起来，变压器不发热的。

功放芯片发热比较厉害

下面是图：
芯片是TI上免费申请的，还申请了比较高端的430、AD和ARM芯片，TI还是比较大方的：

LM4766的包装：

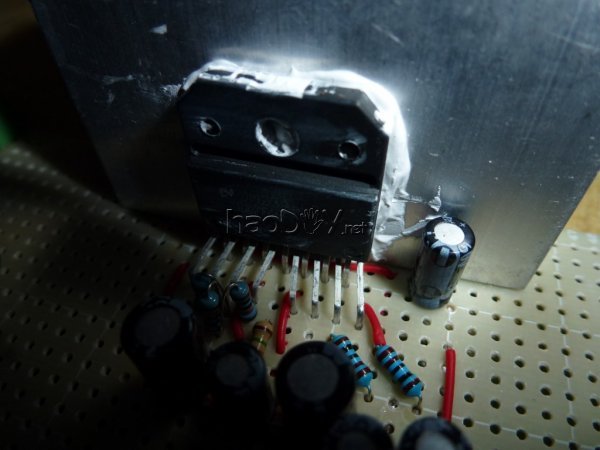

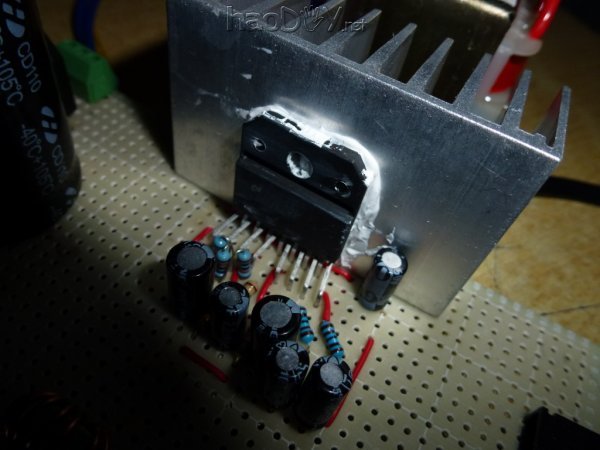

芯片：

还有更高端的LM4780，60W的，引脚太多了，没法通用板上焊接了：

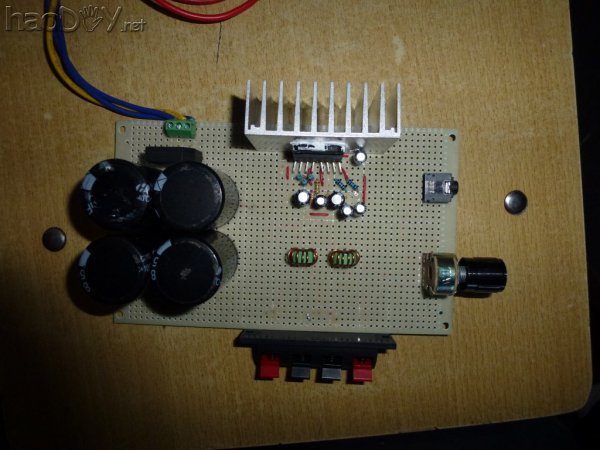

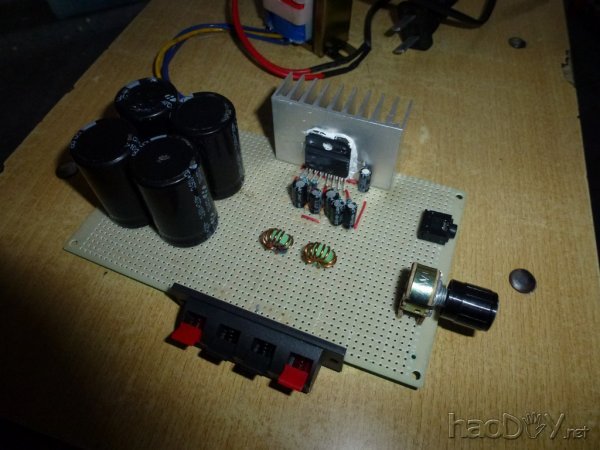

这个是焊好的成品，也没那么大功率的音箱让它跑，用了20W的喇叭试了试，效果还是可以的。#p#分页标题#e#
通电，一次就响了：

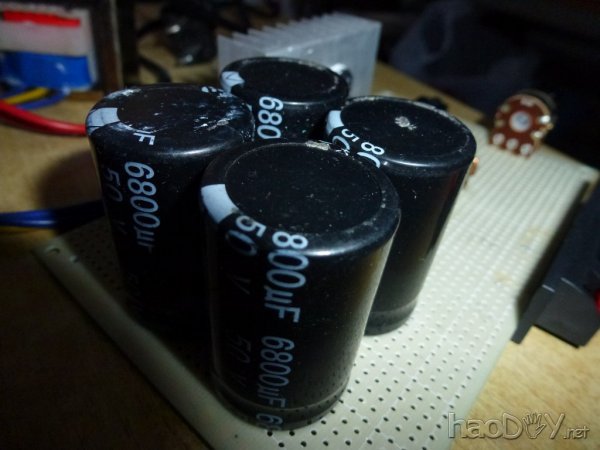

大电容：
2013-1-4 19:28 上传
下载附件 (40.99 KB)

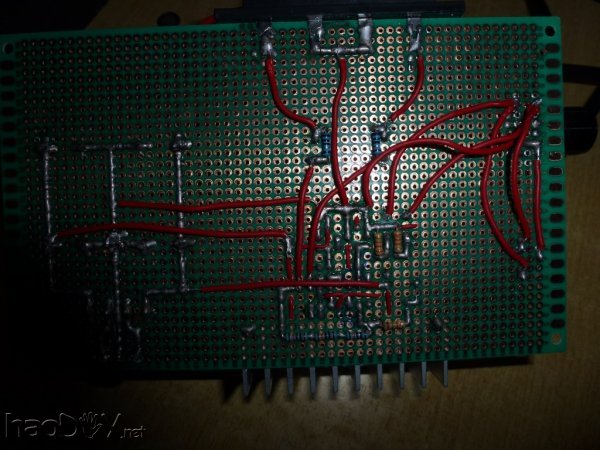

背面：

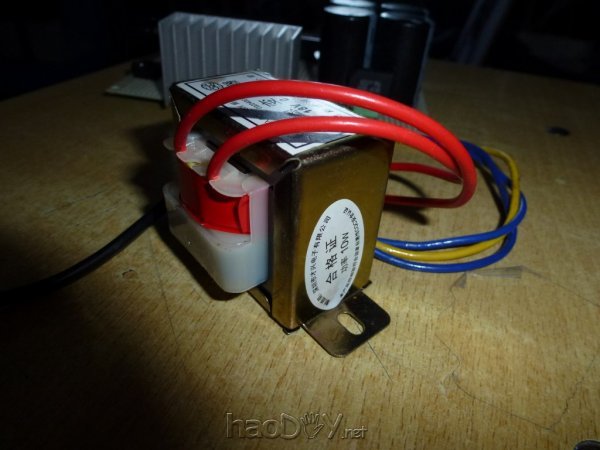

小变压器，只有10W的：

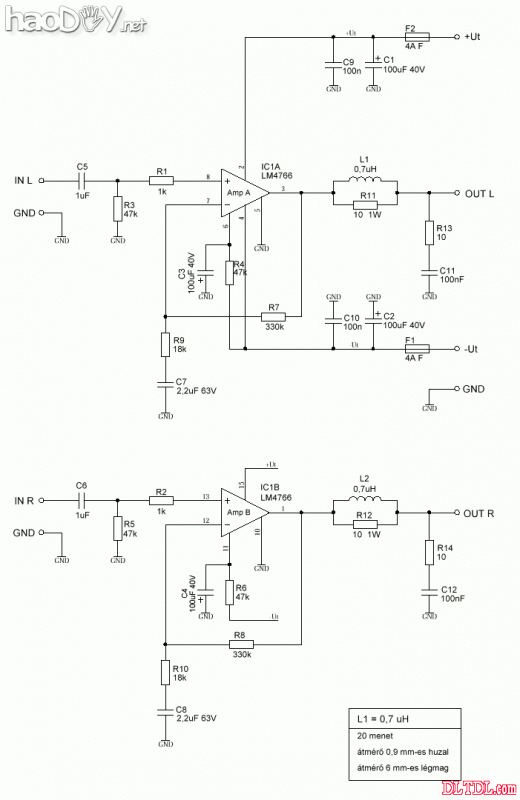

最后，来张原理图：
