纯手工diy制作Stk4152厚膜功放板

时间:2013-01-12 19:48来源:bbs.hifidiy.net 作者:arqls 点击:
这个功放板原本的散热片也不大,用着个事变好久也不热的。
伴侣送一个有年份的音响,内里板子都被搞烂了.双方的木制音箱也受潮严峻.其时就拆出来功放块和电源/电容/电阻啥的就买了废品.本日偶尔翻出来这个块子就想本身要搞一下.说搞就搞.看图
百度内里的道理图

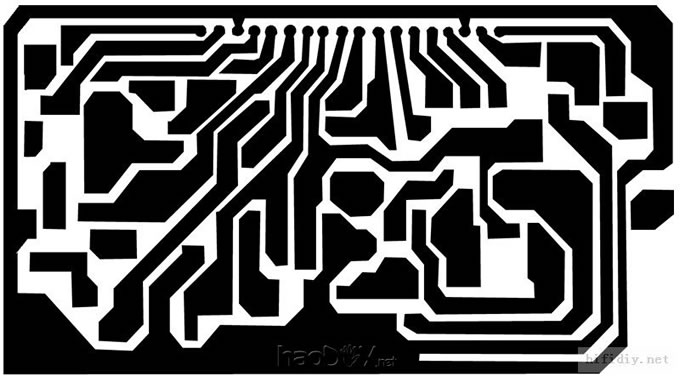

百度内里的PCB图

抄板进程


腐化进程有伤害一小我私人操纵就不拍了给各人看看我的腐化套装,别离是三氯化铁/农民内里是前次用剩的熔液在加一点三氯化铁浓度够了就好啦.谁人杯子就是我的腐化容器.谁人筷子是用来搅拌的.为了腐化速率其时还用了电吹风来加热没拍.

腐化好的板子


原件安好,抄板的时辰没看IC偏向抄反了以是只好反着安了.

事变的角度


箱子,很响的哦




这个功放板原本的散热片也不大,用着个事变好久也不热的。
