迎新年贺新春,纯手工版lm4702功放开声

时间:2012-08-25 09:25来源:未知 作者:admin 点击:
放假了,在家无聊,所以想把原来的功放线路淘汰了,刚好凑上LM4702,加上电路简单,调试也容易些,我可不想做台功放做过年了. 从原音购来LM4702,其他元件都是本地买.好不容易挑到大一点的双面敷铜板,氧化有些严重,没办法只得买,可能有人要问为什么不买现成的PCB,我
放假了,在家无聊,所以想把原来的功放线路淘汰了,刚好凑上LM4702,加上电路简单,调试也容易些,我可不想做台功放做过年了.

     从原音购来LM4702,其他元件都是本地买.好不容易挑到大一点的双面敷铜板,氧化有些严重,没办法只得买,可能有人要问为什么不买现成的PCB,我是觉得本来就够简单的了,再买PCB就没有DIY的意义了.

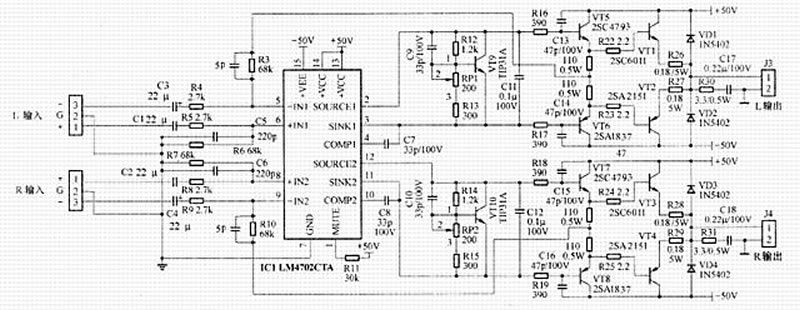

    回家后把板子两面都用砂纸打磨光亮,然后开始设计布线,线路图用的是论坛夏兄的,不过稍做了改进,弄成可以搭配平衡前级的电路.

迎新年贺新春,纯手工版lm4702功放开声
全部用的手绘布线,大脑没电脑那么厉害,双面基本只是一面的线多.

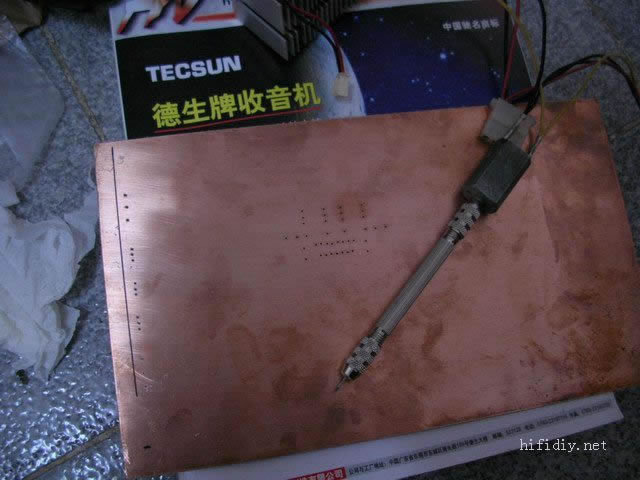

    然后先打了孔:
迎新年贺新春,纯手工版lm4702功放开声
粘上透明胶,然后用刀刻,其实用刀是最苦的了,我从上午一直刻到下午,全身都酸痛.板子出来已经是晚上了.

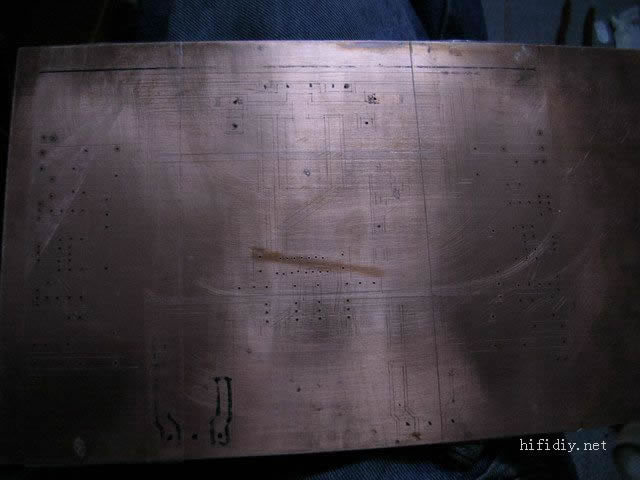

    这是刻好后的板:
迎新年贺新春,纯手工版lm4702功放开声
然后把不需要的透明胶的覆盖面撕掉,注意不要残留不干胶那种粘粘的在上面,否则腐蚀不掉.

    在用三氯化铁腐蚀的时候要有耐心,一般要30分钟以上.最后不停的晃动,这样会快,当看到电路板的基板时就已经差不多了,在泡个5\6分钟就可以取出清洗

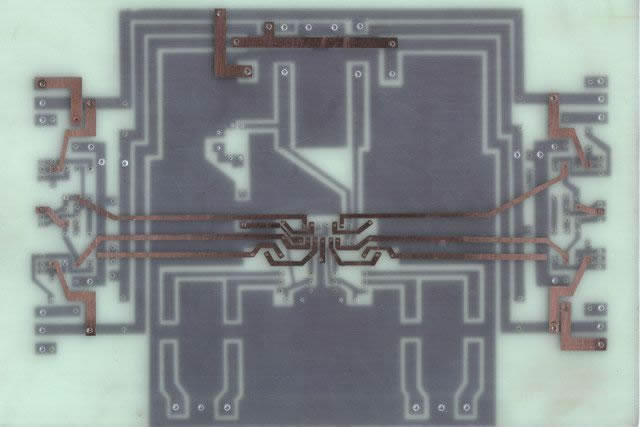

    腐蚀完成后的扫描图片:
迎新年贺新春,纯手工版lm4702功放开声

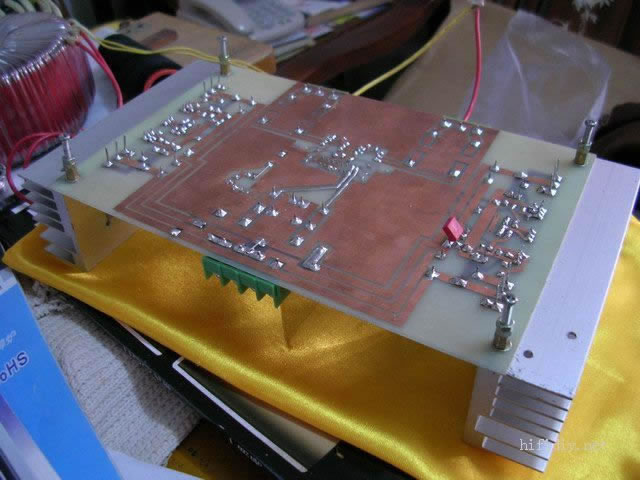

接着到了元件安装阶段,板子不大,比较拥挤,但还是装得比较美观:
迎新年贺新春,纯手工版lm4702功放开声
迎新年贺新春,纯手工版lm4702功放开声
下面来说说散热器的打孔和攻丝,这里我用的散热器偏小,但之后的实际使用中150mA电流的温度是可以承受的

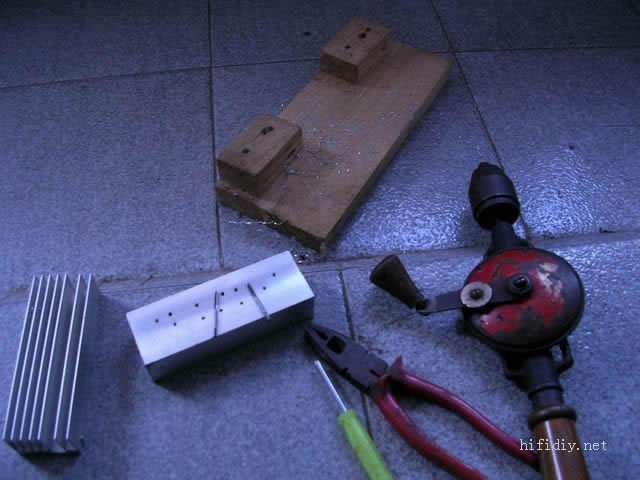

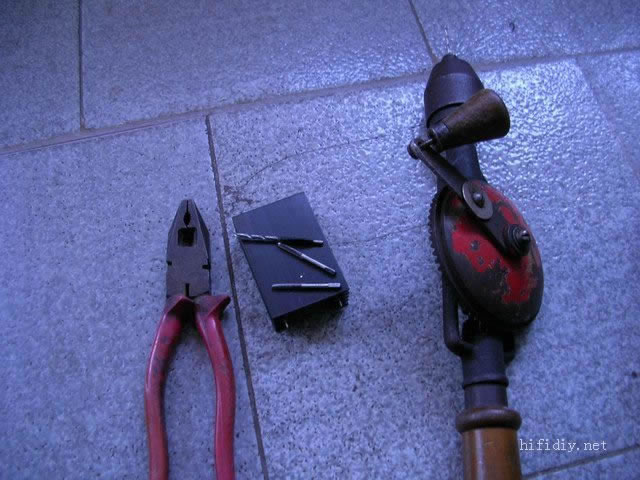

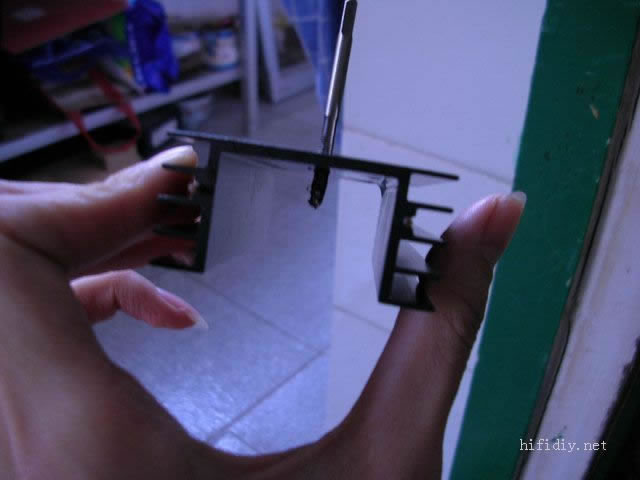

    我用的工具是手摇钻,2.5mm钻头,和3MM的丝攻,在打孔前,打好记号钻孔的地方一定要用钉子的尖锐的的东西定个眼,以防打偏,打好后将丝攻用手旋入一些,我没有绞手,就用钳子了.在攻的时候记得放点油这样速度快,也不易弄断丝攻.
迎新年贺新春,纯手工版lm4702功放开声
迎新年贺新春,纯手工版lm4702功放开声
迎新年贺新春,纯手工版lm4702功放开声
迎新年贺新春,纯手工版lm4702功放开声
接下来就可以试听调教了,首先接上LM4610(土是土了点,但是刚开声.用方便些的方法,LM4610带音量控制.)音调.

    由于有前人的经验,超前补偿和滞后补偿定了5P和47P,静态电流调在了150mA。输入偶合用的是英国的EVOX。电阻大多数使用了DALE。主滤波电解用的是思碧,小的退耦电容用的是新的PHILIPS蓝色轴向470uF并联ERO的0.1uF。变压器用的是优质的500VA环牛.

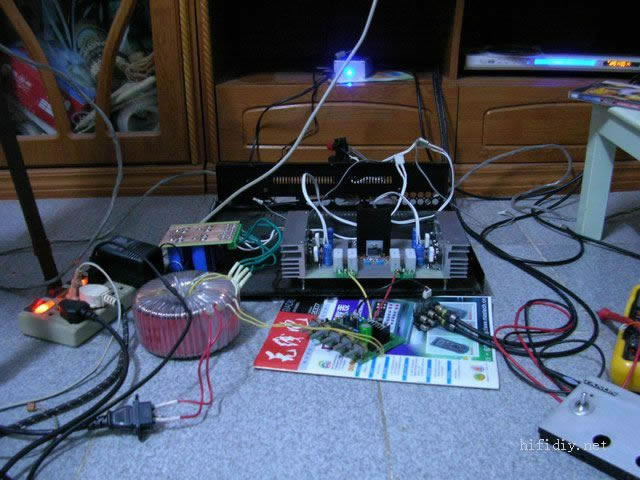

  信号是DVD+MINI1543,初听的结果是明显比我以前的功放好,在下出生在小地方,没怎么听过名机,所以声音也不好怎么说,但总之是舒服的.结像比较好吧~~~~~!

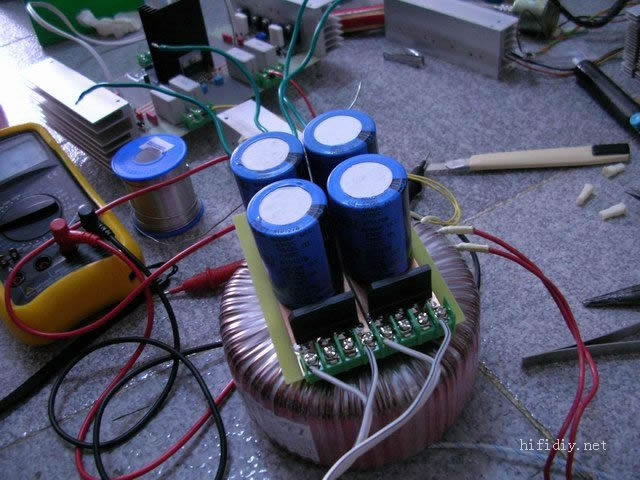

4个SP 8200uF  63V大电解,优质环牛
迎新年贺新春,纯手工版lm4702功放开声

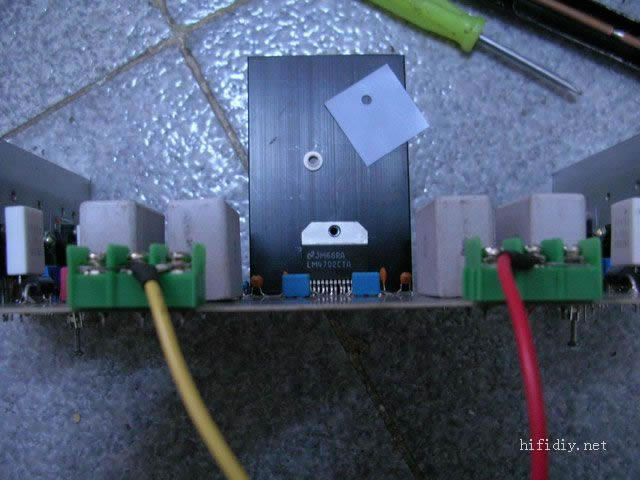

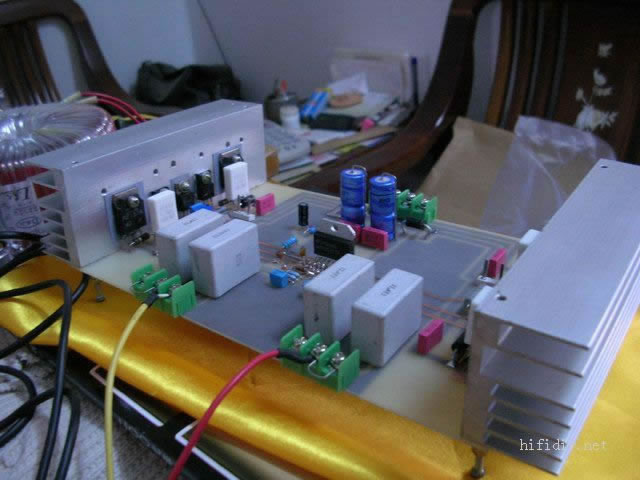

整体特写:
迎新年贺新春,纯手工版lm4702功放开声
勉强上架,家里比较乱了,望各位见谅
