我的作品金嗓子E305功放

时间:2012-10-01 22:46来源:hifidiy.net论坛 作者:HIFI1231 点击:

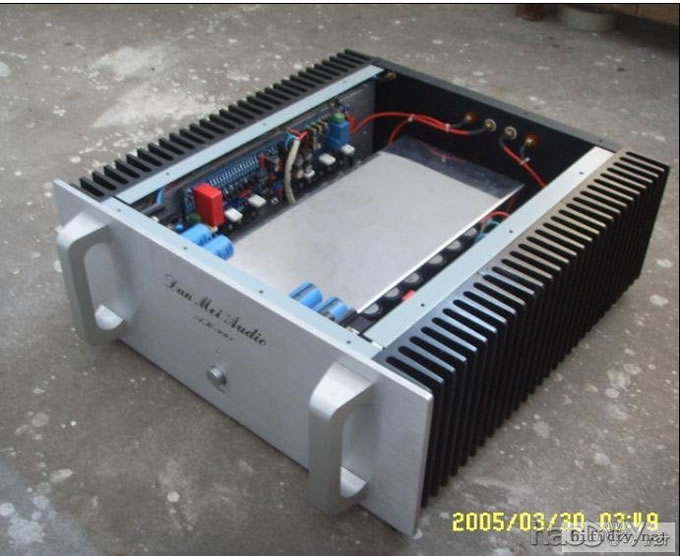

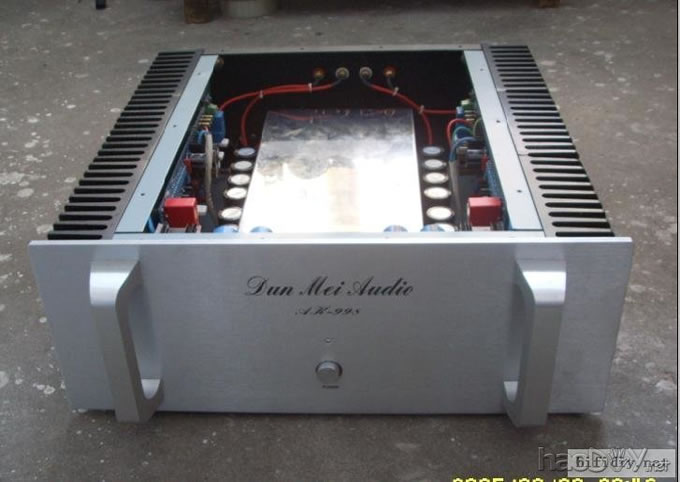

按惯例先上几张做好的机器图片大家先YY再说,本次重在参与,不在拿奖,希望弟兄们多多支持下 参赛帖子,请大家不要回复没有意义的话题! . 上个机器这次自己改进的原理图 从上初中就喜欢听歌了,一直到现在中DIY的毒。从前年接触本论坛,先后也做了很多功放
按惯例先上几张做好的机器图片大家先YY再说,本次重在参与,不在拿奖,希望弟兄们多多支持下我的作品金嗓子E305功放 参赛帖子,请大家不要回复没有意义的话题!.

我的作品金嗓子E305功放

我的作品金嗓子E305功放

我的作品金嗓子E305功放

我的作品金嗓子E305功放

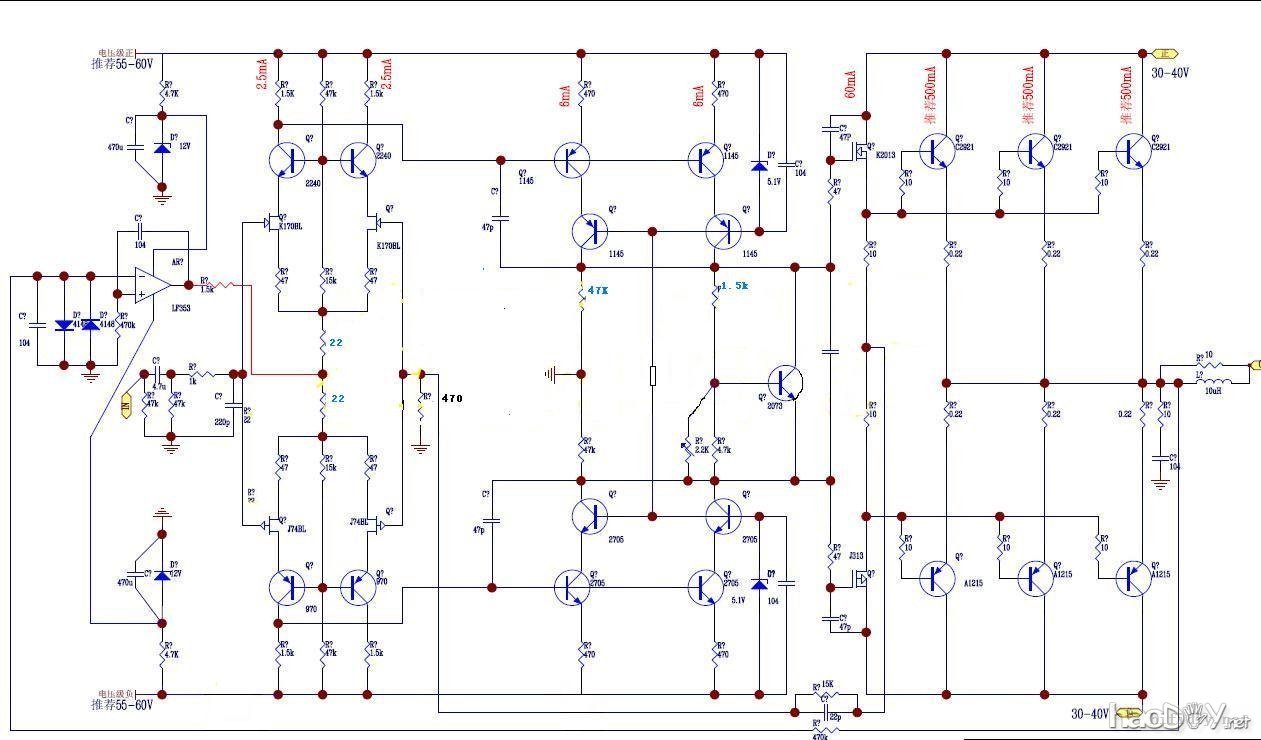

上个机器这次自己改进的原理图


    从上初中就喜欢听歌了,一直到现在中DIY的毒。从前年接触本论坛,先后也做了很多功放,(都是买别人的套件)都是做好听一段时间就觉得不好了,转手要么出掉,要么送人,估计DIY的和我一样的人肯定也不少,只要活着就要不停折腾。回想从开始接触DIY到现在也有15-16年了,以前从电子报,无线电等杂志看的很多电路和现在论坛很多高手出的套件,有很多经典的很不错的线路,金嗓子E305就是我最喜欢的电路之一。
      既然自己喜欢这个电路,这次就自己参考原电路自己改进来制作自己喜欢的功放。
      输入部分是仿照金嗓子305全对称的霍尔曼线路,本级电流大约2.1MA,大家都知道,这样线路的输入级噪声低,动态大等优点,电压放大是本线路的特别之处,这点主要说明,本来想用三级达林顿输出,但综合分析,多加一级是可以提高驱动力,增加低频的力度,但考虑到多一级会引起一些附加的失真,也容易引起自激而取舍掉,那么要好的驱动力,是功放满功率输出电压级也工作在纯甲类,单级管子必须加大静态电流,按输出50W甲类计算,电压级最少要2-5MA的电流,推动级保守说也要45MA以上,要没有这么大的电流,满功率输出肯定还有开关失真,这样就要求电压级电流也要大,最少要10MA左右,但一般的象1145/2705的小功率管子在+-50V电流大于8MA以后声音变粗,发热厉害,稳定性差,用中功率管子声音不理想等,根据这个缺点,本级采用了共射共基的方式,2对管子并联来增强电压放大级的驱动力,2对并联后每管子电流在5.5-6MA下,曲线最好,和自己搭棚用669/649做电压放实验,比669/649电流在12MA声音更圆润细腻,这点在实验后听感对比很明显,本电路的直流伺服也花费了很大的心思,传统的伺服控制点一般是反相输入端,根据众多烧友的反映,控制点取反相输入端伺服对功放声音影响很大,尤其是低频调制问题,根据这个问题,本人多次实验对比,把控制点取在输入差分级的上下臂的中点,这样对中点控制更好,可以低到1MV以下,还完全避免了伺服对声音的影响,通过多次割PCB换接点对比,证明此改动非常成功!功放的低频更从容大气,弹性更强,喇叭保护和稳压电源很平常普通,在此就不罗嗦了     最后要感谢本论坛狼,由于我不会用PROTEI99SE的软件,PCB和原理图是委托他帮我忙画的


我的作品金嗓子E305功放


     谢谢建议,水塘是差点,不够气派,但终究是米老大在限制啊,这个机器从打样PCB到转个到现在,米也哗哗流啊我的作品金嗓子E305功放 ,等一段时间米充足了再升级
   DIY想做厂机的标准和漂亮,要条件啊,我现在条件不允许,慢慢改进,用304把牛和电容和主板隔开是不错的办法
我的作品金嗓子E305功放 我的作品金嗓子E305功放 我的作品金嗓子E305功放 我的作品金嗓子E305功放 我的作品金嗓子E305功放


听感这东西论坛太多了,我也不想多说什么,中肯的说两句,免得大家失望,305平衡大气的表现在本机发挥的不错,由于伺服电路的控制点改进,低频比较沉稳,下潜和弹性很好,人声表现也很优秀,我现在的推动是1058/162,电流在260MA,输出是大三肯的1295/3264,电流更是大到650MA,(单管)所以整体比较温暖细腻,驱动力很强。

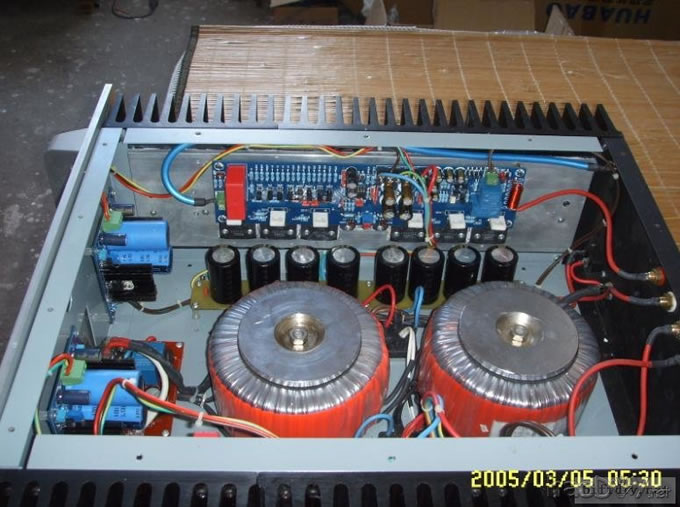

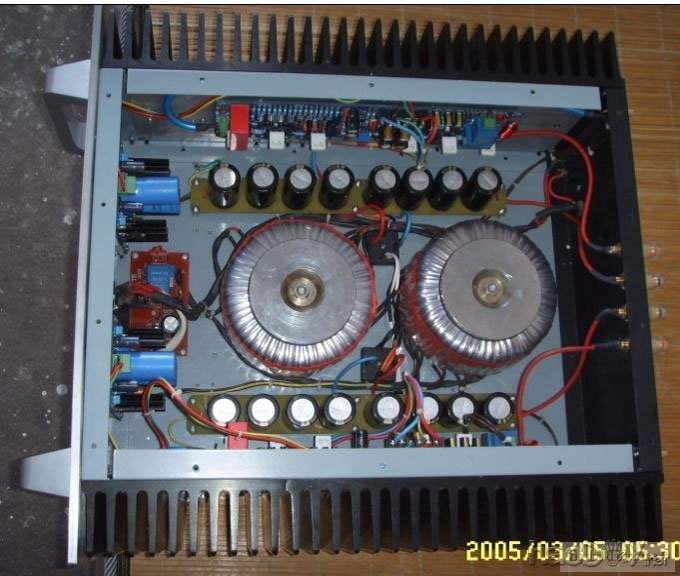

机箱是中998的,散热不错,现在单管子650MA长时间散热温度有52度,估计夏天要热点,线本来是想剪的,但要是以后升级折腾了线都不够长,2边散热放下调试又要重新接长麻烦啊,我注重声音,里面难看点没有关系我的作品金嗓子E305功放 我的作品金嗓子E305功放
