第一次发帖，各位手下留情。
一、2000年制作的高偏流前后级，使用至今，无伤风感冒，里面够乱的，但是声音很好，做了这台机子我把钟神99C六折卖了！大致如下：
输入级采用K389/J109孪生发烧对管，推动级采用K214/J77对管，输出管各采用两对C33858/A1494三肯管，OCL输出，末级每管电流600mA，音色偏暖色调整。
电容为思碧15000uf，变压器2×300W，DC±50V。
前级基本电路同上，变压器2×100W，DC±30V。
二、附上新做的机壳，手工制作，累啊！
新机准备继续采用原来的电路，毕竟调整了好多遍，有感情啊！末级改用四对管MJL21193／21194并联。
变压器提升为每声道2个，争取把电流调上去。
新机预留电子分频的计划，各位提下意见。
每月只是休息时有时间做一下，准备用半年吧。

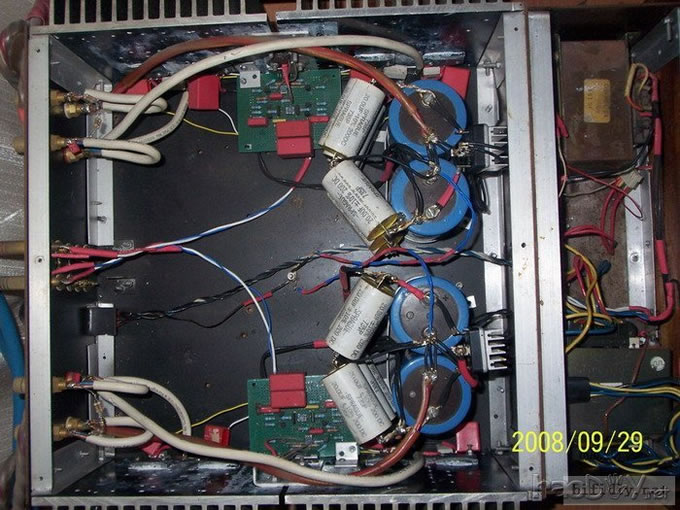

功放图
以上是2000年的功放，新的机壳传不上来。
看来还是要继续学习

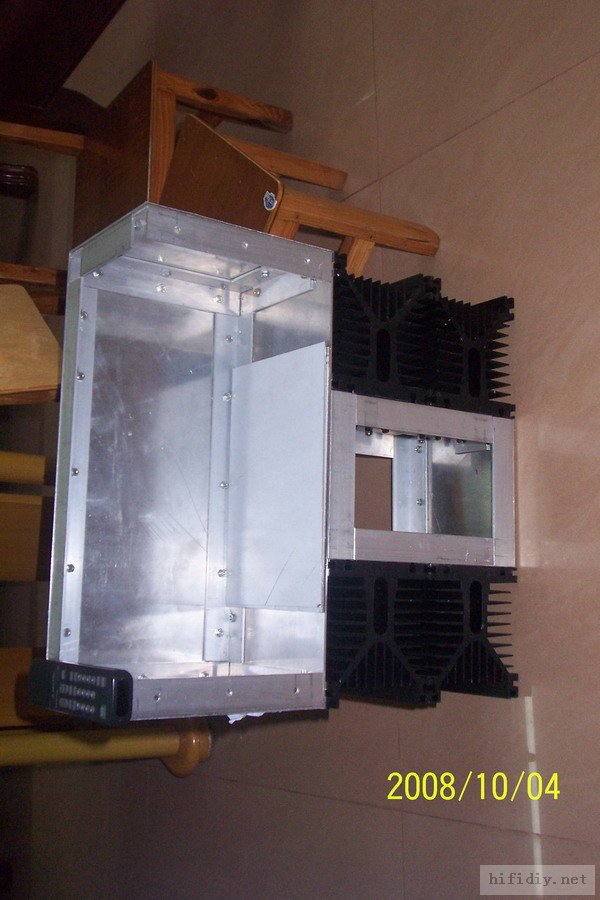

已经基本完工的2个机壳

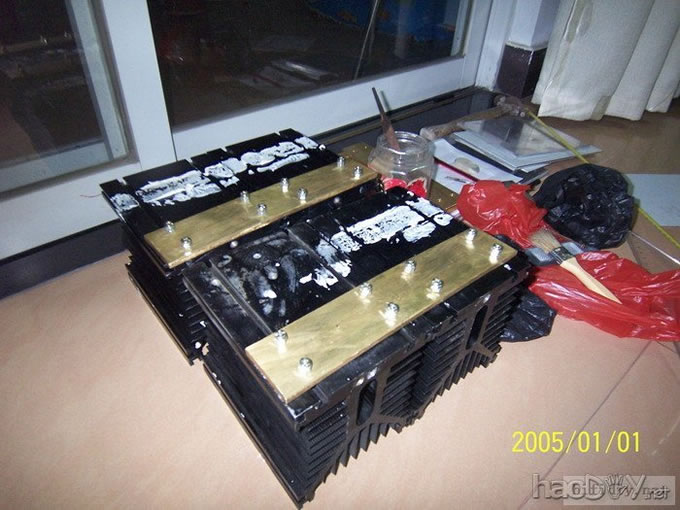

自己用角铝做的，8块散热器
我家的小师父
谢谢楼上关照，儿子是在装砂轮机的挡板，他自己对着说明书和机壳的图装。

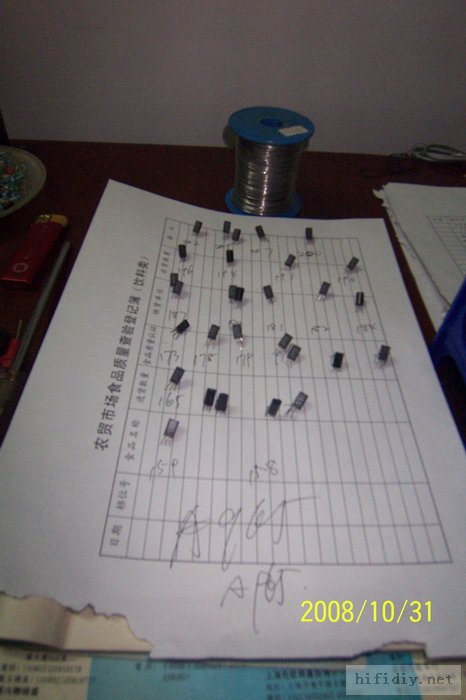

晶体管配对
前几天作业，

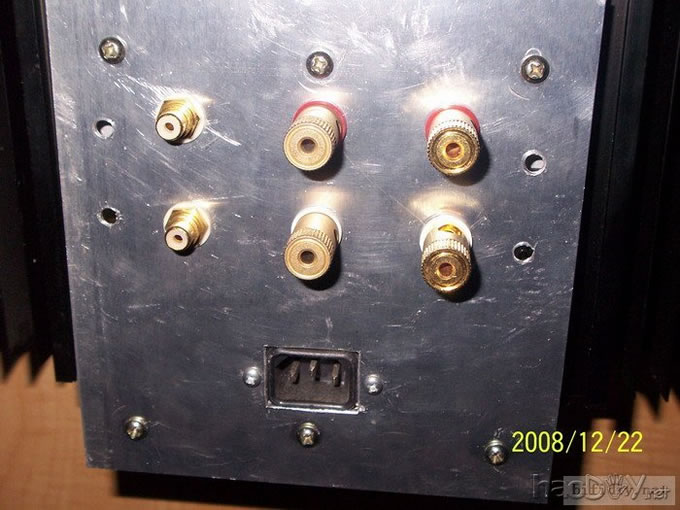

基本完成的机壳

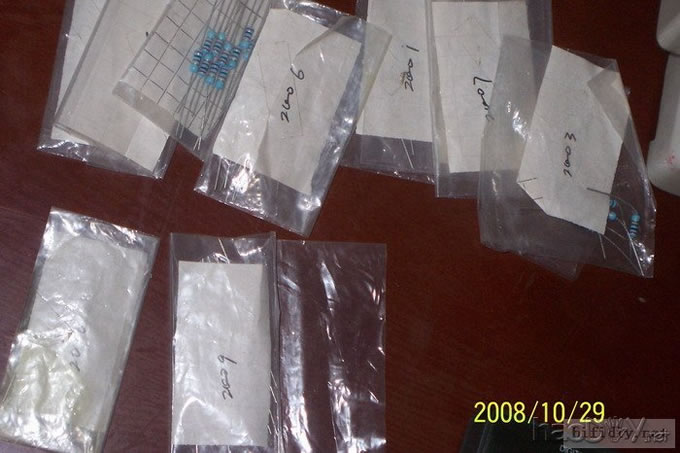

朋友用厂里仪器测的电阻

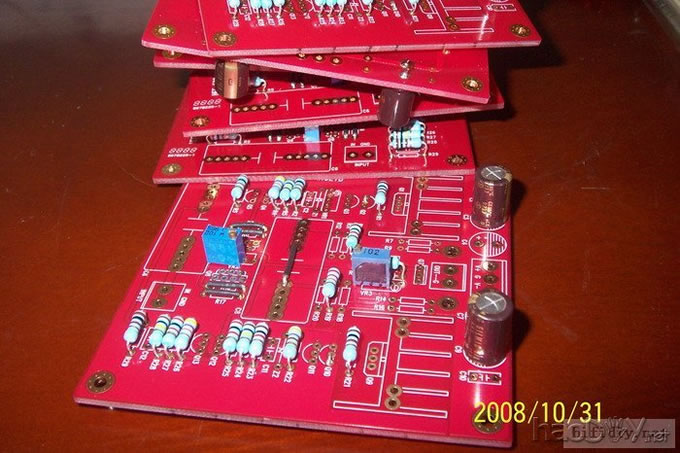

完成电阻部分的线路版

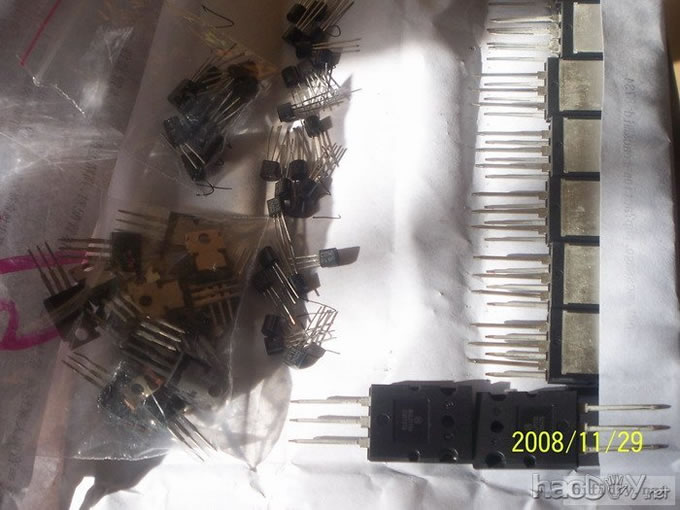

终于下定决心，新买一“批”管子。
弄不好，到时多出来的功放可以接电子分频了！
怀念以前用的无源电子分频。

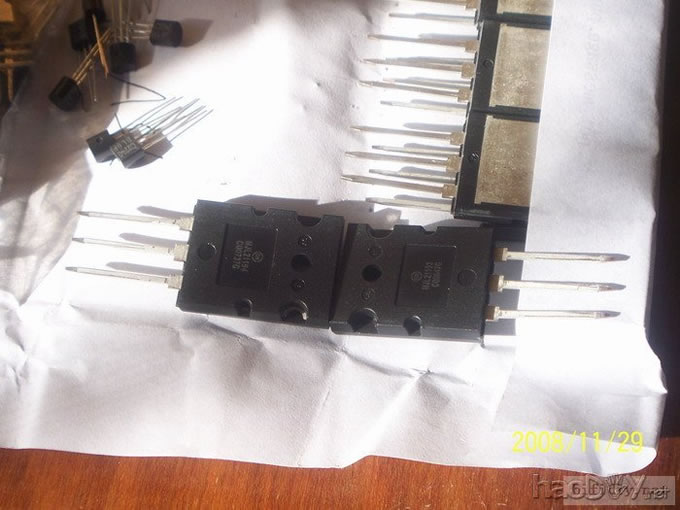

新买的功率管（隔壁论坛的）

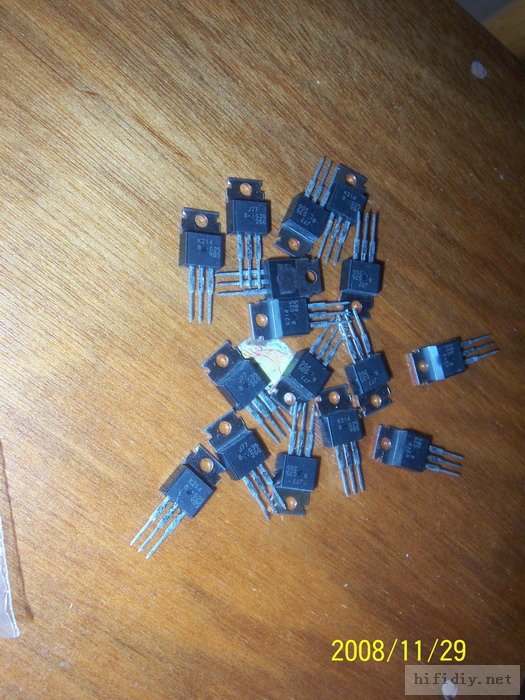

刚到的功率管，一声道4对。
8对推动管，其实我从去年买电路板时就考虑电子分频了，
入的材料也是按3－4对功放考虑。
推动管
一堆管子
今天早上差点下半旗。

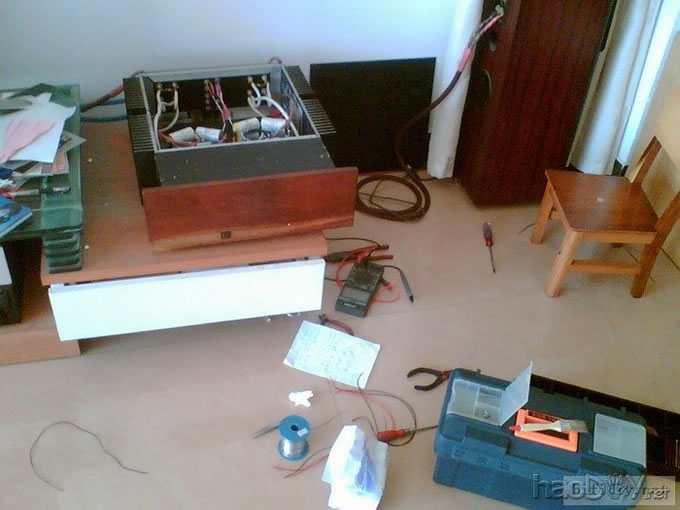

昨晚拆开旧功放，量一些可调电阻的数值，
谁知道今天一早功放罢工！（学出租车吧）
拆开一看，输出端40多V。
看来是新的没来旧的就要完，肯定恨我喜新厌旧，要抛弃它。

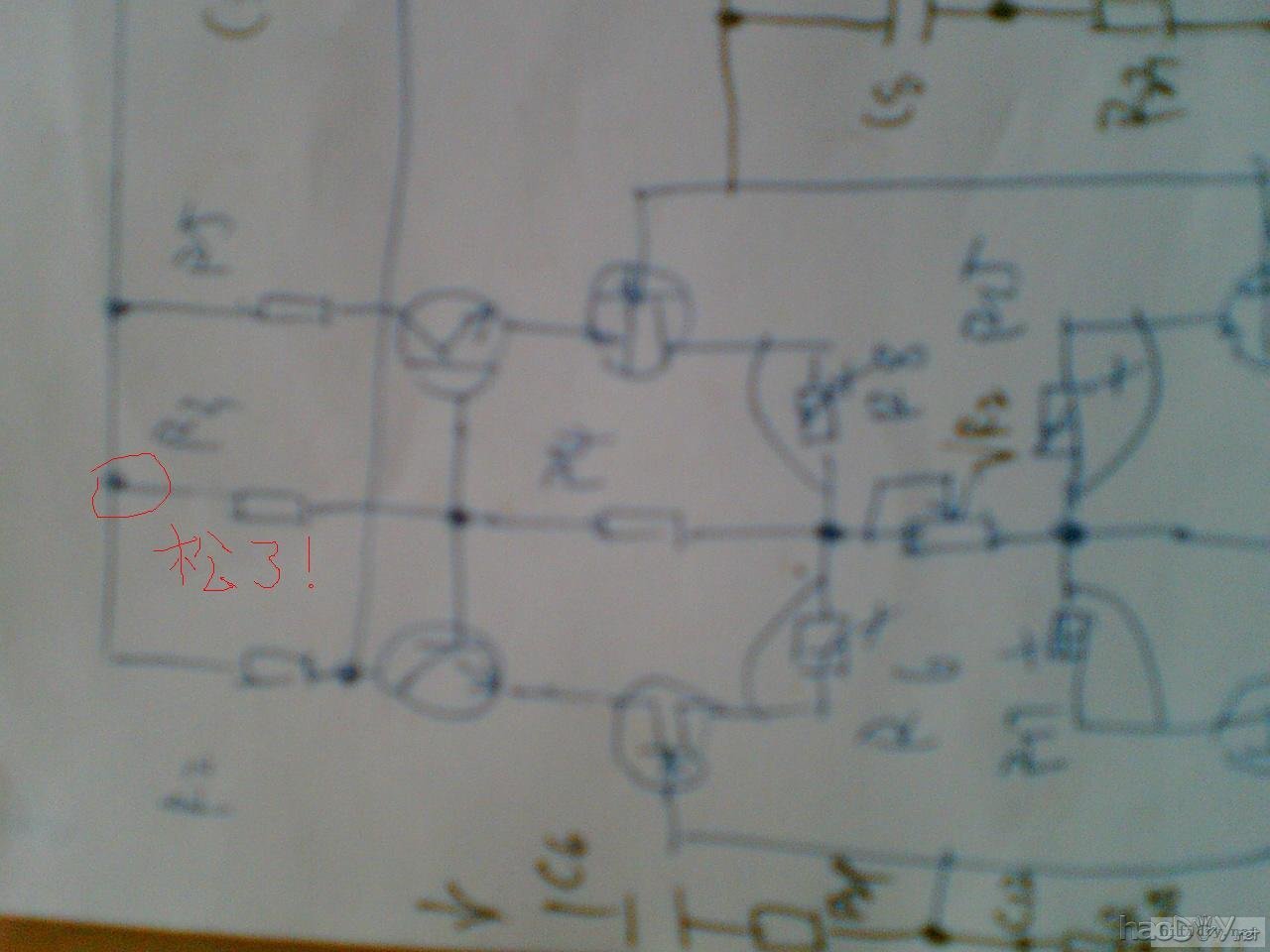

好不容易摆弄一个下午，终于在一个不起眼的的地方虚焊了！
补上，一量电压，OK!
差点新的没来旧的就去
看着家里那几对闲着的K389/J109，心疼啊！

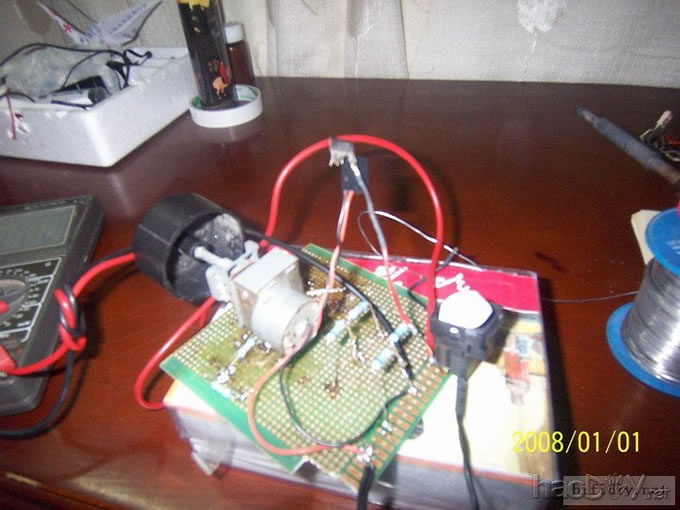

终于做了个史上最好看的测试电路。（原来是搞晶体管配对的）
测出2对，准备用在这次的功放。
自己节约，环保！

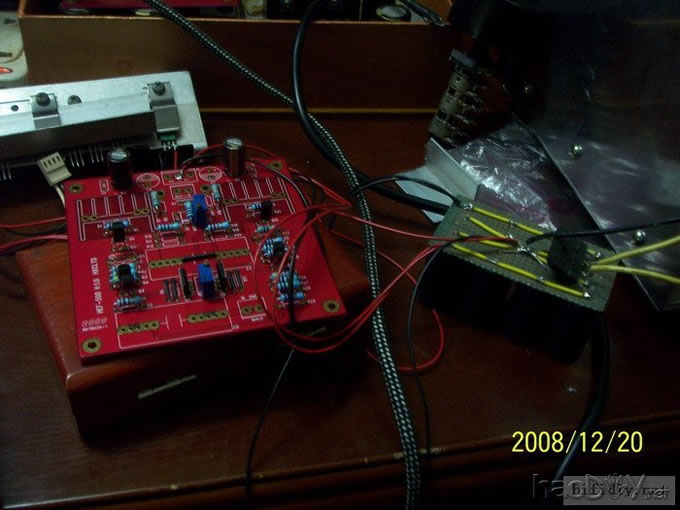

最难看的测试电路
多谢楼上！
业余条件下，好多就是一个万用表打天下！
电路结购复杂意味着元件的浪费！我以前几十对管才挑出几对来，还只是在万用表上挑，前些日子也想用家里的管，弄了几天，实在是挑不下去，才从隔壁论坛买了A970/C2240，D667/B647，K389/J109,21193/94。
甲类有它生命力就是驱动力好，声音温暖，耐听。至于其他方面的形容个人自己去想。我是用监听2号的，4－50平方的客厅，实在非甲类没有办法。我试过同样的环境，天龙4千多的AV功放推监听2号是听不到低音！要把高低音提上12DB.
哈哈，少壮不努力，老大徒伤悲。
一不小心，帖子又沉底了。

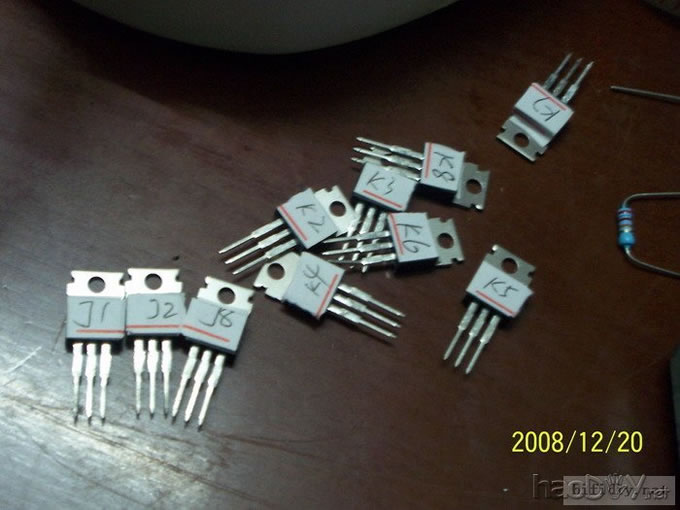

收拾东西，准备将买自隔壁论坛的J77K214再挑选一遍，又是一个个编号，将后级电路装好（不装功放管），准备将反馈接到J77K214前一级电路，然后放J77K214为无负反馈，测量中点对地电压，挑选一致性较好的，事实证明是错误，浪费表情。
那些管子同极性的一致性太好，测不出来大的差别，再加上电流调大的话又是一个等温度稳定的过程，粗略测一下，挑不出毛病来，只好灰溜溜继续下一步 |

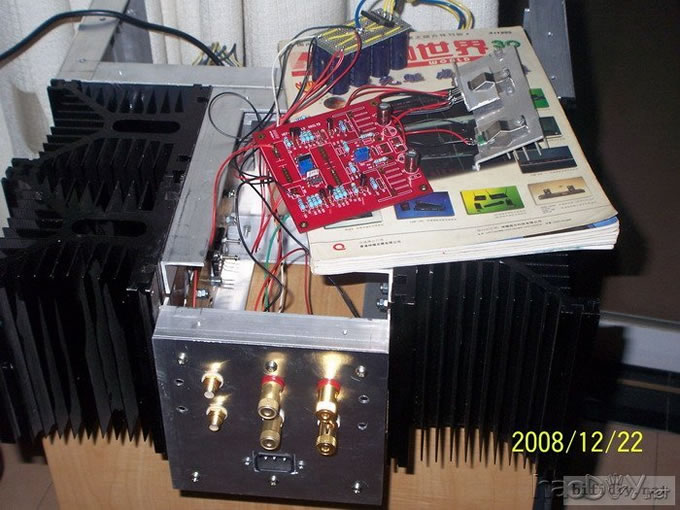

后级电路（没接功放管）
一个白天下来，基本上初步的静态点好了，出声了！

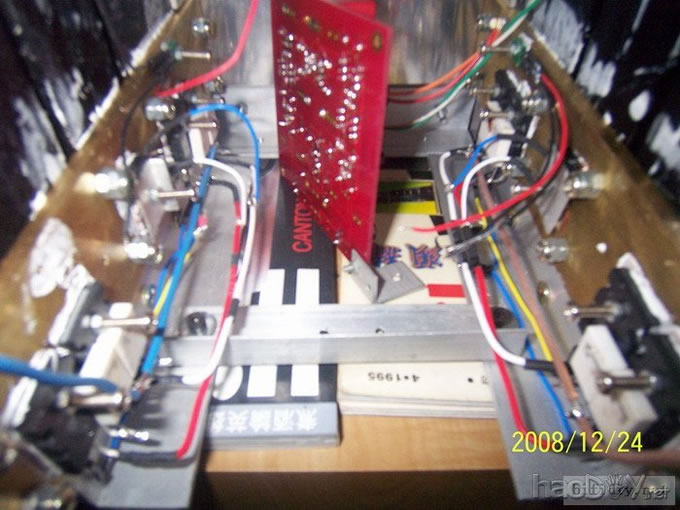

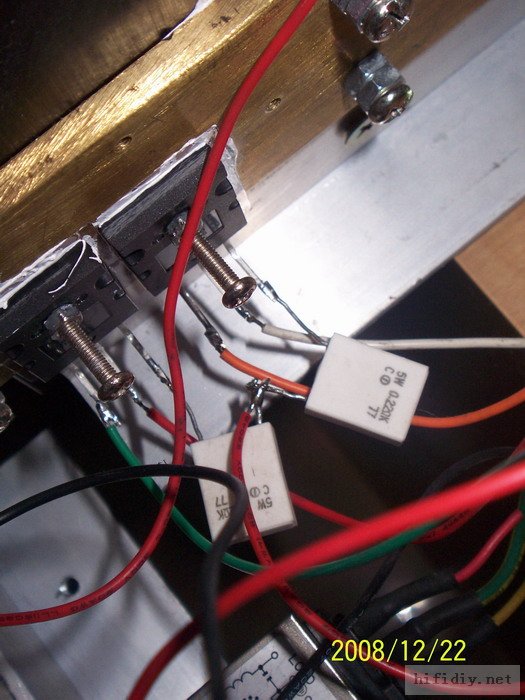

初步等调试的单声道后级（只接一对管

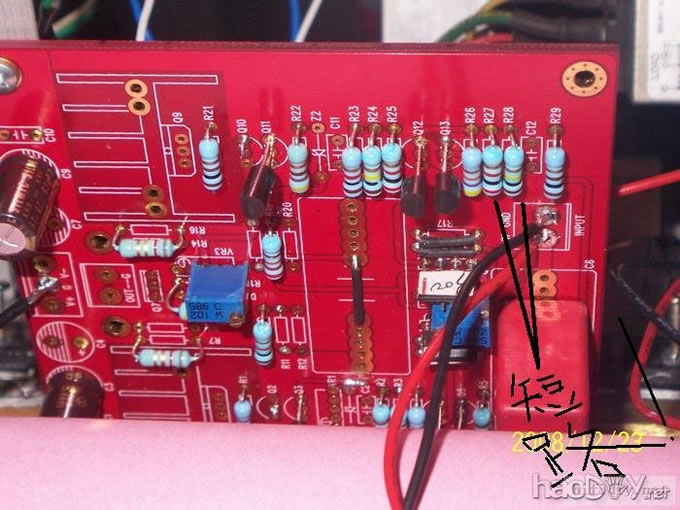

今晚加班加错啊！已经在提高各级的电流，测电压时不小心，万用表的笔接到2个电阻，把机子挂了！估计把J109挂了！
明天再弄吧。
我是只用隔壁论坛电路板，电路大体一样，和现在听的机子一个电路。
功放管不一样。
驱动力很好，感觉速度快，音色要靠电容、各级电流调试。
今天一天，把输入级，电压放大级电流调好，
末级麻烦，电流才调到0.8A×2，浪费这机壳和散热器，
准备下来改一下K389J109的电阻，争取把末级电流做到1.2－1.5A×2。 |
