DIY class驾势P401功放(2)

时间:2012-10-02 17:45来源:hifidiy.net论坛 作者:suvear1 点击:
下载 (104.18 KB) 今天是3月20日。。。 2006-3-21 01:42 今天是3月21日。。。 凌晨 1:42 11点多跑到瑾家拿了两对K214/J77,刚刚换好。。。好困� !!W蛱�5点多才睡觉,今天早晨11点就起来了。再加上刚刚又炸了管子
下载 (104.18 KB)
今天是3月20日。。。
2006-3-21 01:42


今天是3月21日。。。

凌晨 1:42
11点多跑到瑾家拿了两对K214/J77,刚刚换好。。。好困啊。。。昨天5点多才睡觉,今天早晨11点就起来了。再加上刚刚又炸了管子,所以。。。严重没心情ing。。。唉。。。准备收工睡觉。今天好郁闷啊。被100V电了4次,被正负100V一共200V电了一次,据说每天被100V电击几次有益健康,看来还是有道理的。每被电一次之后都会感觉身体放松了,脑子也清晰了很多。就是被200V电的那一下不太爽,整个脑袋都觉得嗡的一下,100V只是有点感觉会麻一下而已。
如果往后一切顺利的话。。。今天估计能开声一个声道了。可惜我手头只有2对K1058/J162,还炸掉一对就剩一对了。。。不然两个声道就都能用炮灰管开了。

DIY class驾势P401功放
想要电路板的来我们QQ群10791151。等我做完了,谁想做的可能可以出几套板,但是数量不会多

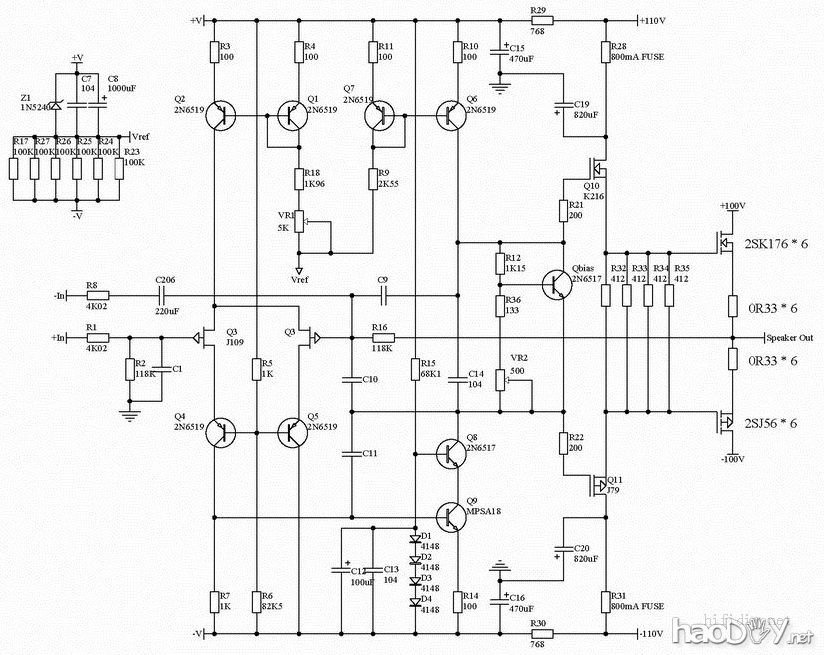

先把电路图传上来。


DIY class驾势P401功放

这个图里面R5应为100K,C9 C10 C11容量是乱标的不必照着装.

BIAS部分和412欧电阻取值视功率管型号要有变化.保证K216/J79的电流取80-130mA之间(按图上的散热器长时间工作这对管很烫是正常现象,原机也是如此,大约有70度).功率管电流每管100mA.上6对管的话散热器面积要跟PASS的Aleph2差不多.


频率响应:20Hz-20kHz ±0.1dB
灵敏度:1.9V输入时输出额定功率
输入阻抗:75KΩ
输出阻抗:0.01Ω
增益:29.02dB
信号噪声比:137dB(不计权)
总谐波失真:0.004%
额定输出功率:双声道/桥接后
8欧姆:400W/1400W
4欧姆:800W/2400W
外部尺寸:685.8mm * 615.7mm * 355.6mm
净尺寸:482.6mm * 584.2 * 241.3
净重:62.24kg

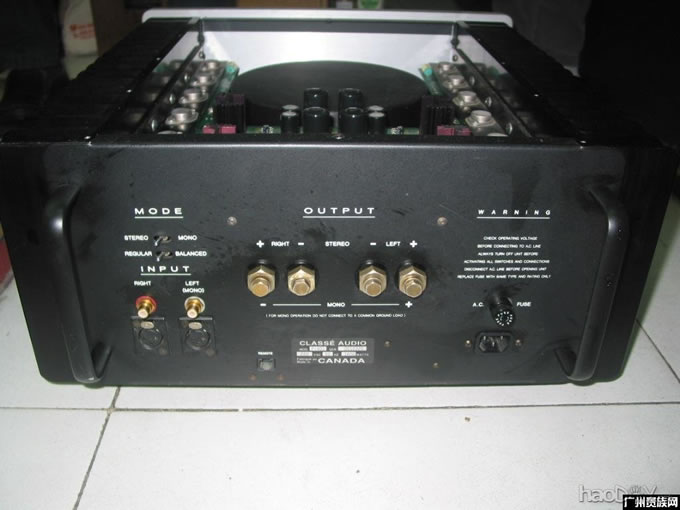

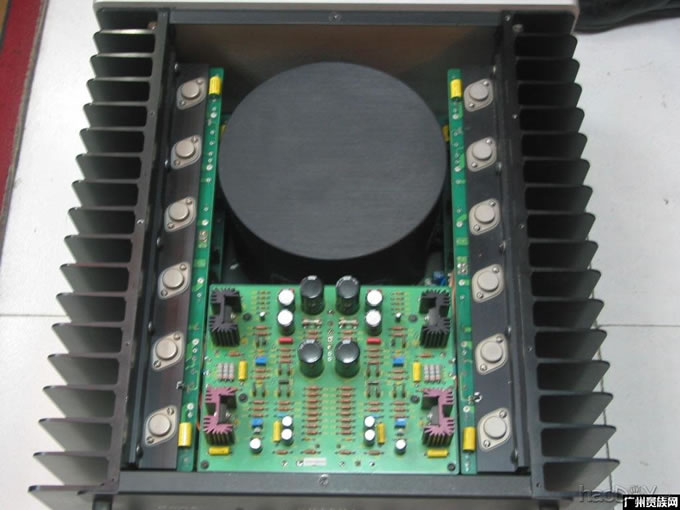

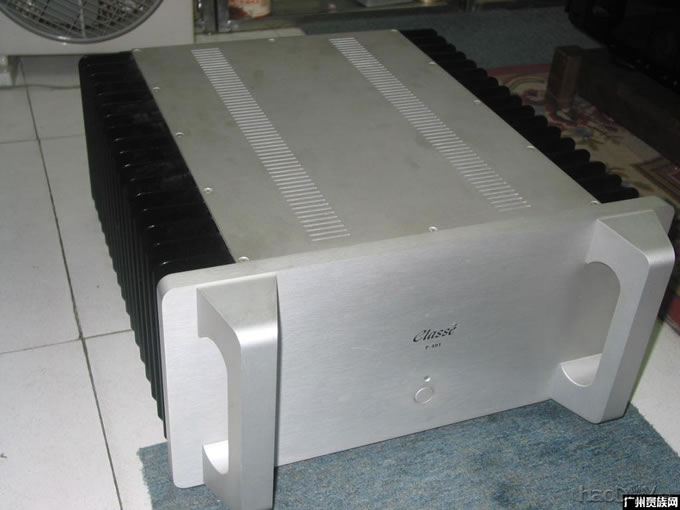

原装class驾势P401功放

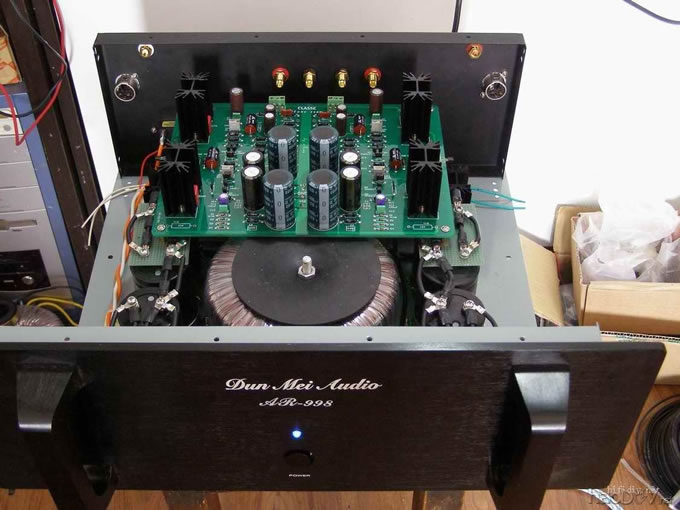

DIY class驾势P401功放

DIY class驾势P401功放

DIY class驾势P401功放
