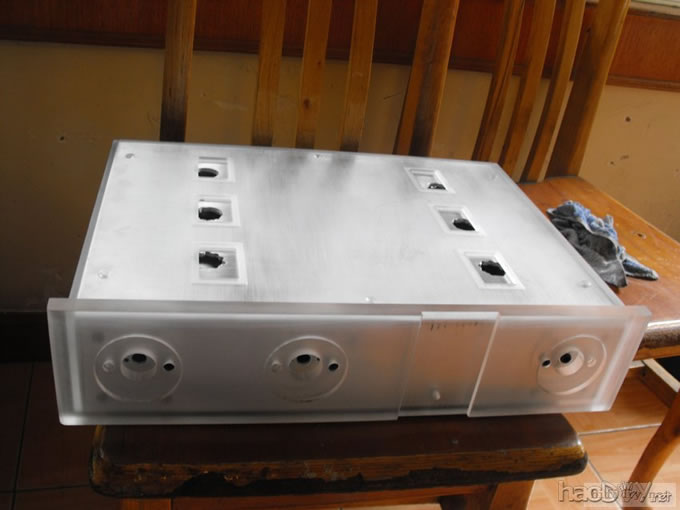

换上8mm钻头打沉孔

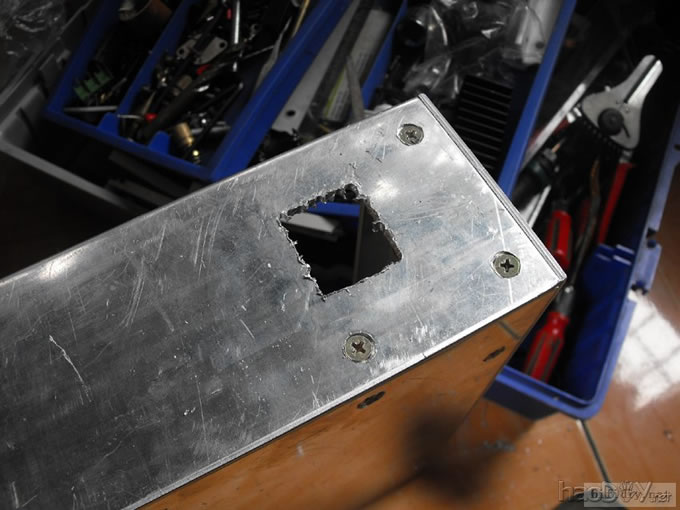

上盖板安装孔打洞

喷漆，后来才发现，在铝板上直接喷漆,很容易脱落，用指甲轻轻一刮，就会掉漆，不知用什么办法在铝板上喷漆而不易脱落呢?









表头的制作
表头是有二手市场花5元购得的一个电压表。此表头在功放中完全只起装饰作用  和放大电路无任何关系
先上电测其好坏
#p#分页标题#e#


接下来将表头肢解，拆下其刻度板



将刻度板放入扫描仪扫描，再扫描结果的图片文件调入coreldrw进行描绘





最后将最终结果交与美工部的师傅，用银色有拉丝效果的双色板刻度原大的刻度板 (自已用coreldrw画好  可以省下所谓的设计费)



最后安装好后的效果




表头的供电均取自论坛的开机缓冲板。表头的工作电压取自滤波电容处,灯光取自缓冲板的15v交流输出




面板的制作
面板的制作可谓是机箱制作中的重中之重,它关系到整个机箱的个性与美观。长期以来我就对PASS系列的面板情有独钟,这次总算了我心愿。整个面板的比例基本接近厂机，只是尺寸有所差别。制作面板时，曾拿了一把小学生用的尺子跑去音响店偷偷测量PASS350面板的尺寸
在这里不得不说亚克力真是好东西，比铝便宜，而且便于加工，美工部现在遍地都是，很是方便，基本上你想要的形状都可以实现。基于便宜，加工方便等诸多优点，整个面板全部使用亚克力。
画好的面板加工图

主板的安装与调试
看看PCB 本人不知从何时起养成一个习惯，每当拿到一张PCB后的第一件事就是把它扫描成图，以方便后面的安装和检查。
主板的安装与调试
看看PCB 本人不知从何时起养成一个习惯，每当拿到一张PCB后的第一件事就是把它扫描成图，以方便后面的安装和检查。






可以看见，此板完全是一体化的板子，电源 保护都在一块板子上，我喜欢这样的板子，好处就是免去了各种走线的麻烦，简化了装机程序，可以最大程度上避免走线不当引起的整机不稳定和噪声，并且机内整洁美观。个人觉得这样的板子唯一的缺点就是出现问题时，不好判断和检修

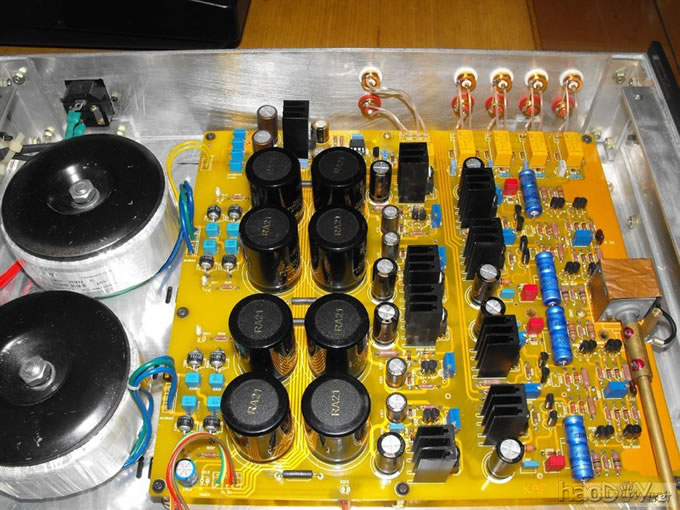

本机开机通电一次成功,不要被它的复杂化吓倒,装机只要做到细心,元件一个萝卜一个坑,不是你的坑你千万不要乱蹲,所有元件上板前均要确定其好坏,通电前检查N次(元件是否错焊漏焊,各焊点是否有短路,各功率管是否和散热器做好了绝缘),只要做到了上面几点,想看烟花真的很难很难
本机所用牛牛



初次通电  一次成功



稳压电源的调试


总装前的电后调试



调试完毕的两声道

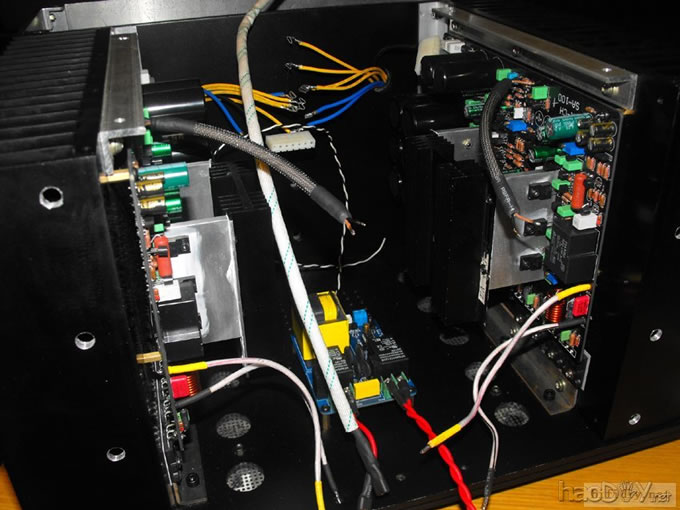

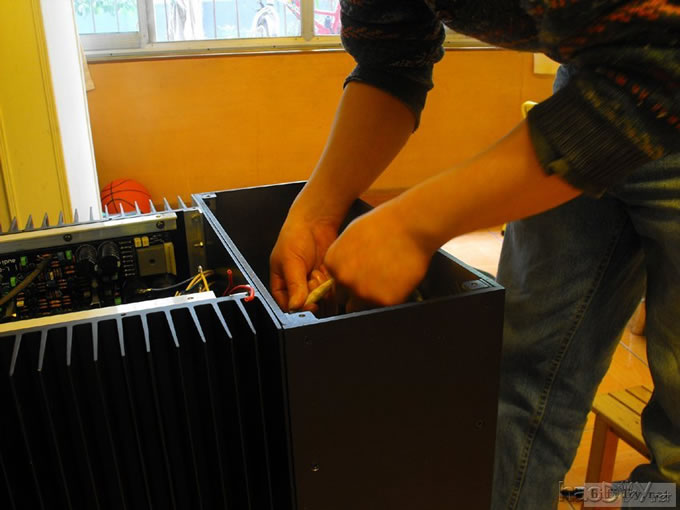

开始最后的总装了，总装的头天晚上强迫自已睡了一个好觉，为的就是第二天有更充沛的休力来做最后的冲剌。早上起床先送走老婆和儿子（早就和老婆说好了，我总装时她带儿子回娘家)回来吃了个大饱，为的是可以一鼓作气，不吃午饭，节约时间。
先装的是底板，6mm厚的铝板和亚克力板，中间是双色板，其结构大家一看就明白。


 #p#分页标题#e#

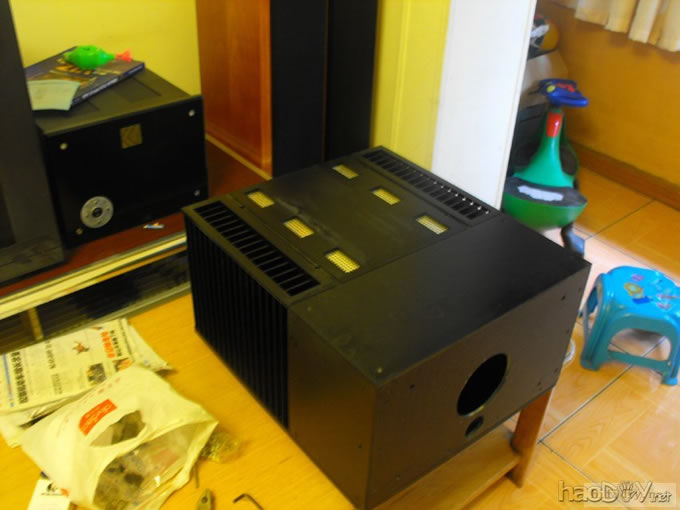

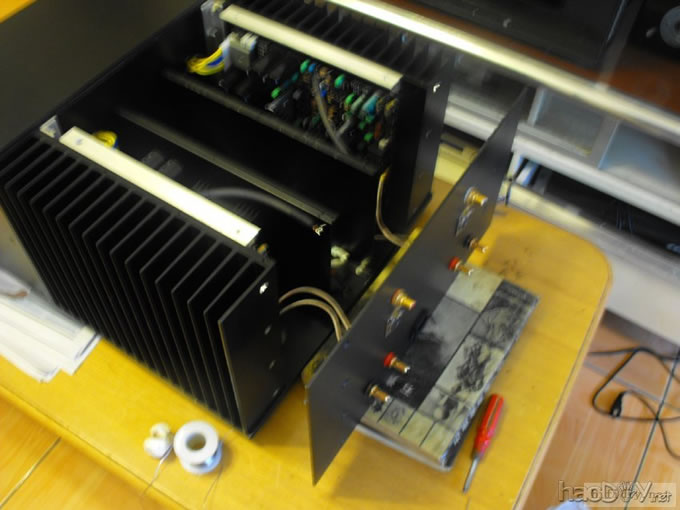

基本完工的样子




决不向噪声妥协，最终还是妥协了
整机组装完毕后接音箱试听,出现了意料之外也在意料之中的交流噪声。其中一声道稍大，距喇叭三四十厘米可闻。说它意料之外是因为本SA-100已设计好最佳的机箱接地点，阁下只需要将本SA-100板的所有安装孔紧固在与机箱相连的铜柱上即可达到最佳的效果，而不必再另行选择接地点，为阁下的制作成功率与好声率得到最大保证。(设计者语),装机前想既然接地点都为你设计好了，那因接地不正确引起的交流声就不会出现,此为意料之外。意料之内是本人最近装的几台大机除仿KSA50外,都有不太明显示的交流声,搞得我对处理交流声已失去信心。
有噪声终究是要处理的,这也是装此机最费神的地方。先分析一下交流声产生的原因(说错话请各位拍砖),产生交流声的原因不外乎以下几点：接线乱 接地错  环路 牛干扰以及其它不明的干扰。下面就用狄仁杰断案常用的排除法来断断这个交流声的出处。
1.首先可以排除因接线乱引起的交流声，因本PCB是一体化设计，要接的线少之又少，除变压器次级进PCB的线外，就只有输入输出线了，且输入输出线均远离变压器，因此可排除之；
2.接地错，不会吧，人家装出来都是静如深海，况此板的设计者的水平也是勿庸置疑的,暂且排除吧；
3.环路，此机从变压器到PCB可以说就是两台单声道功放，不可能存在环路的状况，环路也可排除；
4.牛干扰?此时真的是希望牛干扰的原因，那就简单做个牛罩就搞定它，于是把牛移出机外一米远，无效，不甘心做了个3mm厚的牛罩试机还是无功而返,因牛干扰的原因也可排除
5.其它不明的干扰？老天,正因为它是不明干扰,叫我从何查起。
现在只有把重点放在2和5两个问题上。
原滤波中点通过铜柱接机壳点取消，整机无任何接地点，无任何改变；原接地点取消，改在输入处接地，有一些效果，但不明显；原接地点取消，在输入地接一电容并电阻到机壳，情况又有些好转,但距喇叭二十厘米左右仍可闻噪声。
不明干扰？跳过前级，直接CD，不播放音乐，交流声消失贻尽，那是因为CD未播放，输出继电器未跳开，使输出对地短路,也就相当于后级输入端短路,
当然也就没了噪声,因此判定是干扰引起的噪声，不知此判断是否正确，还请各位来支招。
几天查下来早已是头昏眼花，这对我来说早已不是技术问题了，而是耐心的问题，对于我的水平也只有把输入线看做是引入干扰的唯一元凶，但无论是双绞线还是屏蔽线，甚至自制了一根多重屏蔽线也是事倍功半，无功而返。
疯了，已经疯了，我已走入迷途，不知所措了。事已到此，只有先静下心来慢慢搞。
后来在网上看见一文，受到启发，终于从表现上消灭了干扰声，虽然是用的非正规方法。

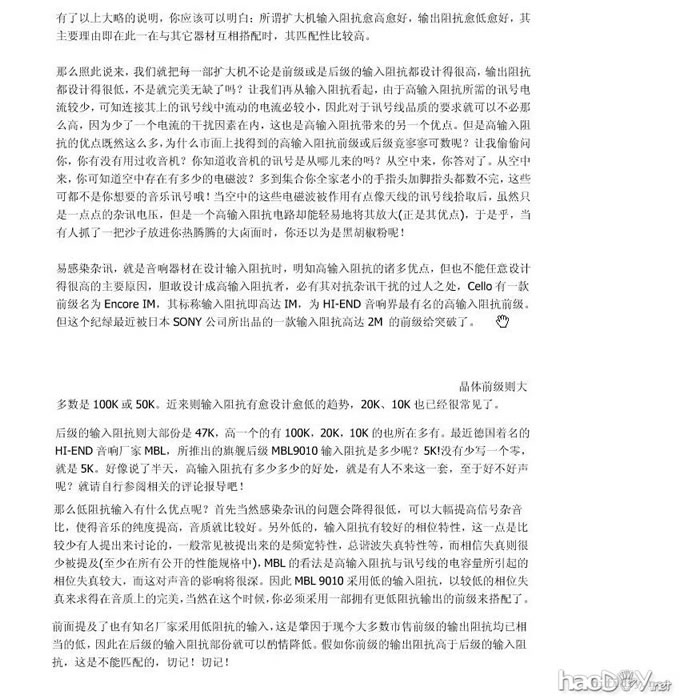

此文后来我在本坛也看见过，特摘取关键部分以飨众烧友，特别是那些为干扰噪声所困，实在找不到原因的可以一试。

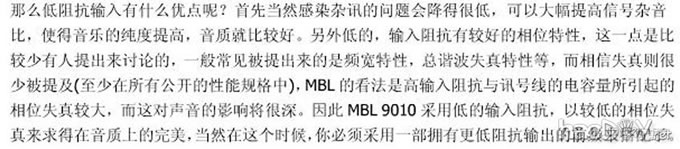

看到此文后，我尝试着把输入对地电阻从49.5K改为30K,其实这个电阻就决定功放的输入阻抗,果然噪声得到了较明显改善，在确定了此法对机器的稳定性方面无影响，而且在网上也看到了有人这样改过，发现对音质的影响也极小,一不做二不休，把此电阻再降到25k，。这下整个世界安静了，到此，耳贴喇叭，只听闻极轻微噪声,这极轻微噪声就好办了，本来就觉得本机的放大倍数38.5倍高了些，干脆将其改为25倍左右,哈哈，我终于听到了静如深海的声音。
这样改真的对声音没影响吗？还是上面文内的话让我心理上得到一些安慰。



据查资料，前后级的阻抗匹配比后级的输入阻抗的多少来得重要，后级的输入阻抗应高于前级的输出阻抗十倍以上才匹配,而现在的前级输出阻抗都很低，几十欧的也多见，因此从这方面来看，匹配绝大多数前级不成问题。
至此，噪声的问题终于解决，虽然是用的妥协办法。（以上观点和做法出自本菜鸟，如有不妥之处，见笑了,还请各位拍砖)

老虎也有打盹的时候，烧机了!!!

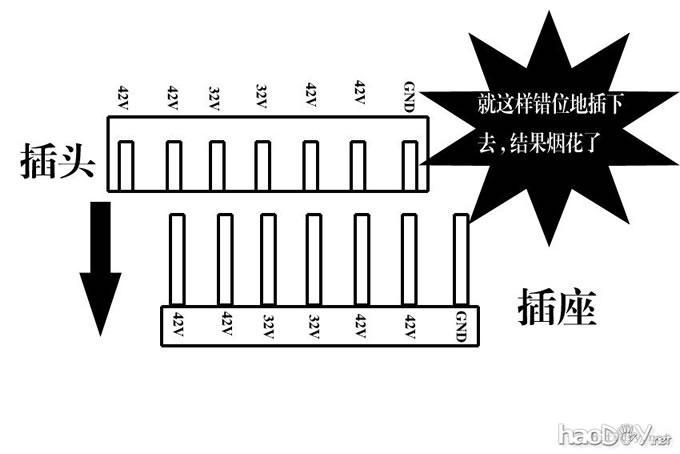

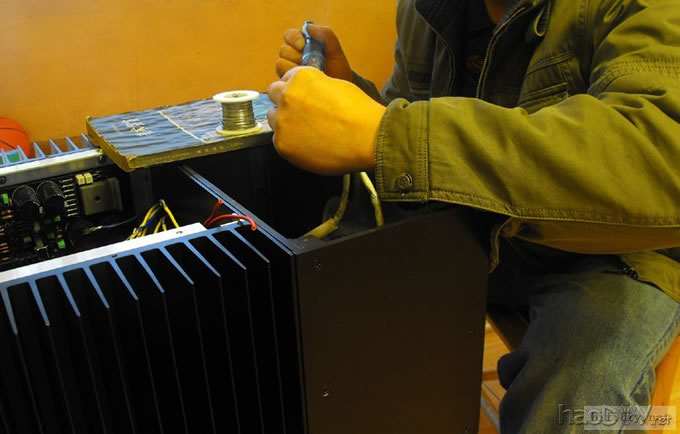

烧机就发生在检查噪声的过程中，其中无数次地板子拆下，无数次地插拔电源，直搞到精疲力尽，神情恍惚,终于怀具了。因为整机结构的原因，为方便以后拆卸,变压器次级进PCB的线并未直接焊在PCB上，而是使用的接插件，那种无防呆的接插件,终于在一次插入电源后，未细看就通电,看见烟花了,其实原因很简，就是插头和插座错位了。



当时的心情各位可能理解，人完全傻了，断电后脑壳一片空白，良久才想起检查，重新插好插间通电，整机无反映,无耐只得拆下板子，发现为电压放大级电源的整流管部份的铜皮已烧断，不得已用线连通，通电整机还是没反映,检查电流放大级及电源正常，只是电压放大和保护部份有问题，且保护部份无电，一测发现整流管损坏一只，好在当初买元件时多买了两只，换上通电，一切恢复正常

当整机安装安毕后，发现整机上盖板太过平淡，有些单调，于是在铝盖板上面再用5mm厚的亚克力板做一盖板和logo
下面看看我LOGO的制作，有可能大家想问问ZKS是什么意思，呵呵,现在告诉大家吧，那是我儿子的汉语拼音缩写,头像是找了一张儿子的侧面照描的,用头像做LOGO也是后来加工上盖板LOGO 的想法 ,看看LOGO板是怎样出炉的吧。

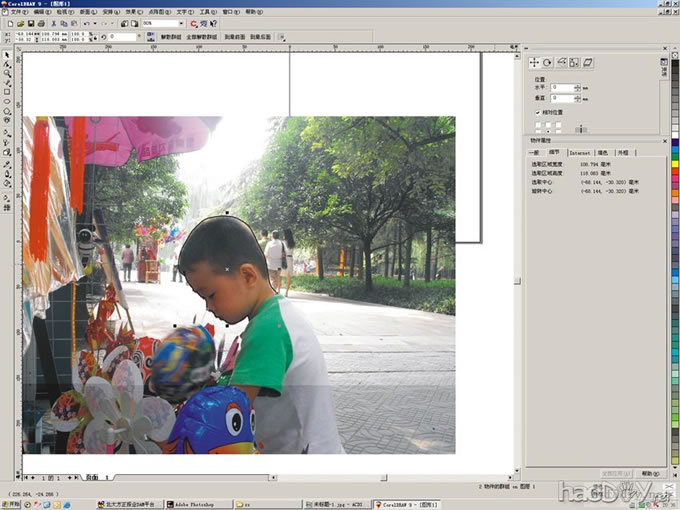

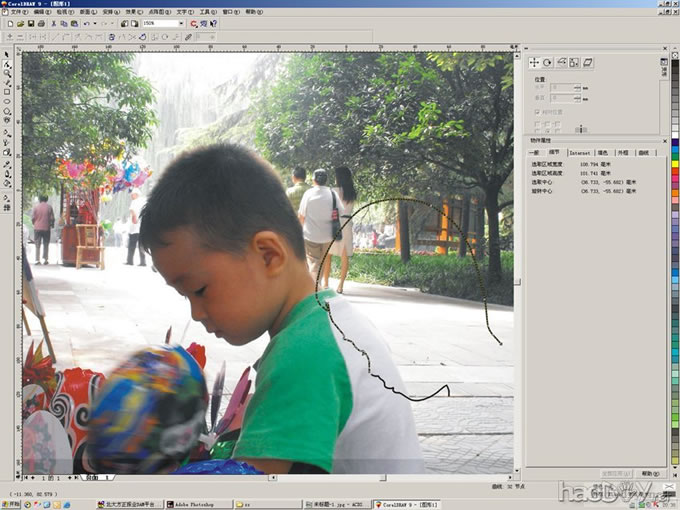

先找了一张儿子的侧面照，老办法,调入coreldrw先进行大致的描绘



然后进行精细调整

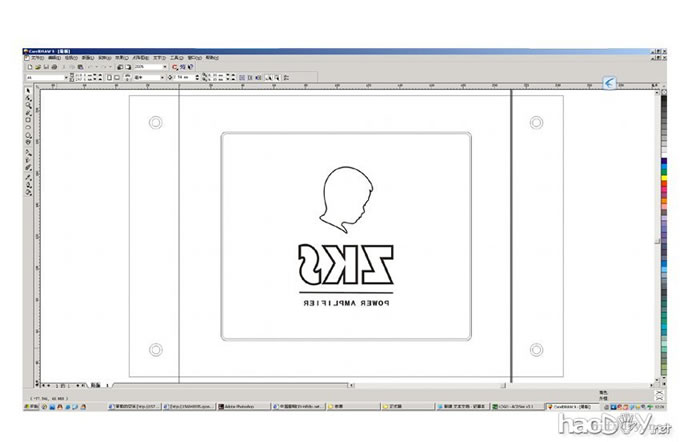

最后完成的图样如下



累啊 再一次走进美工部，大家看仔细了,图我是做了一个镜像的,也就是雕刻面是反的,为什么?大家看看就明白了

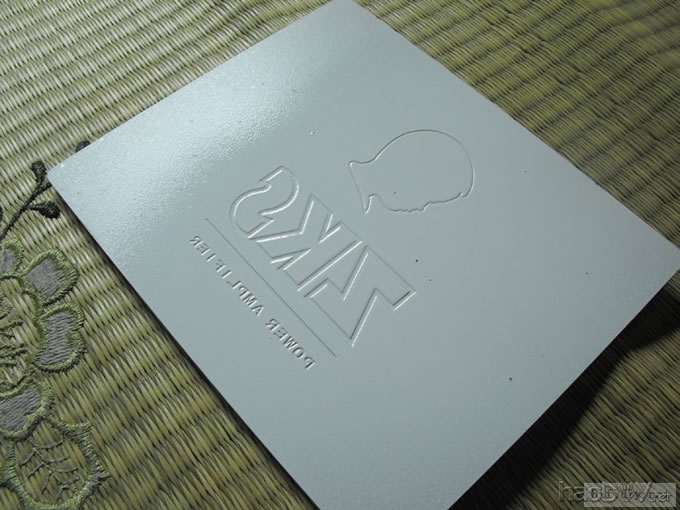

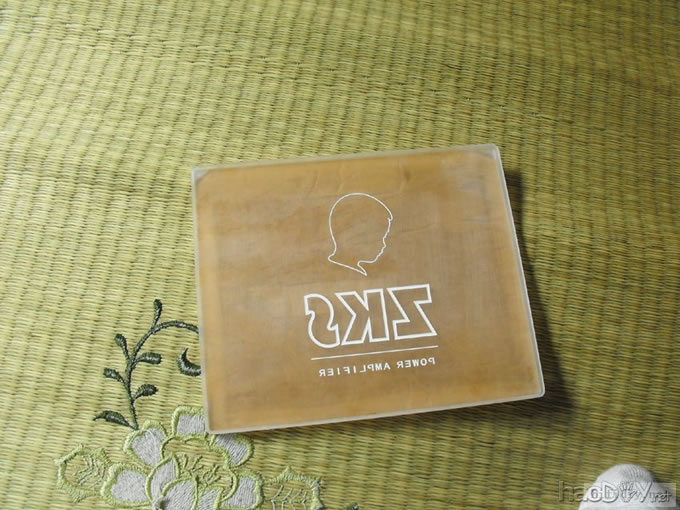

加工好的LOGO板

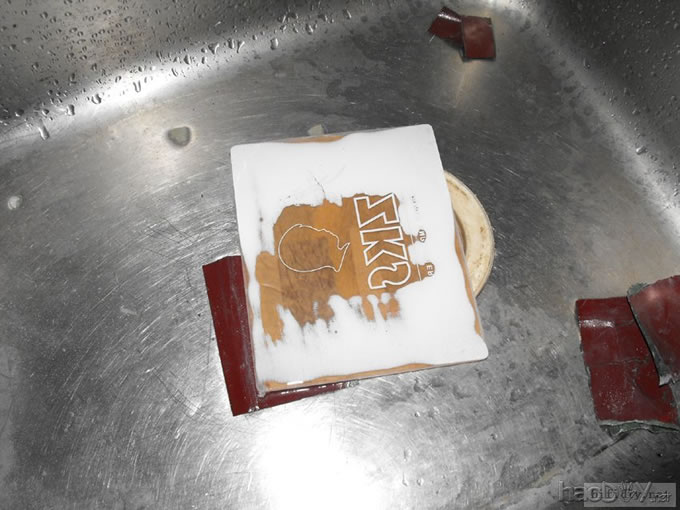

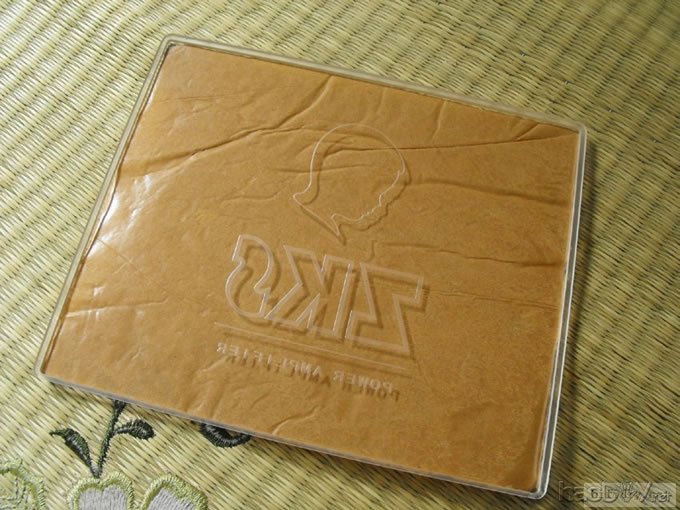

好了下面开始了  先在雕刻面喷上白漆 均不均无所谓，主要是把雕刻的笔画喷上白漆


不用等干透 放在水槽里用细砂再将白漆砂掉,由于所雕刻的笔画是凹进去的，所以不用耽心笔画的白漆被砂掉



看砂后的效果

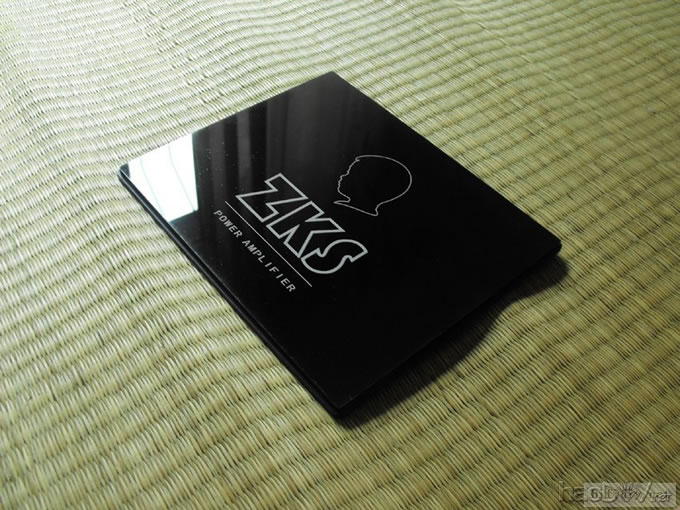

看看把板子反过来，也就是正面未喷漆的这一面的效果,还不错吧。



至此,后级全部完工





续昨日 前级篇#p#分页标题#e#

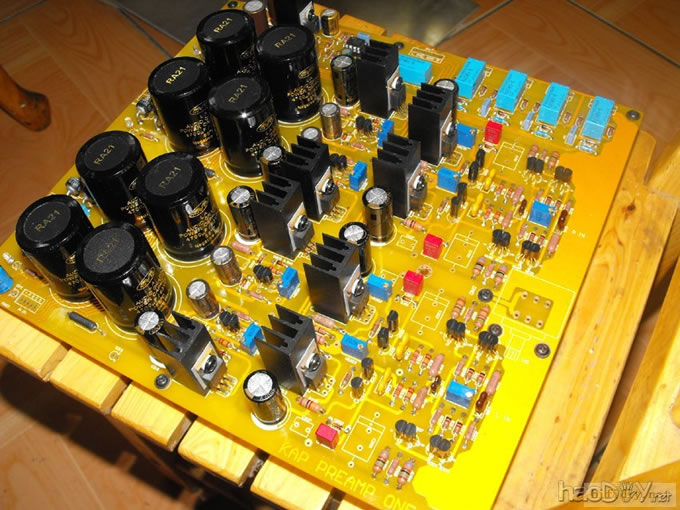

这个前级就不用介绍了吧,它就是前段时间炒得发烫,红得发紫的毒物-----鹤顶红

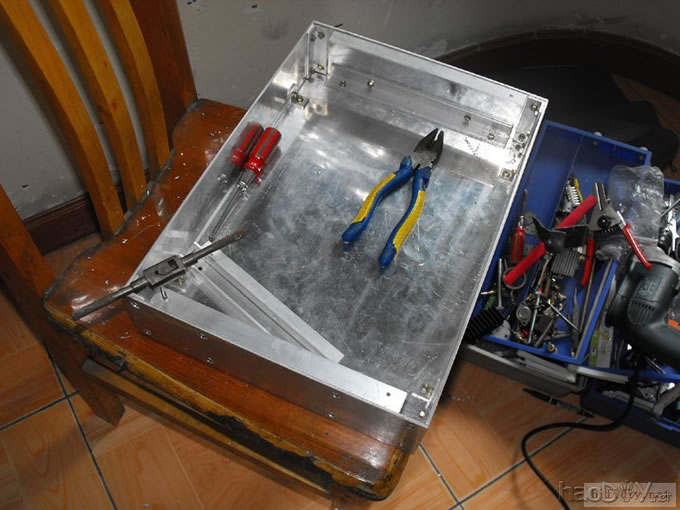

相对于后级来说,装前级可就太轻松了,但就这样一台简单的前级也用了三个月的时间。此机箱也是自已设计,在外面买吧,看得上的又太贵,便宜的又看不上,而且机箱尺寸也都不合意,自已做能使机箱最大程度上配合PCB和牛的安装,省去了很多麻烦
本机箱和后级一样，采用全铝结合亚克力结构，顶盖和底板为4mm厚铝合金板,前 后 左  右均为3mm厚铝板，在机箱顶盖和两侧均安装厚为4mm的亚克力，主要目的还是因为铝直接喷漆极易脱落。面板为15mm厚的亚克力板。
所有铝板(包括角铝)均在幸运星购买，裁切尺寸很准，完全不用再次加工，只需稍加将切割边打磨光滑即可开工。嘿嘿，节约了一笔切割费。








本前级LOGO制作方法和后级LOGO的方法一样

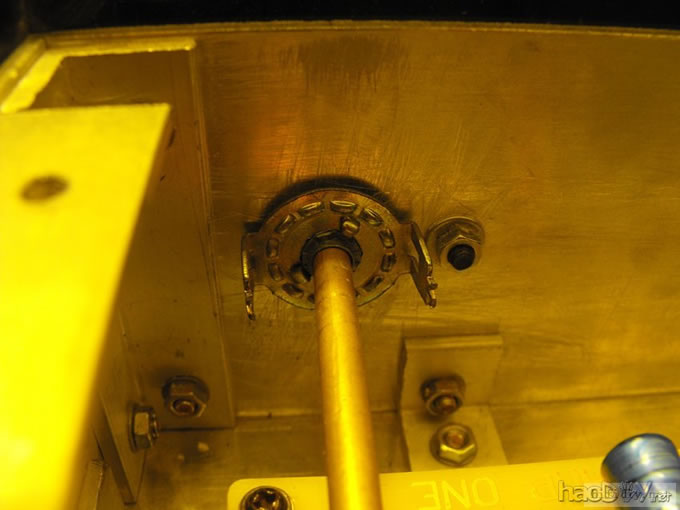

电位器延长杆是从朋友那里抢来的，可惜少了一个固定面板的铜套,灵机一动，拆掉一个旧的波段开关，呵呵真是蒋老娘儿嫁给何老头-----将合适

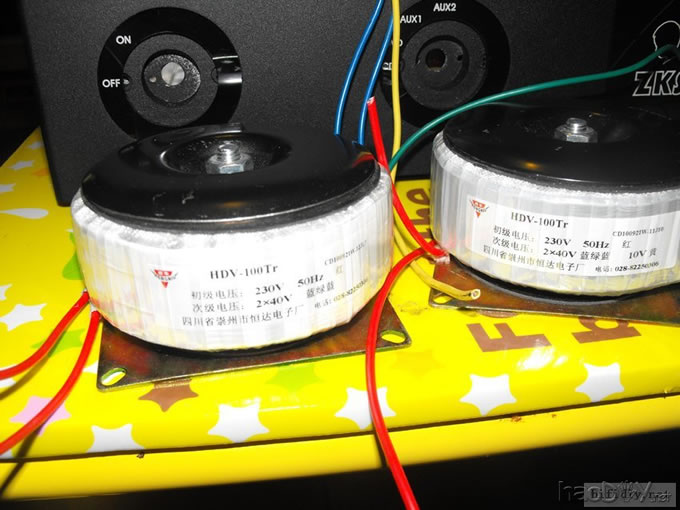

本机所用变压器采用恒达音响专用牛HDV系列，这个牛相当不错，素质完全不是它本厂其它牛所能比，无噪无干扰。
汗，拆包装时不小心用剪刀剪掉一根初级线，好在不严重。

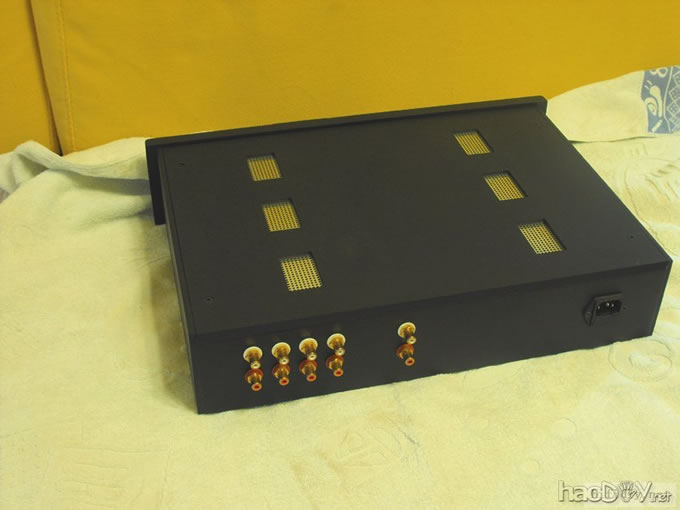

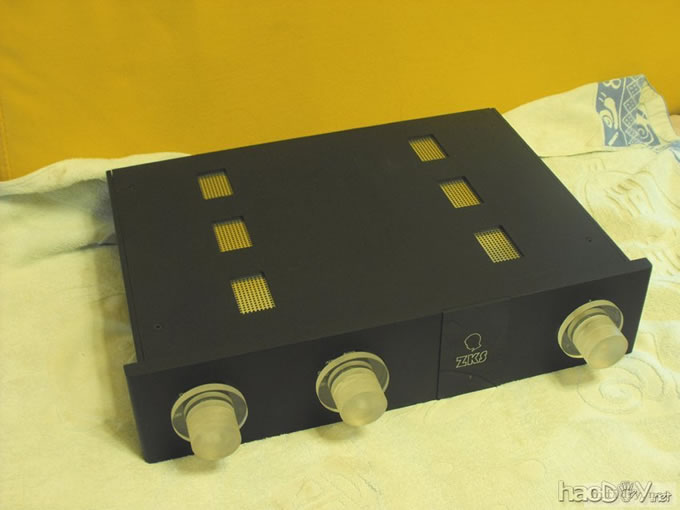

完成后的机机








     打个总结报告
    本套前后级从硬件上来看-100不用多评说，它的蓝本就是金嗓子a-100，设计者水平也不低，从电路上我不会分析，但这复杂的机机出自我这个菜鸟之手是极稳定的，中点虽不归零，也在1mv之内，且几乎无漂移。且如此复杂的电路，被本菜鸟一次性搞定，可看出此板的成功率是很高的。
    关于前级，争议较大，我个人感觉它的最大问题还是在于其的不稳定上，最初装机时就怕有自激，因此所有的补偿都加上，后来发现就算如此，还是出现了自激，贴在喇叭上可听见右声道高频自激的尖叫声，而左声道完全正常，后取消右声道反馈补偿电容，两声道都正常，晕，总不能右声道不要补偿，而左声道要吧，接着把左声道的反馈补偿电容也取消，这下迷糊了，两声道都出现了自激，后来设计者的指点下，取消所有补偿高频自激的尖叫声才消失，真是晕了，加了补偿有自激，不加反而没有了，这和设计者的说法完全相反了。可能很多人装完后没自激的,为什么我要说不太稳定呢，因为我装的前级后级不少了，还从未出现过自激现像。但这都瑕不掩玉，这点小问题完全不影我对其声音的褒奖，这还是在我完全未按设计者推荐的零件配置的情况下。如果真是按设计者推荐的零件相信会更上一层楼的。
幸苦一年多,有人会问值不值,声音如何.听音报告我真的不会写,我到现在都不明白低音沉不下去的“沉”到底怎样理解，也不理解两端延伸不够对欣赏音乐有那么重要吗？我只知道，一套器材能让人想听下去就是好的器材.很多年前，曾在朋友家中听过一套器材，它发出的低音至今让我难以忘怀，那是一种极具重量感的低音，怎么说呢，就是一种在小音量的状况下也有一种槌人胸口的感觉，但又让人不觉得干硬，是一种实实在在的感觉。呵呵我是有自知之明的，不会以此为目标，因这我知道，朋友的这套，只是音箱就值数万元，我所追求的只是能让我长时间听也不会烦的声音。
很幸运，我刚装完的这套满足了我这不太高的要求，当最后前级装完，还未老化就接上音箱，此时的我已完全沉浸在音乐之中，整套器材发出的声音是我以前从未听到过的，拿现在流行的词来说就是“和谐”，你说不出它哪里好，也无法评判它哪里差，如果各个频段分开来比较，它可能并不出色，但综合起来，各个频段各施其职却绝不暄宾夺主，不像我以前的器材不是高音暗或亮，就是低音闷或干。整整听了快一个下午，就只三张碟，且每张都是从头至尾听完，这在以前是从未有过的，不知不觉已快5点，要不是急着幼儿园接儿子，真的不想关机一直听下去。
   一年多来,不敢说365天都在DIY,但至少有三百来天在做与DIY有关的事,其中的艰辛与快乐真的无法用语言来表达,在DIY的过程中真的是很愉悦的,但装完后再回味其过程,又觉得是极痛苦的一件事.每次装完一台机机后,心中都会暗下决心,这是最后一台了,但最后往往禁不住诱惑,看见漂亮的PCB或好的线路,心中又蠢蠢欲动,有一种欲罢不能的感觉。虽然从DIY中得到了不少，但有可能你没发现你已失去了更多。
朋友们，DIY是一种生活，但绝不是生活的全部
爱DIY,更爱生活，这才是发烧的真谛这两句是不是调子有些高了
谢谢大家耐下心来看完  88罗
