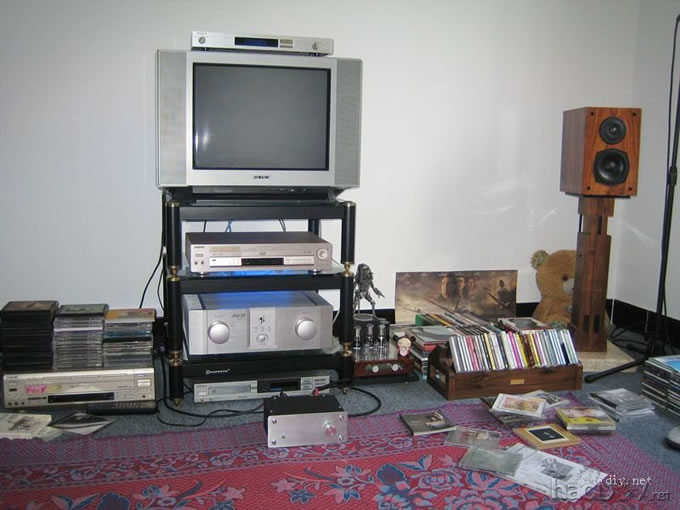

试音中...... 我的第28台功放完工（N.28）

试了几张CD,到底是自己做的,就是不一样,只有亲身体验才可领会.

我的第28台功放完工（N.28）

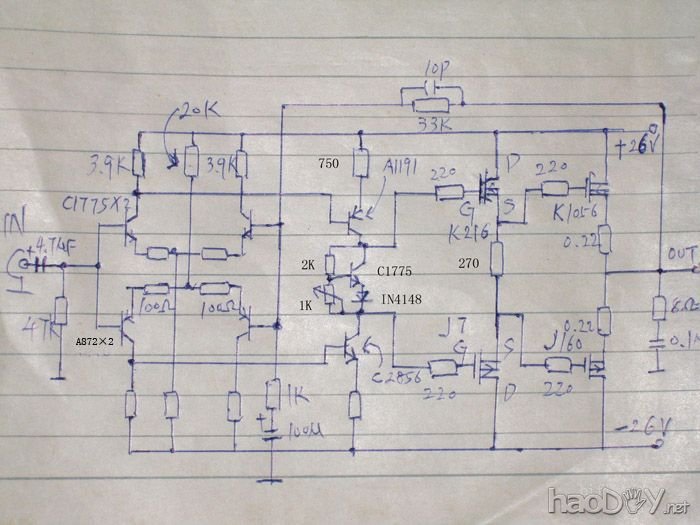

手画了个电路图

本来输入级用MOS管，为了缩小电路板，改用双差分输入，中功率管和末级也
可用三级管代替，220欧电阻这时就免去。注意调末级电流时，微调电阻1K是
最大值装入电路，万用表200毫伏档接0.22欧电阻,慢调微调电阻，直到电阻
上有0.0066伏,这时通过电流为30毫安,公式为U=I*R。根据变压器散热器具体
大小调接电流，本机为了省电，工作状态为乙类。

我的第28台功放完工（N.28）
