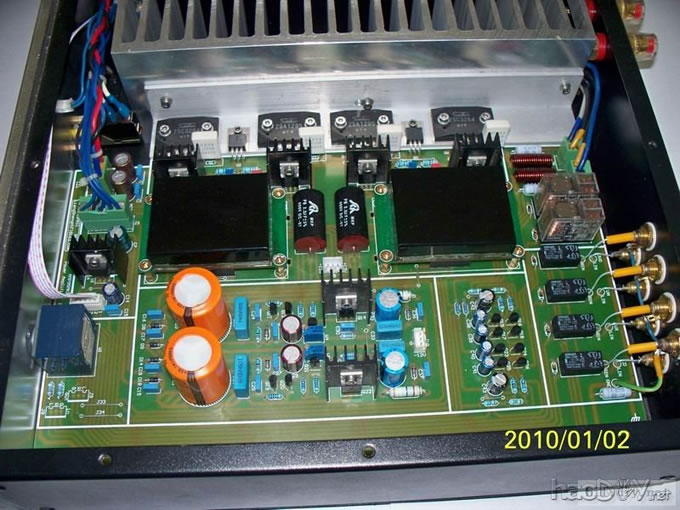

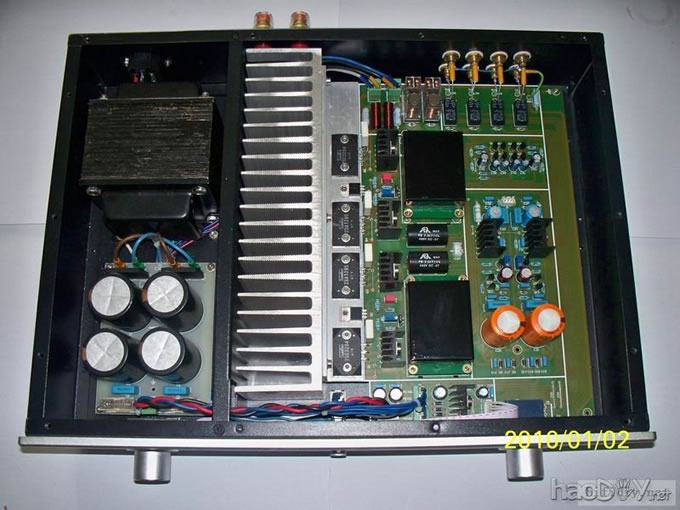

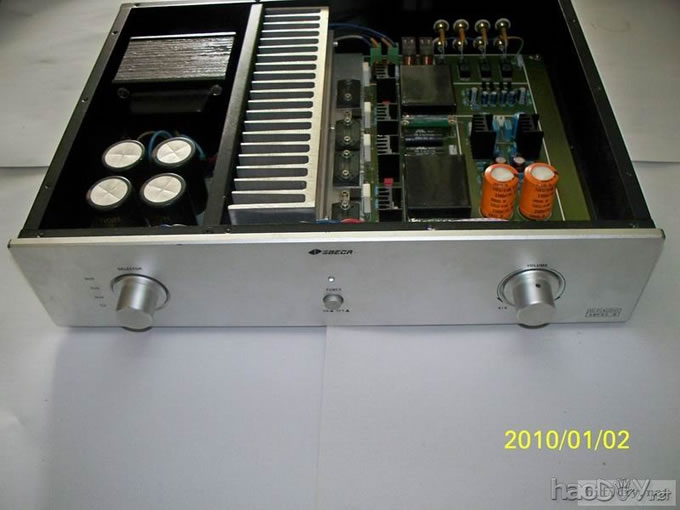

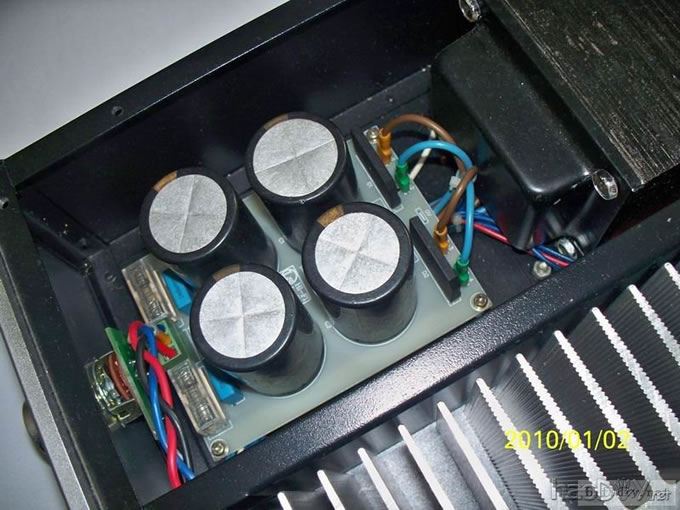

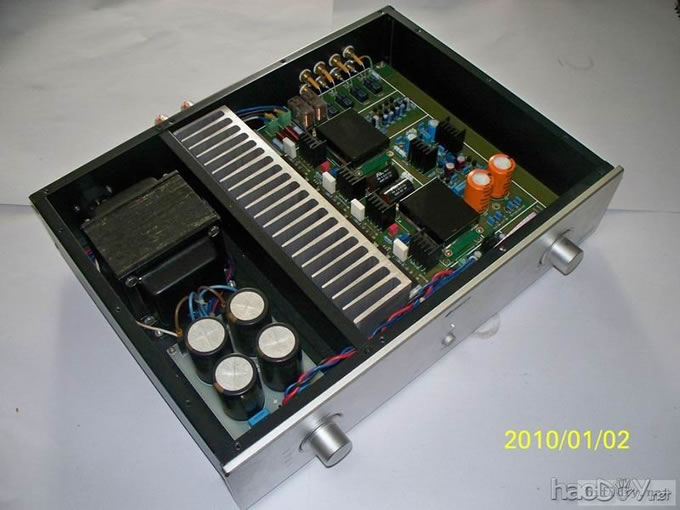

开场篇: 从07年注册至今，已在坛子里混了3年多，经历了2届DIY大赛；看到各位大侠的参赛作品实在让人口水，也有参赛的冲动，但苦于自己能力有限。 今年5月，又赶上论坛的DIY大赛，下定决心今年一定要现个丑；无赖，9月份添了个小宝宝，让我开始的计划全部乱了套（开始没有想到小宝宝会占用我的整个空于时间）；于是在10月份从新调整了计划，90%的工作都安排在公司用空于时间来完成。 计划篇 目标： 1、纯后级放大器（前级以后再说） 2、多路信号源（初定4路输入，毕竟不可能只有1个音源） 3、输出AB类30W*2/B类50W*2（6.5书架箱用，听音面积20多平方） 4、电压放大级采用稳压电源（这样做的优点就不用我说了吧） 5、电源、保护、放大整合在一起（一是减少机内连接线，二是为了美观） 6、电压级采用模块形式（作为DIY爱好者，难免以后要升级、打磨） 费用： 现在不同以往了，上有老下有小，首先考虑的就是RMB。 这里主要说大件，机箱决定用成品，因为自己做的话手工过不了关，而且也没有时间做，还有就是自己做的费用可能高过购买成品，网购含运费240元，价格比较高，但箱体很厚实；牛，国产、进口、全新、二手找了一圈也没合适电压了，只有去定做了（没办法，自己不会绕），根据整机设计需要，电源一倍余量，总输出功率为300W，在本地用.35的片定做的，220元；散热器，根据机箱规格，散热器尺寸为280*83*60，这种规格的型材散热器比较少见，而且基板要尽量厚一些，通过天铝的代理定了1快，含运费79元；PCB板，为了避免在制作过程中有损坏，母板和模块各做了2套（目前由于时间和资金关系模块只做了一种），因为要控制成本，两种板都采用1.6的厚度，30U铜铂，所有PCB含制版费394元；其余就是阻容、晶体管等器件，因为买自不同地方，具体价格就无从计算了，合计约200-300元。 制作篇 制作过程才是真正的难点，PCB进展还比较顺利，整个制作从国庆后开始的，10月下旬就拿到了PCB，但是一直到12月9日才完成整机的焊接和组装（因为焊接都是在公司完成的，每天中午只有1小时休息时间，还要除去吃饭，另外还得注意不被领导发现），调试时间也很紧，正好这个月我母亲回老家去了，晚上下班后还要照顾母子两的饮食起居，所以平均每天用于调试的时间不足20分钟，一直到前天才基本上调试完毕。 下一步还需要将内部连线好好整理整理，再多做几个模块随时改变口味；比较遗憾的是到最后才慌慌张张的拍了几张照片，制作过程一张也没有（主要是在公司完成的，也不是很方便）。 昨天晚上赶拍的，先将就看到起，有时间从新拍清晰一点的（本人照相很菜，只是说尽量拍清晰一些）。 现在是在公司上的网,不很方便,就写这么多了，以后再补充      (责任编辑：admin) |
