我的NAP140終於搞定

时间:2012-09-14 09:14来源:未知 作者:admin 点击:
這個套件是有一次逛露天時不小心發現的,Naim NAP140套件,其實也沒聽過,話說當年(好像人到了一定的年記,就會講這一句話,莫非),在還是學生的時代,當時台灣進口了一台超迷人小型綜合擴大機也就是NAIM nait2,小小一台,連梁中鍔先生都稱讚,聲音超靚的,
這個套件是有一次逛露天時不小心發現的,Naim NAP140套件,其實也沒聽過,話說當年(好像人到了一定的年記,就會講這一句話,莫非…),在還是學生的時代,當時台灣進口了一台超迷人小型綜合擴大機也就是NAIM nait2,小小一台,連梁中鍔先生都稱讚,聲音超靚的, 當時窮學生一個,只有在旁邊流口水的份,現在終於升級當老師了,不過還是阮囊羞澀,唉!…,當時有三台非常有名的小機器Musical fidelity A1、Mission cylus 1, 還有就是NAIM nait2,聲音都有相當的水準,後來狠下心買了Cylus1,因為nait2已買不到了,連二手市場都很少看到,當時網路這個東西可還沒有風行,當然,它也陪我好幾年,帶給我很多的快樂的時光,後來轉手給我哥,現在還在努力的工作。

說實在的Nait2我也沒聽過,只是大家都說好,應該不會差到那裡去,這幾年一直在玩真空管機,對於晶體機一直不太敢去碰,可能音響技術雜誌看太多了,被嚇到了,因為不是讀電子的,對於什麼中點電壓、偏壓、開環路增益,閉環路增益,哇!暈倒,不小心還跑出個米勒效應,哇哩咧…,真的太佩服那些讀電子的人。

可是心裡還是一直惦記著這三個小傢伙,雖然nap140不是nait2,但總是同一家公司出品的音樂走向應該不會差太多,不過其也無所謂,反正Naim的東西還真的是一點印象都沒有,就像沒有吃過榴連,聞到有人說臭死了,可是有人卻愛的要命,怎麼樣?吃了再說;反正兩聲道才900元,買回來後,開始爬文章,首先找線路圖,單差動,達靈頓推挽放大,tr3提供恆流源給差動放大和偏壓晶體,倒是從tr4、tr6到功率級之間的RC網路,上下沒有對稱,阻值不一樣,為什麼?不懂,高手可以告我嗎?線路好像真的沒什麼特別的

http://i1087.photobucket.com/albums/j47 ... 613696.jpg

管它的,做做看再說,機箱始終都是我的最…,反正要花上千元在機箱上,我是花不下去,將就將就囉!在實作中,才發現,唉!一般推挽放大大都是NPN+PNP 兩個功率晶體都是2SC5200, 兩聲道四顆,第一次做這種線路,怎麼調整呢?得找一下,終於在這裡有介紹,感恩!

http://bbs.hifidiy.net/archiver/?tid-90827.html

一個蘿蔔一個坑,我買的套件,小訊號晶體NPN都是BC550,PNP是BC560,偏壓晶體它給我2SC2240小豆子,我的經驗小豆子不安全,翻開零件盒,剛好看到2SC2270較安全
我的NAP140終於搞定
我的NAP140終於搞定

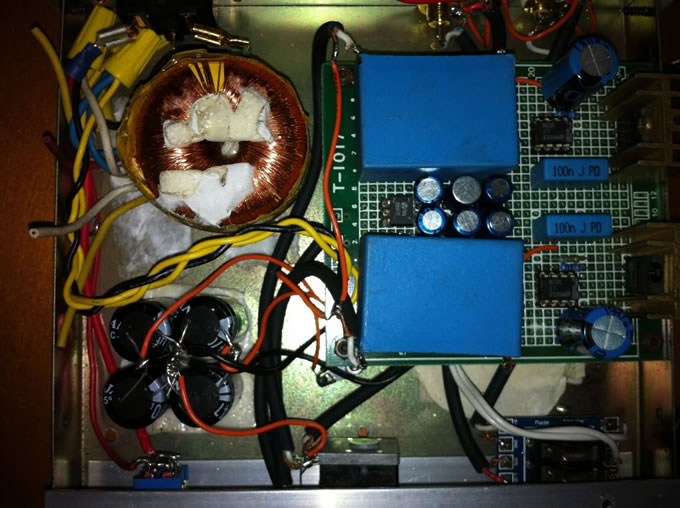

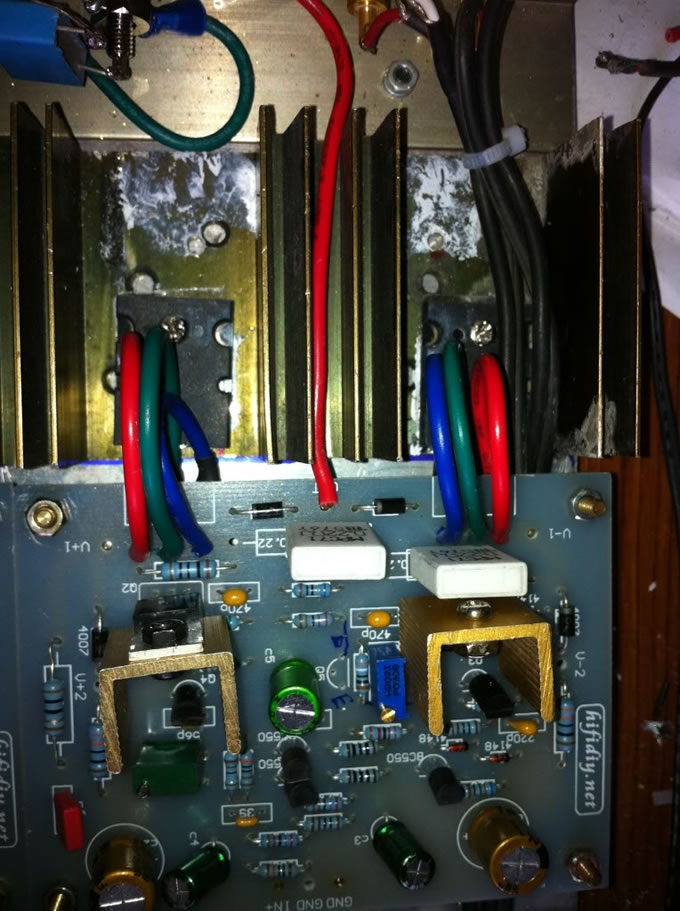

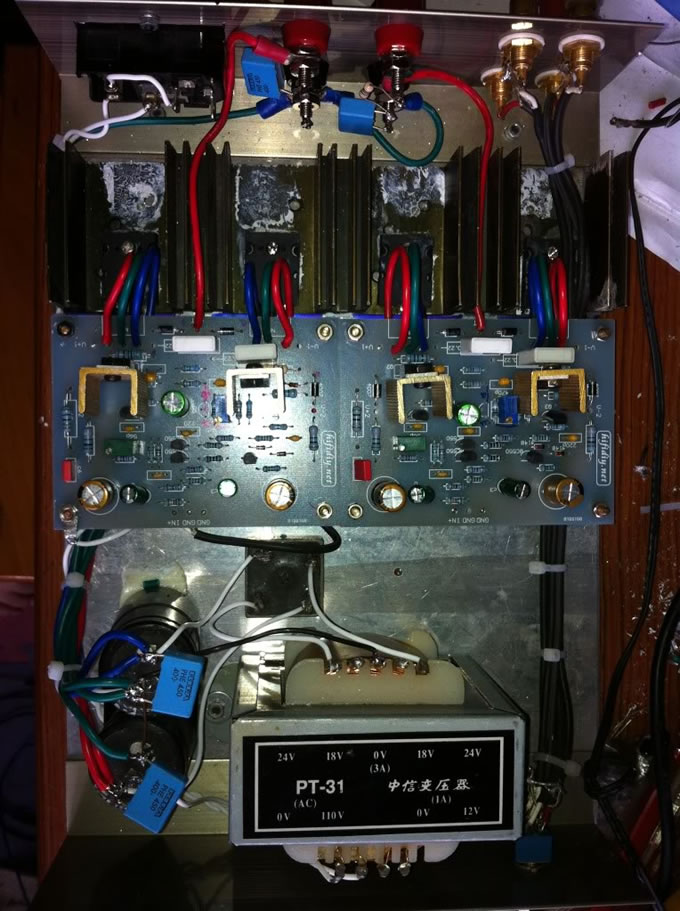

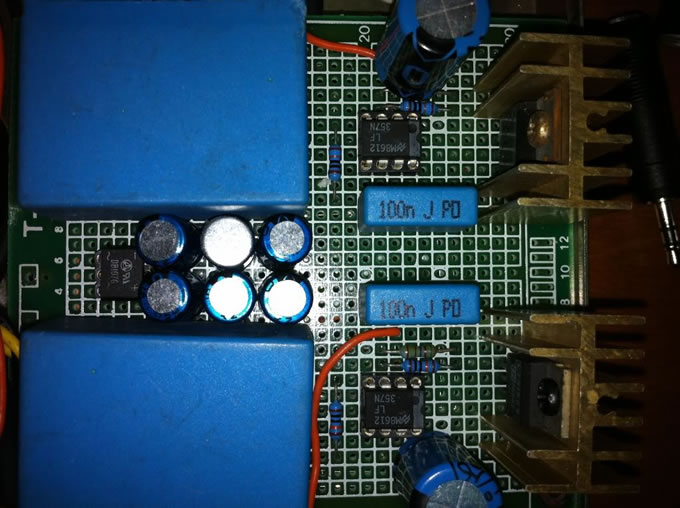

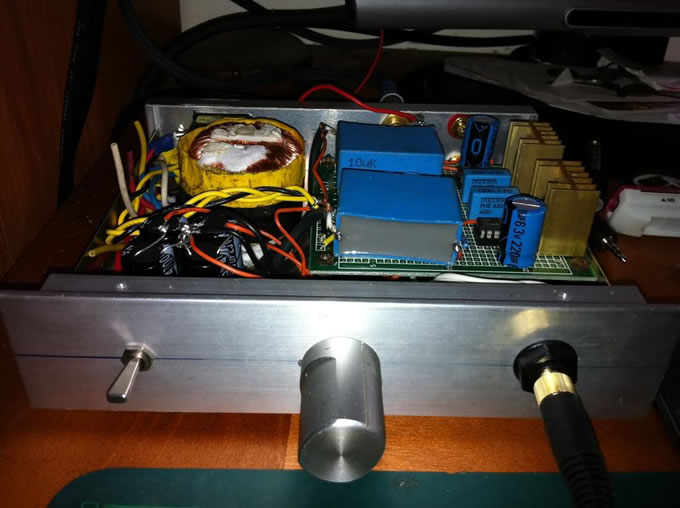

散熱片直接鎖在鋁板上,變壓器中信24-0-24 3A有點吃力,到時候偏壓不要調那麼高就好了,將就將就囉!給它響了再說,為了安全,把VR逆時針調到底,2K+1K,到時候再慢慢調回來,這樣比較安全,裝配完成,未上電前先量一下2K+1K是不是3K,結果發現怎麼右聲道偏壓晶體 B、E 間怎麼是56Ω,左聲道不是耶!是不是VR有問題?,把偏壓晶體線拆掉,VR沒問題,那就是偏壓晶體,果然,好!上電,燒香拜拜一下, 哇!冒煙,哇哩咧…,啥咪問題呢?原來是有一顆TIP42C的BC腳給銲在一起,100Ω電阻燒掉,希望功率晶體沒事,還是要聽話一點,按步就班,不然就虧大了,還好沒事,可是咧!中點一百多Mv,這樣就不對呢?沒得調,只好把tr1的集極1k電阻換成2k VR,終於把中點電壓調到接近0 V, 偏壓調在20Mv左右,先用我的爛喇叭試一下,ok沒問題正式試音,前級是仿Grado的耳機放大器,LF357的單級放大器,如圖

我的NAP140終於搞定

我的NAP140終於搞定

我的NAP140終於搞定

我的NAP140終於搞定

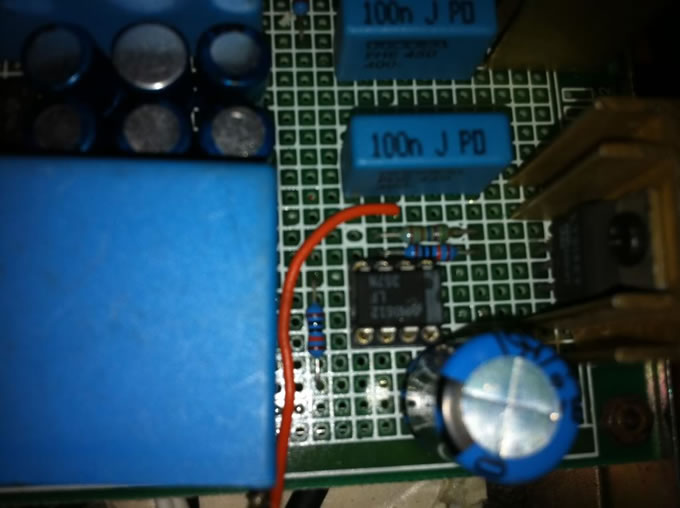

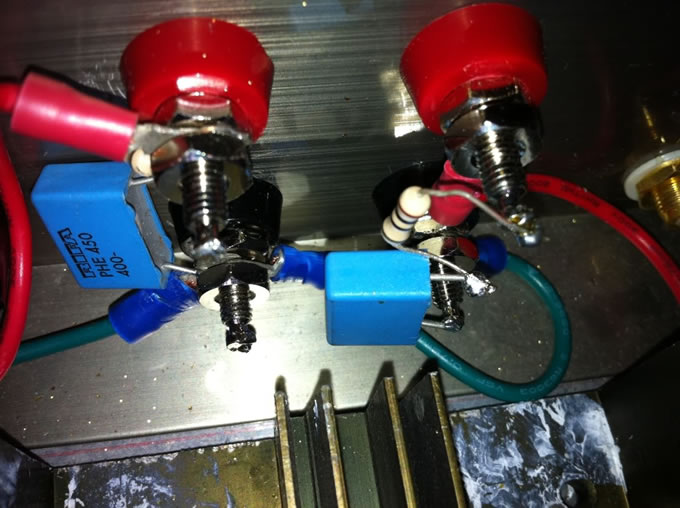

值得提的是那兩顆藍藍的電容可是Rifa 420系列 10μ/160V, 當年可是大大有名的喔,聲音很棒!

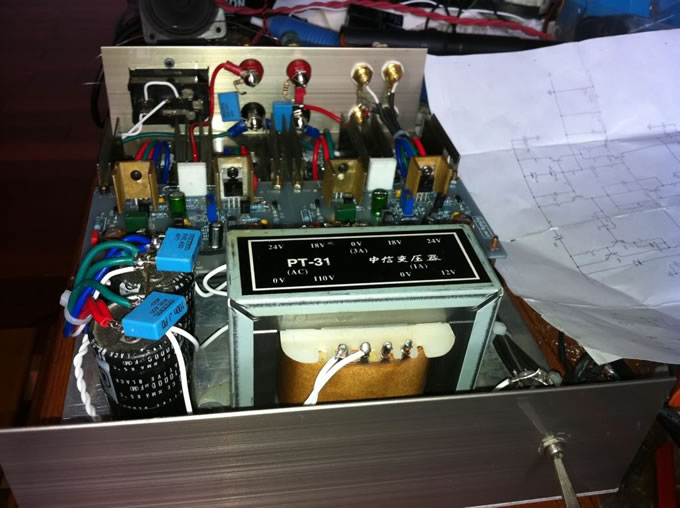

訊源DZ CD-PRO2,我們來看主角囉!

我的NAP140終於搞定

我的NAP140終於搞定

我的NAP140終於搞定

聲音如何,我不習慣自吹自擂,但說實在的,這個聲音我喜歡,值得推薦
