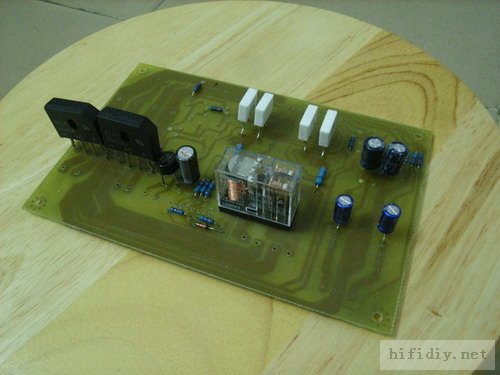

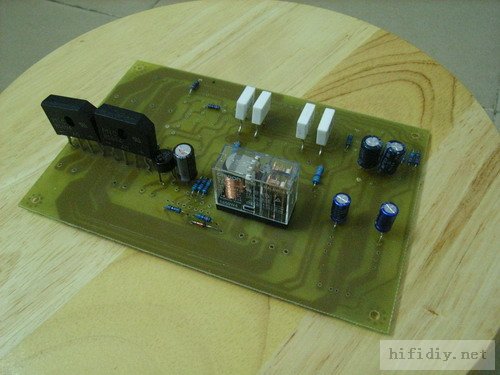

插件进行中

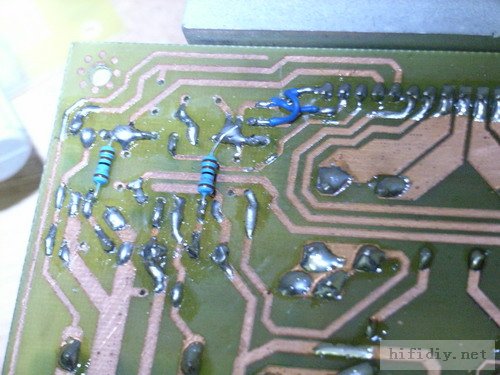

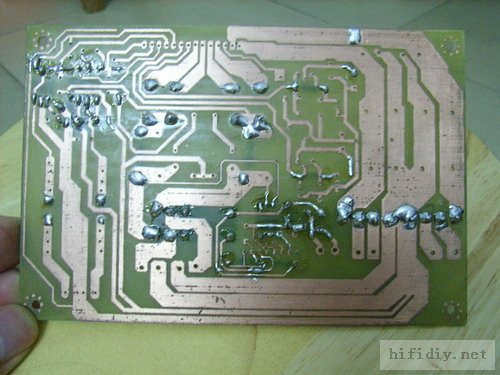

漏拍了不少过程....跳过 开焊，上锡

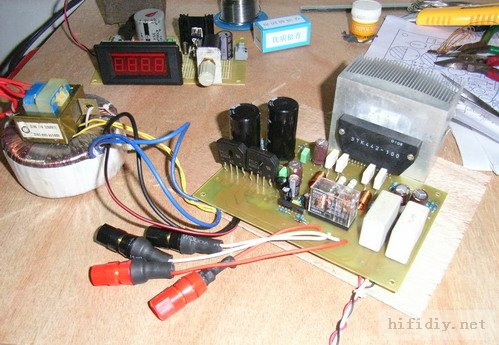

看下图，同时有个自制的LM317做的1.5-20V调压电源， 为试STK442的UPC1237保护电路而做的，试了下，用2V电压接入保护电路，“叭哒”继电器断开---启作用， 不过还要进一步测试保护电路启动保护的最低电压是多少伏，这样心里也踏实，以防音箱冒烟

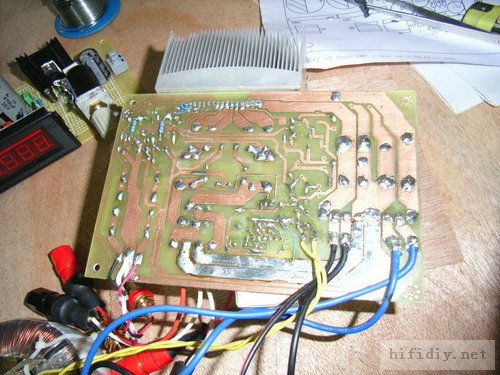

底面图

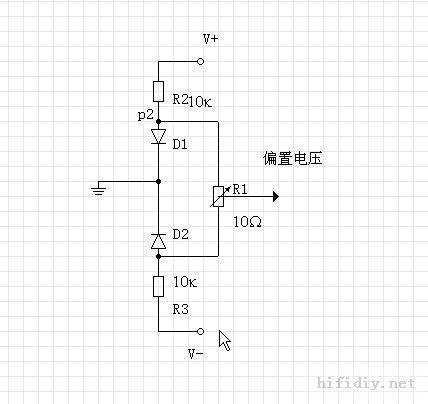

第一次的试听，电路是按三洋的标准值来做的（除电源是+/-21V外），听了几首常听的，再听“将大为”，那发出的人声部分的高音，应可以驱虫赶蚁了，无法忍受，就关了机器，要改，一定要改。 接着动手改了下负反鐀的电阻值和电容，原来电阻56K/1.8K/电容100u分别改成10K/330R/470U，然后再试听！当时整个人就当机了几秒钟才回了神.........哈，惊喜来了，再听将大为的声音，有亲切的感觉，有想和他一起唱起＜＜牡丹之歌＞＞的想法，不再是发出驱虫赶蚁的声音了，再分别换了其它的碟，很好，原来IC也可以有像分立偏甲类机的声音，清晰、凌厉、迅猛！  昨晚又听了个把钟，感觉有点不好的地方是在小音量时音律、音节之间的变化衔接点过渡不平滑，没有甲机或偏甲机的那种平滑的过度感觉，似乎有断音之感；也许这就是B类机的毛病吧！想了想，是否是输入端的偏置电流小造成，因为在小音量较明显，而较大的音量不明显，用数字表良测了IC输入端对地的电压（-120mV)，感觉不对路，输入的信号是正性电压，现在的输入端电位且是负压，可是要发生中和反应的...  ，所以想着，要给这IC输入端加入一个静态的偏压调整电路，这样在，输入端偏置电流及电压就不会发生正负压中和反应了，哪声音，会不会就噌....噌往上冒了呢！试了后再告诉大家，大家也来提点下！ 输入端的电压偏置电路！  找个时间试下！ VR值10R太小，没有改值，正确值应在500R--2K (责任编辑：admin) |
