用LM1875和饼干盒DIY功放

时间:2013-01-30 20:25来源:太平洋电脑网 作者:天凌帅帅 点击:
近来很喜欢折腾功放,泡了很多论坛,发现用LM1875做的功放声音很好,自己就打算用它来DIY一功放,于是就上淘宝淘了一些相关配件,动手做饼干盒功放。 配件清单如下: 1. 100W双12V环牛(带上压板和橡胶垫片) 一只 (75元) 2. LM1875功放板2.1(25W*2+50W带

近来很喜欢折腾功放,泡了很多论坛,发现用LM1875做的功放声音很好,自己就打算用它来DIY一功放,于是就上淘宝淘了一些相关配件,动手做”饼干盒“功放。

        配件清单如下:

  1. 100W双12V环牛(带上压板和橡胶垫片) 一只 (75元)

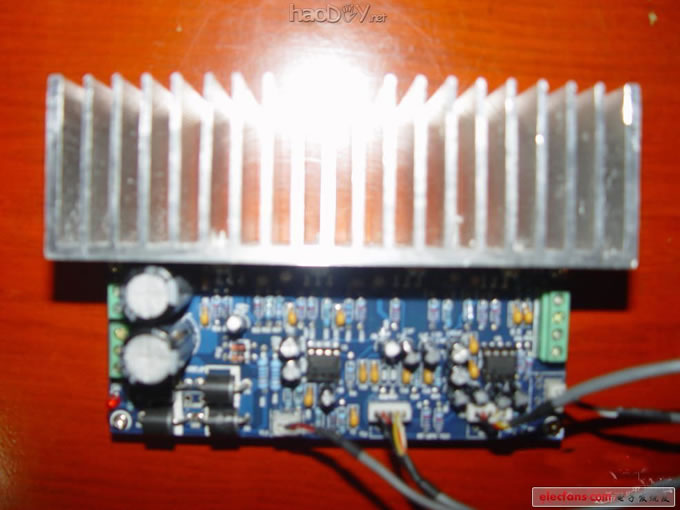

  2. LM1875功放板2.1(25W*2+50W带固定铜柱接线柱) 一张(90元)

  3. 3位电源滤波器-进口10A250V 一个 (5.8元)

  4. 高档不锈钢带灯开关蓝光 一只(30元)

  5. 纯铜渡金功放输出接线柱 六只(40.8元)

  6. 纯铜镀金输入RCA(台湾产)六只(21.6元)

  7. 奥联西饼盒子(厚纸质) 一个(0元)

  8. 自制的环牛变压器下压板(自行车配件和硬盘盘片) 一套(0元)

  9. 机箱后接口加强筋 一条(0元)

  10. 连接线 少量 (10元)

  合计:273元不包邮费,邮费估计花了50元左右,材料钱不多,但是满花功的,而且动用了不少工具。

  前前后后花了差不多3天时间,因为等配件。

        做好了之后开机试听,音量开最大,无底噪,前面还担心走路非常不合理会有底噪,不过这样的走线听朋友说不太好,功率线应该和信号线分开,多少会有些影响,只是不易觉察。这功放板好奇怪,三个电位器是控制总音量,高音,低音,但是发现动任何一个都会对音量做变动。感觉用起来太不习惯了。我一开始以为高音是对高音音量控制的,低音是对低音音量控制的,总音量是总的输出,我现在只能把高音量开50%,总音量开9点位置来听。低音炮还没接。

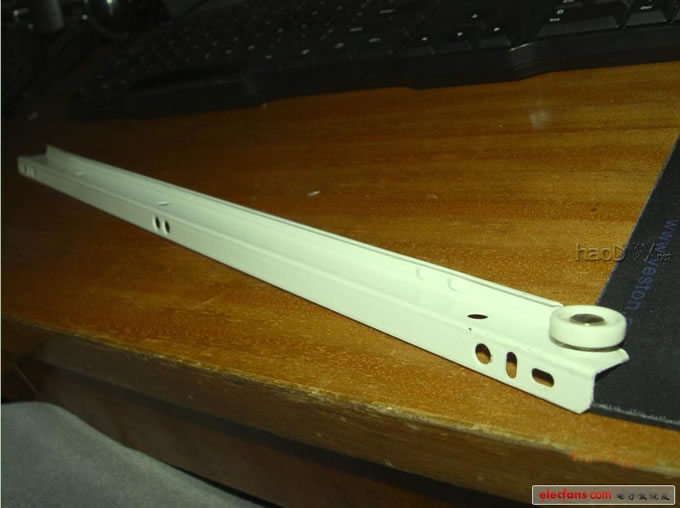

  键盘拖盘轨道,用来做机箱后面接口加强筋用

  用LM1875和饼干盒DIY功放

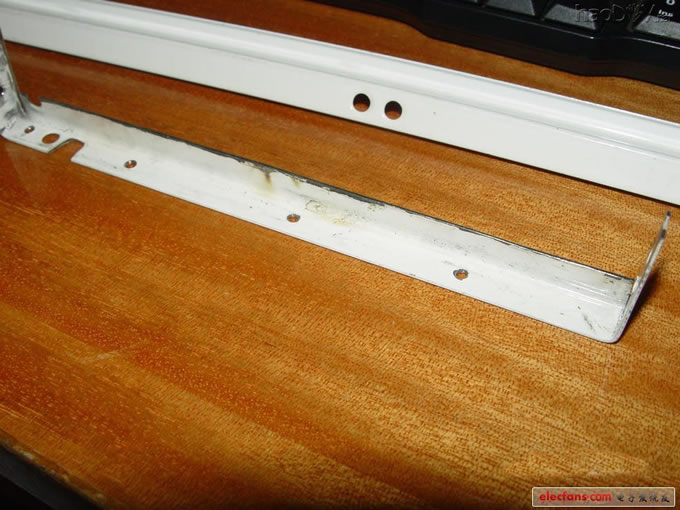

  做好的加强筋

  用LM1875和饼干盒DIY功放

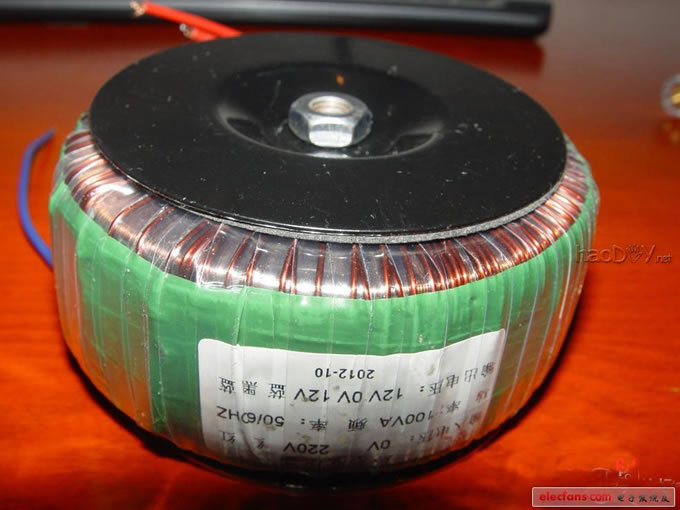

  100W双12V环牛,上面是自制的压板

  用LM1875和饼干盒DIY功放

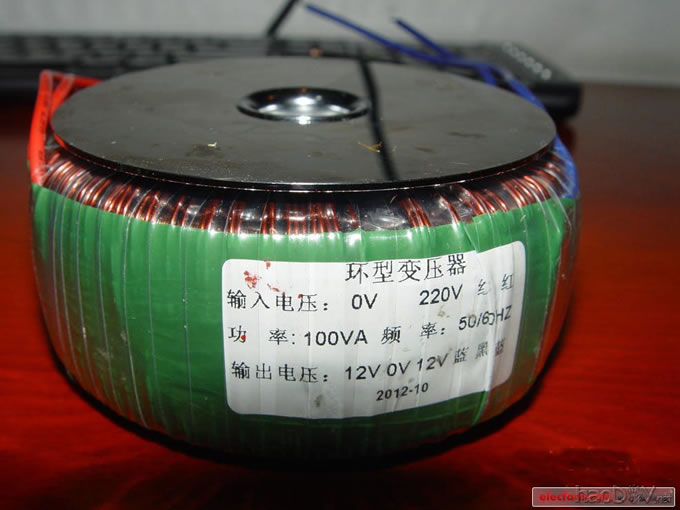

  这是买环牛时配来的压板

  用LM1875和饼干盒DIY功放

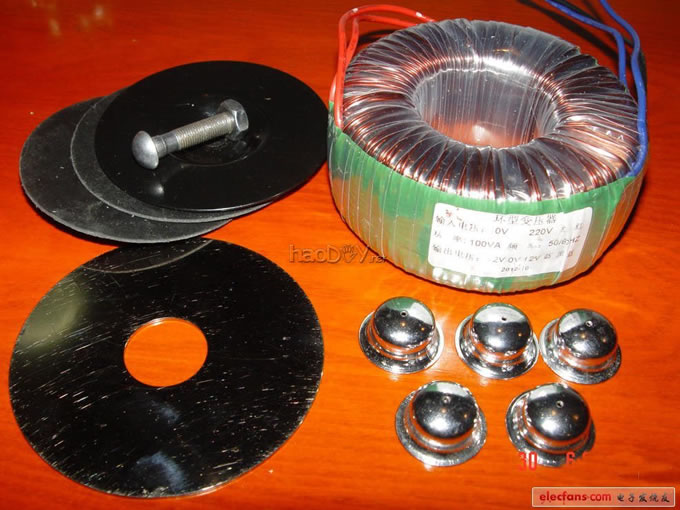

  环牛全套配件,左下角的是硬盘盘片,右下角5个的是自行车前叉二边的配件,一个用来做固定环牛用的,另4个准备用来做机箱脚。

  用LM1875和饼干盒DIY功放

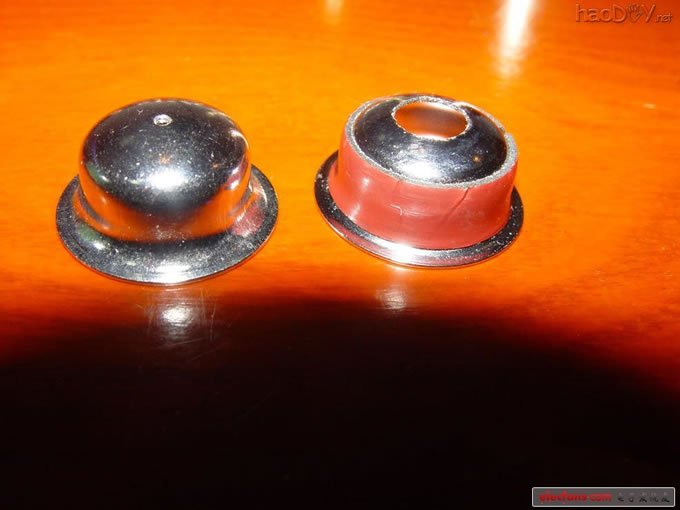

  右边是加工好的固定环牛的。

  用LM1875和饼干盒DIY功放



用LM1875和饼干盒DIY功放

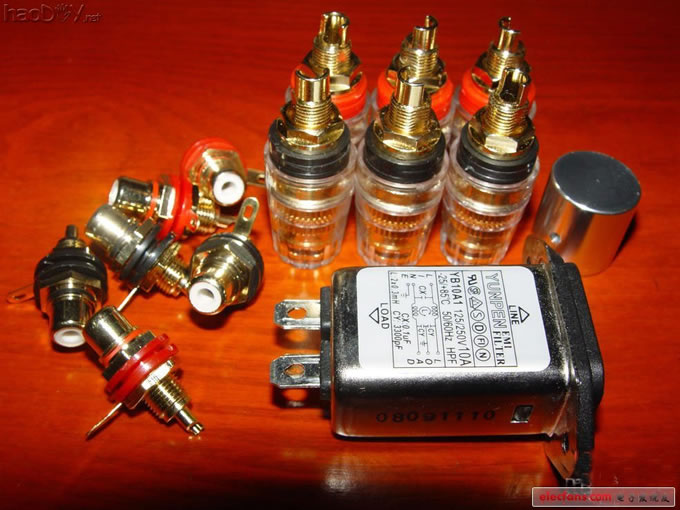

  纯铜渡金功放输出接线柱6只,纯铜镀金RCA 6只,标准3位电源滤波器-10A 1只,还有一个全铝的旋钮没用上,因为卖家没给配螺丝。

  用LM1875和饼干盒DIY功放 (责任编辑:admin)
