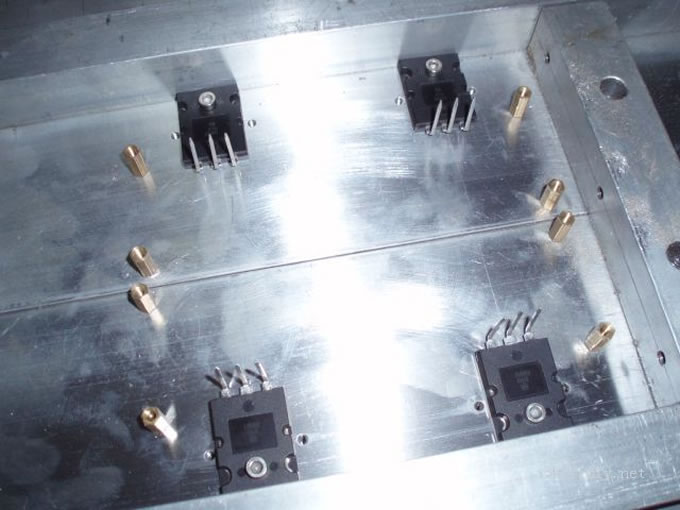

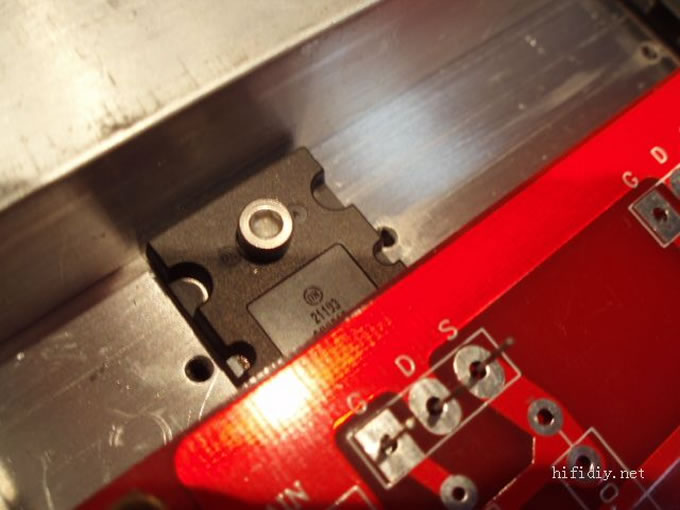

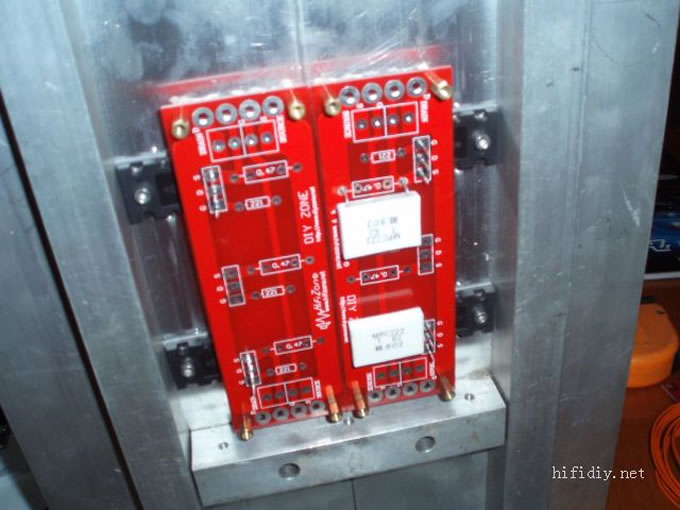

一个声道用2对管, MJL21194/93 对管...装在侧面的散热片上,用PASS板来装...

[em04]

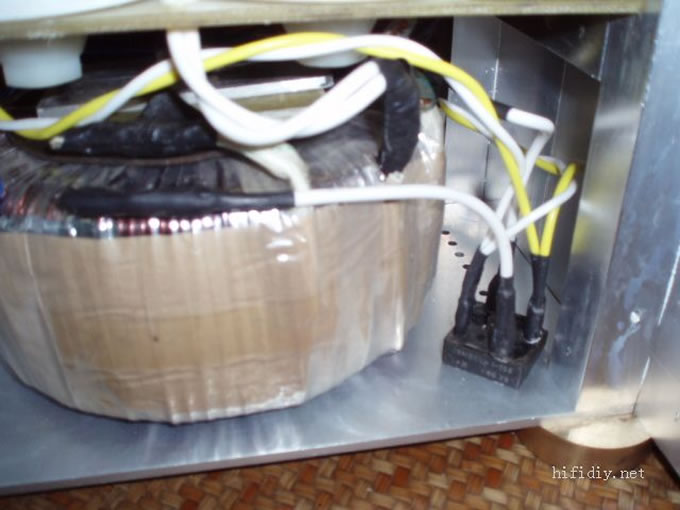

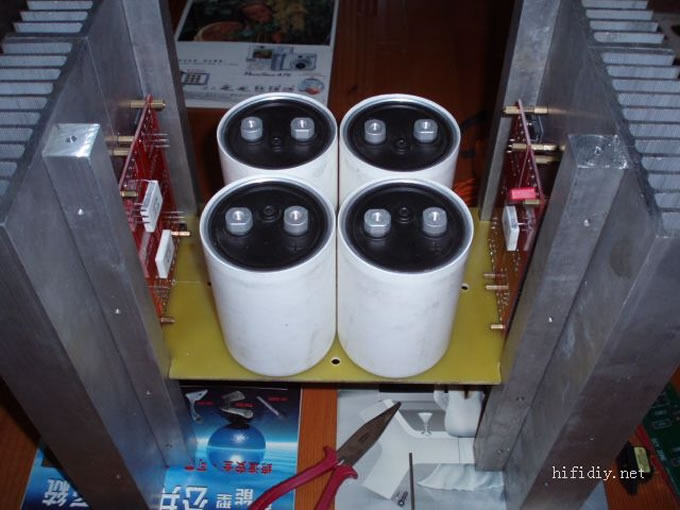

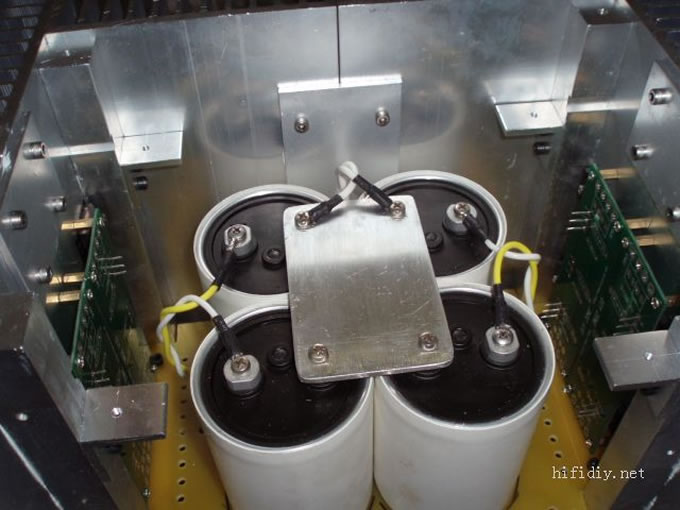

用了4个33000/70 的RIFA大电解...虽然用一个牛...滤波电容还是分开的...左右各用一对33000uf的...

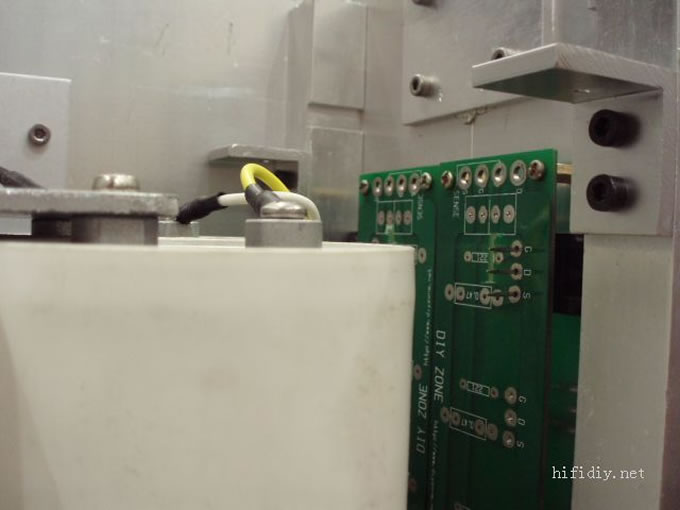

饭后无聊,发些前些日子在搞的KELLL-KSA50S的DIY照片...这些日子事多,入秋了人也懒了,机器才完成了一个声道..呵呵...其实这个KSA50S不是真正KSA50的电路,是我用KSA100MKII的电路做的...PCB也是以前的KSA100MKII的PCB做的...把长板割了,割下原来的电压放大级,不用电流放大级和保护.电流级原本想搭棚的...但手上还有些以前做PASS-A5余下的小板,刚好用上...[em03][em04]

再有..因为和几个朋友的一个新的KSA50II的DIY计划正在进行中...先做个老白上来透点风...目前国外的diyaudio上,这个KSA50-DIY热的很啊...

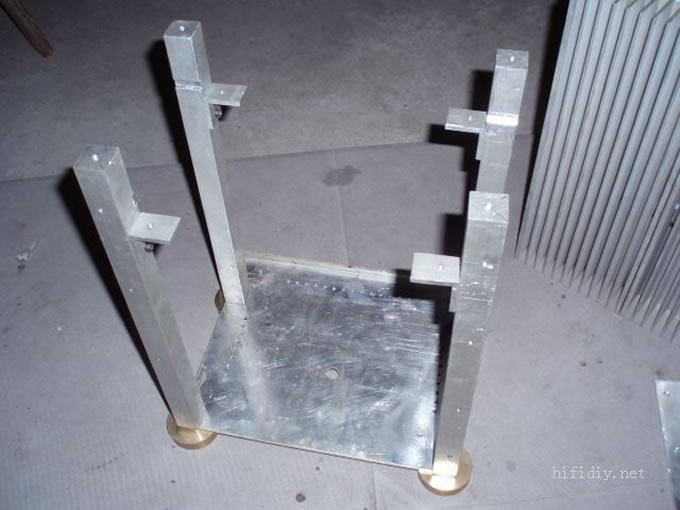

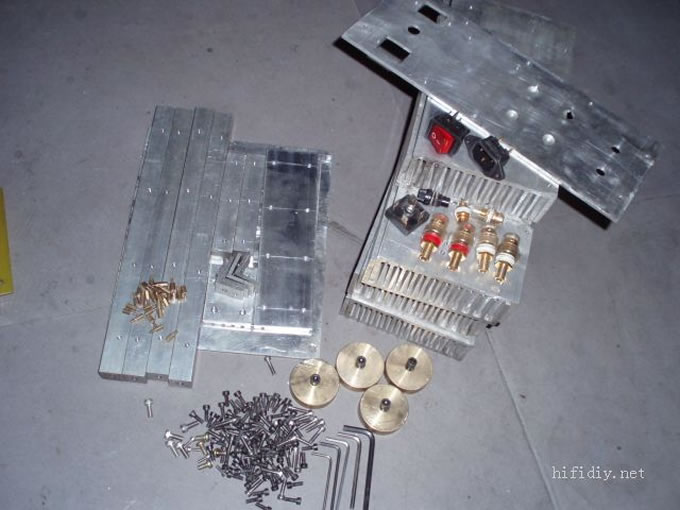

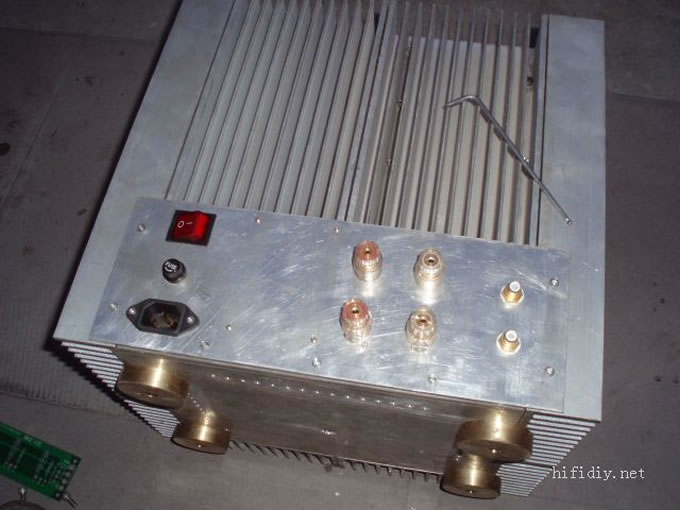

机箱是我自己做的海胆/...本不是装这个的...刚好也可以用...

]



海胆不留空角...内部空间刚好够...紧凑...呵呵...

[em03]  这个机箱也还可以装PASS-A5的...
