初次做甲机,丁兄的KRELL-- KSA50MK2 ,已完工!

时间:2012-09-14 10:02来源:hifidiy.net论坛 作者:gytube 点击:
一直都是做胆管的,自从用了威发的P13,一直没有把它推好!只有上晶体管的试试,看着大家都喜欢丁兄的K50板,评价声音不错,自己也做一台试试. 威发的喇叭,看来还是晶体管的可以推动好,太需要电流啊!现在,要力气有力气,要声场有声场!声音从容不迫! 正在做的K50,电
一直都是做胆管的,自从用了威发的P13,一直没有把它推好!只有上晶体管的试试,看着大家都喜欢丁兄的K50板,评价声音不错,自己也做一台试试.

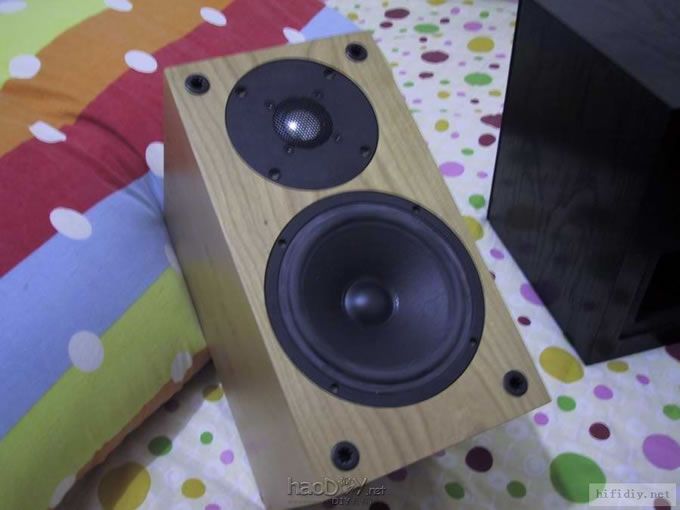

威发的喇叭,看来还是晶体管的可以推动好,太需要电流啊!现在,要力气有力气,要声场有声场!声音从容不迫!
初次做甲机,丁兄的KRELL-- KSA50MK2 ,已完工!

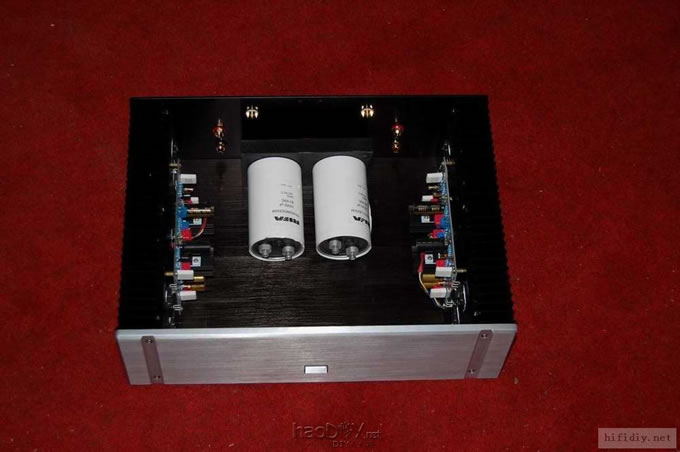

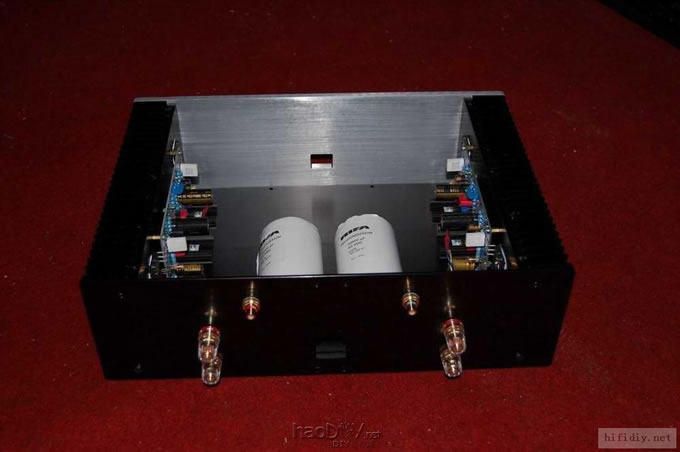

正在做的K50,电容不能这样安装!没有变压器的地方了!
初次做甲机,丁兄的KRELL-- KSA50MK2 ,已完工!

初次做甲机,丁兄的KRELL-- KSA50MK2 ,已完工!

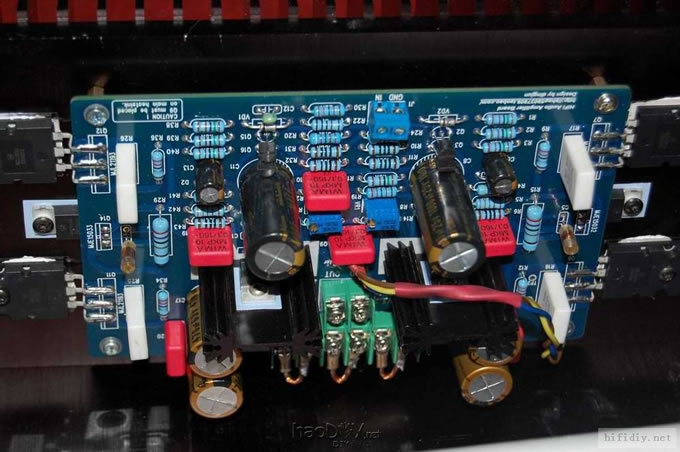

已经调试好的线路板.
初次做甲机,丁兄的KRELL-- KSA50MK2 ,已完工!

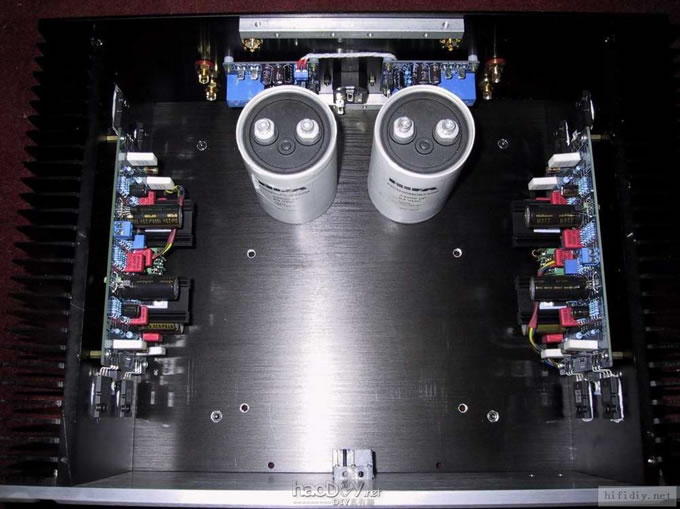

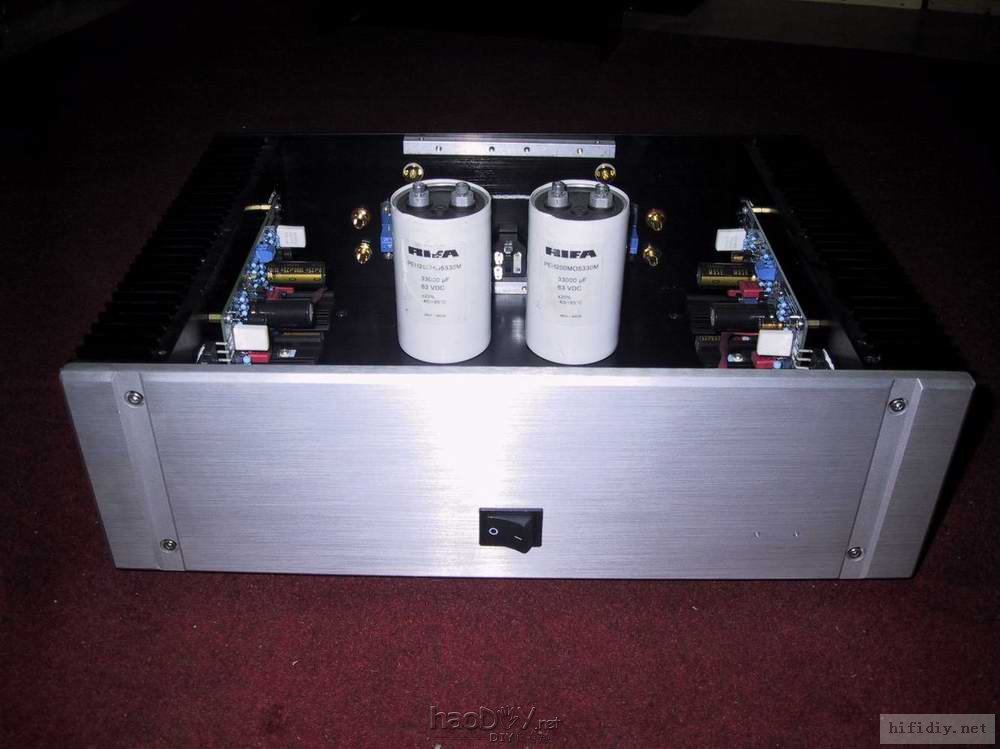

电容还是需要这样安装!
初次做甲机,丁兄的KRELL-- KSA50MK2 ,已完工!

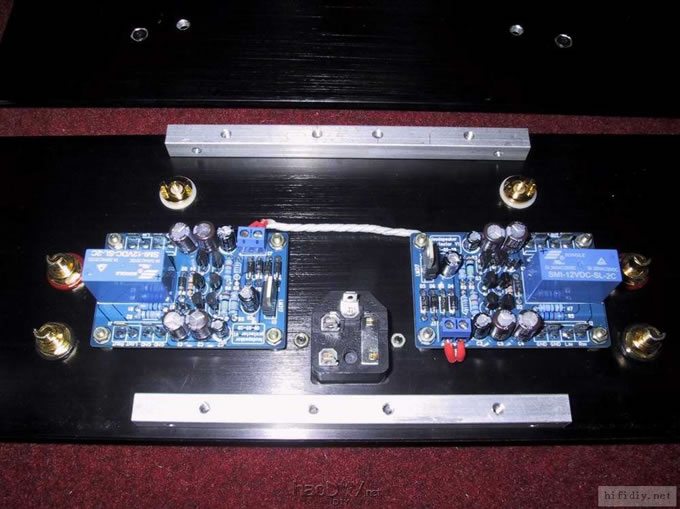

已经安装好的保护电路
初次做甲机,丁兄的KRELL-- KSA50MK2 ,已完工!

这布局还马马虎虎
初次做甲机,丁兄的KRELL-- KSA50MK2 ,已完工!

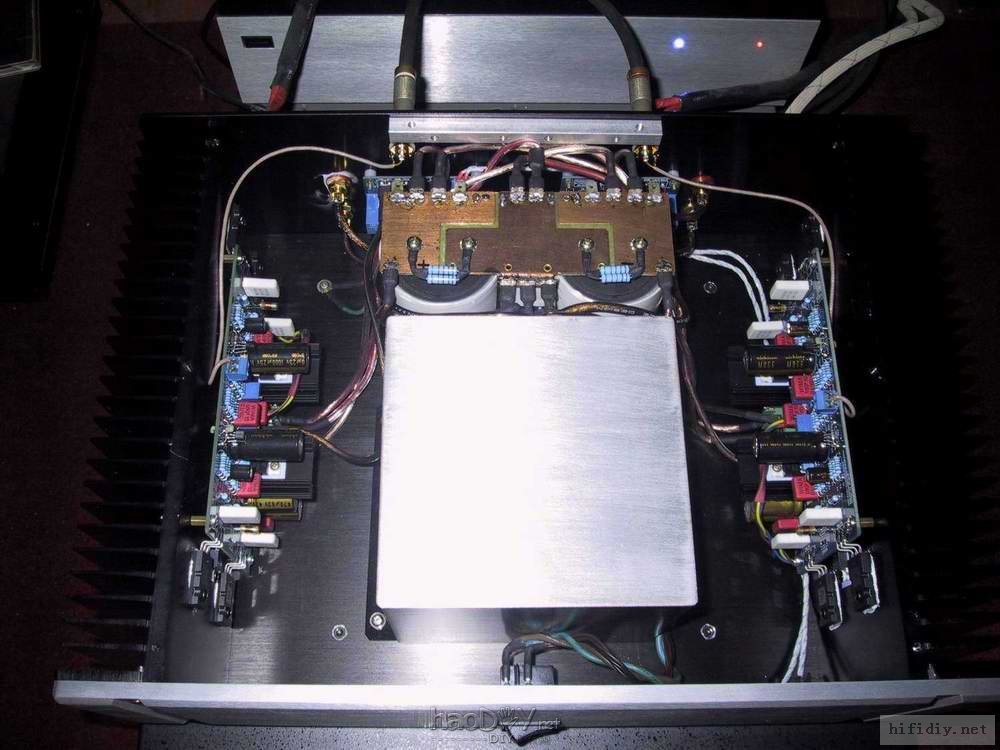

已经完成的K50
初次做甲机,丁兄的KRELL-- KSA50MK2 ,已完工!

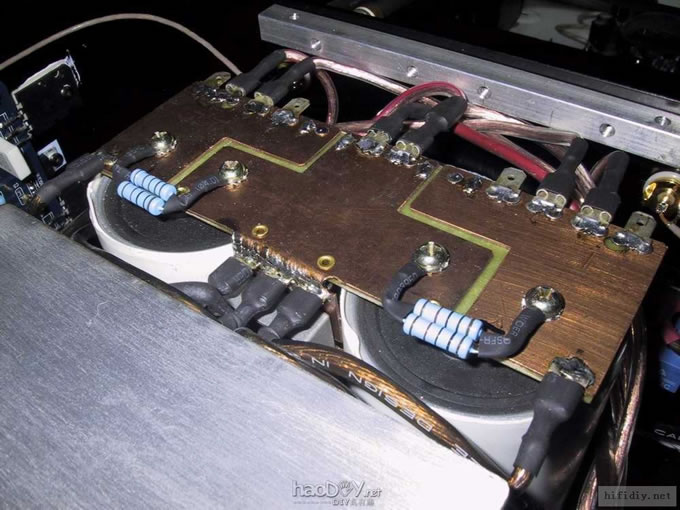

电源板,制作中最麻烦的主电源板!1.2毫米的铜板和1.5毫米的树脂配合,全手工加工,真是要命!
初次做甲机,丁兄的KRELL-- KSA50MK2 ,已完工!

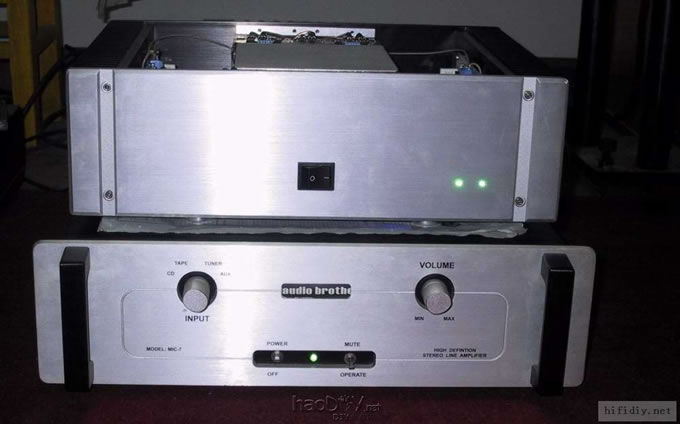

K50的新搭档,SP-10的胆前级


初次做甲机,丁兄的KRELL-- KSA50MK2 ,已完工!

0.47欧电阻上170MV(不能再调大了),工作中一直保持这个状态,很稳定,散热器温度60度.

声音我很满意,比较平衡的声音,驱动力很好(比蛋鸡),音色和蛋鸡的很像,不紧不慢,很自然。

这个机子还是有没有考虑周全的地方
1:散热器紧张了一些,否则电流还可以给多一些,也比较安全些;
2:没有安装均热板,对温度的传导不是很好;
3:机箱容积小了些,准备的4个电容,只能安装2个;
4:前级没有使用独立电源,下次做的时候改进;
5:电源板这样做,还是有一点点问题,焊接不方便!50W的电烙铁勉强可以搞定它,焊点不是很好........

回复楼上的朋友:那个电阻是给电容放电使用的,按电源电压和需要的放电电流计算出阻抗.
电源电压是50V,需要的放电电流是10MA,计算出的阻抗是5K,这里使用的是两个2W/10K的电阻并联使用(5K/4W).

Q9自然要用绝缘啦!669的散热就是它的C脚,不绝缘肯定不行!

DIY就是这样的,什么都得到自己来,攻丝实际也还可以自己操作的,也没有什么难度,重要就是慢!加工的时候一定要加油

润滑!有耐心就可以搞定!

也可以试试用3毫米的自攻螺丝,不用攻丝,只需要钻好底孔(直径2.5毫米)就ok!

初次做甲机,丁兄的KRELL-- KSA50MK2 ,已完工!
