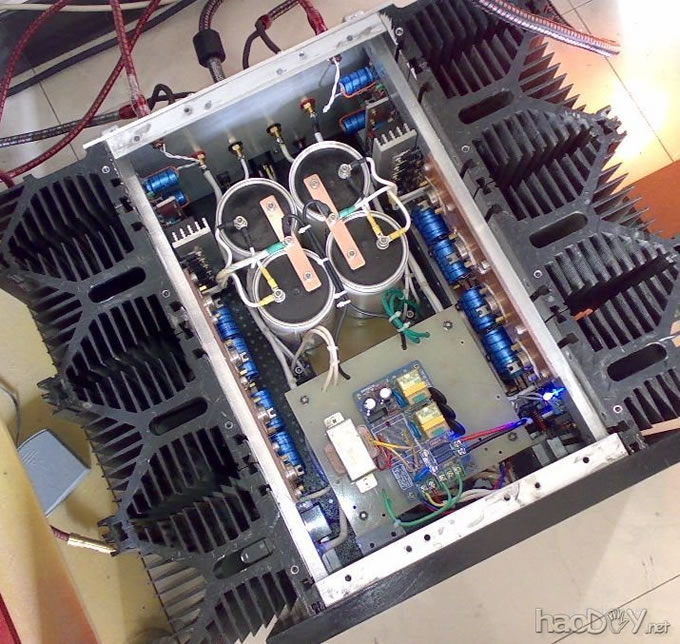

经过好久的准备和努力...今天终于把KSA100MKII装机完成...呵呵,,,还只完成了90%...面板和盖板还没做处理...

我DIY 的一个大心愿就是装一台大功率的甲类功放...如今.通过网络以及各论坛的交流...终于实现了这个心愿...100W的甲类放大器啊...

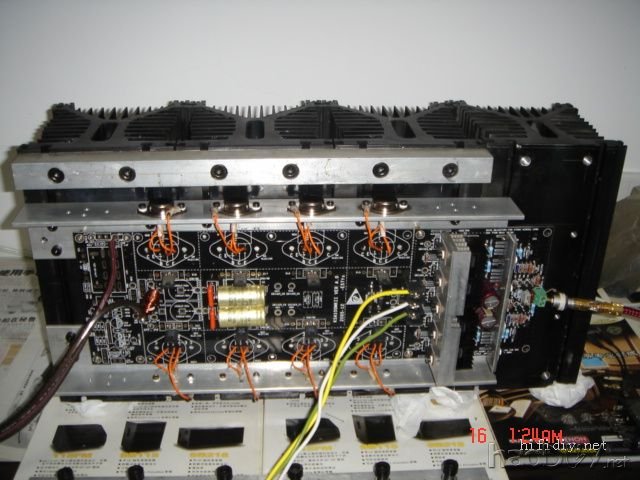

太重和太热了...但是太爽了...\先上几个图片...慢慢道来...













标准电路要求是575ma,不想太热...先调在500ma装机...听些日子再做调整...

面板是因为还没找到厚的铝板,就用22mm厚的绝缘板先装着...处理一下也不错的...呵呵...

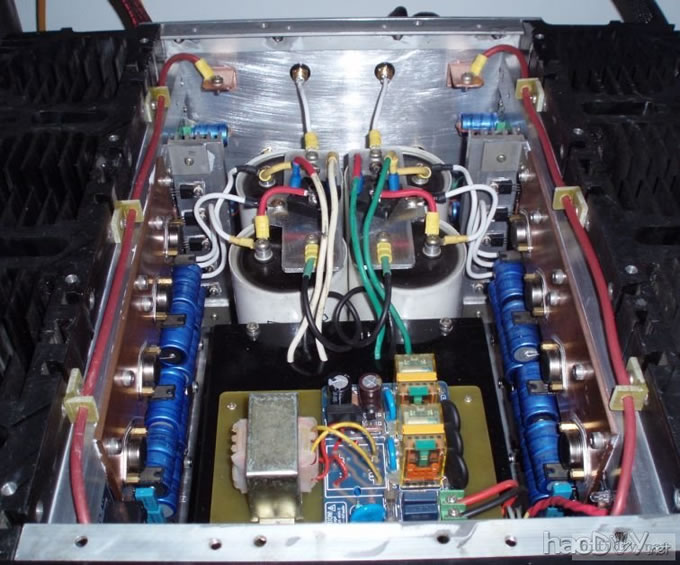

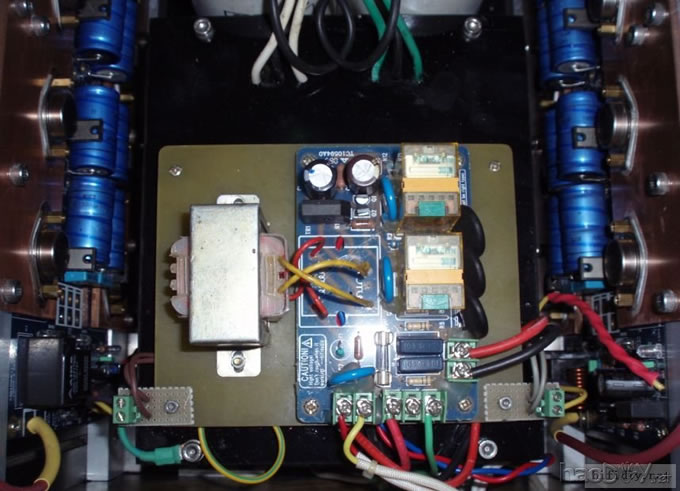

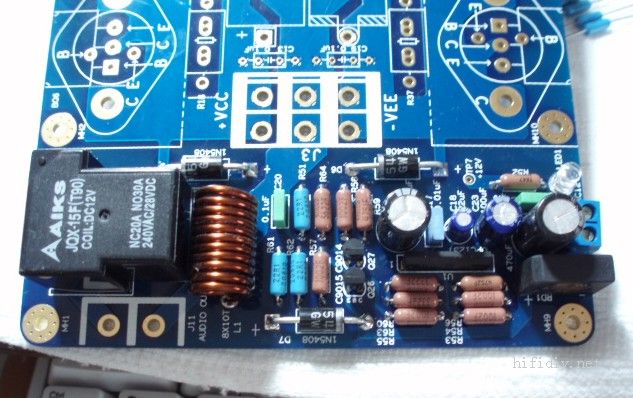

电源牛是1200W的环牛...左右声道绕组分开...在开机缓冲的下面...做大甲类机器电源软启动很必要的...

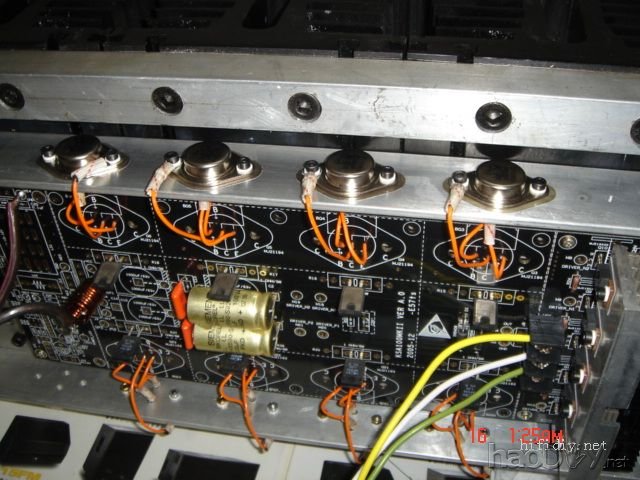

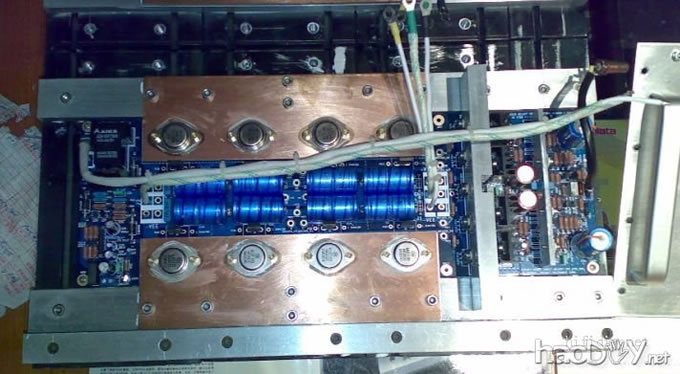

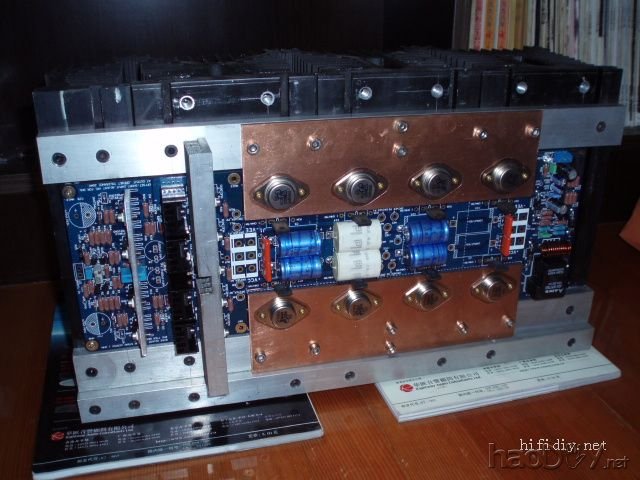

用的是ON的MJ21194/93对管...每声道4对输出...


看我们仿制的原站...http://home.ca.inter.net/~lloyd.maclean/Krell/Krell.htm

哈哈...电费还好...有好音乐听其他不管喽/......

其实和其他同学做的PASS相比也没多多少?比A5多点比A2少...目前调的静态电流单管500ma,4对管就2A电流..工作电压+-50V

哈哈...散热片温度目前稳定52度(白天)..晚上50度...给儿子热奶瓶再好不过了...

天冷了取暖绝对的好...耗电比电热器低好多啊

散热器是江苏无锡买的....6块买的早155元一块,250高度,另一块(就是开成2个半块的那个)是后来买的 200一个...\

一个重量快到5kg了...用了7个...呵呵

身体到现在还不错地...干点体力活还行...

和PASS-A2没有当面比对

但我装过A2,听过一些时间...推力和低频控制以及动态那是KSA100MKII要好些的....\

KSA100MKII不会一开声马上给你惊喜的感觉,它的惊喜是一点点出来的...不象PASS.一开声就听着舒服...KSA100MKII在刚开声时你或许还会对它有点失望,刚开声时有点闷和散...要煲...我的昨天开的现在了,就昨晚睡觉关了6个半小时...呵呵...现在还开着,一个人在楼下小音量的听着音乐...现在的韵味已经变的很不错了...增加了中频的透明度...低频爽,出来的绵绵的...哈哈...大甲类嘛...

单管电流500ma是还没调到100W的纯甲类...我们几个朋友算的是单管575ma,我看国外的diyaudio上老外的推荐是580ma...等冬天了我再调上去...虽然测试时调到600ma,散热片温度也就59度...现在开了一天...刚测温度是52度

简单的处理了下面板

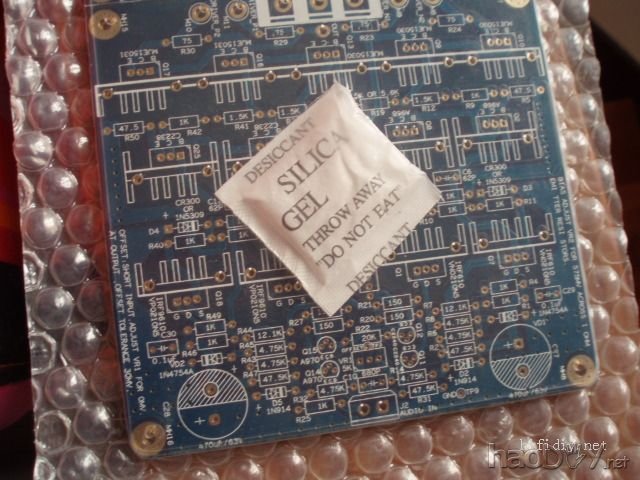

早就没有了...有好多个人还没拆开来焊呢...在准备...不知道有要出的没有...

有20套以上的需求量的话估计可以再去做一批,少了做来价格划不来啊...

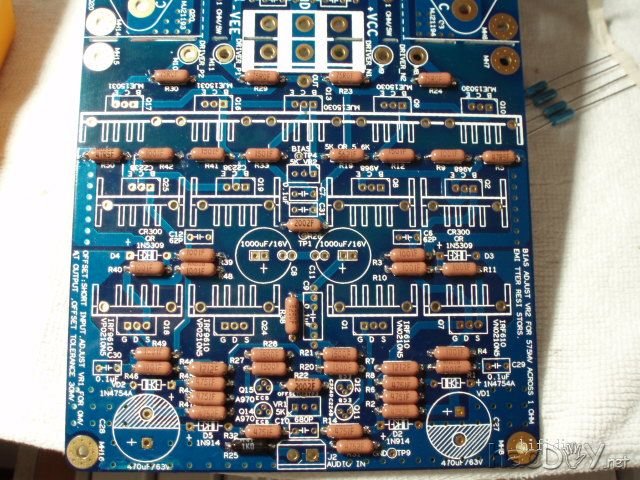

电流调整很简单的...这个电路的稳定性非常的好...我们做的时候推动管的散热还是单独的,没有和功率管的大散热器做热偶合...整个电路只要元件合格焊接无误,调试还是简单的,VR1调节输出点中点直流偏压,VR2调节静态工作电流...这个都是在PCB上的...

重要的一点是管子必须严格配对...

#p#分页标题#e#

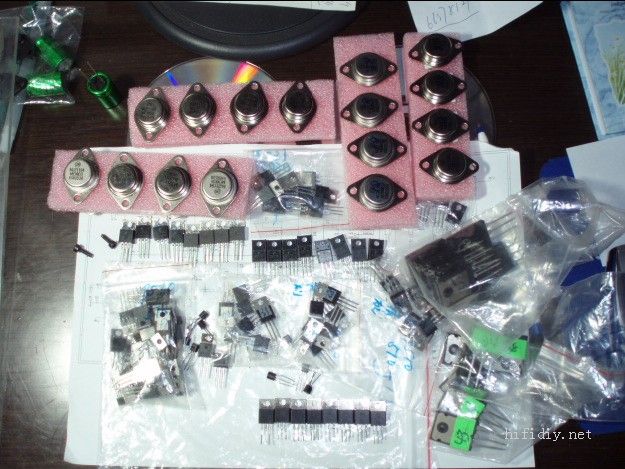

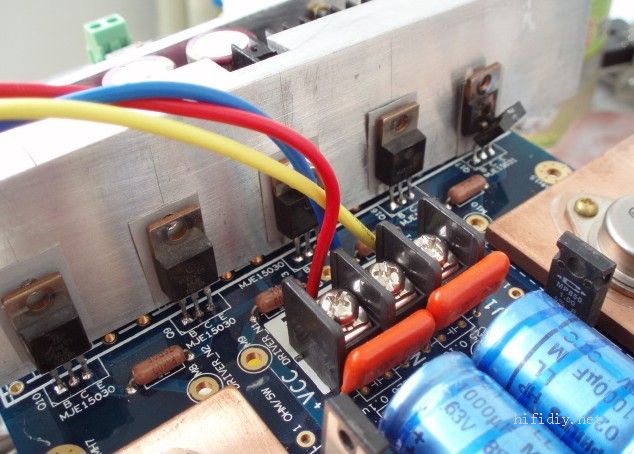

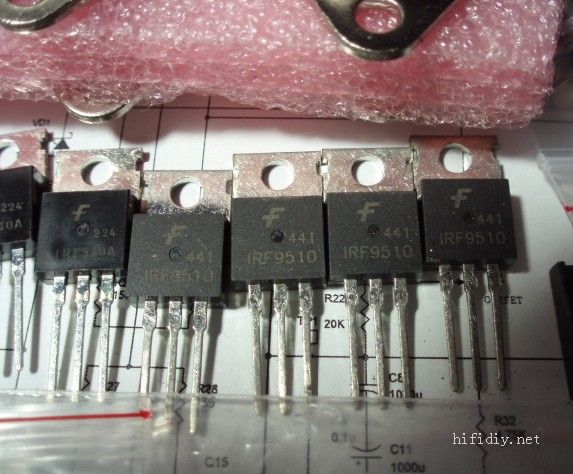

主要是推动级的那对MJE15030/31 难点...其他都好办.功率管用塑封 TO-264装的吧...安装简单...(我的MJ21193/94是在李老师那买的...配对的很好.电流误差8ma以内...)  场管我用的IRF9510/510 ...2240/970我用2856/1191...2238/968用5171/1930  MJE15030/31是拆机配对的...这些都是我们的QQ群一帮朋友老早一起搞的...在这里要非常的感谢北京的烧友:杨瑾 ...好些元件都是他是办的...还有那个3ma的恒流管我们用CR300代换...也是瑾找了好久才买到...一些管子也是他代为配对...












制作过程也是有波折的...

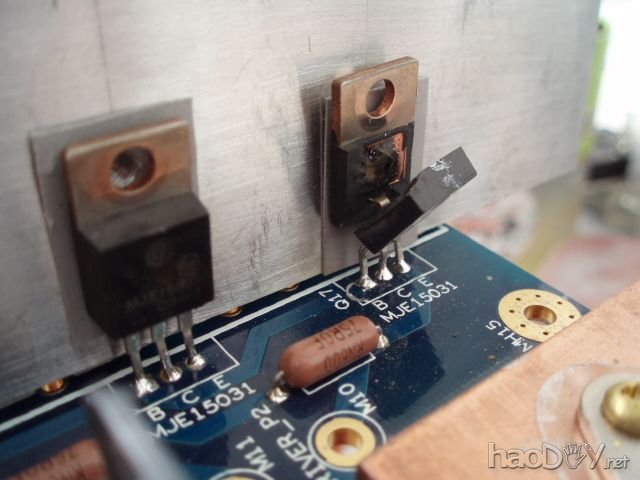

下载 (90.35 KB) KRELL-KSA100MKII装机完成... 2006-10-13 15:21 下载 (79.65 KB) KRELL-KSA100MKII装机完成... 2006-10-13 15:21 下载 (99.97 KB) KRELL-KSA100MKII装机完成... 2006-10-13 15:21 第一块板焊好电压放大级后调试时不小心搞短路,烧了机器里最难搞到的宝贝配对MJE15030/31 ,好心痛啊... 下载 (86.44 KB) KRELL-KSA100MKII装机完成... 2006-10-13 15:22

幸好早时搞这个管子的时候多搞了几对收藏...要不就麻烦了...呵呵...[em04][em03]



装这类机器电源是很关键的 ... 我用的牛还不是很好...再想办法去搞个"极品牛"来...


3ma的恒流管原机KSA100MKII用的是MOTOROLA的IN5309,这个很难买到...我们用的差不多规格的CR300代换,这个管子是北京的瑾网友代买的...他没了好些,估计还有的,好几个广州深圳那边的朋友都找不到...我装的CR300还是没有配对,如果配对下的话会更好[em03]

,这机上用的金封管的MJ21194/93我是在李干明老师那买的...以前我们群的几个朋友一起配的精度不够点,李老师的这个还好,我目前测的偏流误差在8mA以内...(我的功率电阻是没有配对的,配一下的话估计会更好点)

   这个散热片不会利用不充分的,刚开始时是只是中间的2块热,旁边的冷点,但等机器预热稳定后是几乎差不多的...关键是管子太集中,问题不在于导热铝的面积大小,我试过用和散热片一样大小的整块的厚铝也是差不多的效果...



前几天空着,把我的KSA100MKII拆了...摩机  哈哈...效果不错哦...因为机器自己装的,以前装的时候哪里还有不如意的自己清楚,这次就拆了好好改一下...[em03] 不过挺费力的...这么重的家伙...可是超过100斤啊...



跟同样做这个KSA100MKII-PCB的朋友说说

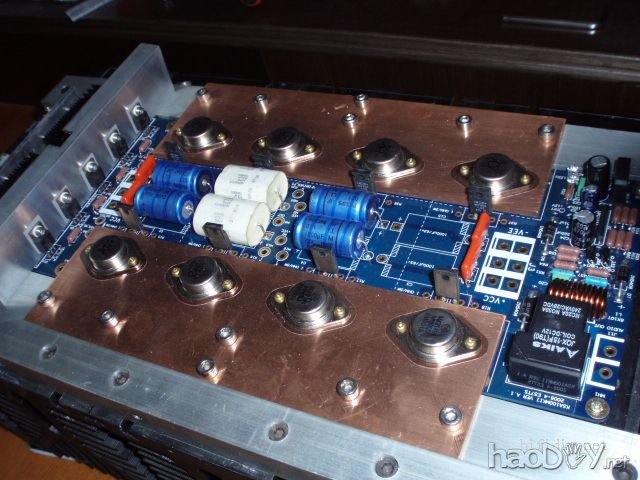

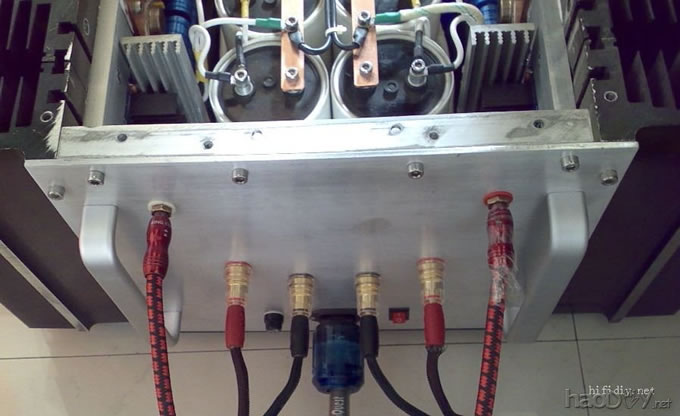

1>板上的8个卧式电容我以前装的是2只1000uf/63v,4只220uf/63v.2只4.7uf/250v的MKP...现在改了...全部用的是1000uf的飞利浦LL电容,旁边的2个0.1uf的退偶电容改成了RIFA的426系列,原本买了4个0.1/400的黑威马来...但装不下,这个位置小了一点...  2>  再那2个1000uf的反馈电容以前用的是泥吃糠的...这次改用了ELNA的紫色皮金色字的那种..型号叫不上了...原机KRELL用的是ROE的电木,没有口水一下...这个位置的反馈很重要...我起码使用了4种以上的电容才最终用了现在的这个ELNA...飞记的蓝皮我也试了听感还是ELNA的好...透一点... 下载 (63.44 KB) KRELL-KSA100MKII装机完成... 2007-1-13 20:51 3> 把以前装的接线的那些个线鼻子都换了...新买的很厚身的那种看着就很舒服...机内电源接线是很粗的特富龙镀银线...接到喇叭的输出线是OCC多芯单晶线...RCA输入端子到PCB的也换成OCC单芯线... 下载 (75.96 KB) KRELL-KSA100MKII装机完成... 2007-1-13 20:56 4.CMC的插座等都还没到...下次换了...   5.最遗憾的是没时间做个牛罩..本想做个牛罩把电源牛密封屏蔽起来...   下载 (70.3 KB) KRELL-KSA100MKII装机完成... 2007-1-13 20:58 后面加了最把手...家装店买的10元钱...加深了安装螺丝孔...还很不错...提100多斤的机器还可以用的...呵呵

#p#分页标题#e#

  机器改进后的反映是很直接和很正面的...声音的平衡度好了许多...低频的控制力更好...[em03][em03]...试听TUTTI的那第5曲..里面的几个低频出来吓了我一跳...居然有裤褪震动的感觉...有这张碟的朋友可以试下..我自己是被震撼了一次,以前还是这个公房这个喇叭没有过这样的感受...欣喜啊...声音的音场也大气开阔了许多...[em03]...

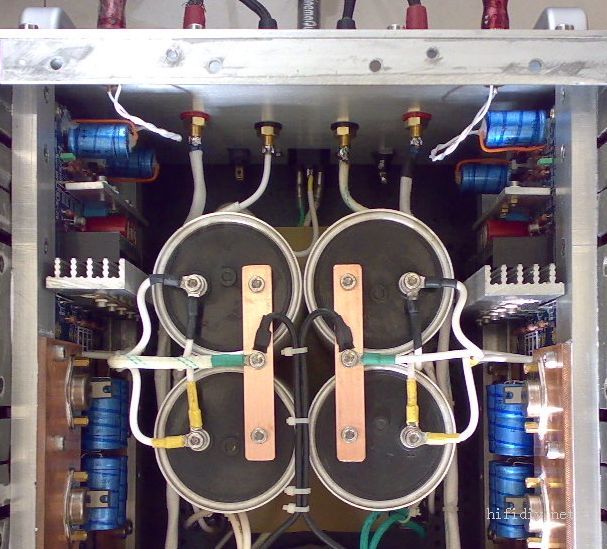

容量是68000uf,耐压63V ....几年钱搞PASS时偶然一个机会搞到的,那时还不晓得RIFA的大名...赫赫.通过一个长辈给我测试,容量,电压以及漏电流完全合格,本来外皮也很新的,只是我搞箱子的时候拿着做定位对比,让机器的油污和我的脏手给弄脏了... ...装机的时候也忘了擦它了...

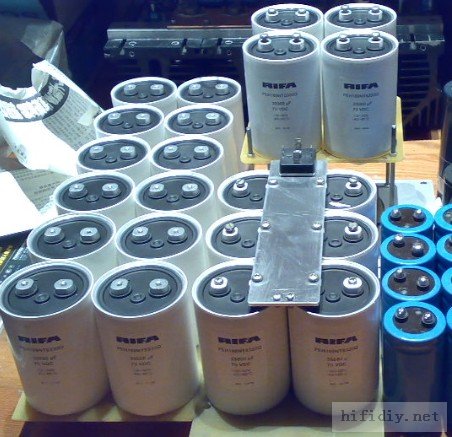

新的这个容量也不好买,有的话我会咬咬牙节衣缩食存米搞它2对来收藏,以后2手的不行了换...不过估计很贵的...以前广西朋友的搞PASS套件的网站有卖22000uf/63V的RIFA...300元一只,打算搞个4只来的,当我够米准备买的时候那确没有了(听说是不单卖了要配合套件)...于是,在接下来的这段日子里,我通过朋友关注,收了10来对的品相和指标都很合格的RIFA 33000uf/70V的来收藏...已备后用...哈哈...
  刚刚饭后,多话了几句...





再改我的-KSA100MK2

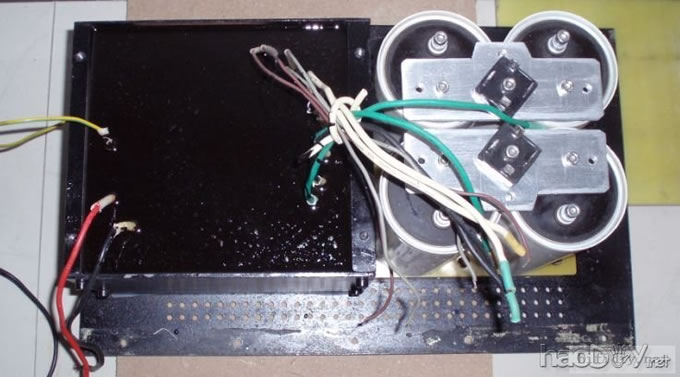

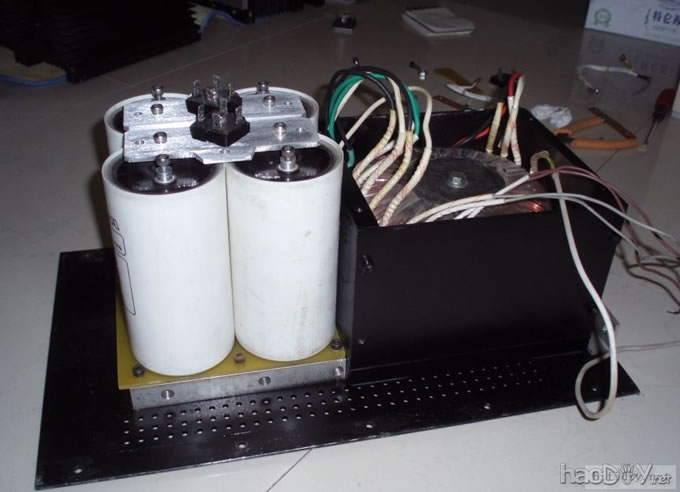

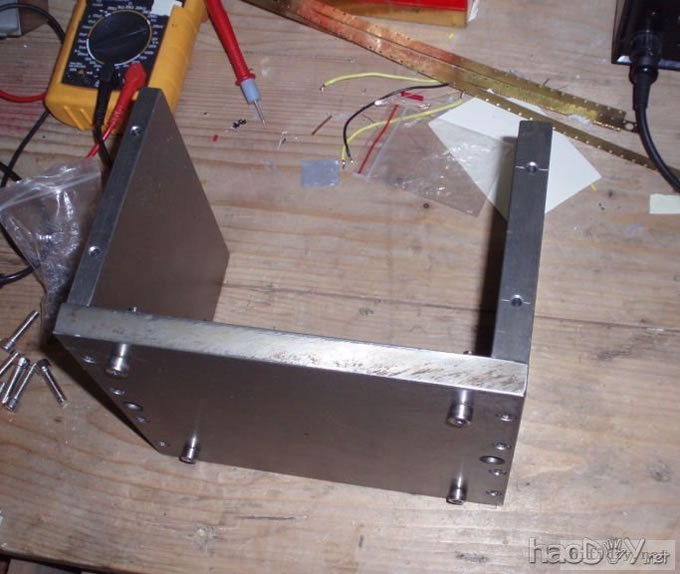

这台KSA100MK2装好一年有多了...其他都非常满意,只有对电源牛还是有点艮艮于怀...晚上电压高时牛有点轻微的震声...深夜在一米内可闻...一直想搞只好点的牛罩,一直在找合适的圆铁管,无奈一直找不到内直径有170mm以上的铁管,终于按耐不住用厚铁板搞了只牛盒子...打算用环氧树脂密封起来...

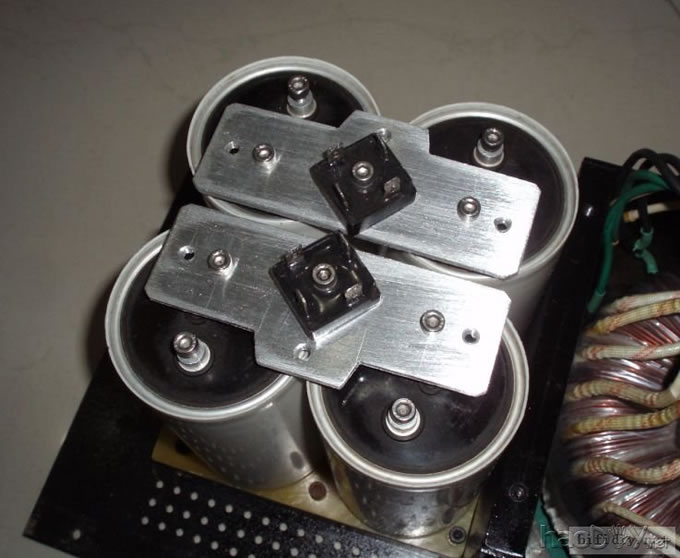

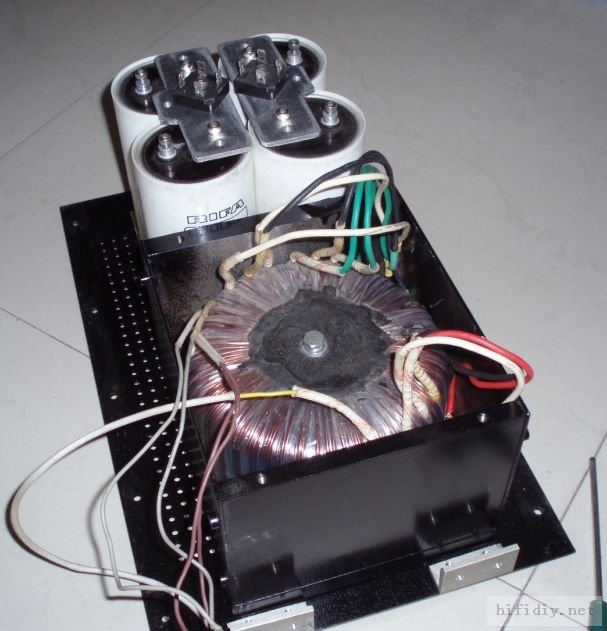

     整流桥的安装也随之而改变...搞块4mm的厚铝做滤波地端,整流桥就直接用螺丝锁在铝板上,采用最近接线...牛盒的顶盖今天未能完成,先上几张图片...大家拍砖..呵呵... :






下载次数:108

2007-12-9 20:58





电源组-1



下载次数:112

2007-12-9 20:58





电源组-2



下载次数:105

2007-12-9 20:58





电源滤波...

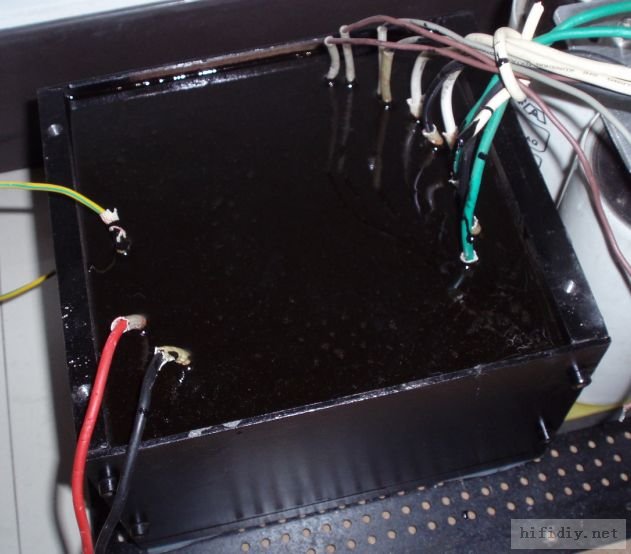

今天晚上把牛用环氧灌封好了....用了整整2Kg 的环氧AB胶,还刚刚只买了2kg...累...

常温固化的...明天晚上应该可以好了...







完成了...

一个字:"累"
搞这类大机器实在是太累人了...
经过几天的环氧固化,终于在周末重新装机完成...辛苦的付出,得到的效果是正面的,很欣慰..呵呵../
大牛牛密封加屏蔽之后,讨厌的哼声是没有了...却发现声音表现也比以前有所进步...中低频更加凝聚...超低出来更加的从容...高频的细节也更加的清晰...实在是欣喜
今天晚饭后开始接线装机完成后听音乐到现在...把一些听惯的教熟悉的CD都仔细听了下...得出一个结论: DIY就是要不停的折腾的...呵呵,为了好声嘛...
上几个草拍的图看看



下载次数:123

2007-12-16 22:40





下载次数:116

2007-12-16 22:40





封帖

不要再顶了哈...

我不玩大甲  改玩小甲了... 目前在玩的小甲 除低频量感比KRELL不足外, 其他都全面超过这个许多...享受音乐吧

而KSA50的线路现时还没有人公开。但据鬼佬讲，KSA50的线路前半部分与KSA100是相同的，我的理解是：KSA50与KSA100线路上的区别，可能仅仅在于输出功率管的多少、电源电压的高低不同。

下面是KSA100的线路图。此线路相当简单，较适合于DIY友仿制，事实上外国也有相当部分人仿制————Krell后期推出的机不知复杂了多少倍，但是音色却比不上这第一代机，哈哈，DIY者有福了。下面是原理图和照片
