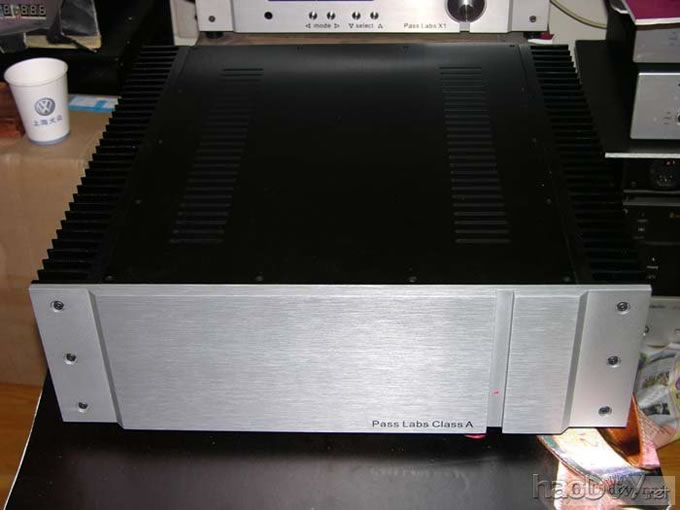

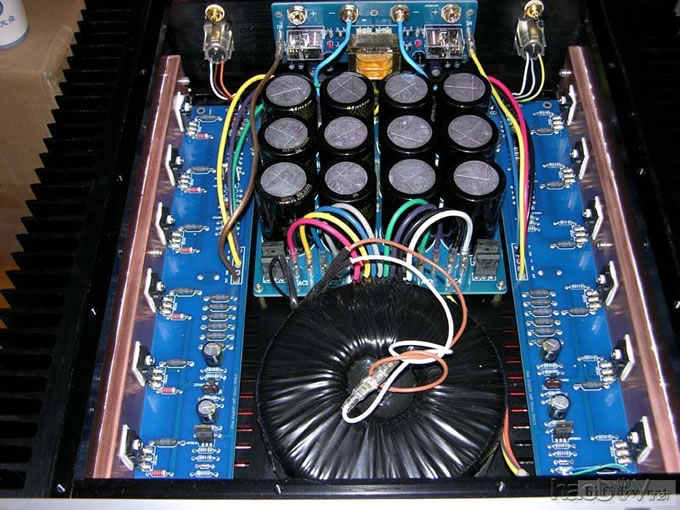

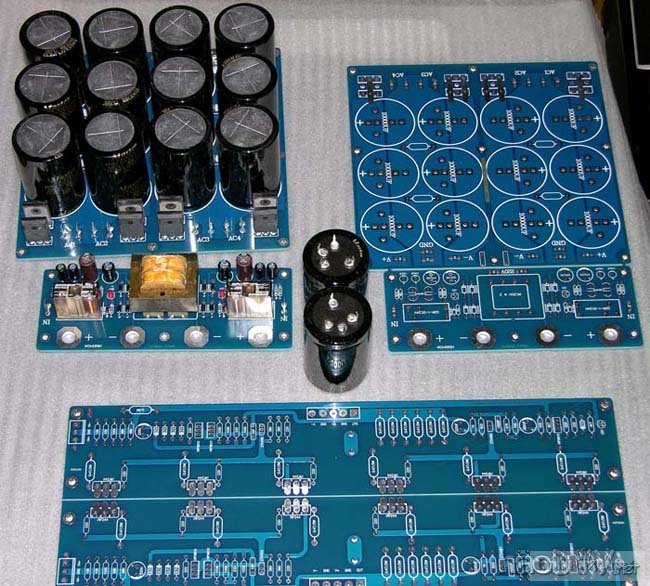

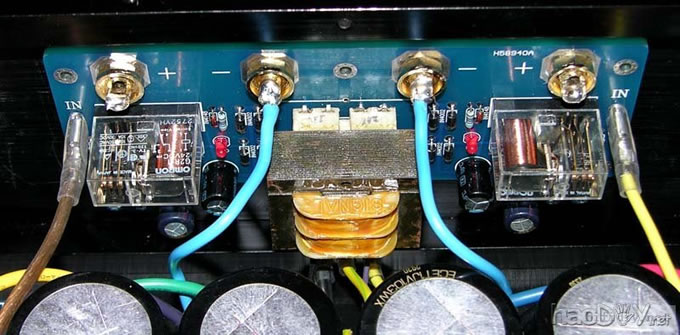

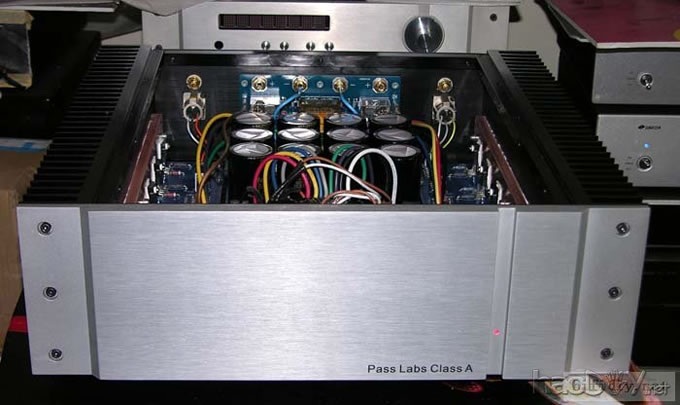

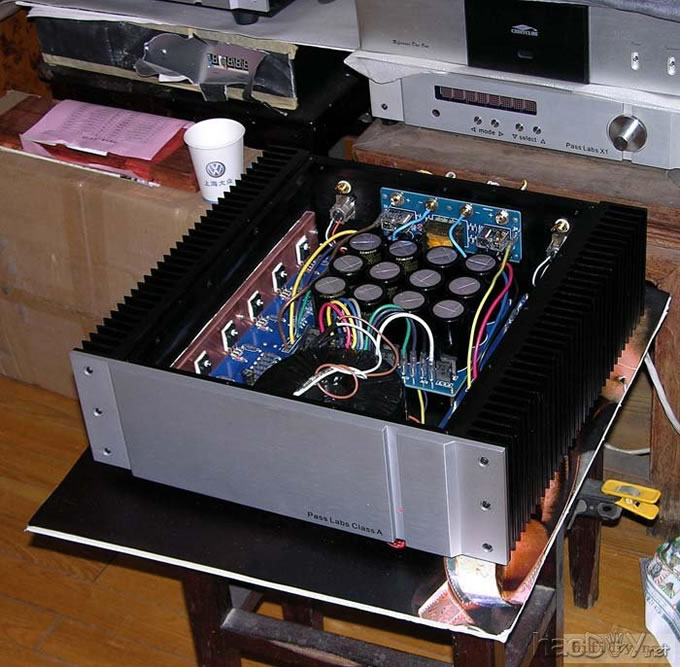

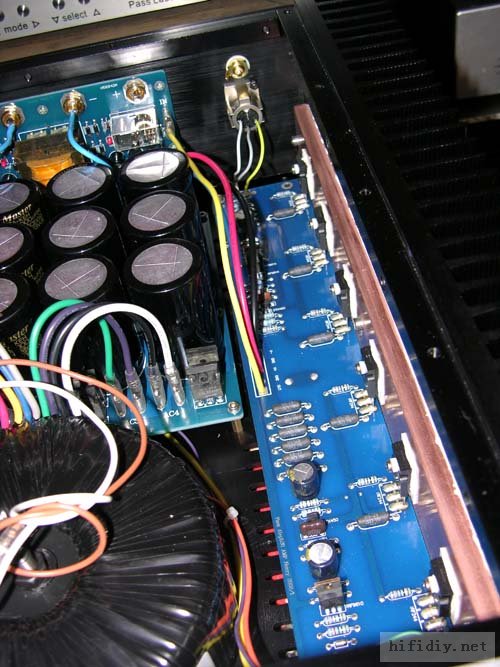

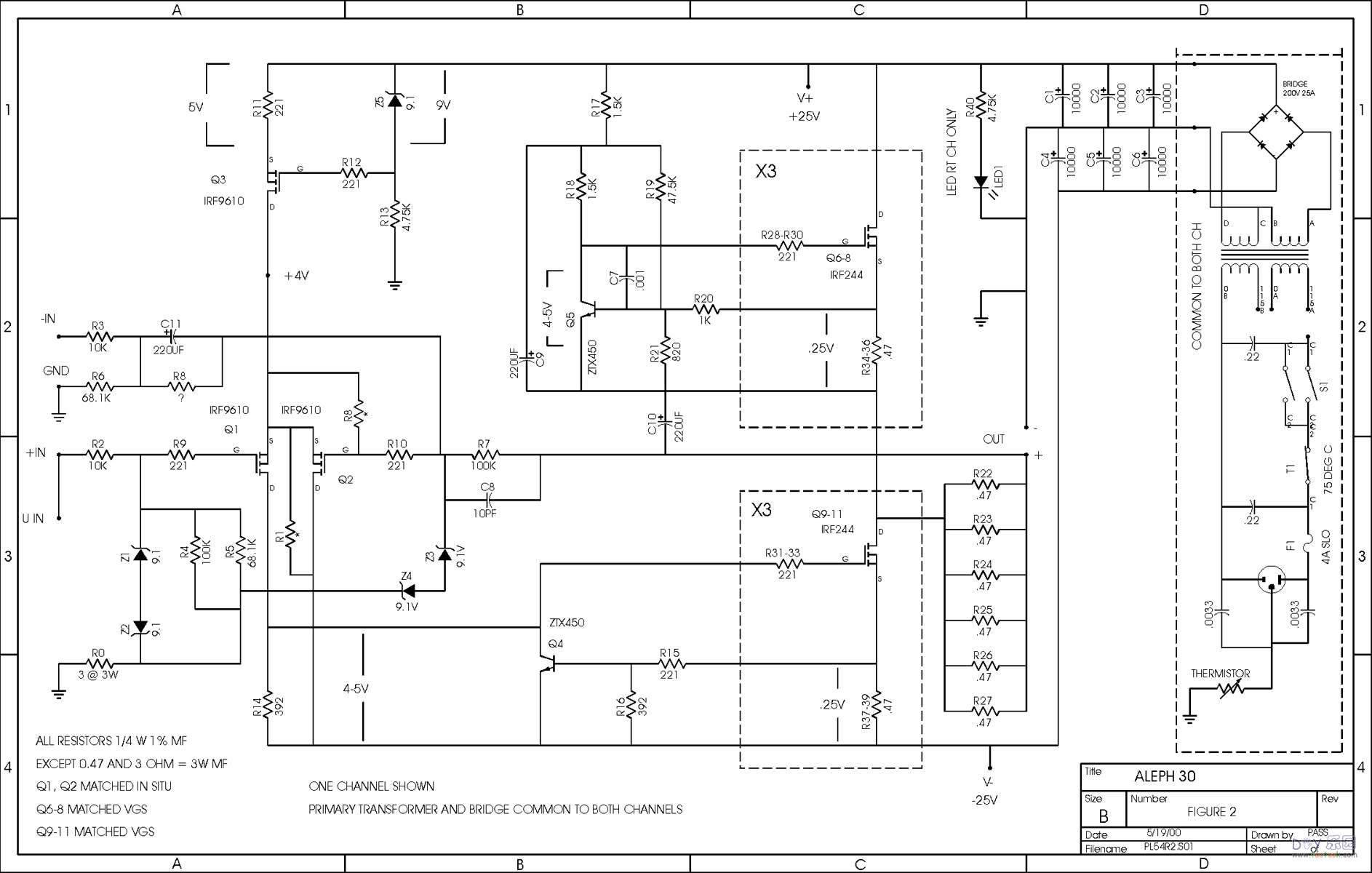

  我还是喜欢把pcb平铺在里面 这样安装也便于调音，跟换零件     这台A30 机箱是自己设计，和佛山diy的前级机箱，正好配套 放大电路是改变了布局 电源是为松下master 音频电解设计的，整流管是用肖特基管 保护电路pcb尺寸是按机箱设计，是完全独立2个保护电路 PLITRON是定做的 面板我喜欢简洁点 ，开关位置放的不好，反而败笔 而且甲类机电流都蛮大，开关也蛮大的，不好隐藏 所以没有做在面板上啊 dale电阻不是很贵啊，只是这dale线绕电阻温飘小点，检查功率管电流可以准确点 这机器做下来 电阻是忽略不记的成本了 共阳的肖特基还是蛮好找， 同样规格共阴就比较难找了 我用的60v30a共阳肖特基管 A30 电压比较低 工作电压只有25v 用60v 还是可以的，肖特基耐压变高，内阻就很大了 A30 是 pass老头最后亲自设计的电路 ，应该是最成熟的了 a30 比a5功率小 低音控制没a5好 但在一般10多个平方的房间也足够了 a30的中高频要比A5细节多了 ，有胆机的味道  差分管尽量配对，而且9610配对也不难 随便配配也可以控制在20mv左右 实在不配对的情况下，调小R1/R8阻值，减小输出dc R19（47k）减少阻值就可以降低功率管电流，调这个要考虑机箱散热，声音会有变化 Z5/9.1V怎么可能没画呢，再仔细找找看 没有什么电容声音很全面的 松下电容我个人认为比较耐听的那种，价格不是超贵的那种 而且pass原厂机用的就是松下 A30的特色不在低频，毕竟是30w的机器 不能要求A30出凌厉的低频来 但应该说不能说缺 这点已经有几位坛子里的朋友来听过了 管子电流差异相关因数很多 管子配对 （大功率管电流大发热大，温度对管子电流都有影响，要完全一致很难） 管子散热 安装后的做到每个管子的温度完全一致也有难度 0.5欧 电阻精度 我觉的pass A30 PDF 标的47k 可能是最大值 一般焊47k 管子电流带0.3-0.4v左右 实际取值要和你机箱散热有关 我觉的电压在0.3v左右差不多 你管子管子配对问题不大的情况下 做好管子的均热也是很重要的。 哪怕管子配对很好，但工作温度不一致，工作电流也会变 有条件建议购买紫铜条（铜的密度要比铝高很多，热传导和热稳定要好很多） 绝热片我试下来，最好陶瓷片，云母片和进口硅脂片也不错 还有螺丝固定的松紧也有关系 单端甲类放大就是使用一个放大元件来完成整个音乐波形的放大，没有交越失真，具有最佳的线性反应和最自然的音乐性。为了让单端甲类放大发挥最佳的工作效果，Aleph 30使用了场效应功率管(MOSFET) ，MOSFET具有很高的输入阻抗和跨导，还能够输出较大的电流，最适合用在单级的单端甲类放大器中。 打开Aleph 30的机盖，你就会发现里面的用料的确很简单、精致∶中间一只大型优质环牛，后边每声道各6只50V、10000微法的电容，两边是每声道各6枚美国Hexfet的MOSFET场效应功率管。 Pass labs的X-2前级放大器同样采用最线性的单端平衡式甲类放大和MOSFET场效应功率管，左、右声道各采用一只独立环牛，音量调节采用瑞士制的、用精密金属膜电阻砌成的电位器。 X-2前级放大器共设有4组输入，一组XLR平衡输入，一组RCA输入。 Aleph 30后级放大器具有在8欧负载时，每声道达30瓦的纯甲类功率输出，它的定价约是24000元，X-2前级放大器的定价约是22000元，属于中、高档水平。 试听搭配的器材如下∶ CD机∶法国Helios(轩乐仕) 的Stargate沙基，定价约40000元 扬声器∶英国PMC的FB-1落地箱，定价约21000元 讯号线∶美国Kimber Kable(金宝) 的1.5米Silver Streak纯银线，CD机到前级，定价约23000元 讯号线∶比利时Venture (威卓)Silver Signature平衡讯号线，前级到后级，定价约14300元 电源线∶比利时Venture 威卓AC-SILVER POWER CORD，接CD，定价约10000元 电源线∶美国Power Snake 蛇王VIPER V2两条， 接前、后级，定价约12500元 其中轩乐仕的Stargate沙基CD机一直是笔者最心爰的CD机之一，因为它拥有迷人的LP黑胶味。 这次测试所用的CD包括FIM的SACD《AUDIOPHILE REFERENCE IV》、《WILSON AUDIO试音碟》、马可勃罗的吕思清《梁祝》、夏韶声的《谙2》、RCA的《狂想曲集》等。 简单的设计 不简单的表现 分析力：Aleph 30在中、高频度的分析力令人叫绝，讯息量齐全丰富，洞察秋亳，相比之下，Aleph 30在低频度的分析力仍未算十分出色， 频带平衡：Aleph 30会略侧重于中、高频段的表现上，尤其是高频的延伸似乎亳无限制，可以天马行空，中频也都有力丰满，而Aleph 30在低频段的着墨不算多，是属于点到即止那一类，肯定不会出现夸张、浮肿的声音。 动态：这一项并不是Aleph 30的卖点所在，因为Nelson Pass要Aleph 30带给你的是有感性、有品味的音乐，而不是讲求感官刺激的音乐，又或者可以说，在有限成本的限制下，Nelson Pass宁愿牺牲Aleph 30的一点动态反应，以保证其他部分的线性反应，因此，Aleph 30的动态不算太强劲凌励，低频的下潜也都是属于点到即止那一类。当然，其实我们也不能强求一台30瓦甲类输出的器材拥有力拔千钧的声音表现。 音场：轮到Aleph 30的强项出场了，Aleph 30拥有非常HIFI的离箱声音效果，声音定位精确有神，夏韶声的人声的口形收得非常漂亮，《狂想曲集》的舞台表现得十分透明，层次交待分明，给人一种非常大气、堂皇的现场感觉。 结像力：同样是Aleph 30的强项，Nelson Pass的确在Aleph 30身上表达出了自己的理想，Aleph 30真的就只用简单几笔，就描绘出了大小各异、神态逼真的各种各样乐器，而且还比毕加索的抽象画形象多了。 音乐味：Aleph 30的最强项，Aleph 30拥有美国器材中最出色的音乐味，也是Aleph 30最难能可贵的最大卖点，它让人很容易就溶入到音乐中去，与音乐产生共鸣，这一优点正是其他某些美国器材所容易忽视的。 密度：同样是Aleph 30的最强项，充足的密度令人声更加精神百倍，使音乐更加魅力无穷，而这当然应该归功于Aleph 30的单端甲类放大。 速度：Aleph 30是一个十分成熟、有理性的画家，它会根据不同的情景、不同的肖像去调整自己的画笔，殊途同归，画出来的都是迷人的画章。 明暗：Aleph 30的声音相当明亮开扬，充满阳刚之气，适宜搭配一些纯铜的线材。 厚薄：Aleph 30并没有传统甲类机那样的厚润声线，它的声线是传统的美国风格，不厚不薄，干湿适中。 弦乐：Aleph 30重现出了水帘式的完美弦乐效果，声音艳丽、细腻，空气感和弱音尤其丰富，高潮时达到了如泣如诉的音乐效果。 钢琴：木质感最为突出，声音充满弹性，颗粒感自然生动，让人眼前有大珠小珠落玉盘的美妙幻觉。 人声：感情丰富，吐字情晰，女声甜美，男声磁性十足，是优秀的人声重播范例，也是美国器材的传统优点。 个性：标准的美国外向型性格，同时，Aleph 30又是一个混血儿个性，它有75的美国式声音，分析力高，密度够，它还有25的欧洲英国声风格，音乐味浓郁、清甜。 Nelson Pass拥有八项的美国音响设计专利，但他并没有去夸耀这些技术，而是让它们真正为音乐服务，让发烧友从Aleph 30上欣赏到了一幅幅形简意深的音乐风情画。  (责任编辑：admin) |
