JRC4558+TDA1521制作的2.1声道功放_haoDIY_音响电子电脑科技DIY小制作发明

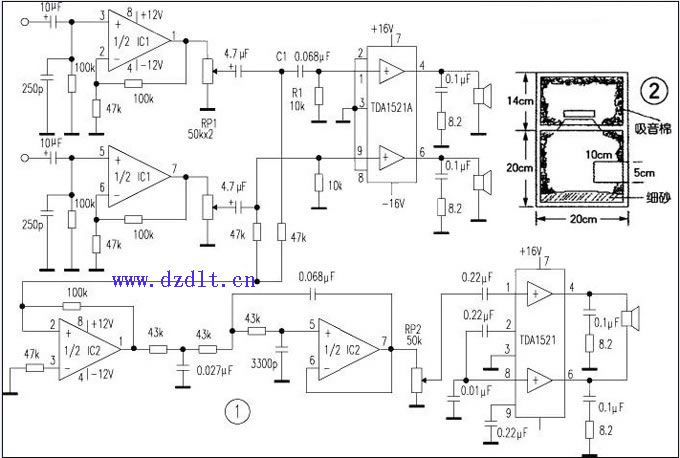

图１是2.1声道功放电路图。音源送来的左右声道音频信号首先由JRC4558运放（IC1）做前置放大，然后加载到音量电位器上，并由一片TDA1521功率放大后推动左右声道扬声器放音。另外，在音量电位器之后由两只47K电阻将左右声道音频信号混合后送入重低音放大电路。重低音电路由一片JRC4558（IC2）做前置放大，然后加载到音量电位器，再由一片接成BTL放大形式的TDA1521功率放大后推动重低音扬声器。

　　图２是桌面式重低音音箱图纸，TDA1521输出功率为2×15W，如果需要更好的放音效果，也可以参考其它资料制作更好的音箱，这里不做介绍。另外，IC1和IC2运放除了JRC4558外，还可以用NE5532、NE5534等高保真运放。
