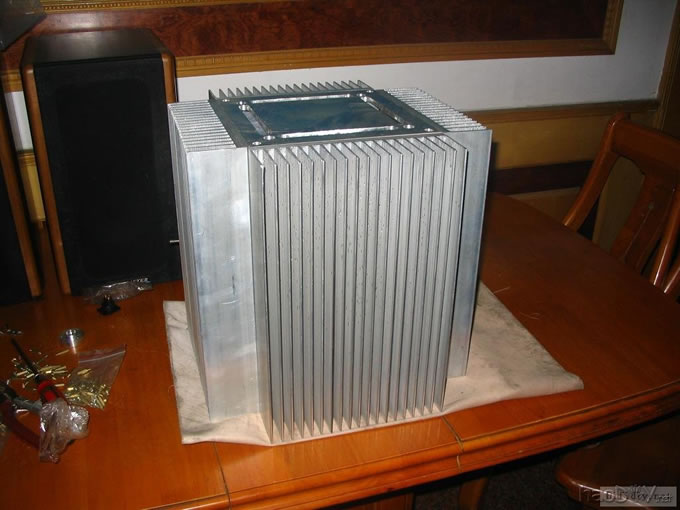

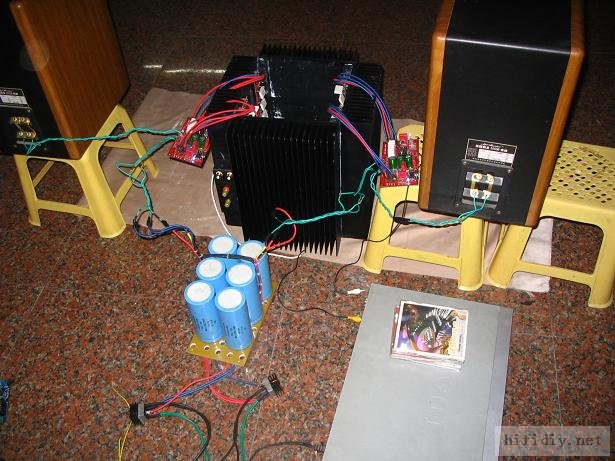

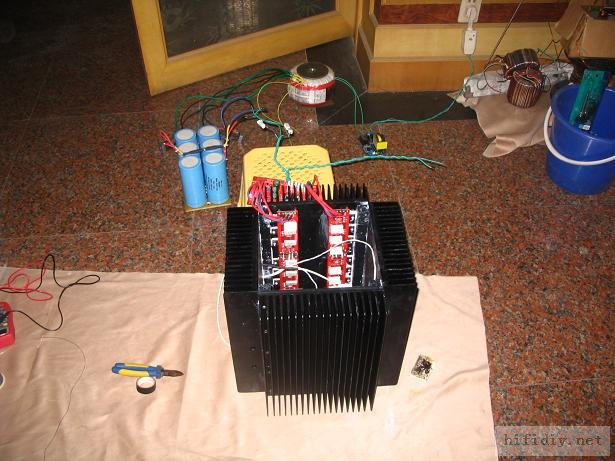

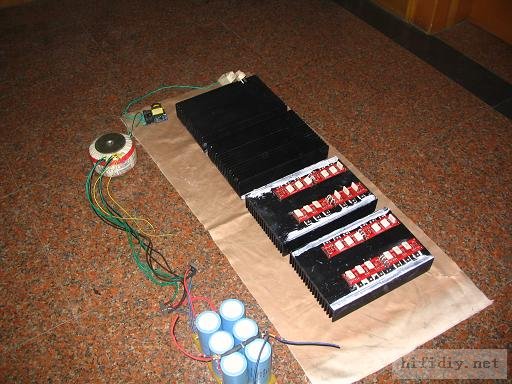

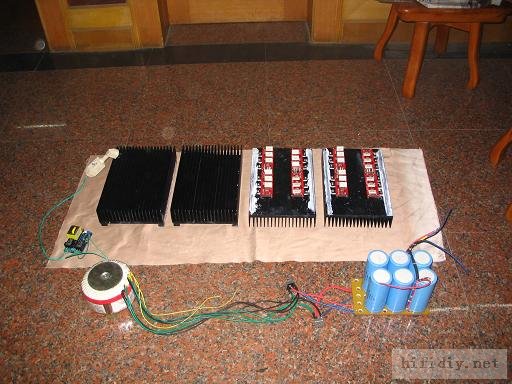

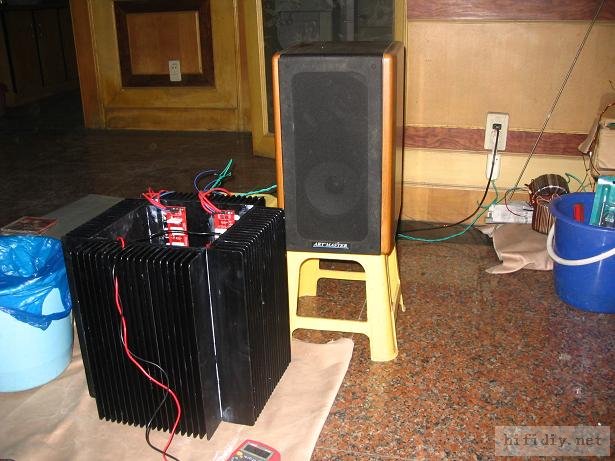

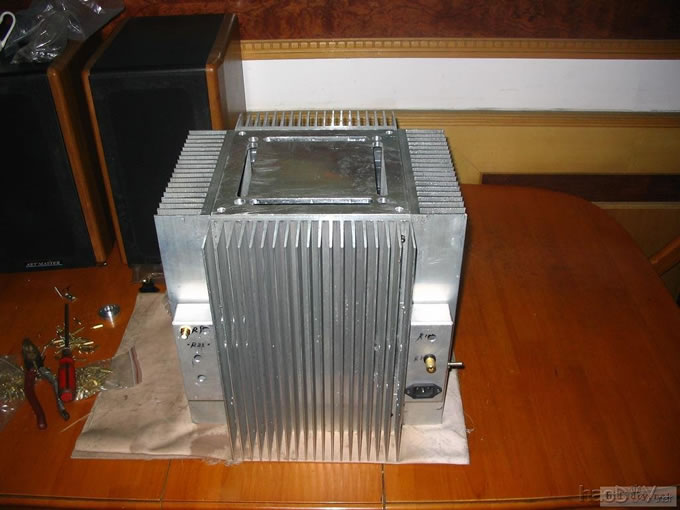

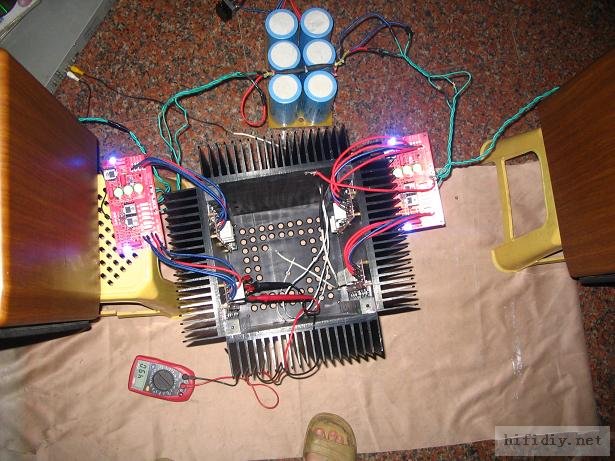

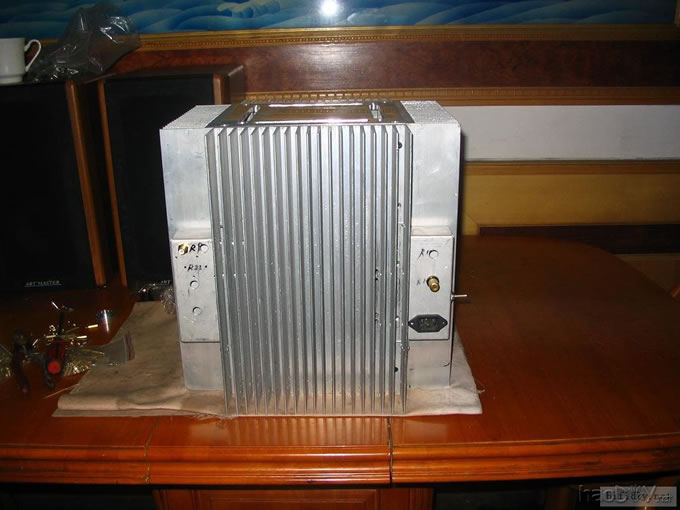

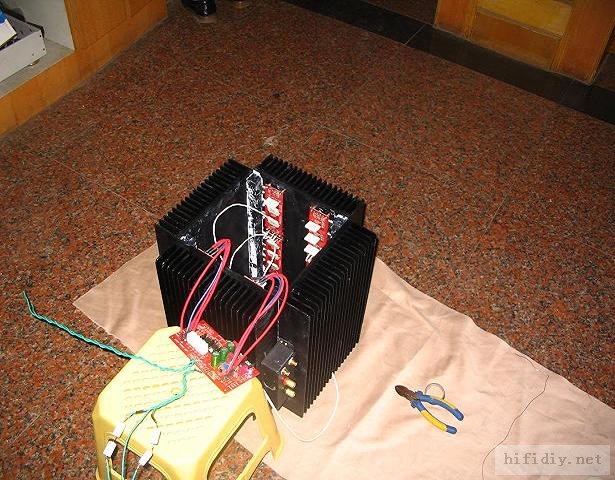

背面，接线盒的创意自己都有些得意    今天刚从铝加工处拿回，以打好所有的孔并攻好了丝，上下边角会打磨圆角，低部用常规机脚。氧化后想保持本色。 本打算做成立式机箱的，画好图一计算400多个孔，加工的确量大，同时会比海胆机箱重约8公斤。考虑再三，又咨询了海龙滕兄后决定了海胆（他装了A5，与我同一型号散热器，20XM高，而我是36CM）。 感觉到做机机吧，碰烙铁的时候是快乐，做金工活的时候就是受罪了。铝加工的就帮我洗平了基板，然后自己画线，定孔，打孔，攻丝，还是攻丝机，用了5个半天。 经过三个小时的努力，将散热器齿的直角挫圆了。开始做电源。 考虑到机箱容积有限，只能装6棵大电解，47000一棵。打算用CLC滤波，现在问题就来了，从整流桥算起，是4个C加L再加2棵C，还是2个C加L再加4棵C？望大侠们赐教。电感可能会用2MM直径的漆包线捞，内经2CM，外经10CM，高度3CM，不管他的电感量了，是多少算多少。 出现了个想不通的问题。电源牛输出36X2+12X1，接上整流桥，未接滤波电容，测量直流电压，交流36V整流后34V多点，不相信，又接上12V交流，测量直流11V多点。 NN的，是我的表有问题还是整流桥问题。 牛是ZHENG1牛，绝对是绝色好牛，排除问题。 再上两张图，机箱发黑好了，功率管装上了。 为了安全，电源接了个露电保护器，并且以后长期服役。 开机缓冲设定13秒启动。   电源滤波是6棵47000的慕罗利，正负电源输出端各并了棵20K/3W的摄放电阻。切断电源后，以每秒0。1V电压下降。大约在降到16V的时候测了一下，正电压15。8V，负电压15。6V。大家觉得有无必要将电阻再降点。 我把牛的尺寸向大家汇报一下：外径17CM。内径小于3CM，净高10，重量不知道。 同时向ZHENG 1兄汇报：整流滤波后，没上牛的上下夹子，半米可温交流声，后来上了夹子并拧紧，把耳朵压在牛上才感觉到有次次声。老兄你所担心你的大功率牛的通病以被你攻克了。     目前是单声道，问题 1：12个功率管的电流误差不小，从450MA到500MA，中点电压可以20MV左右。 2：输入空接时距音箱50CM处可闻燥声，音箱89DB，时间下午16点，夜里会更清晰。接音原不通电燥声 加大，通电再大，打开开关再大，全屋皆是。 3：开声，音色可以的，低频潜不下，还有些乱。 4：是不是输入负端要短接？ 5：是不是功率管未配对好。 燥声问题以初步解决，原来是将输入端接人负端了。无燥声是听声底很干净，有水洗过的感觉。 但低频依旧下不去。 加洲旅馆的鼓声好象在敲皮。 双声道开声。出现了常见的问题，一声道是静如深海，双声道是次次次次。估计又在地线上有麻烦了。   西风兄的分析完全正确。 奈何机箱内容积23CM X23CM，装6棵滤波电解，65MM直径，只乘下两边的空间了。 现在用22MM X22MM方铝加导热脂。并仔细打磨以增加有效接触面。 调试时开机30分钟后基本恒定了，装功率的板手使劲按着可以10几秒，其余两块咬着牙可以忍着。装装好后温度估计55度左右，室温20度。 现在牛回去吃补品了。 当时初步装，未接前级，音原是不入流的DVD，所以不敢定论。 就与原先的器材比较的残留印象：中频的听感厚实圆润，但高频好象上不去，同时大家所诟的低频下潜不深的问题也有。 等牛回来再战后上详细听感。有可能的话上测试，从硬件指标上予以说明，尽量避免主观上自己的孩子自己宠。 胆版近期有一贴做了介绍，但自己搞的可能性不大，光酸洗的污染就够呛了。 我发黑费用4元/公斤。 这段时间收集了不少PASS高手的文章，自己费点心事，别人可以我亦可以。其实看来看去结果就是 1：电源下大文章；2：反馈电容；3：9610的配对。其余调整的机会都没有。
