电路板设计及元器件组装

    电路板的设计工作是整个制作过程中最重要的一个环节，一块好的电路板不但要求元件排列整齐、美观，更重要的是要做到走线合理，有关电路板的布线规则可参考相关的专业书籍。图5所示的是用PROTEL99SE专业软件设计的，由大型电路板厂生产出的电路板。此款电路板设计合理，元器件布局美观大方，装配完成后通电即响，整个功放板工作稳定。
整个电路板选择了高稳定度高精度的金属膜电阻，小电容全部为CBB，关键点电解电容是广受发烧友好评的红宝石，芯片则为同批次同编号产品，所用的整个元器件如图6所示。

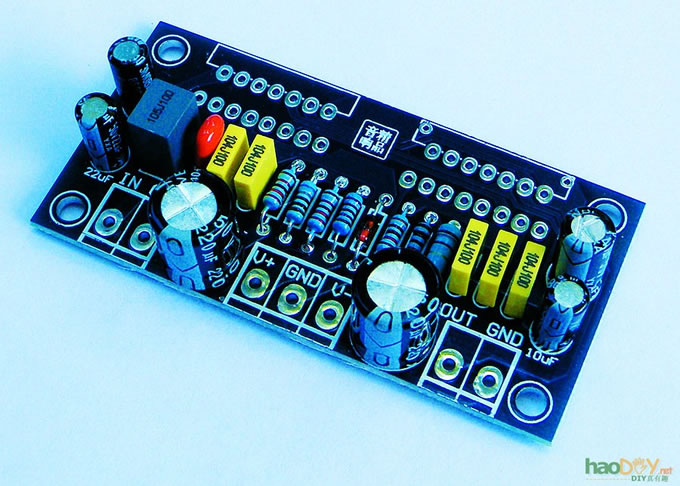

准备好器件后就可以开始焊接和组装了，常规的焊接顺序是由小到大，由矮到高，最重要的是要按电路板上的标注，使元器件都一一对号入座，如图7、图8所示。

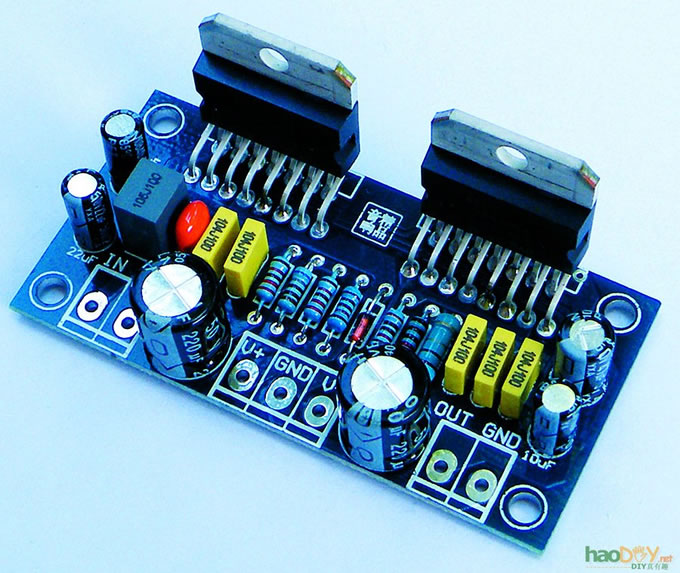

图9所示的是组装完成后的电路板实物图。
整个电路板焊接好了，要细心检查一遍，整个电路板有无焊接错误，之后再拧上散热器即可通电试音了。此时你可以泡上一杯好茶，浓郁的茶香伴着美妙的音乐，尽情地享受一番自己的劳动成果！

一些鲜为人知的秘密

1. TDA7293并联有两个版本，老版本是芯片的2、3、4脚接地，新版本是接负电源，此电路板按新版本设计。
2. 并联后跟并联前的音色完全一致，并联后可推动更大的功率的扬声器，所以玩电子分频的可以选择高音部分用单芯片，中音部分用双并联，低音部分用三并联来组建整个系统，可获得意想不到的效果。
3. TDA7293对电源电压非对称非常敏感，一旦出现电源电压不对称的情况，功放就会放烟花(烧芯片) 。最常见的是两种电压不对称情况：一是在芯片损坏时(最常见的是功率管击穿)会引起电源电压不对称，只要其中一个芯片损坏，最终的结果是与这个芯片共用电源的其他芯片都会损坏。此时可以采用两声道独立供电来杜绝此现象的出现；二是在焊接电源线之前要对电源的大容量电容进行放电，否则在你一根一根地焊接电源线时，芯片就已经因电源非对称而损坏了。

    DIY简历

  小时候最喜欢在收音机旁收听单田芳老师那脍炙人口的评书。为了节省收音机的电池使用量，通过自学，制作了一个给收音机供电的小稳压电源。当收音机使用自制的稳压电源发出清晰宏亮的声音时，心里甭提多高兴了，从那时起便迷恋上了电子制作。声控开关、无线话筒、LM1875功放、NE5532前级等都玩过。工作后从事电子产品的研发，得工作之便，制作了大量发烧功放，并最近创建了个人网站：WWW.HIFIJP.COM，欢迎各位烧友到小站来做客！
