TDA7293芯片的主要参数

                                                                             标称最大输出功率：100W
                                                                             最低失真度THD：0.005%
                                                                             极限工作电压：±60V
                                                                             推荐工作电压：±40V(8Ω)±29V(4Ω)
                                                                             输出电流：0～6.5A


TDA7293是ST公司出品的一款大功率高电压DMOS高保真功放芯片，额定输出功率为100W。最大工作电压为120V。

TDA7293内部结构分为三级：差分输入级由双极型晶体管组成，推动级和功率输出级由场效应管组成，这种结构兼顾了双极信号处理电路和MOS功率管的特点，具有低失真、低噪声、高耐压以及开关机静音、过热保护、短路保护等优点，芯片各管脚功能如图1所示。

别具一格的并联工作模式

    在众多全集成功放芯片中，TDA7293是最出类拔萃的，只要你听过它的声音，都会被它那平衡、大气的声音所震撼，也会被它那细腻、圆润的声音所折服，更会被它那平易近人的价格所为之心动！其实TDA7293带给我们的惊喜还远不止这些，最值得它傲视群雄的杀手锏要数“主从并联”这一功能了。到目前为止还没有其他类似功能的音频功率芯片可与它比拟。说了这么多，什么是主从并联呢？
    简单地说，主从并联就是指两个或者两个以上的芯片并联协同工作，其中的一个芯片从输入到输出的全部电路都在工作，这个芯片就被称之为主芯片，而与主芯片并联的其他芯片的前级部分被屏蔽，只有后级的功率输出部分在工作，这样的芯片则被称之为从芯片。以这种形式工作的模式被称为主从并联。

 实际应用时的电路原理图如图4所示，该图是根据ST意法半导体公司推荐的原理图绘制而成的。此电路具有工作稳定、制作简单、成功率高、无需调试、音质优良等特点,是DIY时首选的电路。图中C1为输入电容，R1为输入电阻，C3、C4、R2 、R5 、R6、VD1构成开关机静噪电路。整个电路的放大倍数由R3和R4决定（32倍左右）。C2是反馈电容，C7是自举电容，C10和R7组成吸收网络，电容C5、C6、C8、C11为高频退耦电容，C9、C12为低频退耦电容。整个电路所需要的元器件参数如附表所示。

序号   器件名称       器件参数    用量
1     金属膜电阻 R7     2.2Ω/0.5W   1
2     金属膜电阻 R3     680Ω/1/4W   1
3     金属膜电阻 R5     10kΩ/1/4W   1
4     金属膜电阻 R6     20kΩ/1/4W   1
5  金属膜电阻 R4、R1    22kΩ/1/4W   2
6  金属膜电阻 R2 30     kΩ/1/4W     1
7     二极管 VD1         1N4148      1
8 红宝石电解电容C3、C4  50V/10μF     2
9 红宝石电解电容 C2     50V/22μF     1
10 红宝石电解电容 C7     50V/47μF    1
11 高频低阻型电源滤波

  专用电解电容 C9、C12   220μF /50V  2
12 CBB电容              220pF /50V   1
13 CBB电容 C5、C6、

   C8、C10、C11          0.1μF /50V   5
14   CBB电容 C1          1μF /50V    1
15  集成电路 IC1、IC2    TDA7293     2
16    电路板           主从两并联型   1


#p#分页标题#e#

电路板设计及元器件组装

    电路板的设计工作是整个制作过程中最重要的一个环节，一块好的电路板不但要求元件排列整齐、美观，更重要的是要做到走线合理，有关电路板的布线规则可参考相关的专业书籍。图5所示的是用PROTEL99SE专业软件设计的，由大型电路板厂生产出的电路板。此款电路板设计合理，元器件布局美观大方，装配完成后通电即响，整个功放板工作稳定。
整个电路板选择了高稳定度高精度的金属膜电阻，小电容全部为CBB，关键点电解电容是广受发烧友好评的红宝石，芯片则为同批次同编号产品，所用的整个元器件如图6所示。

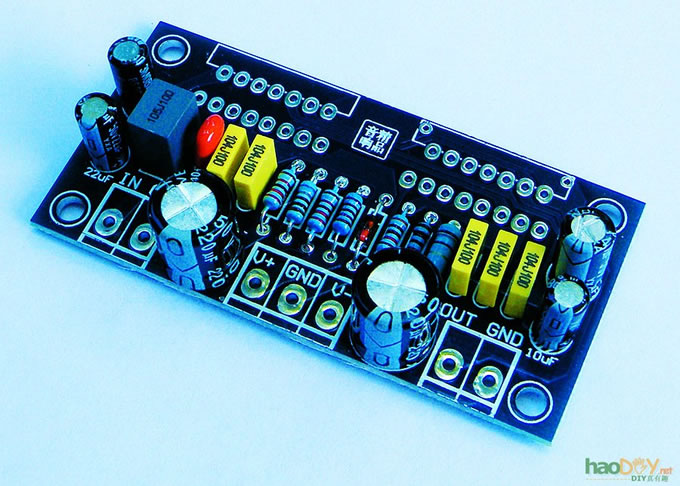

准备好器件后就可以开始焊接和组装了，常规的焊接顺序是由小到大，由矮到高，最重要的是要按电路板上的标注，使元器件都一一对号入座，如图7、图8所示。

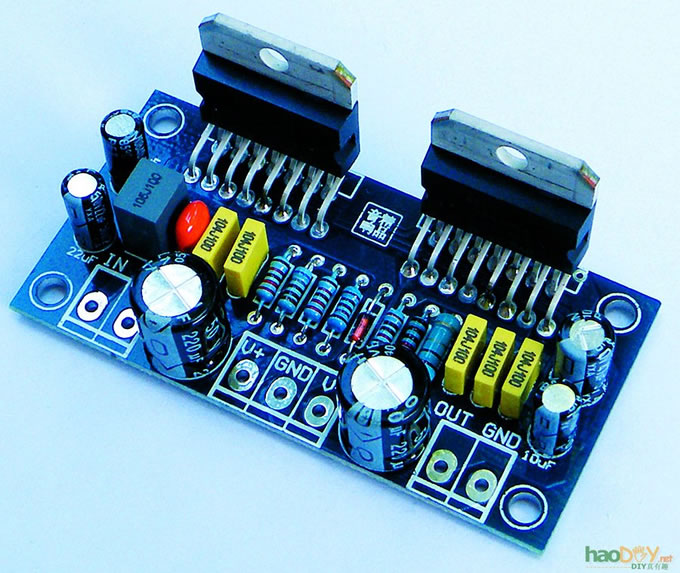

图9所示的是组装完成后的电路板实物图。
整个电路板焊接好了，要细心检查一遍，整个电路板有无焊接错误，之后再拧上散热器即可通电试音了。此时你可以泡上一杯好茶，浓郁的茶香伴着美妙的音乐，尽情地享受一番自己的劳动成果！

一些鲜为人知的秘密

1. TDA7293并联有两个版本，老版本是芯片的2、3、4脚接地，新版本是接负电源，此电路板按新版本设计。
2. 并联后跟并联前的音色完全一致，并联后可推动更大的功率的扬声器，所以玩电子分频的可以选择高音部分用单芯片，中音部分用双并联，低音部分用三并联来组建整个系统，可获得意想不到的效果。
3. TDA7293对电源电压非对称非常敏感，一旦出现电源电压不对称的情况，功放就会放烟花(烧芯片) 。最常见的是两种电压不对称情况：一是在芯片损坏时(最常见的是功率管击穿)会引起电源电压不对称，只要其中一个芯片损坏，最终的结果是与这个芯片共用电源的其他芯片都会损坏。此时可以采用两声道独立供电来杜绝此现象的出现；二是在焊接电源线之前要对电源的大容量电容进行放电，否则在你一根一根地焊接电源线时，芯片就已经因电源非对称而损坏了。
