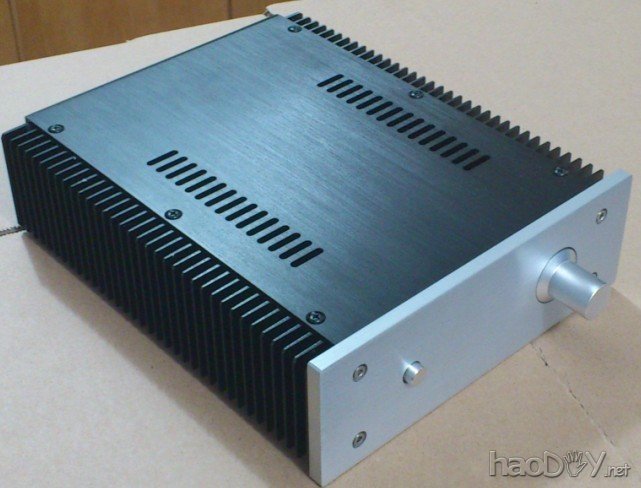

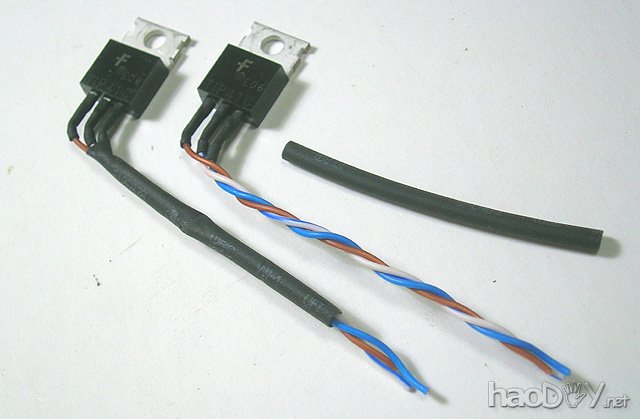

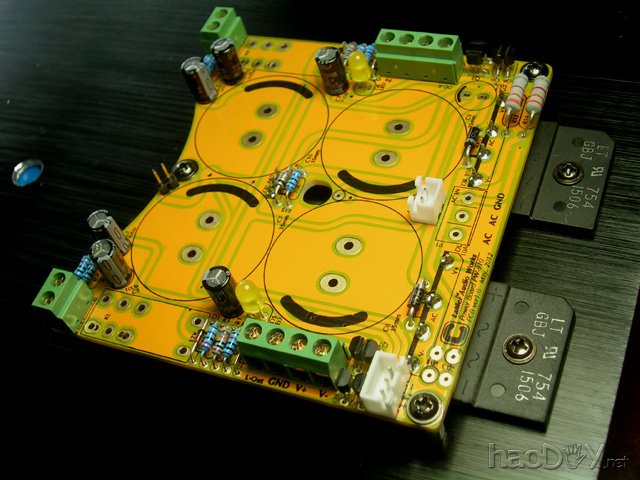

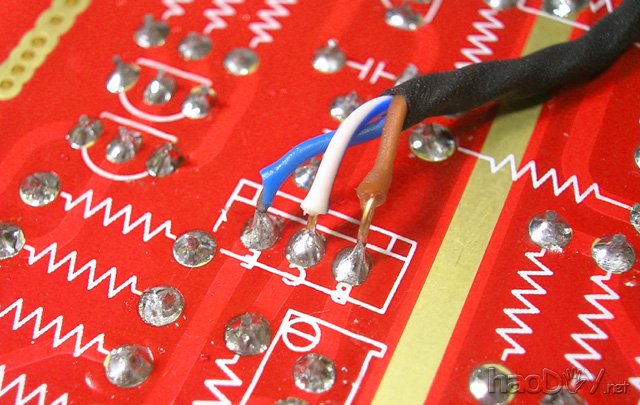

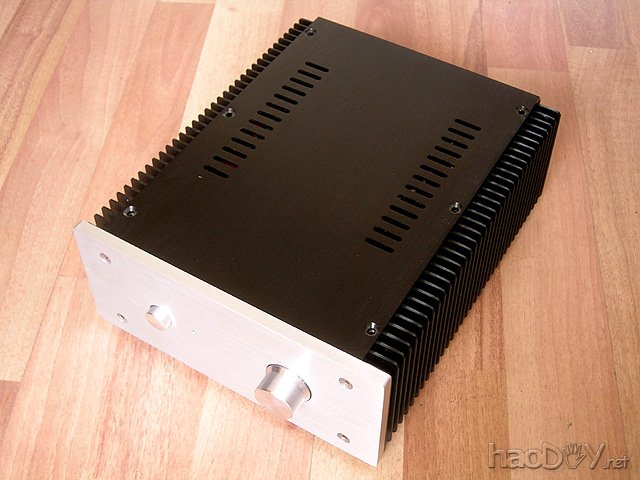

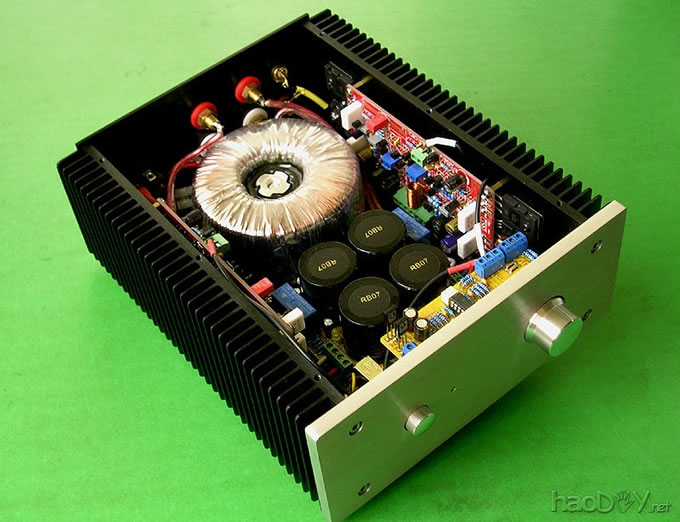

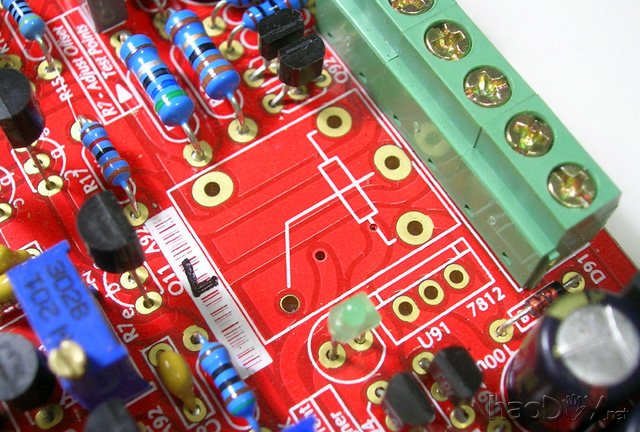

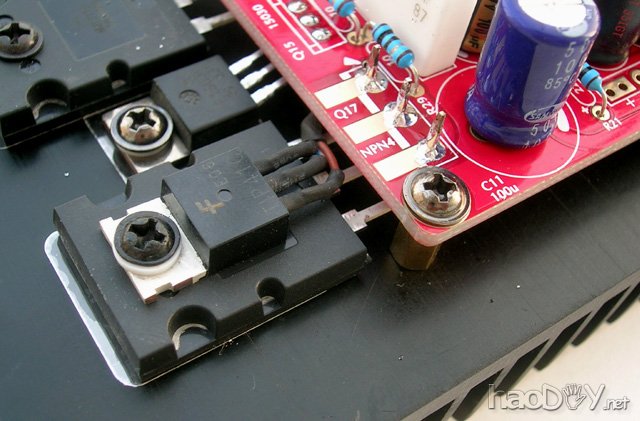

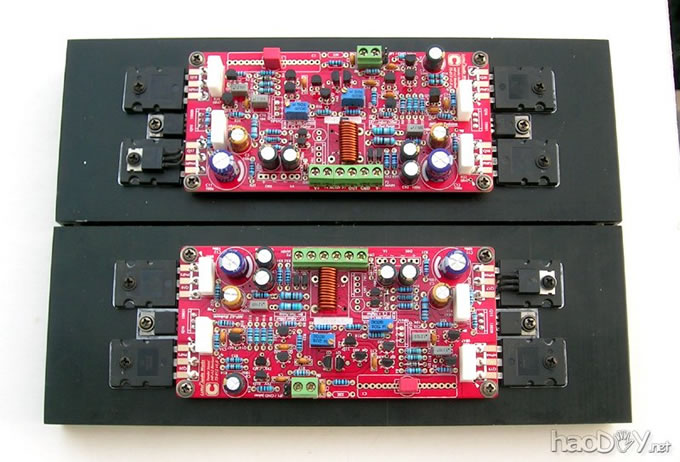

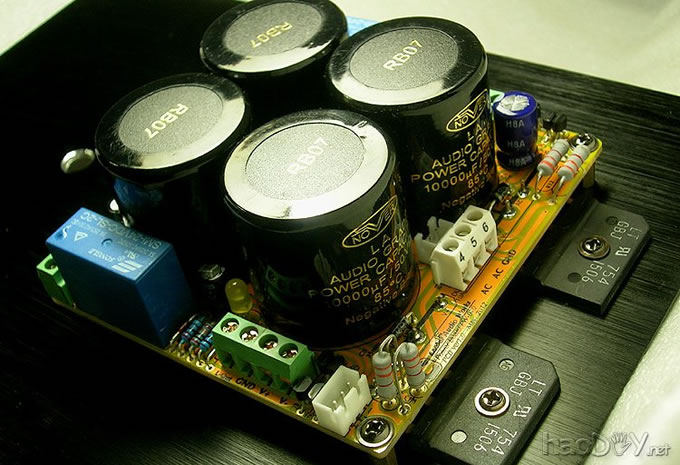

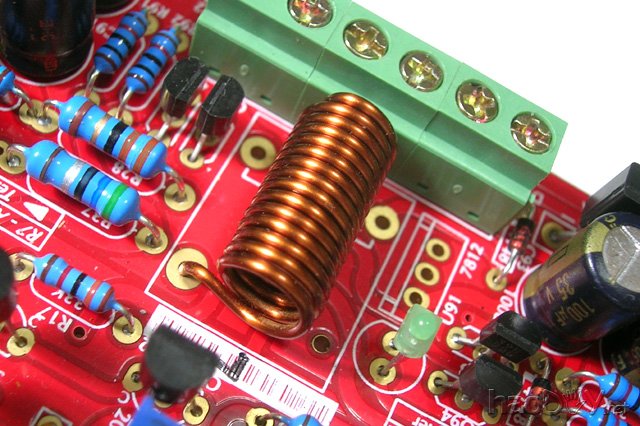

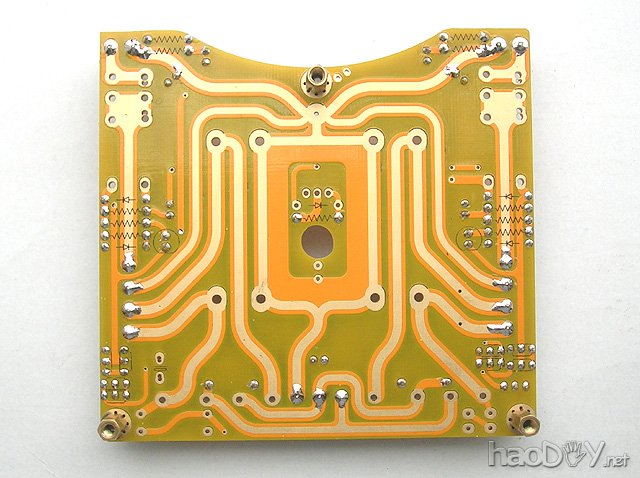

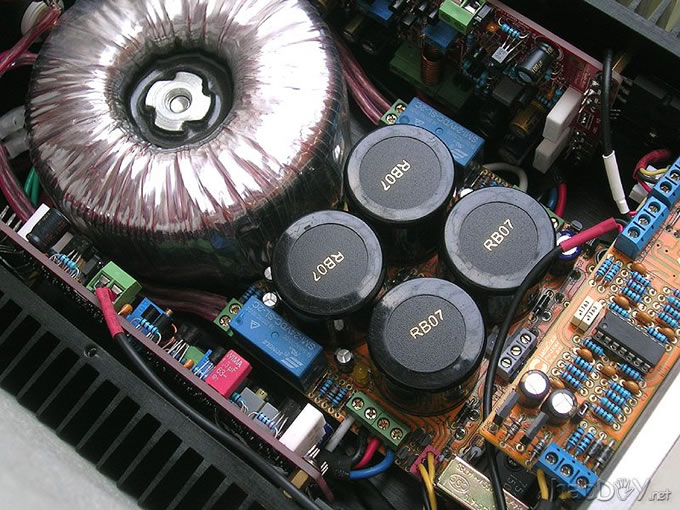

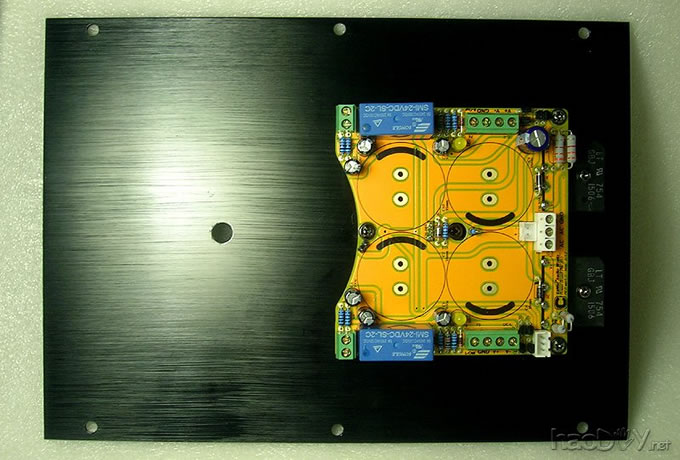

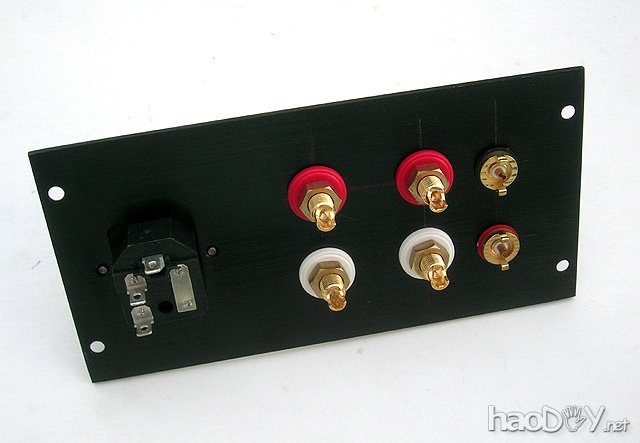

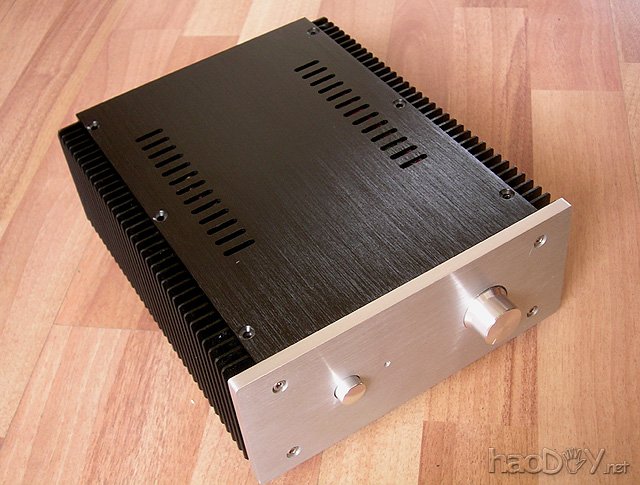

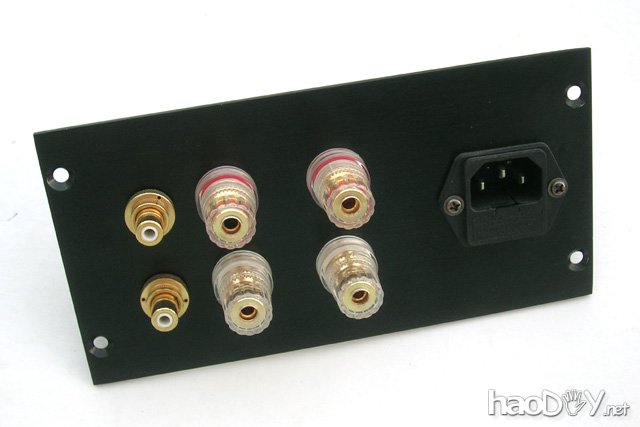

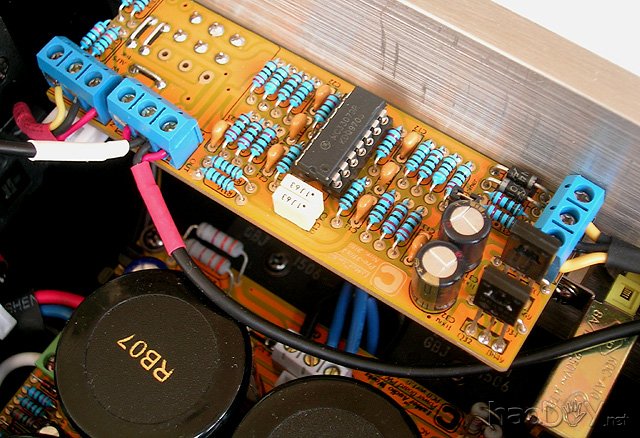

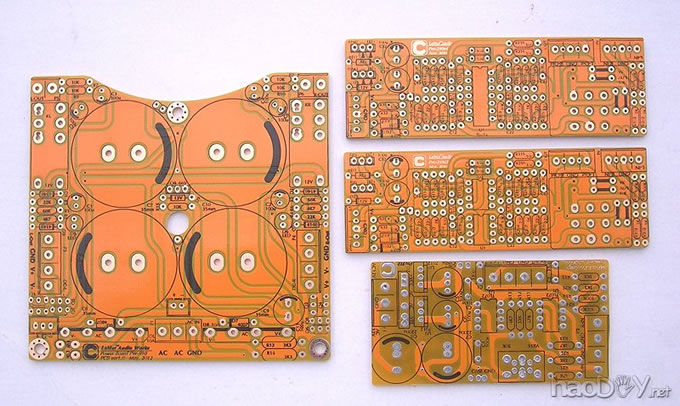

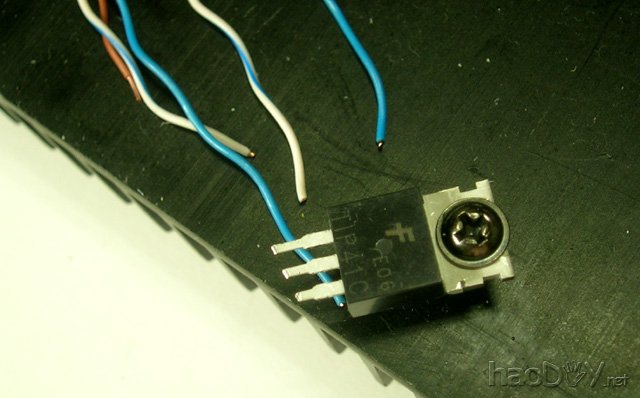

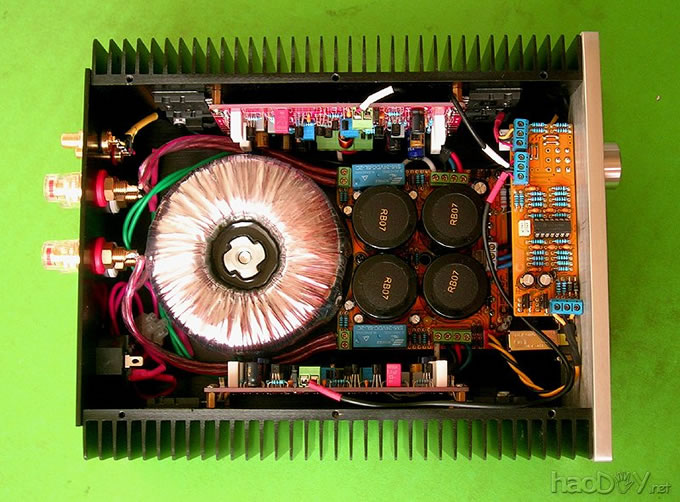

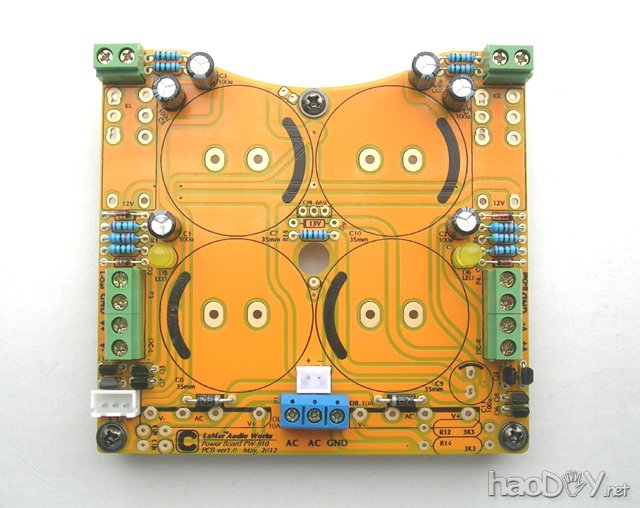

朋友弄了个很小的小甲机来得瑟大家,羡慕嫉妒恨之后咱也决定弄一个。机箱到手,哇塞没想到带了外散热了还能迷你成这样。图借的忘记拍了,大致这样子,旋钮不一样 机箱太小,画了个草图,只能放下200W的牛,也正好有一个。再到电脑里翻翻,把几个尘封的板子找了出来,按照布局重新调整了一下,应该还OK的。 板子是下面这些,和A1pre前级板做个对比,机箱小,咱就跟着小哼哼,但功能得保持有料不缩水 火急火燎地把电源板焊起来一些,不过这已经是10天前的事情了。。。心急赶不过手脚慢、拍照也不够勤快 电源板的反面,还没装完,所以还没淌锡 是的,还没有。抱歉哦。 还有几张照片弄好了,是后来几天晚上弄的,固定到了机箱底板上。 这个机箱底板和背板、面板之间没有固定螺丝连接,所以只能分别对待一个个地来了,照片跟着拍会显得比较乱,请将就看一下。 除了4个大电容之外,其他的也装好。。。 底板上的位置 大电容也上去了,可是忘了拍整个底板的照片。。。 还找到这么一张,是中间开了小差。一时兴起,把原来A120的机箱给拆了(帖子在 http://bbs.hifidiy.net/viewthread.php?tid=454760 ) 放上去看看也挺合适。但那个机箱大,所以看起来比一楼的机箱里,变压器周围空间以及机箱头部空间都空了更多一些。 假期也忙 忙里偷闲抓紧再弄一点 今晚(实际上是昨晚)弄温补管。LaMer喜欢把温补管贴到最热的那个大管表面上,来获得最快的响应速度。 以折腾的经历来看,就近的大管表面不是最热,贴在上面也比贴在散热器上响应速度要快很多。 先把剪脚的温补管固定在散热器铜柱上,这样比较容易操作 然后给引线和管脚都预上锡。预上锡是为了让引线和管脚快速焊接在一起。LaMer用的是0.5mm的网线铜芯的,外皮不耐高温。 焊上去,快速而平整,而且要焊牢,脱焊或者线不够牢断了就麻烦了,电流直接飙升! 当然,别焊错,拍照记号一下,B棕、C白、E蓝。 然后套上热缩管,保护一下 装到板上,虽然焊接速度很快,可是细线不耐高温的毛病还是被暴露出来。喷枪吹一下调整套皮不暴露那么多,照片忘记拍了 打算利用电源板上的保护,所以继电器拆掉了,空出来不少 按照LaMer的惯例,空着不会勉强去装点儿什么。 可是偶尔LaMer和众烧友一样,也会有空置恐惧症,无论如何都要在板上堆满东西,不留一个印刷好的空位。有时候堆满还不够,还得一层层地码起来。 今天就不码了,搞2个电感来填空 装上去,还不错吧 很晚了,手脚慢,先磨蹭这些。。。大家见谅哦 不好意思,久等了最近很忙,紧赶慢赶终于出炉了,但过程照片比较少,觉得实在没啥好拍的,还请大家多批评指教 续上回,温补管装好,扣到散热器上了,来张合影 温补管是这么装的,和大管固定在一起,螺丝拉牢,温度感知速度快一些 PP的机壳背板 PP的机壳背板内侧 装好了 俯视一下 mini的MBL6010前级,采用四运放 内部放大,紧凑但还算有序,算不上拥挤 整机外观,没拍好 外观另一个侧面 谢谢大家 (责任编辑:admin) |
